画PCB时,必须要了解PCB生产厂家的工艺制造能力,例如过孔间距、阻焊间距等。
常用的JLC的工艺能力,可查询他的官网 嘉立创PCB工艺加工能力范围说明-嘉立创PCB打样专业工厂-线路板打样
下面列几条常见的,用来指导在altium designer中设置规则。
过孔Via
上图的指标都是极限参数,实际画PCB如果用这么极限的参数,PCB打样时需要额外加钱。所以推荐用普通参数:
推荐Via过孔的孔径0.3mm,外径0.5mm,也即12mil、20mil。这个参数不用加钱。
槽和板边

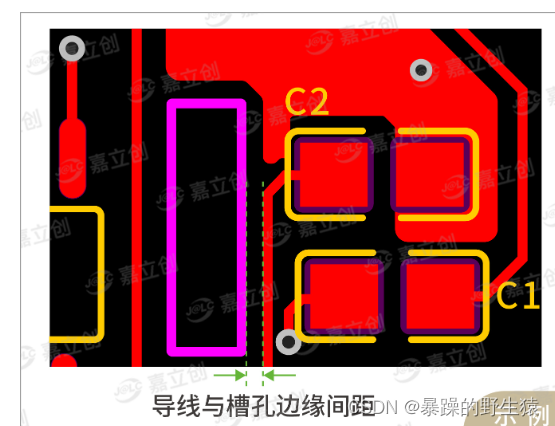

在PCB中间开槽,由于锣刀的切割精度为0.2mm,所以在槽和板边0.2mm以内不能走线或放置焊盘,不然可能会被切掉。
阻焊

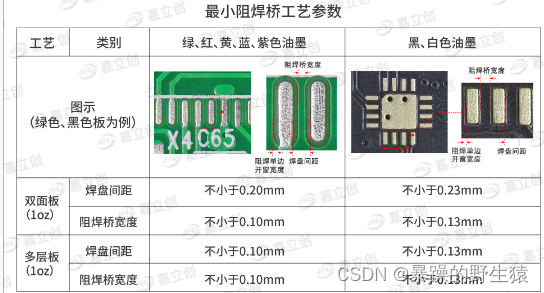

阻焊的设计要求见官网:
阻焊一般比焊盘略大一点点,JLC对>=4层板,阻焊和焊盘可以一样大。
大多数元件对阻焊的工艺要求不是很敏感,主要是那些引脚很密的芯片,芯片的两个相邻的引脚焊盘间距太近,导致两个焊盘中间无法加注阻焊绿油,或者说虽然能加注绿油,但绿油宽度不足,太细会断开,然后耷拉在焊盘上,这要是做SMT贴片就完了。

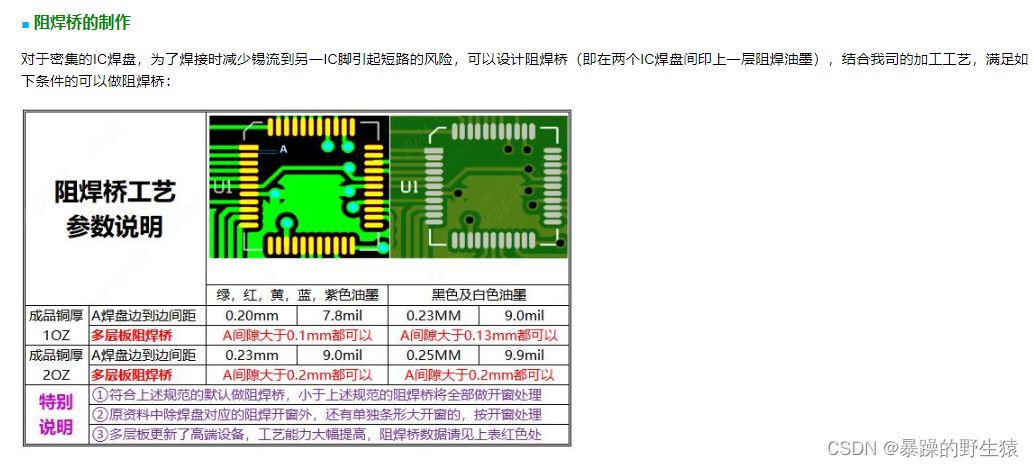

要想阻焊桥完整,对于1oz的板子,需要保证相邻焊盘边沿间距>0.2mm(7.8mil)。见上图。
如果间距太小,厂家就不加加注绿油了,直接做开窗处理。
邮票孔
相邻孔的边缘间距不得<0.3mm,推荐0.34~0.4mm。孔数量5~8个为宜。孔直径0.5~0.8mm左右。
