UE5蓝图节点-Sphere Trace by Channel

在 Unreal Engine 5 (UE5) 中，Sphere Trace by Channel 节点用于执行一个球形的射线追踪（Ray Trace），并根据指定的碰撞通道来检测与场景中物体的碰撞。这个节点在很多情况下非常有用，比如检测玩家周围的物体、实现近战攻击的命中检测等。

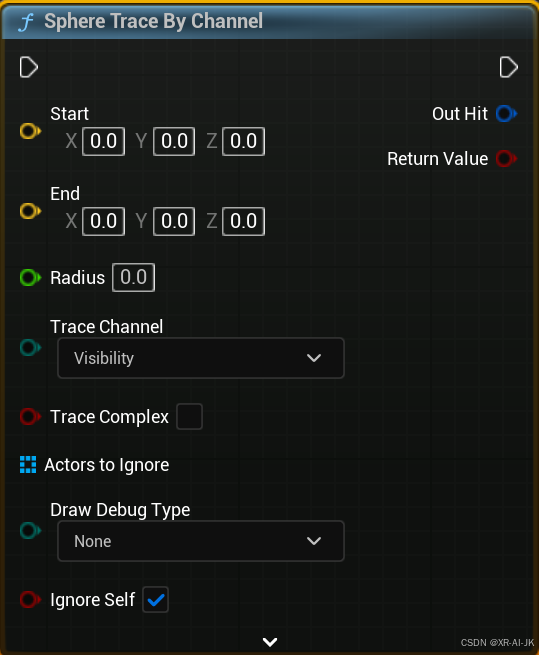

Sphere Trace by Channel 节点的参数

Sphere Trace by Channel 节点有几个重要的输入引脚和输出引脚，下面是对这些参数的详细解释：

输入引脚

• Start：射线起点的位置。
• End：射线终点的位置。
• Radius：球体的半径。
• Trace Channel：碰撞通道，用于指定哪些类型的物体可以被检测到。常见的通道包括 Visibility、Camera、WorldStatic 等。
• bTrace Complex：是否启用复杂碰撞几何体的检测。如果设置为 True，则会检测复杂的静态网格体；如果设置为 False，则只检测简单的碰撞盒。
• bFind Initial Overlap：是否检测初始重叠。如果设置为 True，则会在起点处检测是否有重叠的物体。
• bIgnore Self：是否忽略自身物体的碰撞。如果设置为 True，则不会检测到执行该节点的物体本身。
• Actor to Ignore：需要忽略的特定 Actor。你可以在这里指定一个或多个 Actor，使其不参与碰撞检测。
• bShow Trace：是否在编辑器中显示射线追踪的可视化效果。这在调试时非常有用。
• bPersistent Show Trace：是否持续显示射线追踪的可视化效果。如果设置为 True，即使游戏停止，也会继续显示。

输出引脚

• Out Hit：如果检测到碰撞，这里会返回一个 Hit Result 结构体，包含碰撞的详细信息，如碰撞位置、碰撞物体等。
• Return Value：布尔值，表示是否检测到碰撞。如果检测到碰撞，返回 True；否则返回 False。

示例用法

假设你正在开发一个 VR 游戏，希望在玩家挥动武器时检测到附近的敌人。你可以使用 Sphere Trace by Channel 节点来实现这一点。

1. 创建蓝图：

• • 打开你的角色蓝图或武器蓝图。

1. 添加 Sphere Trace by Channel 节点：

• • 在事件图表中，右键点击空白区域，搜索并添加 Sphere Trace by Channel 节点。

1. 设置输入引脚：

• • Start：设置为武器的末端位置（例如，武器的尖端）。
  • End：设置为武器末端位置加上一个偏移量（例如，武器的攻击范围）。
  • Radius：设置为一个合适的半径，例如 10.0 或其他适合的值。
  • Trace Channel：选择一个合适的碰撞通道，例如 Pawn 或自定义的 Enemy 通道。
  • bTrace Complex：设置为 True 以检测复杂的碰撞几何体。
  • bFind Initial Overlap：设置为 True 以检测起点处的重叠。
  • bIgnore Self：设置为 True 以忽略自身的碰撞。
  • Actor to Ignore：如果有需要忽略的特定 Actor，可以在这里指定。
  • bShow Trace 和 bPersistent Show Trace：在调试时设置为 True 以显示射线追踪的效果。

1. 处理输出：

• • 连接 Return Value 引脚到一个分支节点（Branch Node），以便根据是否检测到碰撞执行不同的逻辑。
  • 如果检测到碰撞（Return Value 为 True），可以从 Out Hit 引脚获取碰撞信息，并进一步处理（例如，对敌人的伤害）。

伪代码示例

// 伪代码示例
Event Tick
    -> Get Weapon Tip Position (Vector)
    -> Add Vector (Weapon Tip Position, Attack Range Vector)
    -> Sphere Trace by Channel (Start: Weapon Tip Position, End: New Vector, Radius: 10.0, Trace Channel: Enemy, bTrace Complex: True, bFind Initial Overlap: True, bIgnore Self: True)
    -> Branch (Condition: Return Value from Sphere Trace by Channel)
        -> If True
            -> Get Out Hit (From Sphere Trace by Channel)
            -> Apply Damage to Hit Actor (Using Out Hit's Actor and Other Info)
        -> If False
            -> No Collision Detected

具体步骤

1. 打开蓝图：

• • 打开你的角色蓝图或武器蓝图。

1. 添加 Sphere Trace by Channel 节点：

• • 右键点击事件图表，搜索并添加 Sphere Trace by Channel 节点。

1. 设置输入引脚：

• • 将武器的末端位置连接到 Start 引脚。
  • 使用 Add Vector 节点将一个偏移量加到武器末端位置上，并将结果连接到 End 引脚。
  • 设置 Radius 为 10.0 或其他合适的值。
  • 选择 Trace Channel 为 Enemy 或其他合适的通道。
  • 设置 bTrace Complex 为 True。
  • 设置 bFind Initial Overlap 为 True。
  • 设置 bIgnore Self 为 True。
  • 根据需要设置 Actor to Ignore。
  • 在调试时设置 bShow Trace 和 bPersistent Show Trace 为 True。

1. 处理输出：

• • 将 Return Value 引脚连接到一个分支节点。
  • 在分支节点的 True 分支中，从 Out Hit 引脚获取碰撞信息，并应用相应的逻辑（例如，对敌人的伤害）。
  • 在分支节点的 False 分支中，处理未检测到碰撞的情况。

通过这种方式，你可以使用 Sphere Trace by Channel 节点来检测玩家周围的物体，并根据需要执行相应的逻辑。这对于实现近战攻击、环境交互等功能非常有用。
