FPGA基础之LUT详解

查找表(LUT)

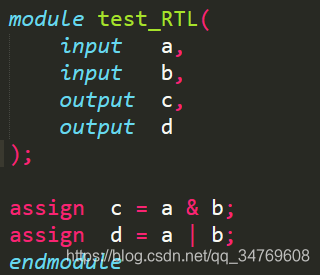

对于一个有n输入的逻辑运算,则最终有2n个不同的组合方式。为了便于理解,下面给出一个例子:在这里插入图片描述

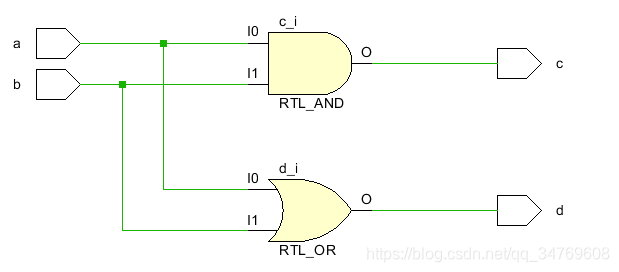

上面是一个2输入的例子,该例子对应的组合逻辑电路如下:
在这里插入图片描述

该组合逻辑的真值表:
在这里插入图片描述

如果使用传统的数字电路的方法,则要实现该组合逻辑电路,需要经过下面几个过程:

  1. 通过真值表得到输入和输出之间的逻辑关系;
  2. 通过化简卡诺图得到描述输入输出变量关系的逻辑表达式;
  3. 通过逻辑电路实现逻辑表达式。

众所周知,在设计时序电路时,时序电路的工作性能极为重要。然而,采用传统逻辑门电路实现逻辑关系的方法存在一些严重的缺点:

  1. 输入变量从通过逻辑电路到输出变量,存在一定的延迟,该延迟的大小和逻辑电路的复杂程度密切相关。逻辑电路越复杂,延迟越大,因此,延迟是不确定的;
  2. 延时
