Cadence-pad designer 焊盘设计教程

使用软件：pad designer

新建焊盘文件：file -> new

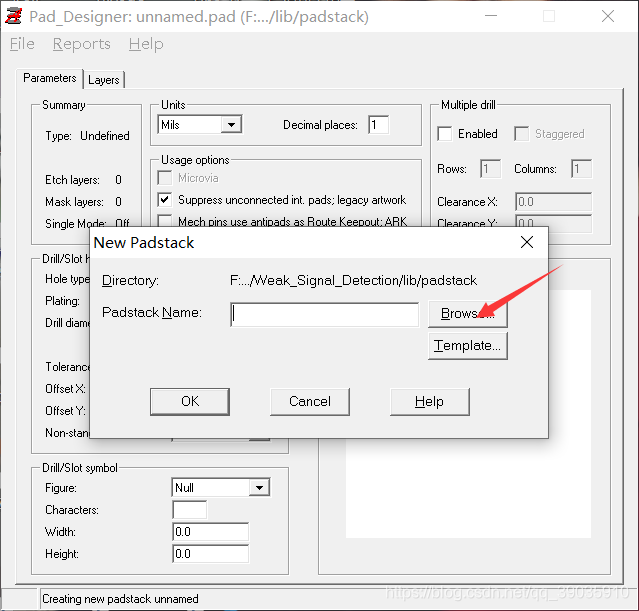

选择browse，可以选择文件路径和名字，默认的路径为上一次保存的位置。





然后创建文件的工作完成了，接下来就是设计焊盘

单位设置，这里选择的是公制：





其他选项设为默认值

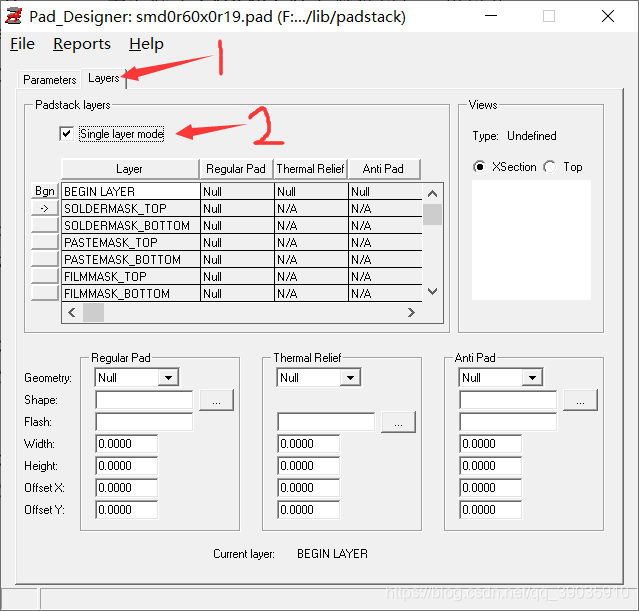

选择layers，并且勾选single layer mode（表示：表贴模式）

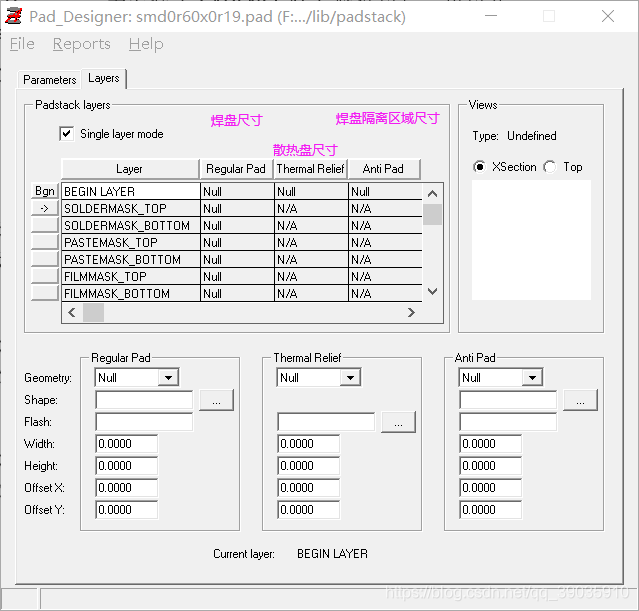

这里我们只考虑焊盘尺寸

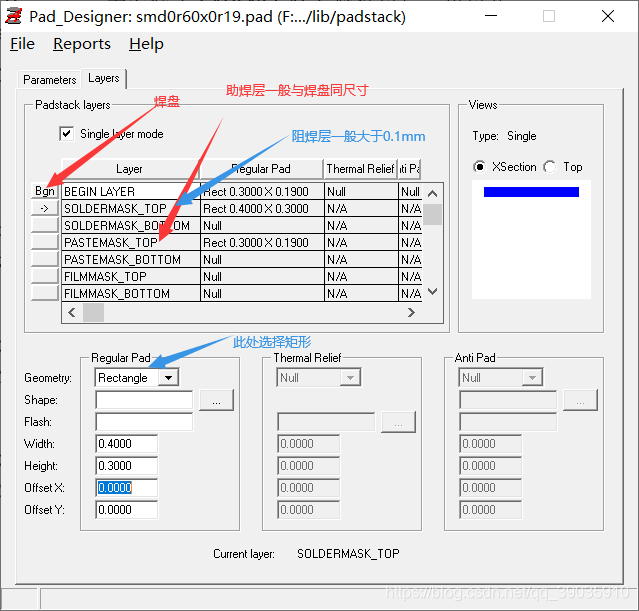

贴片封装这里这三个层必须设置尺寸，其中阻焊层一般比焊盘大0.1mm

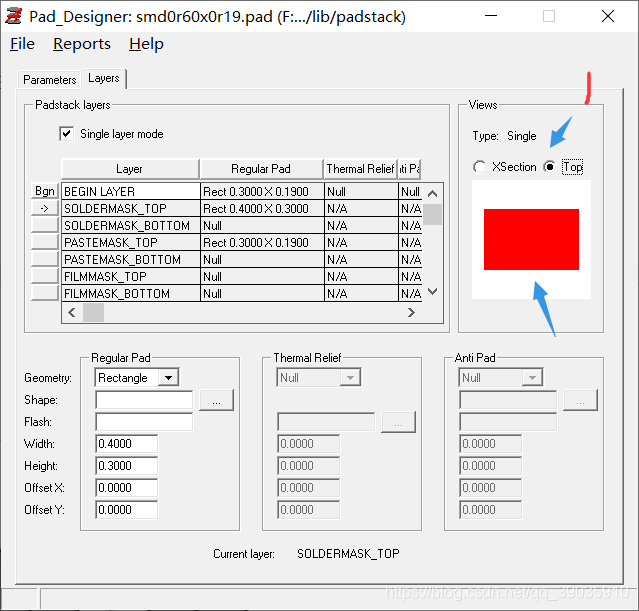

尺寸设置完成后，这里可以通过view选项查看焊盘

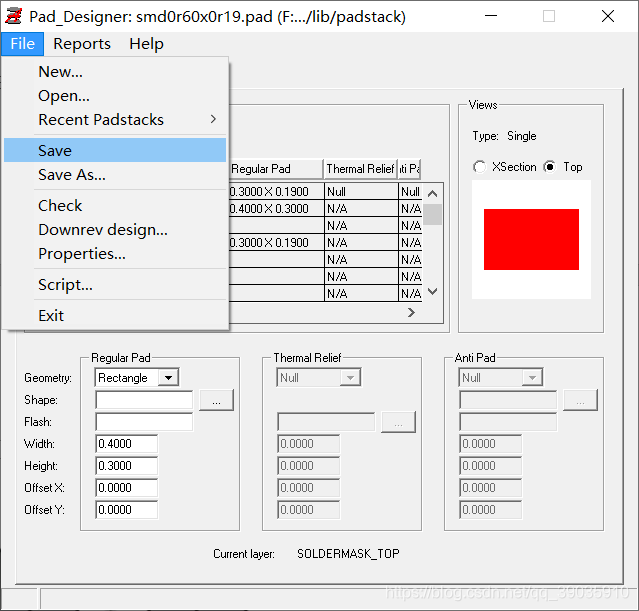

最后电机file -> save 保存即可
