TI FMCW毫米波雷达基础(2)——测速原理

1.简介

测速的基本原理,是依据多普勒效应:

当移动台以恒定的速率沿某一方向移动时,由于传播路程差的原因,会造成相位和频率的变化,通常将这种变化称为多普勒频移。它揭示了波的属性在运动中发生变化的规律。

由于物体距离的变化 Δ R \Delta R ΔR会引起接收信号相位的变化,因此通过观测一段时间内的接收信号的相位变化,即可通过 Δ R / t \Delta R /t ΔR/t估算出此时目标的速度。
目标速度的测量主要需要解答以下问题:

  • 速度估算的原理是什么?
  • 同一距离处,多个目标的速度如何获取?
  • 同一距离下,两个目标的速度相差多大时,可将其有效区分?
  • 可测量的最大速度?

2 速度估算原理

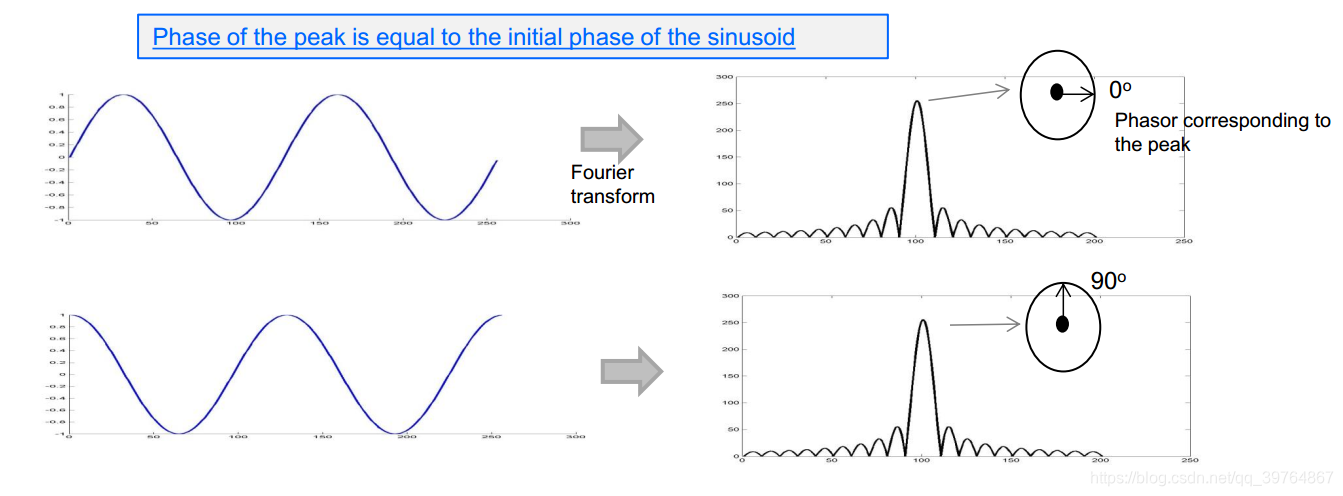

傅里叶变换 FFT

在这里插入图片描述

  • FFT变换将时域信号转换为频域;
  • 时域中的正弦波在频域中产生一个峰值。 通常,频域中的信号为复数(即每个值都是具有振幅和相位的相量)。
  • 具有相同频率、不同初始相位的正弦信号经过FFT变换,在相同横坐标位置处(频率相等)产生峰值,但峰值信号的相位不同,峰值的相位等于正弦波的初始相位

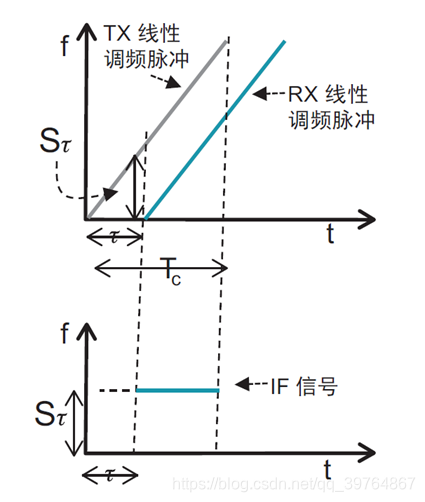

中频信号

在这里插入图片描述

  • 中频信号IF的初始相位 Φ 0 \Phi_0 Φ0是 IF信号起点对应的时间点的TX信号与RX信号的相位差: ϕ 0 = 2 π f c τ \phi_0=2\pi f_cτ ϕ0=2πfcτ
    由于: λ = T c = c f c \lambda=Tc=\frac{c}{f_c} λ=Tc=fcc以及 τ = 2 d c τ=\frac{2d}{c} τ=c2d
    可进一步推导得:
    ϕ 0 = 4 π d λ \phi_0= \frac{4\pi d}{\lambda} ϕ0=λ4πd

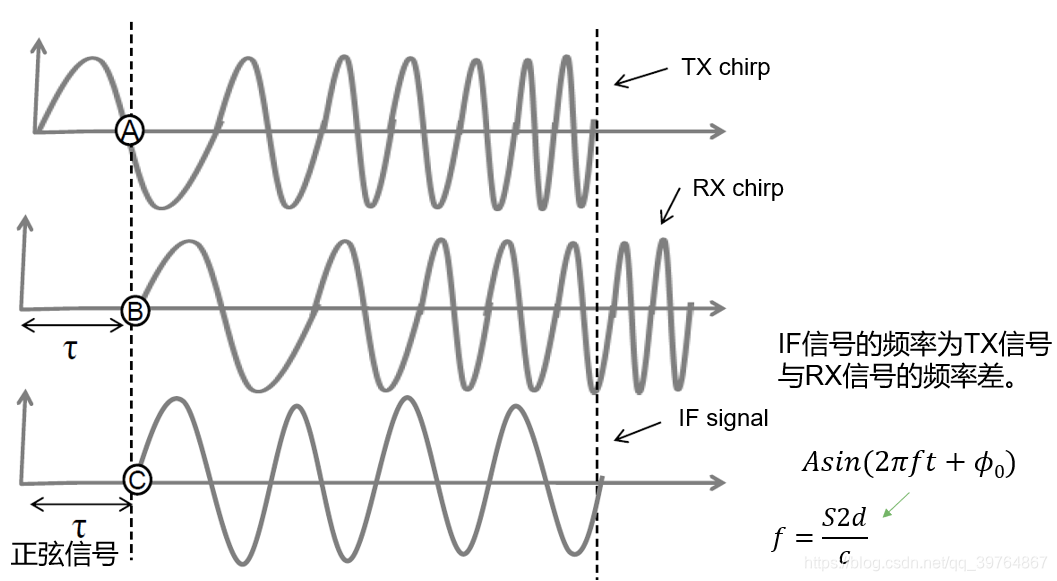

    因此,对于与雷达位置为d的物体,IF信号将式一个正弦波, A s i n ( 2 π f o t + ϕ 0 ) Asin(2\pi f_o t+\phi_0) Asin2πfot+ϕ0
    其中, f 0 = S 2 d c f_0= \frac{S2d}{c} f0=cS2d, ϕ 0 = 4 π d λ \phi_0= \frac{4\pi d}{\lambda} ϕ0=λ4πd
    在这里插入图片描述
    在这里插入图片描述

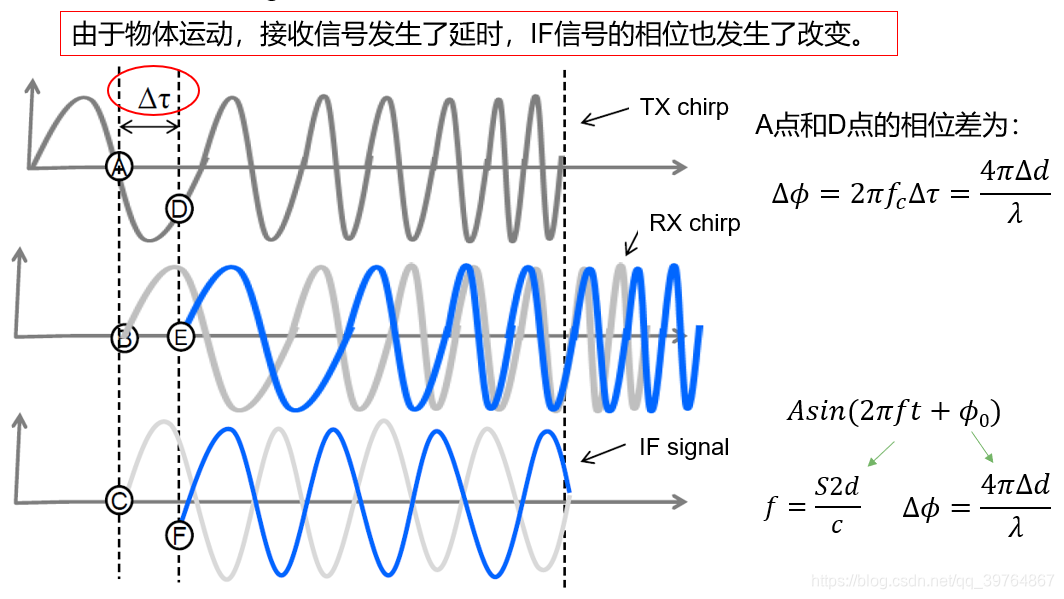

估算原理

FMCW雷达发射间隔为 T c Tc Tc的两个Chirp,每个反射的Chirp脉冲通过Range-FFT进行处理。对应于每个Chirp的Range-FFT,将在同一位置出现不同相位的峰值。该相位差与物体移动的位移有关。
在这里插入图片描述
由于 Δ ϕ = 4 π Δ d λ \Delta\phi= \frac{4\pi \Delta d}{\lambda} Δϕ=λ4πΔd
其中, Δ d = v T c \Delta d=vT_c Δd=vTc
可得 v = λ Δ ϕ 4 π T c v= \frac{\lambda \Delta\phi}{4\pi T_c} v=4πTcλΔϕ

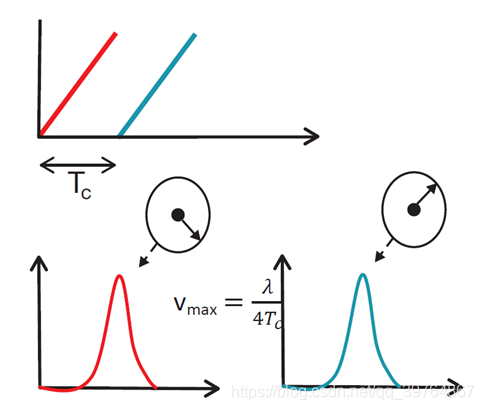

最大速度
由于速度测量基于相位差,因而会存在速度模糊性,仅当 Δ ϕ < π \Delta\phi< \pi Δϕ<π时具有非模糊性。可推导出最大速度: v m a x = λ 4 π T c v_{max}=\frac{\lambda}{4\pi T_c} vmax=4πTcλ


同一距离处多个物体的速度估算
如果速度不同的多个移动物体在测量时与雷达的距离相同,则双线性调频脉冲速度测量方法将不起作用,由于物体与雷达的距离相同,因而生成的IF信号频率将相同,经过距离FFT会产生单个峰值,该峰值表示距离相同物体的合并信号。
为测量速度,必须发射两个以上的Chirp信号。

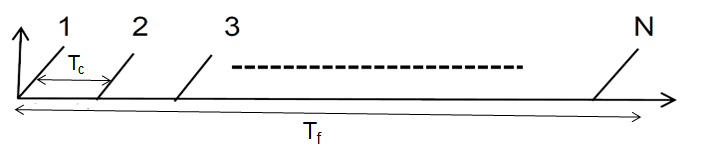

对同一距离处多个物体的速度估算,需要发射一组N个等间隔的线性调频脉冲,称为“帧”(Frame)。
在这里插入图片描述

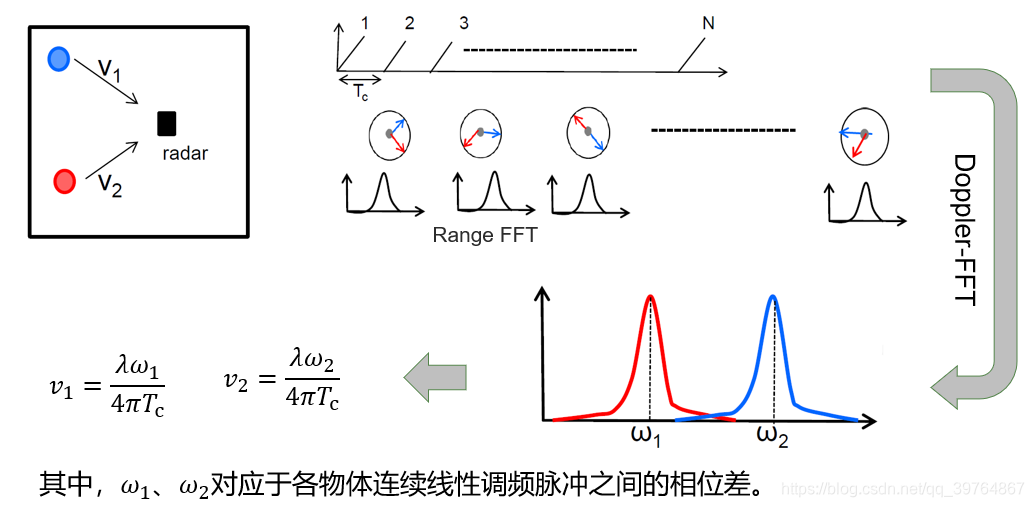

-对于等距不同速的两个物体,在同一帧内,通过Range FFT 后在峰值处提取各相位,并做Doppler FFT,会产生两个具有不同的峰值,其对应的横坐标为各物体的相位差。
同距不同速的两个物体的速度分别为:
v 1 = λ ω 1 4 π T c v_1=\frac{\lambda \omega_1}{4\pi T_c} v1=4πTcλω1 v 2 = λ ω 2 4 π T c v_2=\frac{\lambda \omega_2}{4\pi T_c} v2=4πTcλω2


速度分辨率
根据离散傅里叶变换理论,两个离散频率 ω 1 \omega_1 ω1 ω 2 \omega_2 ω2仅当 Δ ω > 2 π N \Delta \omega>\frac{2\pi}{N} Δω>N2π才能进行分辨。
在这里插入图片描述
因此,速度分辨率取决于帧的时间,即 v r e s = λ 2 T f v_{res}=\frac{\lambda}{2T_f} vres=2Tfλ


上述参考:《Introduction to mmwave Sensing: FMCW Radars》
