这篇博客介绍了如何使用matplotlib的contourf和contour函数来绘制等高线图。文章详细阐述了基本使用方法、主要参数，并通过实例展示了不同参数设置下的等高线和填充等高线效果，包括level和extend参数的应用。通过阅读，读者可以掌握在Python中创建等高线图的基本技巧。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

contour 和 contourf 分别绘制等高线和填充等高线

1 基本使用方法

matplotlib.pyplot.contourf([X, Y,] Z, [levels], **kwargs)

2 主要参数

X, Y	Z 中的值的坐标。 X 和 Y 必须都是二维的，具有与 Z 相同的形状（例如，通过 numpy.meshgrid 创建），或者它们必须都是一维的，这样 len(X) == N ，len(Y ) == M 是 Z 中的行数和列数。 X 和 Y 都必须单调排序。
z	绘制等高线的高度值。
levels	确定等高线/区域的数量和位置。如果是整数n，请使用 MaxNLocator，它会尝试在 vmin 和 vmax 之间自动选择不超过 n+1 个”好“的等高级别。如果是数组，则在指定级别绘制等高线。这些值必须按升序排列。
colors	级别的颜色，即等高线轮廓的线条和等高线轮廓的区域。该序列按升序循环用于各个级别。如果序列比级别数短，则重复。作为一种快捷方式，可以使用单一颜色字符串代替单元素列表，即“red”而不是 [“red”] 以用相同的颜色为所有级别着色。默认情况下（值 None），将使用 cmap 指定的颜色图。
cmap
alpha	透明度，0~1之间的数
extend	确定级别范围之外的值的轮廓着色。如果“both”，则级别范围之外的值不着色。如果是“min”、“max”或“both”，则为低于、高于或低于和高于水平范围的值着色。低于 min(levels) 和高于 max(levels) 的值被映射到颜色图的低于/高于值。

3 举例

3.0 数据部分

import numpy as np
import matplotlib.pyplot as plt
x = np.arange(1, 10)
y = x.reshape(-1, 1)
h = x * y
print(x,'\n',y,'\n',h)
'''
[1 2 3 4 5 6 7 8 9]

 [[1]
 [2]
 [3]
 [4]
 [5]
 [6]
 [7]
 [8]
 [9]]

 [[ 1  2  3  4  5  6  7  8  9]
 [ 2  4  6  8 10 12 14 16 18]
 [ 3  6  9 12 15 18 21 24 27]
 [ 4  8 12 16 20 24 28 32 36]
 [ 5 10 15 20 25 30 35 40 45]
 [ 6 12 18 24 30 36 42 48 54]
 [ 7 14 21 28 35 42 49 56 63]
 [ 8 16 24 32 40 48 56 64 72]
 [ 9 18 27 36 45 54 63 72 81]]
'''

3.1 最基本

plt.contourf(x.reshape(-1),
             y.reshape(-1),
             h)

3.2 level

plt.contourf(x.reshape(-1),
             y.reshape(-1),
             h,
             levels=1)

plt.contourf(x.reshape(-1),
             y.reshape(-1),
             h,
             levels=[1,3,15,35])

3.3 extend

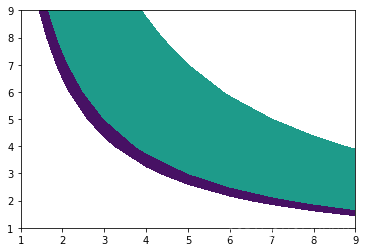

plt.contourf(x.reshape(-1),
             y.reshape(-1),
             h,
             levels=[13,15,35],
             )

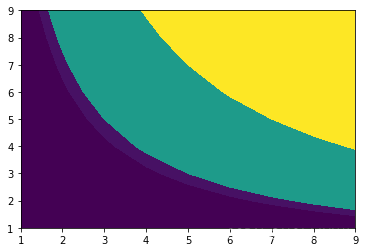

plt.contourf(x.reshape(-1),
             y.reshape(-1),
             h,
             levels=[13,15,35],
             extend='both')
