时钟IP配置中PLL和MMCM的区别



        PLL就是锁相环，这个大家应该都熟悉，时钟倍频，分频，调节相位等都是可以用PLL，而且PLL是一个模拟电路，它产生的频率比DCM（不咋单独使用）频率精度更高，jitter（时钟抖动）也更好（小），但PLL无法动态调整相位。

        MMCM是混合模式时钟管理器，它的官方解释是：这是一个PLL，上面加上了DCM的一小部分以进行精细的相移。这是MMCM混合模式的原因：PLL是模拟的，但是相移部分DCM是数字的。

        一句话总结：MMCM相对PLL的优势就是相位可动态调整，但PLL占用的面积更小。

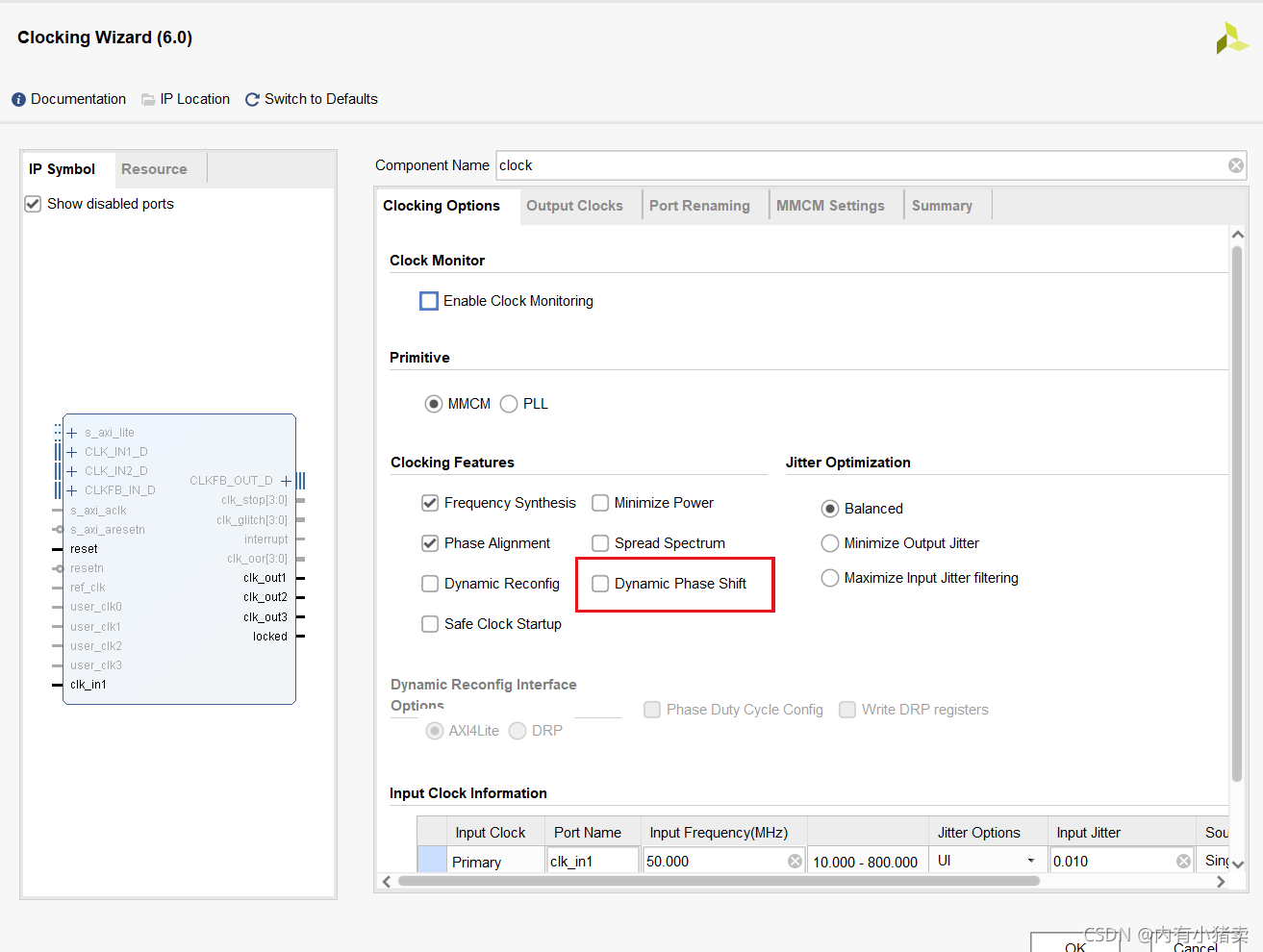

        在Vivado中，在使用Clock Wizard时，我们可以选择使用MMCM或者PLL，而且可以它们的区别也仅仅是下图的红框部分。

本文转自：科学计算technomania，原创作者： 猫叔，转载此文目的在于传递更多信息，没有商业企图，版权归原作者所有。
