PCL1.14.0安装、使用教程

写在前面

• 本文内容
  本文是PCL1.14.0在Windows下的安装、使用教程；
  PCL、Open3D其他版本的编译和使用相关教程见
  各个版本的Open3D、PCL的编译、使用教程
• 平台/环境
  windows11(windows10): visual studio 2022；cmake 3.22+; VsCode
• 转载请注明出处：
  https://blog.csdn.net/qq_41102371/article/details/136423654

安装PCL1.14.0

-下载

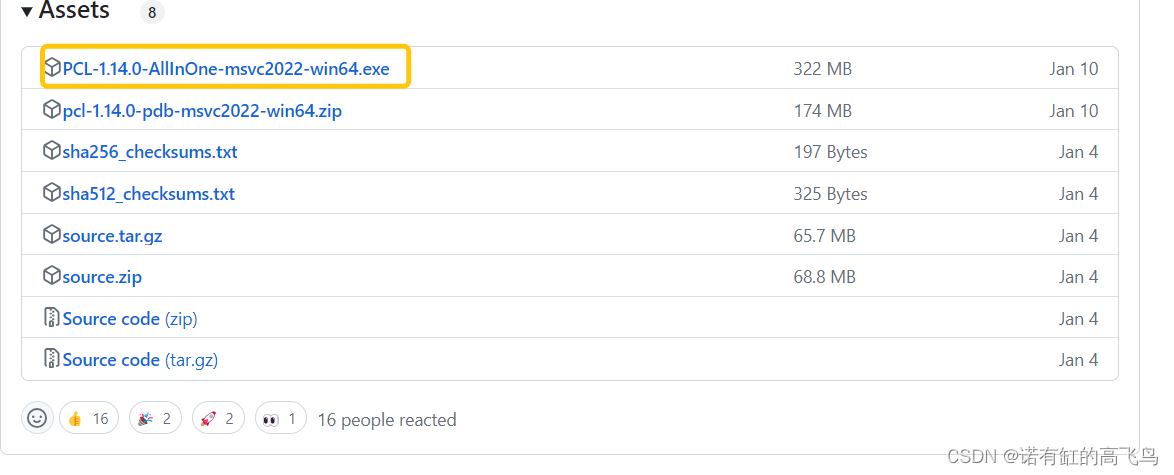

从官方下载编译好的包：
https://github.com/PointCloudLibrary/pcl/releases

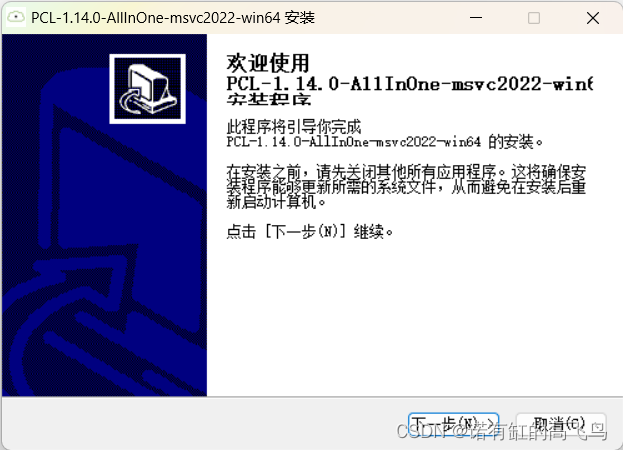

• 开始安装

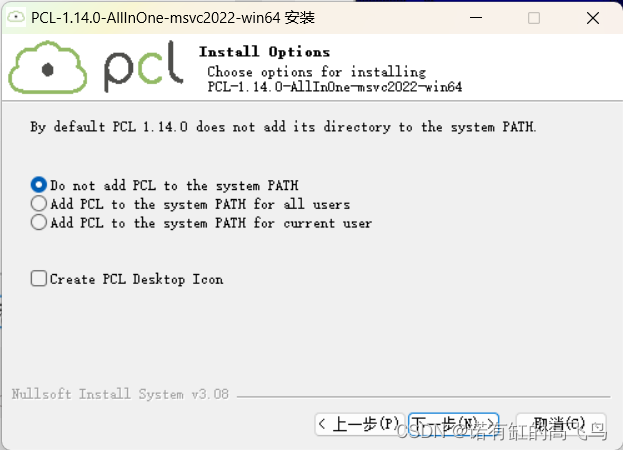

• 环境变量
  为PCL添加环境变量，这一步是为了运行基于PCL的程序时自动加载PCL相关动态库的，可以选择添加，这里选择不添加，因为电脑上已有其他版本PCL的环境变量，下文会在使用时教大家怎么用脚本添加临时的环境变量

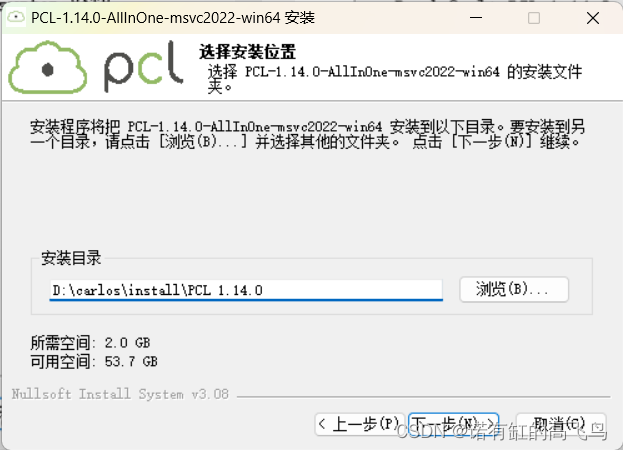

• 安装路径
  自己选择合适的安装路径，这里是D:\carlos\install\PCL 1.14.0，因为我自己所有的库都安装在这里

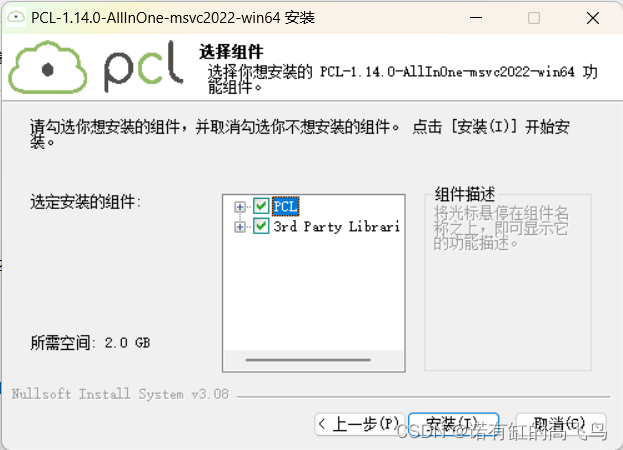

• 选择组件
  都选上

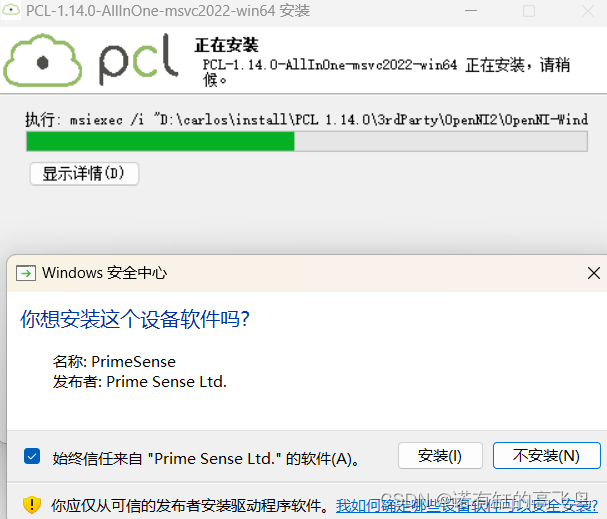

  可能会弹出一些确认窗口，点击安装就行

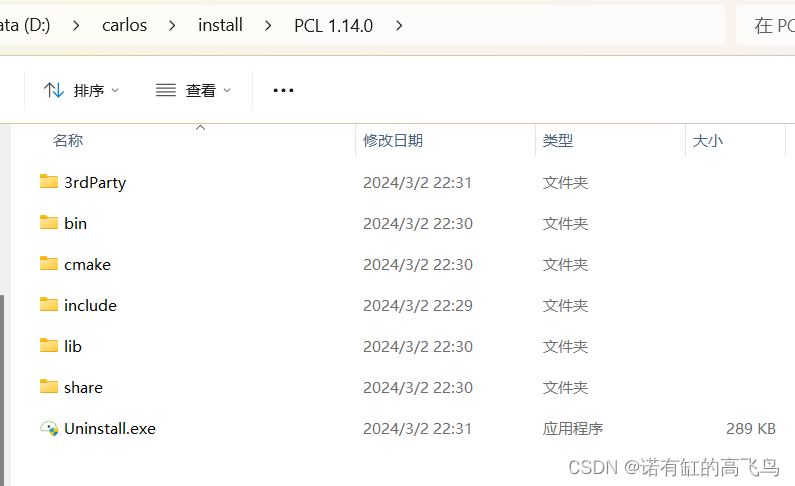

• 安装完成

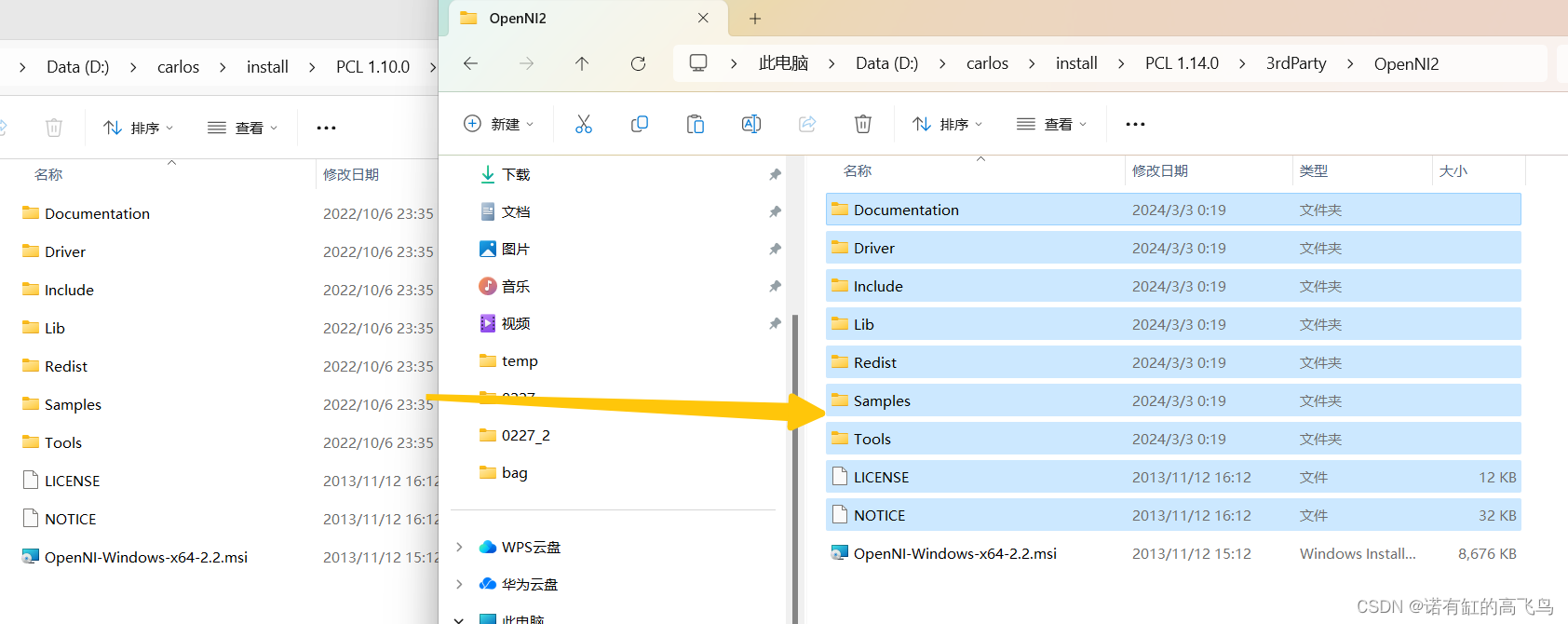

  此时检查下3rdparty/OpenNI2里面是不是只有一个.msi，如果是，那么就是你之前安装过其他版本的PCL可能导致OpenNI2没法安装到当前位置，那么把之前的复制过来就好了
  比如我之前装过PCL1.10.0，系统就会检测到OpenNI2已经被安装而不会继续被安装到当前目录


使用

测试demo源码和文件

我们随便找一个PCL官方提供的demo，这里选的是正态分布滤波(官方文档在此)，先点击下载测试数据，再找打本地源码路径

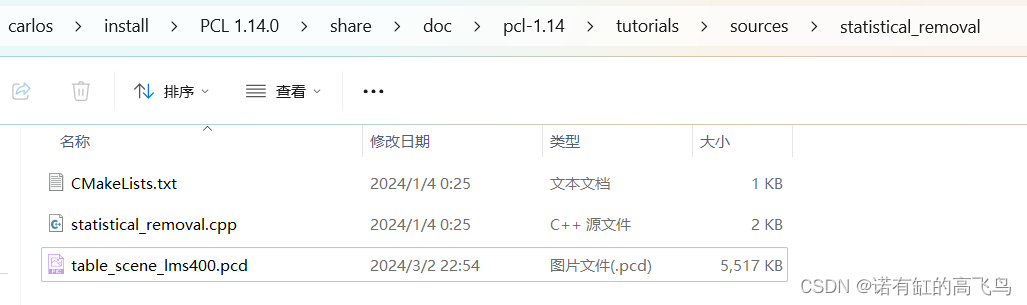

YOUR_PATH_\PCL 1.14.0\share\doc\pcl-1.14\tutorials\sources\statistical_removal
把下载的测试数据放到该目录下

使用VsCode

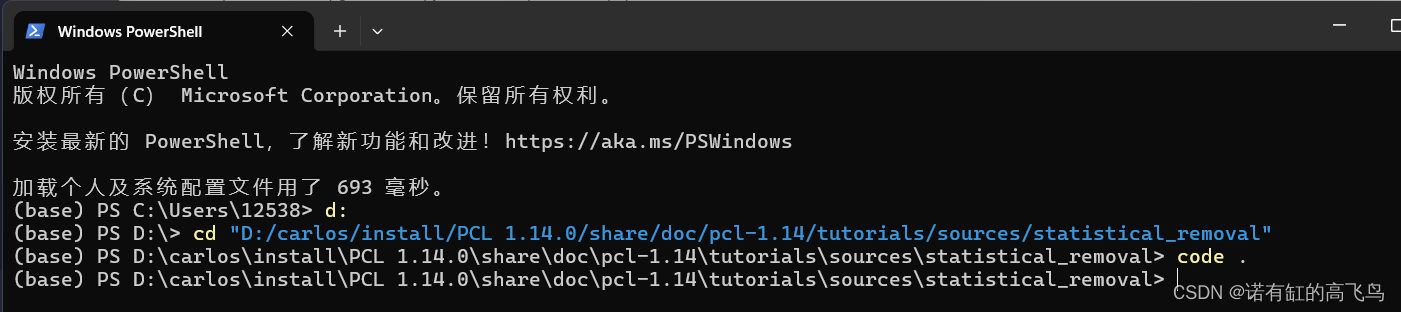

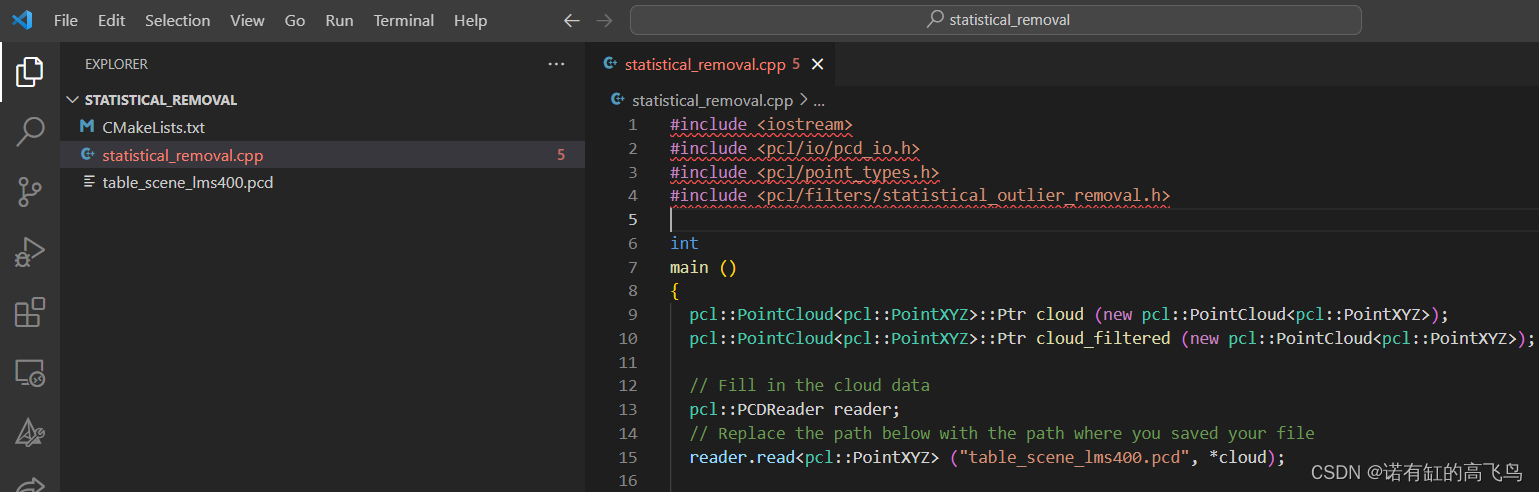

命令行cd进入该目录，并用vscode打开该目录(注意下列命令是我的安装路径，根据自己的修改)

d:
cd "D:/carlos/install/PCL 1.14.0/share/doc/pcl-1.14/tutorials/sources/statistical_removal"
code .

添加可视化源码

官方源码将滤波后的点云直接保存，没有可视化，下面是添加了可视化的代码，将下面的代码替换statistical_removal.cpp里的内容即可

#include <iostream>
#include <chrono>
#include <thread>
#include <pcl/io/pcd_io.h>
#include <pcl/point_types.h>
#include <pcl/filters/statistical_outlier_removal.h>
#include <pcl/visualization/cloud_viewer.h>


template <typename PointT>
void PcdVisualizer(pcl::PointCloud<PointT> cloud, bool coordinate = false)
{
  pcl::visualization::PCLVisualizer::Ptr viewer(
      new pcl::visualization::PCLVisualizer("3D Viewer"));
  viewer->setBackgroundColor(0, 0, 0);
  pcl::PointCloud<PointT>::Ptr cloud_ptr(new pcl::PointCloud<PointT>);
  *cloud_ptr = cloud;
  viewer->addPointCloud<PointT>(cloud_ptr, "cloud");
  if (coordinate)
  {
    viewer->addCoordinateSystem(1.0, "global");
  }
  while (!viewer->wasStopped())
  {
    viewer->spinOnce(100);
    // td::this_thread::sleep_for(100ms);
    std::this_thread::sleep_for(std::chrono::milliseconds(100));
  }
}


int main()
{
  pcl::PointCloud<pcl::PointXYZ>::Ptr cloud(new pcl::PointCloud<pcl::PointXYZ>);
  pcl::PointCloud<pcl::PointXYZ>::Ptr cloud_filtered_inliers(new pcl::PointCloud<pcl::PointXYZ>);
  pcl::PointCloud<pcl::PointXYZ>::Ptr cloud_filtered_outliers(new pcl::PointCloud<pcl::PointXYZ>);

  // Fill in the cloud data
  pcl::PCDReader reader;
  // Replace the path below with the path where you saved your file
  reader.read<pcl::PointXYZ>("table_scene_lms400.pcd", *cloud);

  std::cerr << "Cloud before filtering: " << std::endl;
  std::cerr << *cloud << std::endl;

  // Create the filtering object
  pcl::StatisticalOutlierRemoval<pcl::PointXYZ> sor;
  sor.setInputCloud(cloud);
  sor.setMeanK(50);
  sor.setStddevMulThresh(1.0);
  sor.filter(*cloud_filtered_inliers);

  std::cerr << "Cloud after filtering: " << std::endl;
  std::cerr << *cloud_filtered_inliers << std::endl;

  pcl::PCDWriter writer;
  writer.write<pcl::PointXYZ>("table_scene_lms400_inliers.pcd", *cloud_filtered_inliers, false);

  sor.setNegative(true);
  sor.filter(*cloud_filtered_outliers);
  writer.write<pcl::PointXYZ>("table_scene_lms400_outliers.pcd", *cloud_filtered_outliers, false);

  std::cout << "before filter" << std::endl;
  PcdVisualizer(*cloud);
  std::cout << "after filter" << std::endl;
  PcdVisualizer(*cloud_filtered_inliers);


  return (0);
}

编译运行

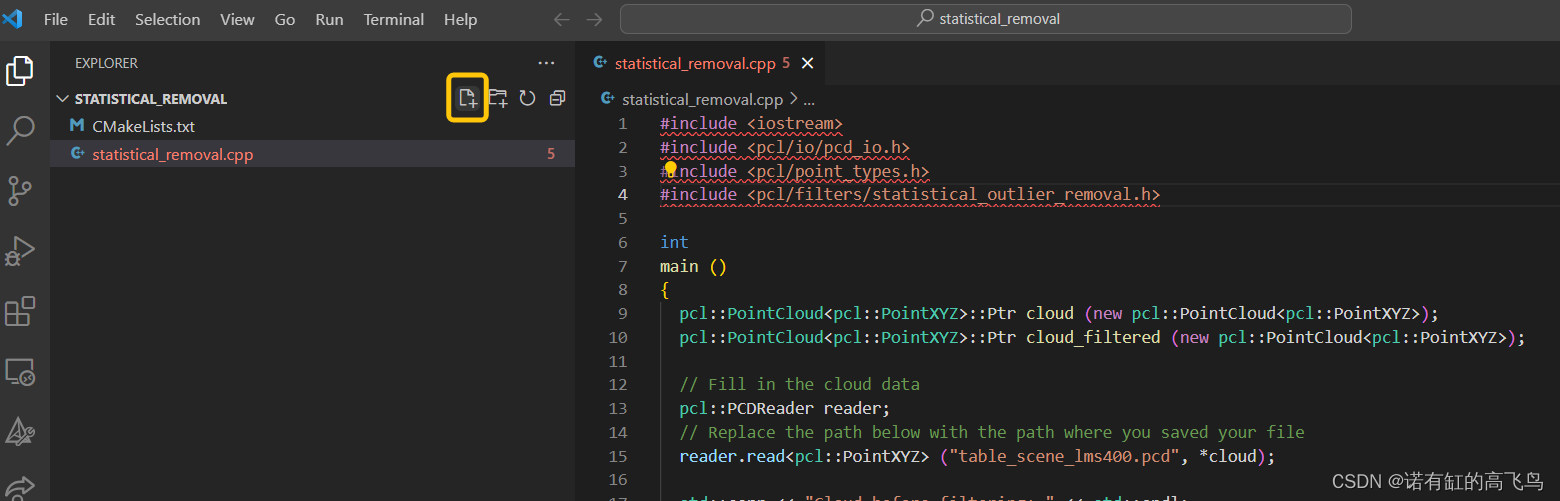

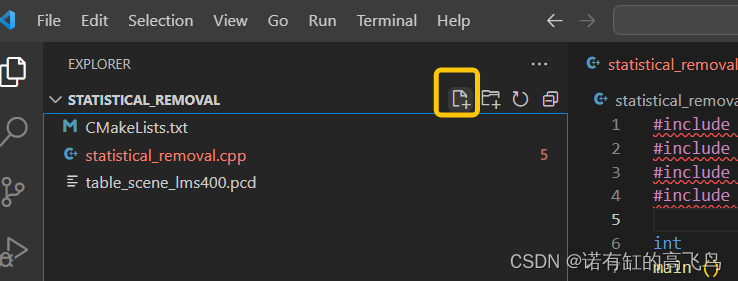

添加compile.bat和运行脚本run.bat，用来写编译脚本和运行脚本


compile.bat内容，这里DPCL_DIR就指定了寻找PCL的位置

cmake -DCMAKE_BUILD_TYPE=Release ^
-DPCL_DIR="D:/carlos/install/PCL 1.14.1/cmake" ^
-S ./ -B ./build

cmake --build ./build --config Release --target ALL_BUILD

run.bat内容，这里set PATH就在添加PCL的环境变量，程序运行时才能找到PCL的动态库

@REM 设置PCL环境变量
set PATH=D:\carlos\install\PCL 1.14.0\bin;^
D:\carlos\install\PCL 1.14.0\3rdParty\FLANN\bin;^
D:\carlos\install\PCL 1.14.0\3rdParty\VTK\bin;^
D:\carlos\install\PCL 1.14.0\3rdParty\Qhull\bin;^
D:\carlos\install\PCL 1.14.0\3rdParty\OpenNI2\Tools;%PATH%
@REM 运行程序
.\build\Release\statistical_removal.exe .\table_scene_lms400.pcd

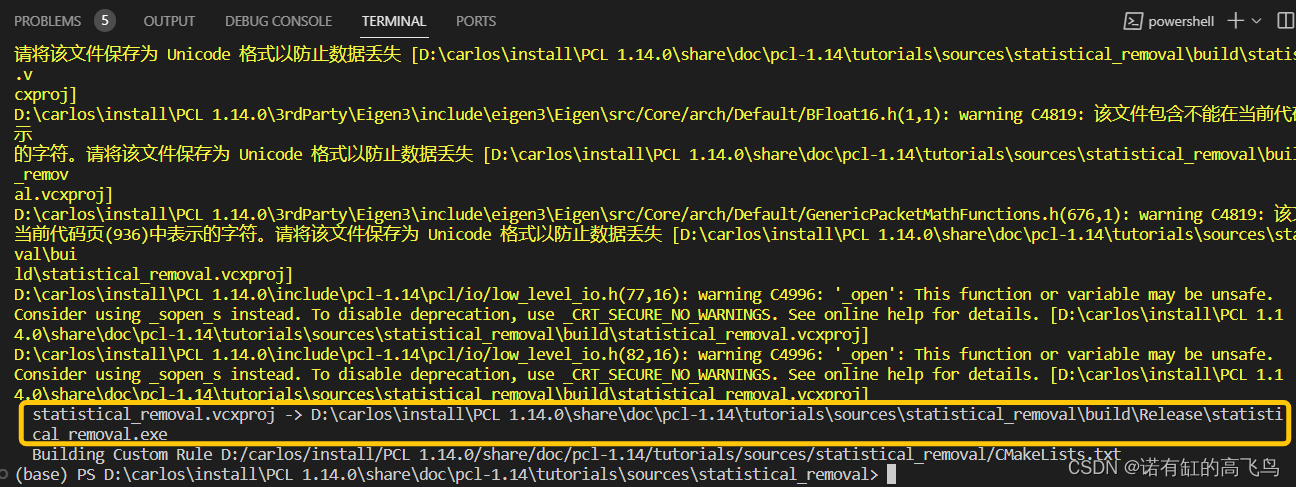

开始编译，打开一个terminal窗口，执行编译脚本compile.bat

编译成功后生成statistical_removal.exe

运行，执行run.bat脚本

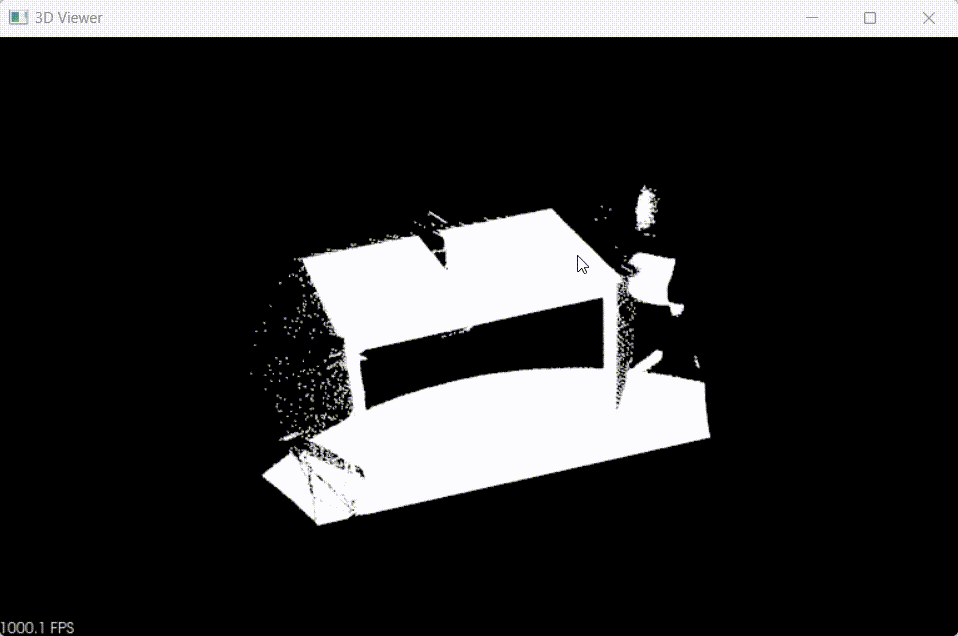

结果
滤波前

滤波后

如果你想使用vscode继续修改代码，需要源码跳转和补全功能，请参考：
VsCode配置PCL、Open3D自动补全

Visual Studio

如果你喜欢用Vsual Studio，则把上面的compile.bat，run.bat放到源码路径下后， 直接执行

cd "D:/carlos/install/PCL 1.14.0/share/doc/pcl-1.14/tutorials/sources/statistical_removal"
./compile.bat

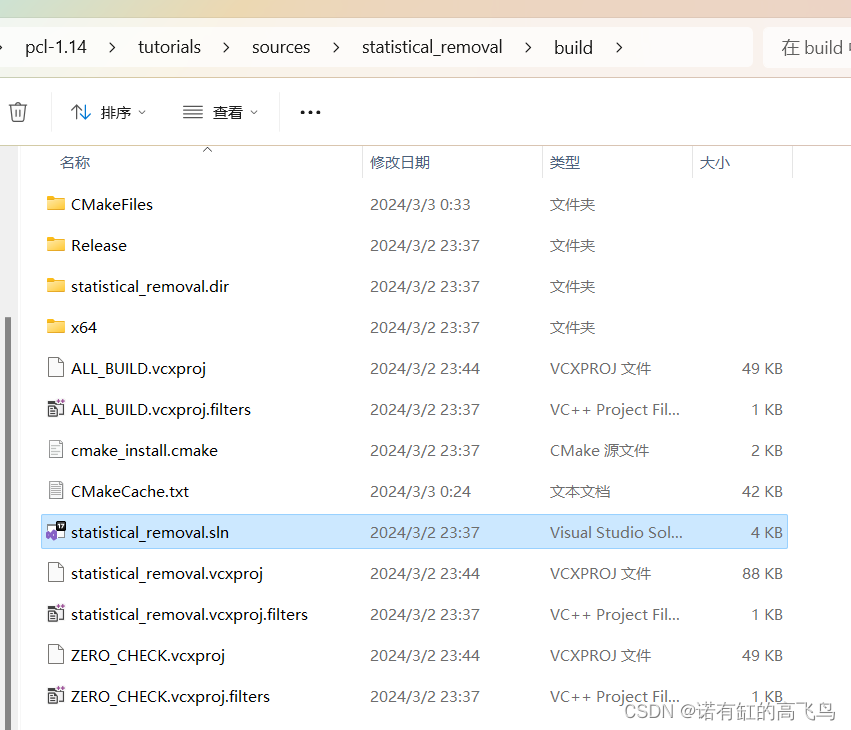

这时候进入build，就会发现CMake帮你自动生成了vs的project，双击打开就可以了

并且会自动帮你配置好头文件目录，可以直接使用代码补全，以及源代码跳转

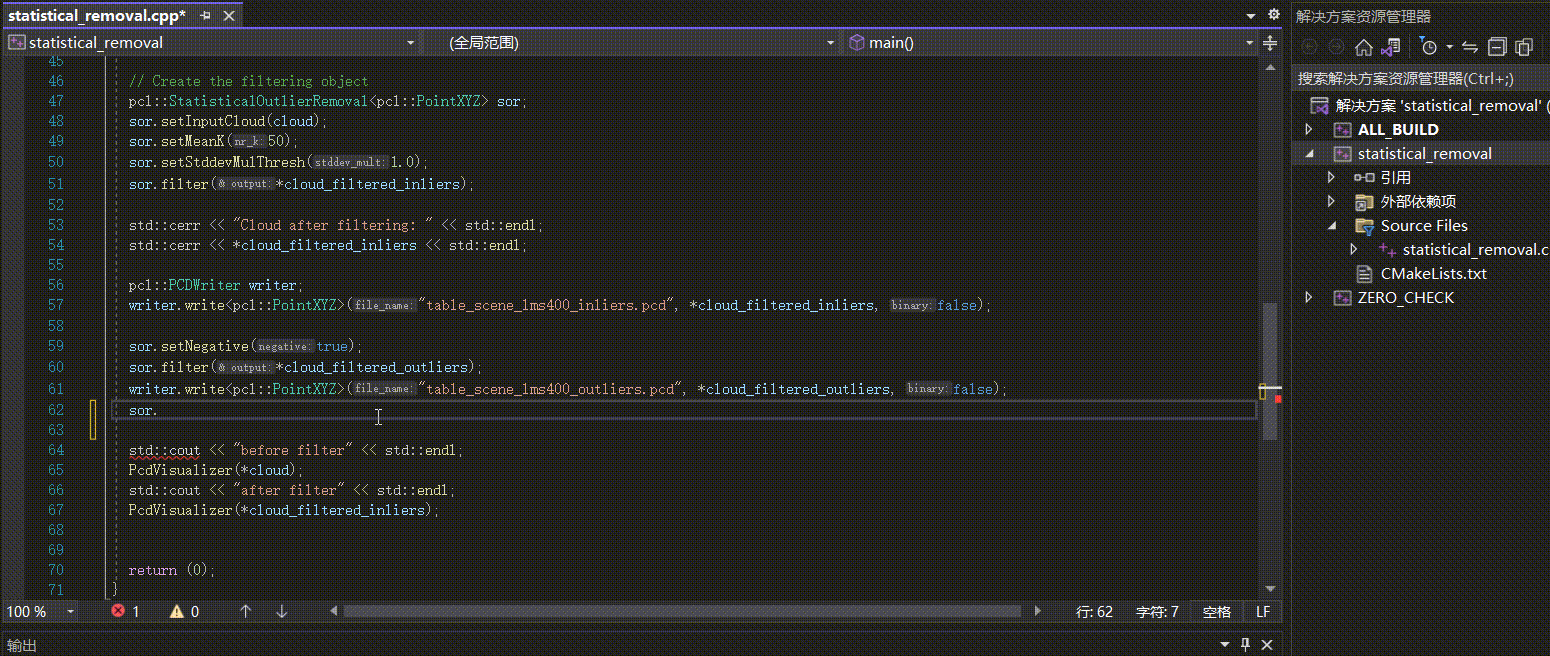

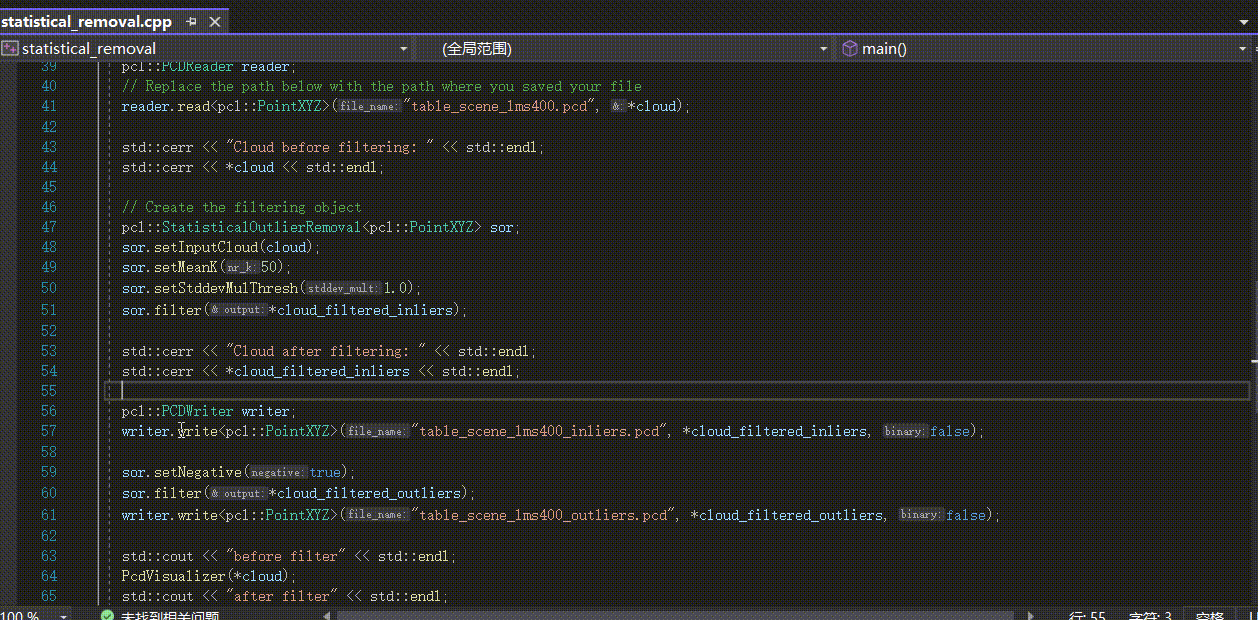

自动补全：

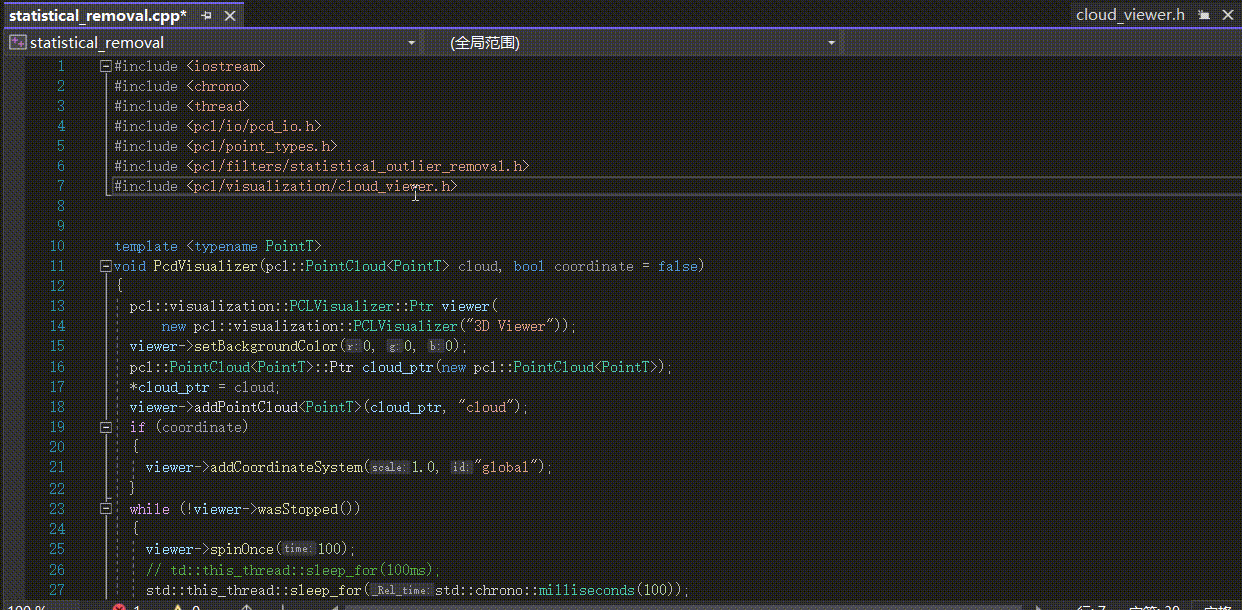

按住ctrl+左键即可源码跳转：

参考

文中已列出

完
