【Substance Designer】基础操作和节点学习记录

写在前面

这个记录稍微有点杂，大概是庄懂的技术美术入门课(美术向)-直播录屏-第20课和一些基础操作的记录合集吧！

---

补充

学习发现，基础的节点是需要学习和记录的，但是真正用起来还是要多用多练！所以这种简单的记录节点使用，其实是比较浪费时间和效率低的学习方法，之后我会结合具体的贴图需求去记录节点的使用。

1 基本操作

1.1 如何导入贴图和模型

对于导入贴图（Bitmap位图）或模型有两种方式——Import/Link，一般选择Link最好，因为选择Link的话，SD里会快速同步所作修改之后的贴图/模型。

1.2 如何节点创建

Graph窗口上方/空格/Tab/右键/Library搜索都可以创建节点。

2 节点学习（按功能划分）

2.1 分离通道

通道有R/G/B/A四个通道，涉及到两个节点：

• Alpha Split——分离RGB和A
• RGBA Split——分离R/G/B/A

（插播一条，有分离就有合并，与之对应的就是xxMerge节点啦！ ）

一般地，A通道会用来存储一些有用信息，且体现的都是灰度图（后面有涉及灰度图与sRGB的转化）。拿课程中的例子来说，这是PBR的Specular/Glossiness工作流，可以发现Diffuse和Specular贴图都是混合贴图。

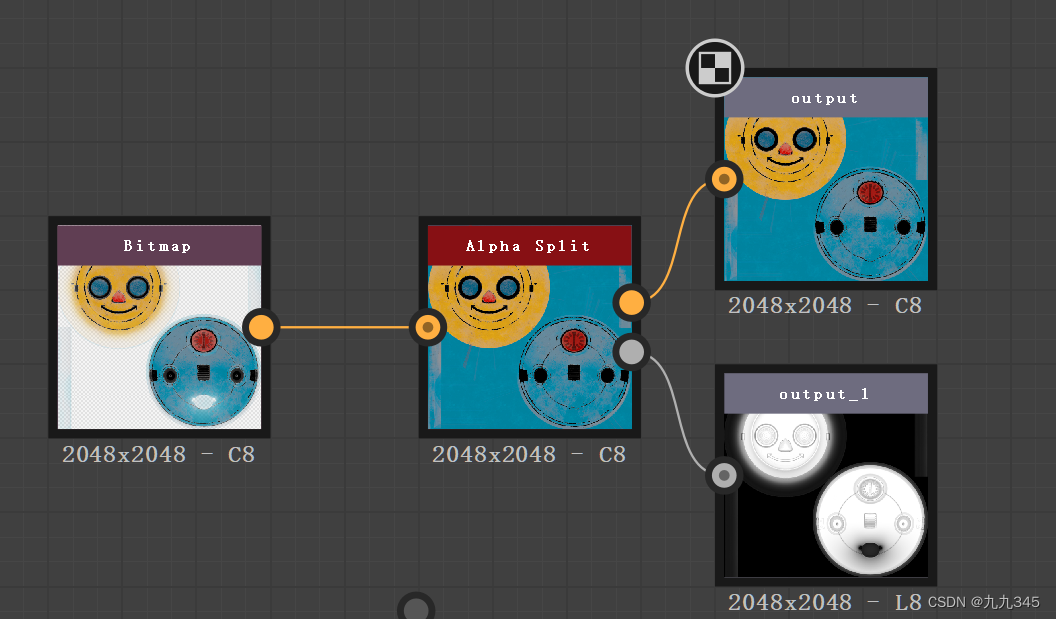

Diffuse贴图——RGB通道是_DiffuseColor漫反射颜色，A通道储存了AO信息，Alpha Split后如下图：

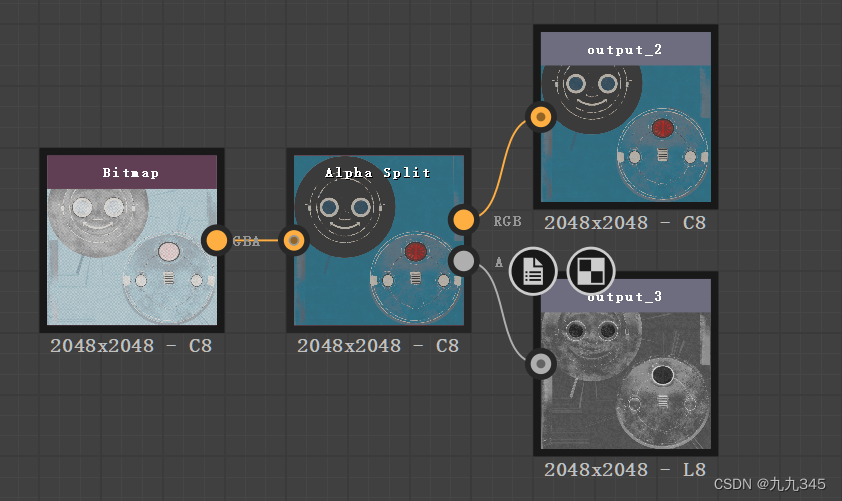

Specular贴图——RGB通道是_SpecularColor高光基础色，A通道储存了Glossiness光滑度，Alpha Split后如下图：

2.2 灰度图与sRGB转化

细心一点会发现，就在上面的截图中能看到下标有的是“C8”有的是“L8”，这里的C8（COLOR 8位）和L分别对应彩色图像和灰度图像，常见A通道储存的信息以及一些noise噪声图几乎都是以L8/L16类型储存的。

数据类型不同，就涉及到类型之间相互转换的节点了，分别涉及两个节点：

• Gradient Map节点——灰度图转化为彩色图，L --> C
• Grayscale conversion节点——彩色图转为灰度图，C --> L

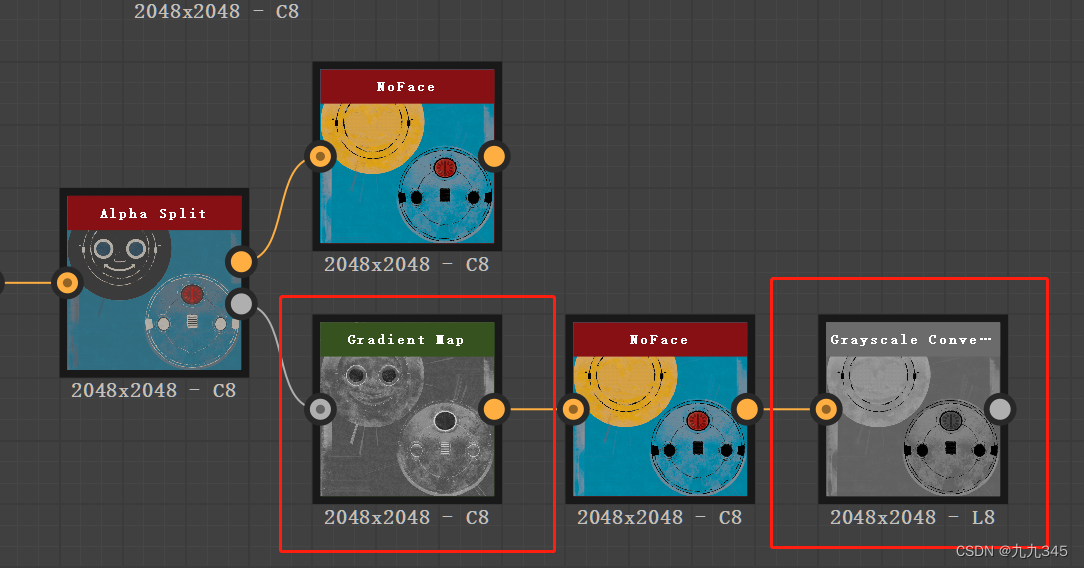

例如教程中的这一步就同时用到这两个节点：

与灰度图与彩图更加细节的描述，可以参考这篇文章后面的介绍Substance Designer 学习笔记之四：常用节点-1

2.3 调整及平铺纹理

涉及到三个节点：

• Make it Tile Patch Color节点
• Transformation 2D节点
• Safe Transform Color节点——好像是一个平稳缩放比例的节点？这里暂时用了，但不知道它有多大的作用

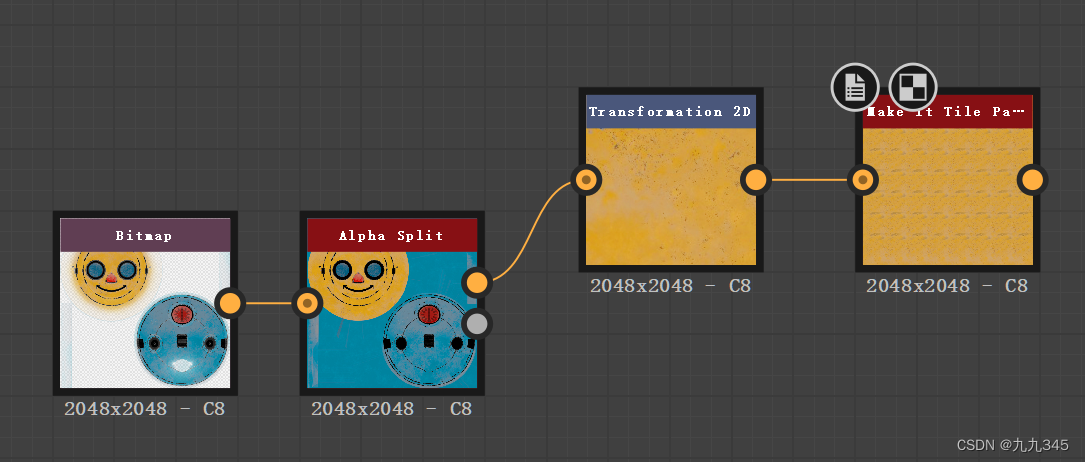

例如，Transformation 2D缩放调整，然后用Tile节点，把块缩小平铺后随即铺满区域：

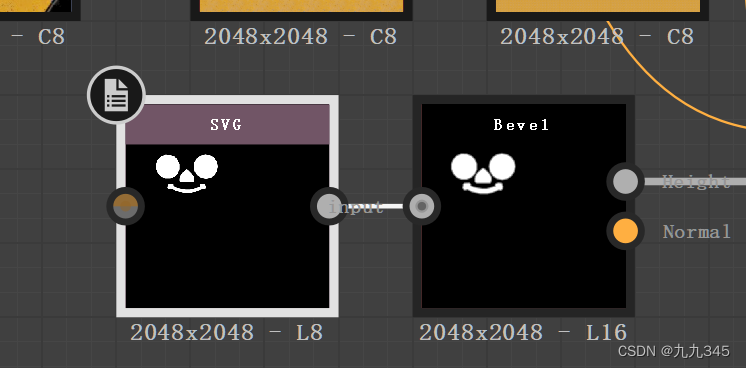

2.4 SVG节点
