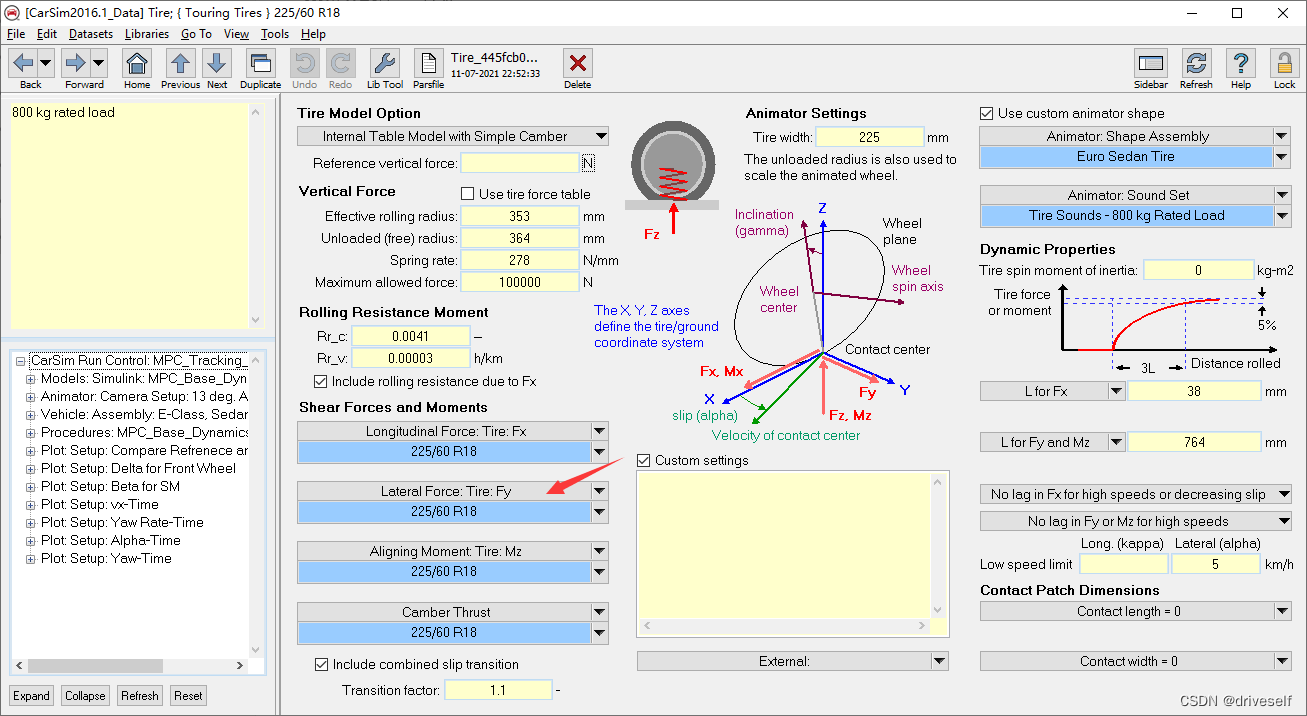

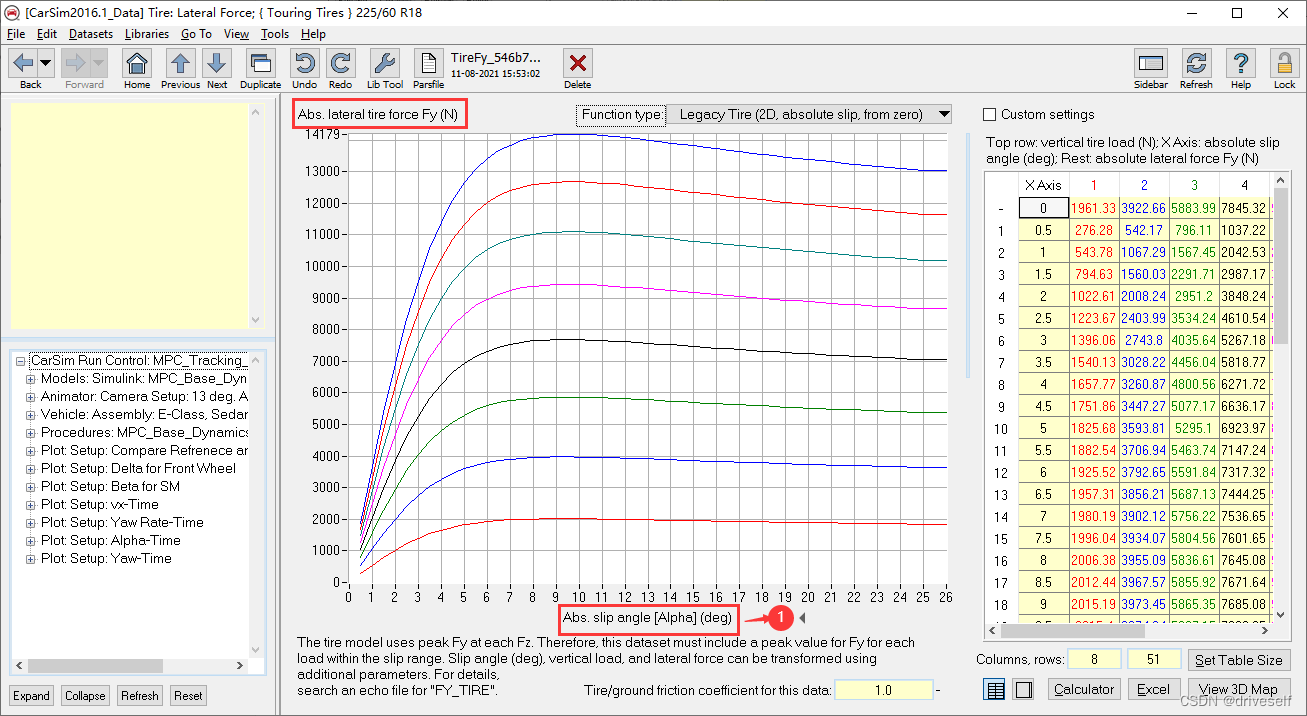

Carsim轮胎模型给出了轮胎不同垂向载荷下，轮胎侧偏力的绝对值和轮胎侧偏角绝对值的关系，在轮胎侧偏角绝对值小于4°可以认为轮胎侧偏角和轮胎侧偏力呈线性关系

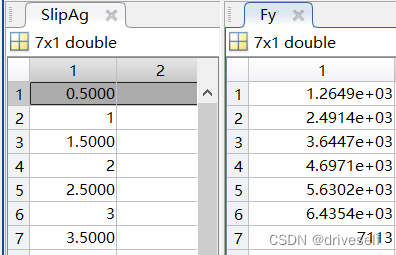

因此可以将某一载荷下的轮胎侧偏角和轮胎侧偏力的数据导出，进行直线拟合，求出其斜率，就是轮胎侧偏刚度（还要加上负号，规定侧偏刚度为负数）在这里插入图片描述

在这里插入图片描述

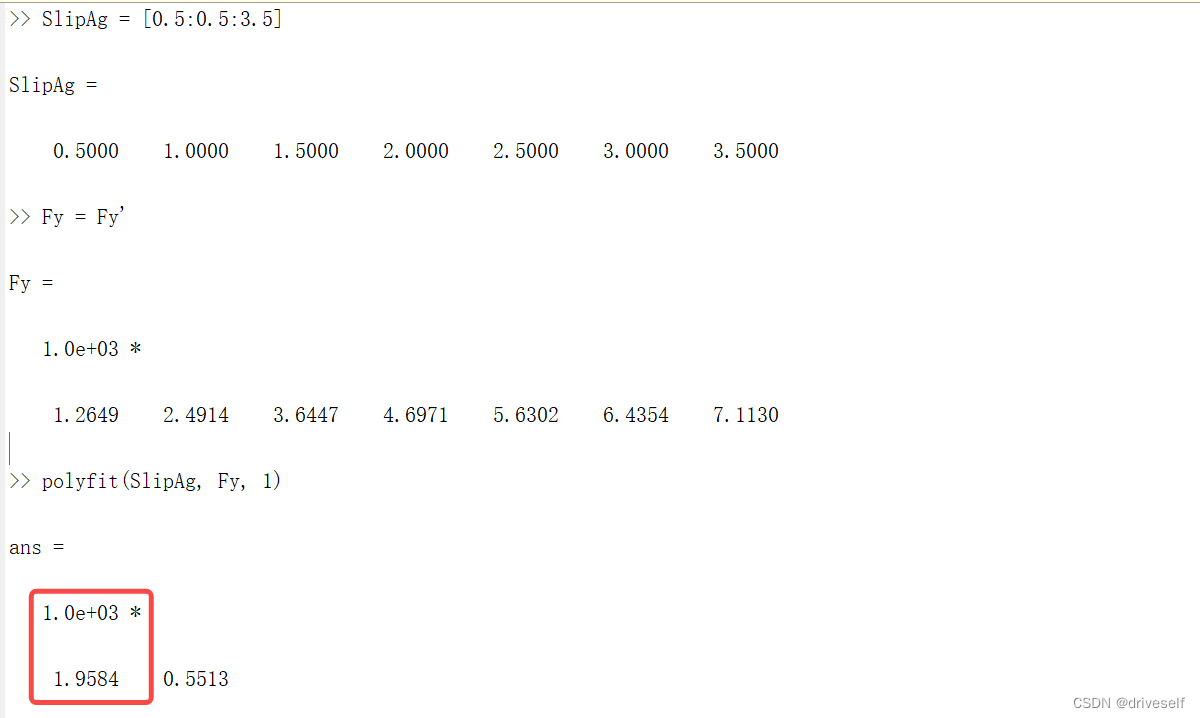

Matlab对SildAg-Fy进行线性拟合，y = ax + b, a = 1958.4（轮胎侧偏刚度）, b = 551.3
在这里插入图片描述
在这里插入图片描述
