为何在RF设计中理解波反射非常重要？

已于 2024-05-01 00:19:06 修改
阅读量730 收藏 23
点赞数 23
分类专栏： 嵌入式硬件开发提升之路2 文章标签： JESD204B接口功能 SYNC保持逻辑低电平 ILAS模式 硬件工程 fpga开发 硬件架构 基带工程
于 2024-03-19 20:21:13 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_43416206/article/details/136853914
版权
RF设计中，理解波反射至关重要，因为电气尺寸与波长相关，导致电压和电流的变化。反射系数描述了反射波与入射波的比值，影响功率传输。匹配的负载实现最大功率传输，不匹配则导致回波损耗和驻波，影响稳定性。文章深入探讨了RF系统中波反射的基本概念和术语，并介绍了如何评估和优化RF电路的性能。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

在低频下工作的普通电路与针对RF频率设计的电路之间的关键区别在于它们的电气尺寸。RF设计可采用多种波长的尺寸，导致电压和电流的大小和相位随元件的物理尺寸而变化。这为RF电路的设计和分析提供了一些基础的核心原理特性。


基本概念和术语

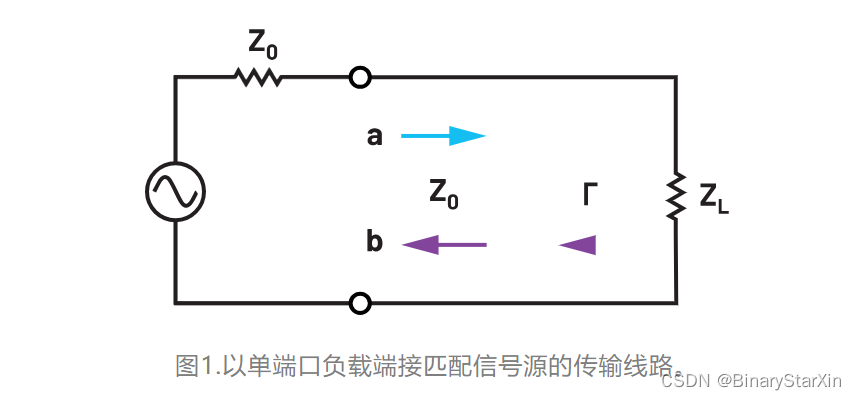

假设以任意负载端接传输线路（例如同轴电缆或微带线），并定义波量a和b，如图1所示。

图1.以单端口负载端接匹配信号源的传输线路。

这些波量是入射到该负载并从该负载反射的电压波的复振幅。我们现在可以使用这些量来定义电压反射系数Γ，它描述了反射波的复振幅与入射波复振幅的比值：
