当Vivado工程counter_led包含多个独立模块和测试文件时，遇到测试仿真是其他文件的问题。解决方法是将目标测试文件counter_led_6_tb.v设置为top文件，通过右键选择SetasTop并更新目录，使该文件带有小三角堆标志以进行仿真。
Vivado中，当一个工程counter_led中有多个相互独立的模块设计文件，又相对应有多个测试文件，如图1，想对第六个测试文件counter_led_6_tb.v进行测试仿真，结果进行仿真的却是counter_led_2_tb.v，怎么办？

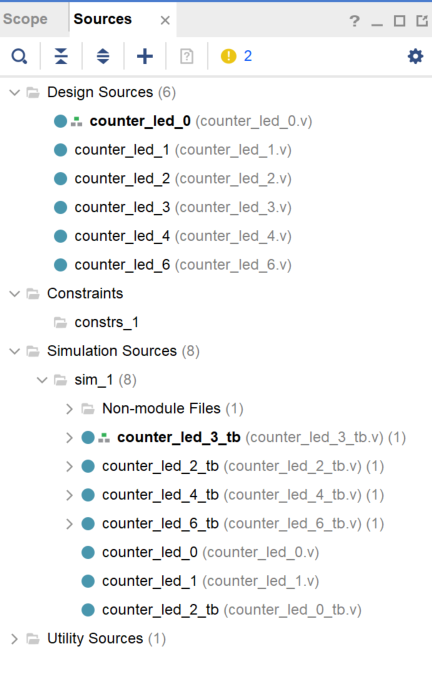

图1 counter_led工程内文件目录
解决办法：把第六个测试文件counter_led_6_tb.v设置成top文件，就可以。具体方法：
在工程目录【Sources】中找到所要仿真的testbench文件”counter_led_6_tb.v”右键，选择【Set as Top】，待文件目录update后，所要仿真的文件前就出现小三角堆标志，表示设置成功。此时即可对counter_led_6_tb.v进行仿真。

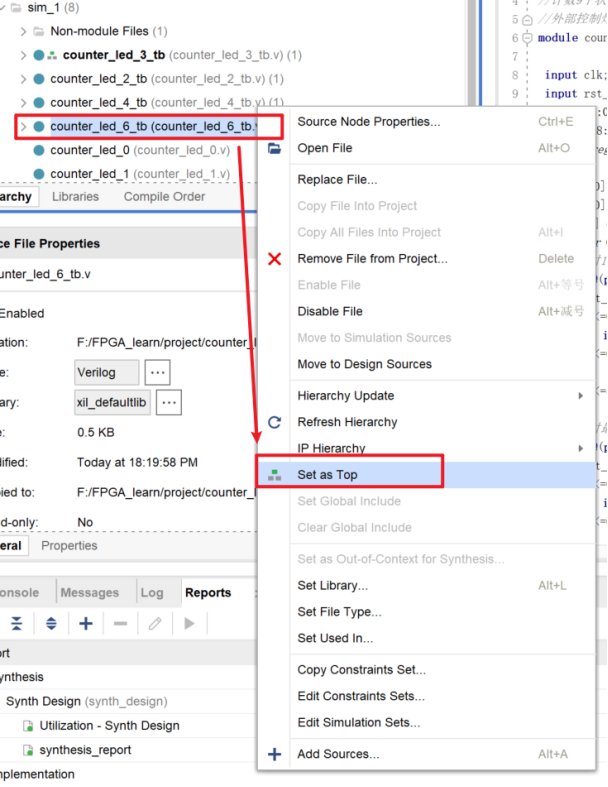

图2 设置仿真文件为Top文件
