JTAG Master 的简单用法

JTAG master简单的使用方法

Arth

         JTAGmaster是个简单好用的调试工具，一般的调试只需要几句简单的TCL语言就可以完成，复杂的也可以做成tcl脚本直接调用。

         这篇先介绍下一些简单的调试方法。

1.      JTAG Master IP添加

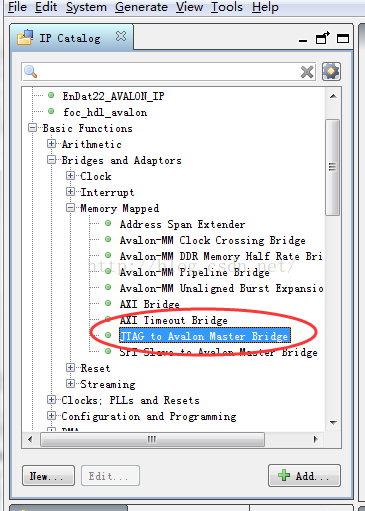

新建qsys工程后，可以从IP Catalog目录里面找到JTAG to Avalon Master Bridge，双击加入。如下图所示。

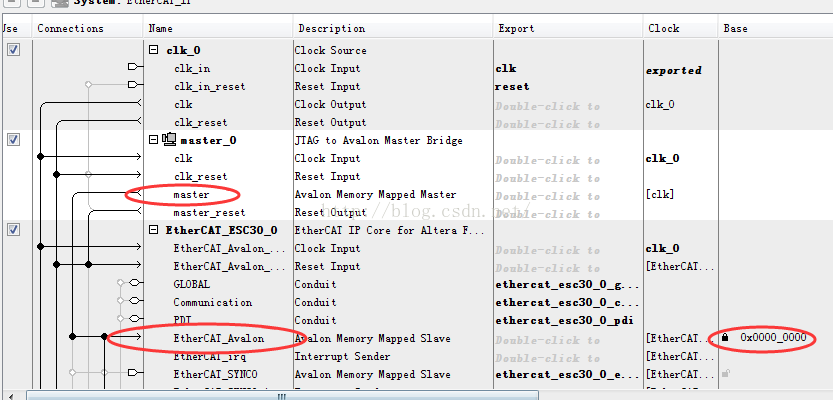

2.      加入后连接好该IP的时钟和复位信号，并将master端口连接到需要观察调试的slave上，并给slave分配一个固定地址，这里就直接用默认的地址了。如下图所示。



3.      generate并编译工程后将sof文件下载到fpga。

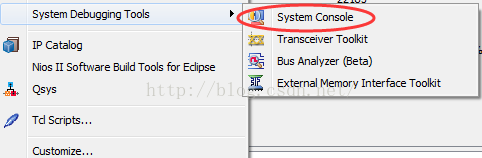

4.      从tools->SystemDebugging Tools里面打开SystemConsole，如下图所示

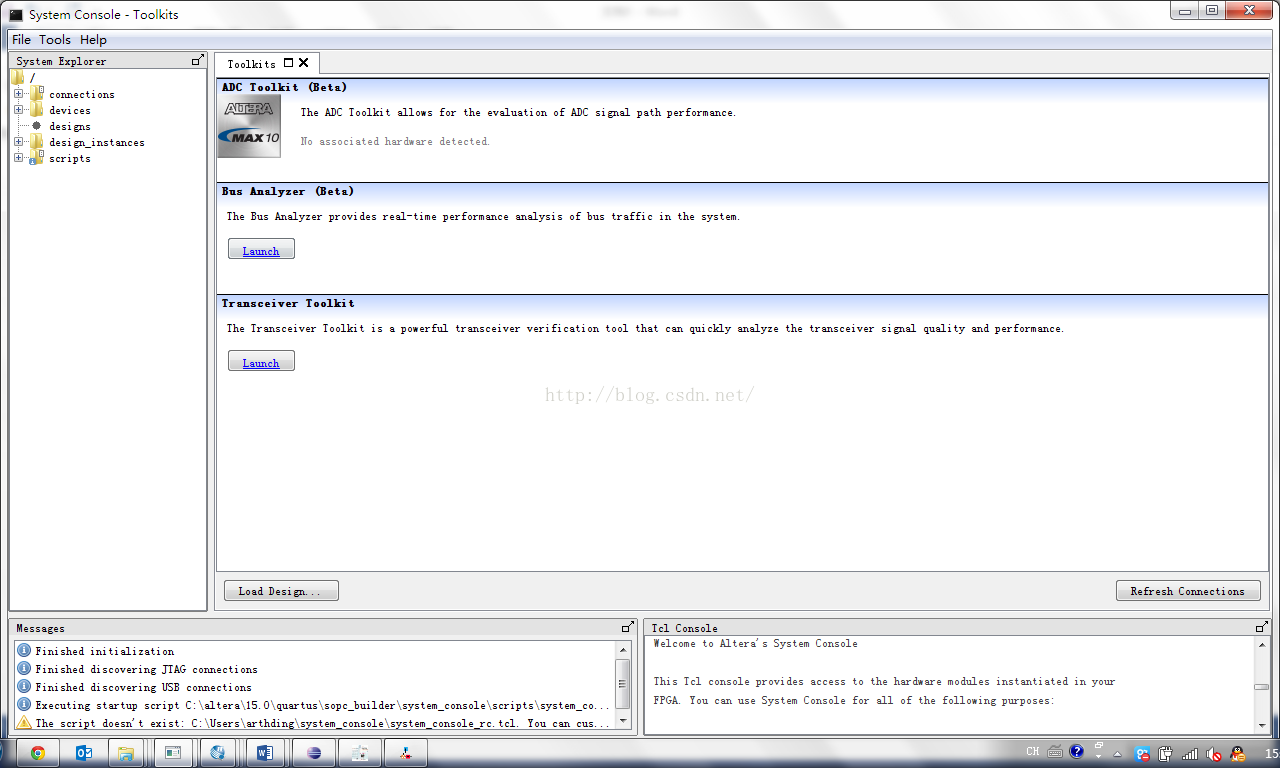

5.      打开后界面如下，我们在tclconsole中输入一些指令就可以操作我们的JTAG master了。



6.      输入指令说明

首先肯定是将我们的Tcl console和jtag master建立连接，先设置jtag master的path，注意关键字后要留有空格！

语法：set <service-path> [lindex[get_service_paths master] 0]

举例：set jd_path [lindex [get_service_paths master ] 0]

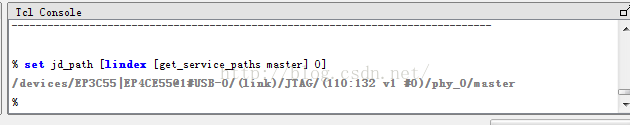

Tcl console里面打印出路径后就说明已经找到了我们在qsys中放入的的jtag master

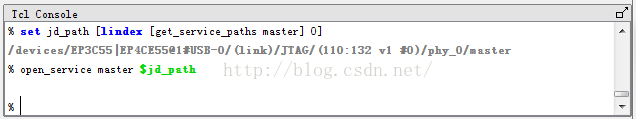

然后open service master，用下面一条指令

语法：open_service master <service-path>

举例：open_service master$jd_path

这时候准备工作就算是完成了，我们就可以先用jtag_master_read/write之类的命令来读写slave的数据了。

比如我们想从0x0000上读取一个32位的数据，就可以用下面的一条指令

语法：master_read_32 <service-path><address> <size_in_multiples_of_32_bits>

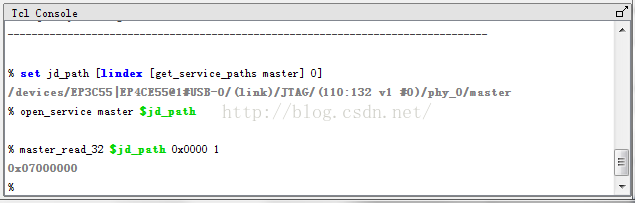

举例：master_read_32$jd_path 0x0000 1 这就可以从jtagmaster对应的slave的0x0000地址读取一个数据了，当然数据的地址和读取的数量是可以根据自己的需求进行修改的。





写入一个32位的数据到指定地址的语法是类似的，

语法：master_write_32 <service-path><address> <list_of_32_bit_words>

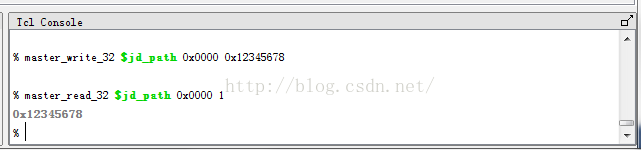

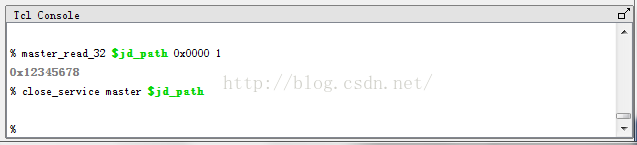

举例：master_write_32$jd_path 0x0000 0x12345678 这就可以往jtag master对应的0x0000地址写入0x12345678这个数据了，写入后再回读，可以发现数据是正确的。当然,有些地址是只读的就无法写入了，这个和具体工程有关系。

用完后再close service就可以了

语法：close_service master <service-path>

举例：close_service master$jd_path

使用这些语法的时候，要注意关键字后面要留有空格。

以上介绍的只是冰山一角，欢迎有兴趣的同学一起学习。

其他常用的jtag-master语法如下，用法大同小异，稍微实验下就知道怎么用了。这里就不详细说明了。

Command	Arguments	Function
master_write_memory	<service-path> <address> <list_of_byte_values>	Writes the list of byte values, starting at the specified base address.
master_write_8	<service-path> <address> <list_of_byte_values>	Writes the list of byte values, starting at the specified base address, using 8-bit accesses.
master_write_16	<service-path> <address> <list_of_16_bit_words>	Writes the list of 16-bit values, starting at the specified base address, using 16-bit accesses.
master_write_from_file	<service-path> <file-name> <address>	Writes the entire contents of the file through the master, starting at the specified address. The file is treated as a binary file containing a stream of bytes.
master_write_32	<service-path> <address> <list_of_32_bit_words>	Writes the list of 32-bit values, starting at the specified base address, using 32-bit accesses.
master_read_memory	<service-path> <address> <size_in_bytes>	Returns a list of<size>bytes. Read from memory starts at the specified base address.
master_read_8	<service-path> <address> <size_in_bytes>	Returns a list of<size>bytes. Read from memory starts at the specified base address, using 8-bit accesses.
master_read_16	<service-path> <address> <size_in_multiples_of_16_bits>	Returns a list of<size> 16-bit values. Read from memory starts at the specified base address, using 16-bit accesses.
master_read_32	<service-path> <address> <size_in_multiples_of_32_bits>	Returns a list of<size> 32-bit values. Read from memory starts at the specified base address, using 32-bit accesses.
master_read_to_file	<service-path> <file-name> <address> <count>	Reads the number of bytes specified by<count>from the memory address specified and creates (or overwrites) a file containing the values read. The file is written as a binary file.
master_get_register_names	<service-path>	When a register map is defined, returns a list of register names in the sla





当然，想把jtag master用的很熟练，就建议学习下TCL脚本了。
