如何解决IP模块内部出现的时序问题

最新推荐文章于 2025-04-11 10:05:06 发布

tanfuz

最新推荐文章于 2025-04-11 10:05:06 发布

阅读量3.2k

点赞数 5

分类专栏： vivado

本文链接：https://blog.csdn.net/tanfuz/article/details/116431595

版权

vivado 专栏收录该内容

18 篇文章

订阅专栏

本文详细讲述了在项目中遇到的shift_register时序问题，通过调整综合策略、设置变量长度、保持关键信号不变以及优化综合选项，逐步缩小违例数。最终通过实施阶段解决了实际时序问题。关键步骤包括解决资源优化与速度冲突，以及应对工具对打拍信号的优化调整。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

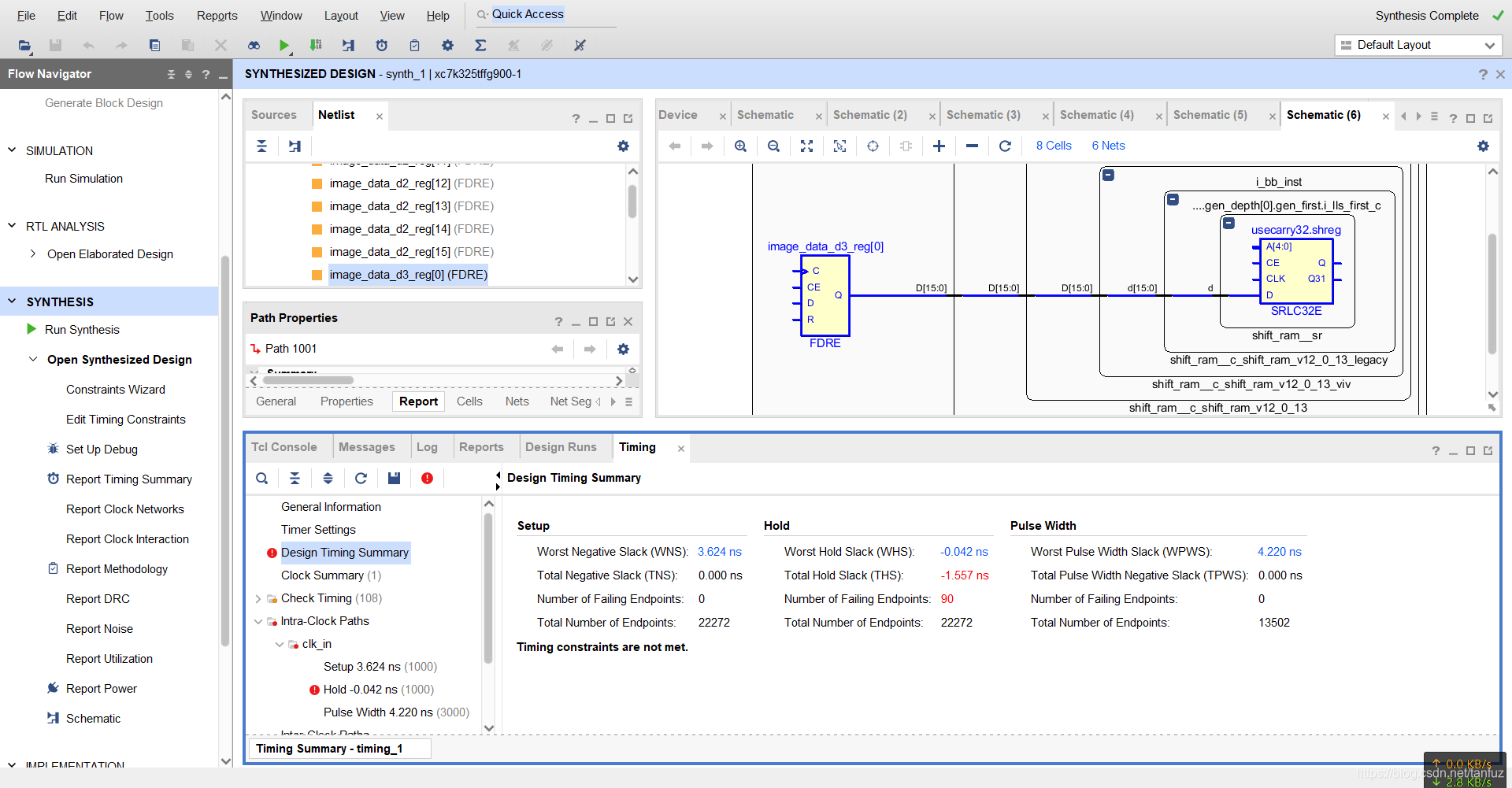

在项目设计中用到了shift_register，设计完成后发现时序问题出现在shift_register内部，如下图所示：
在这里插入图片描述

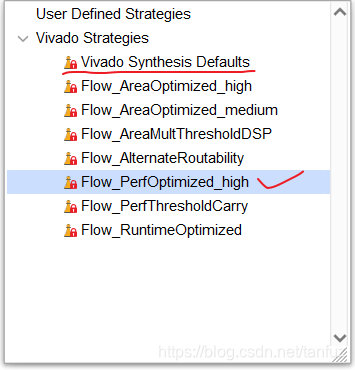

尝试将综合策略由默认改为性能最优

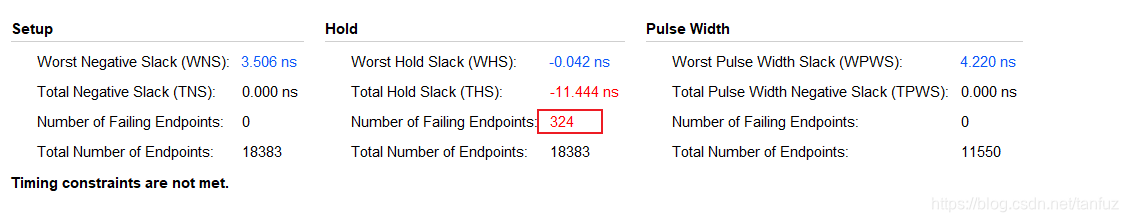

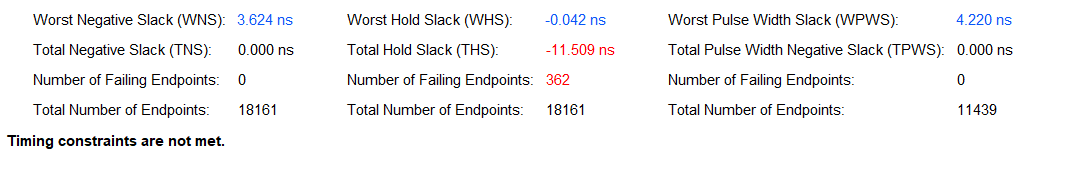

保持时间的时序问题由原来的362减少为324，但是仍然没有解决根本问题

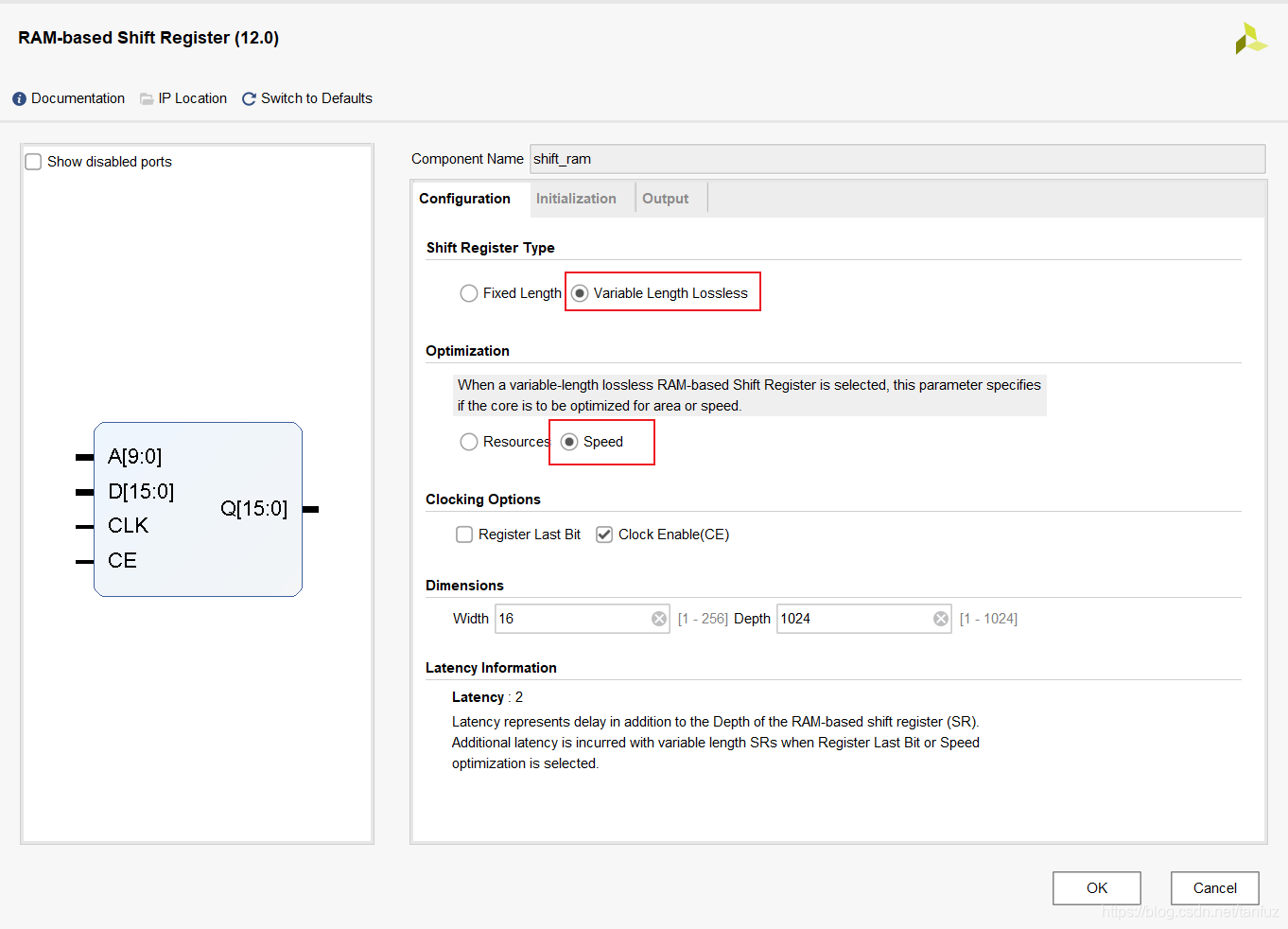

又对IP的设置进行了更改，由于上面的综合结果是选择Fixed length综合出来的，这个选项的Optimization只有Resource而没有Speed,因此，我将其改为了Variable length Lossless,然后选用Speed模式，下图是更改后的，
在这里插入图片描述

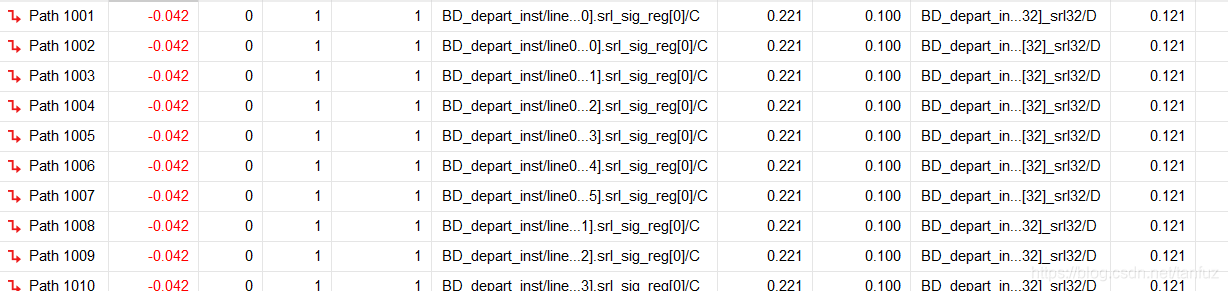

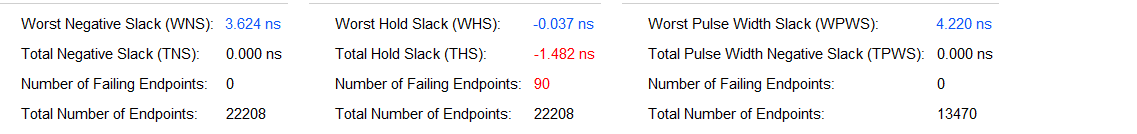

从下图可以看到时序违例由362个减少为了90个。

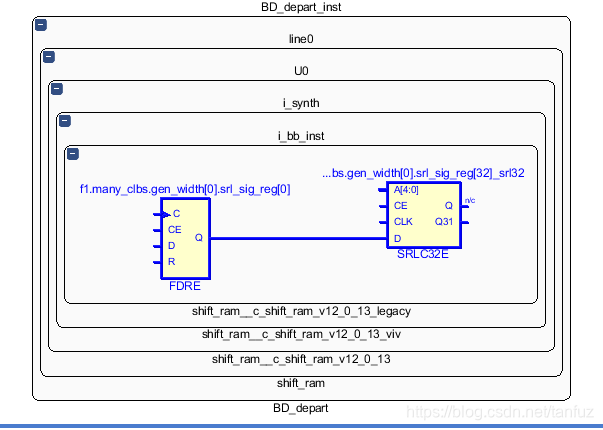

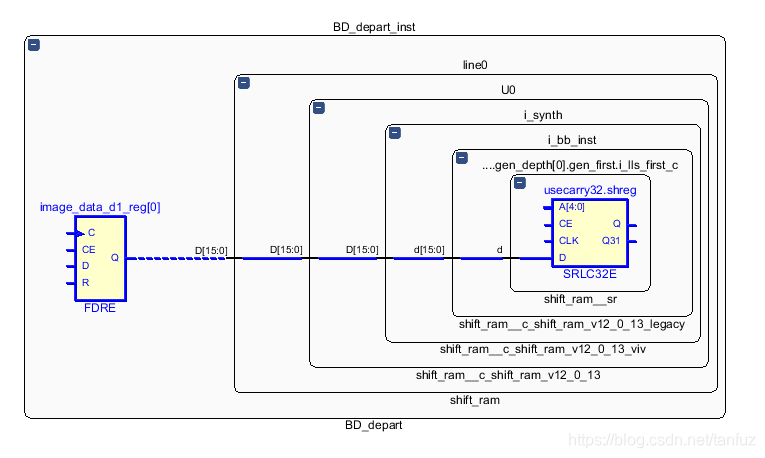

关键路径也由IP内部转变为了输入寄存器与IP之间：

输入打3拍的结果，发现并无效果
在这里插入图片描述

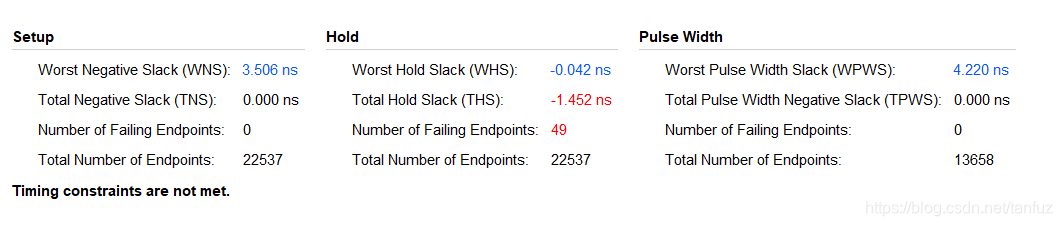

改变综合策略后，违例数量由90减少为49
在这里插入图片描述

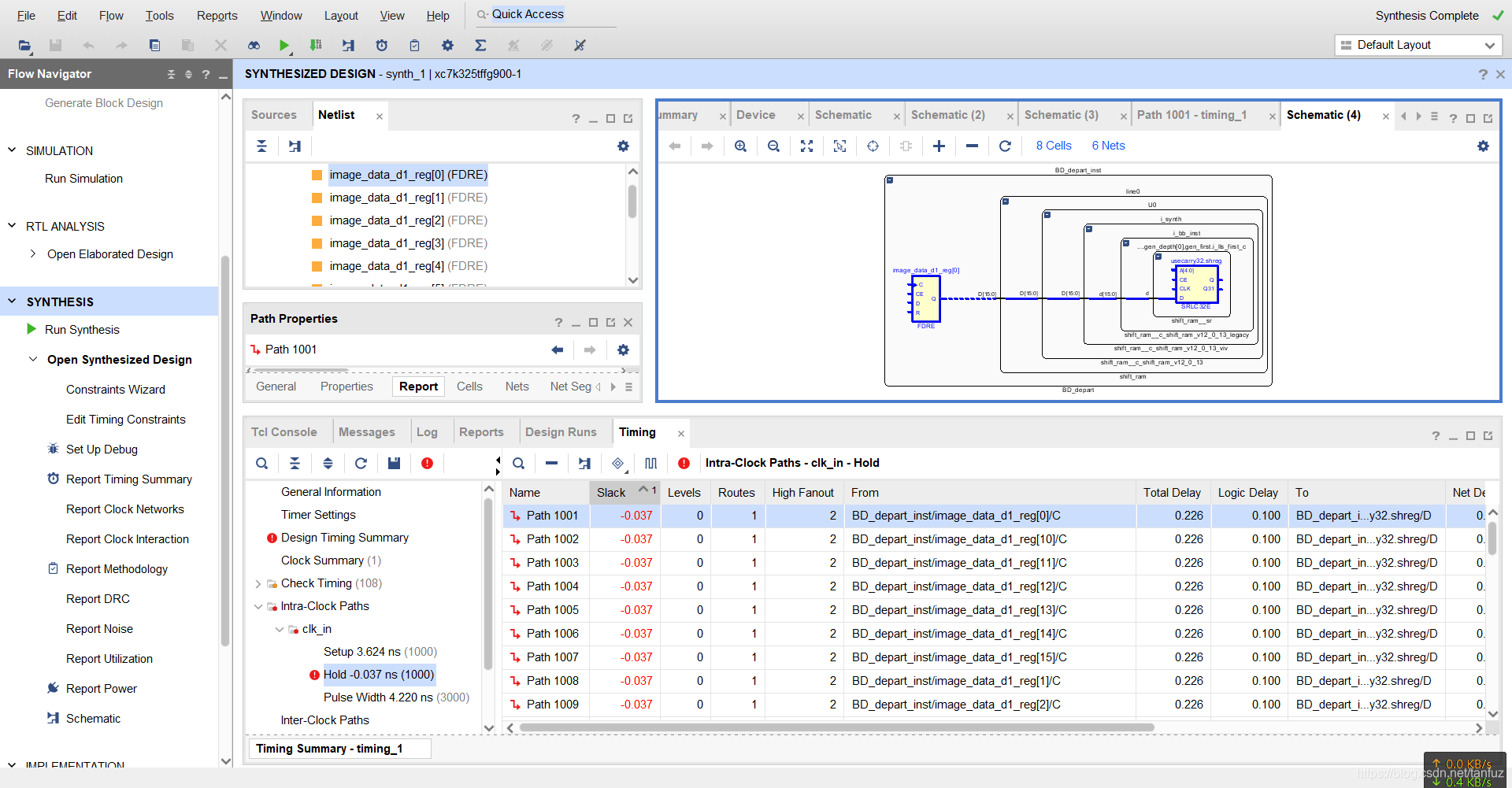

在观察Netlist 网表信号时发现vivado综合工具将我的某些打拍信号给优化掉了，导致我打拍没有作用，因此在打拍信号前面加入

(* keep = "true" *)

(* keep = "true" *) reg [15:0] image_data_shift_out_d1;
(* keep = "true" *) reg [15:0] image_data_shift_out_d2;
(* keep = "true" *) reg [15:0] image_data_shift_out_d3;
(* keep = "true" *) reg [15:0] image_data_shift_out_d4;
(* keep = "true" *) reg [15:0] image_data_shift_out_d5;
(* keep = "true" *) reg [15:0] image_data_shift_out_d6;
(* keep = "true" *) reg [15:0] image_data_shift_out_d7;

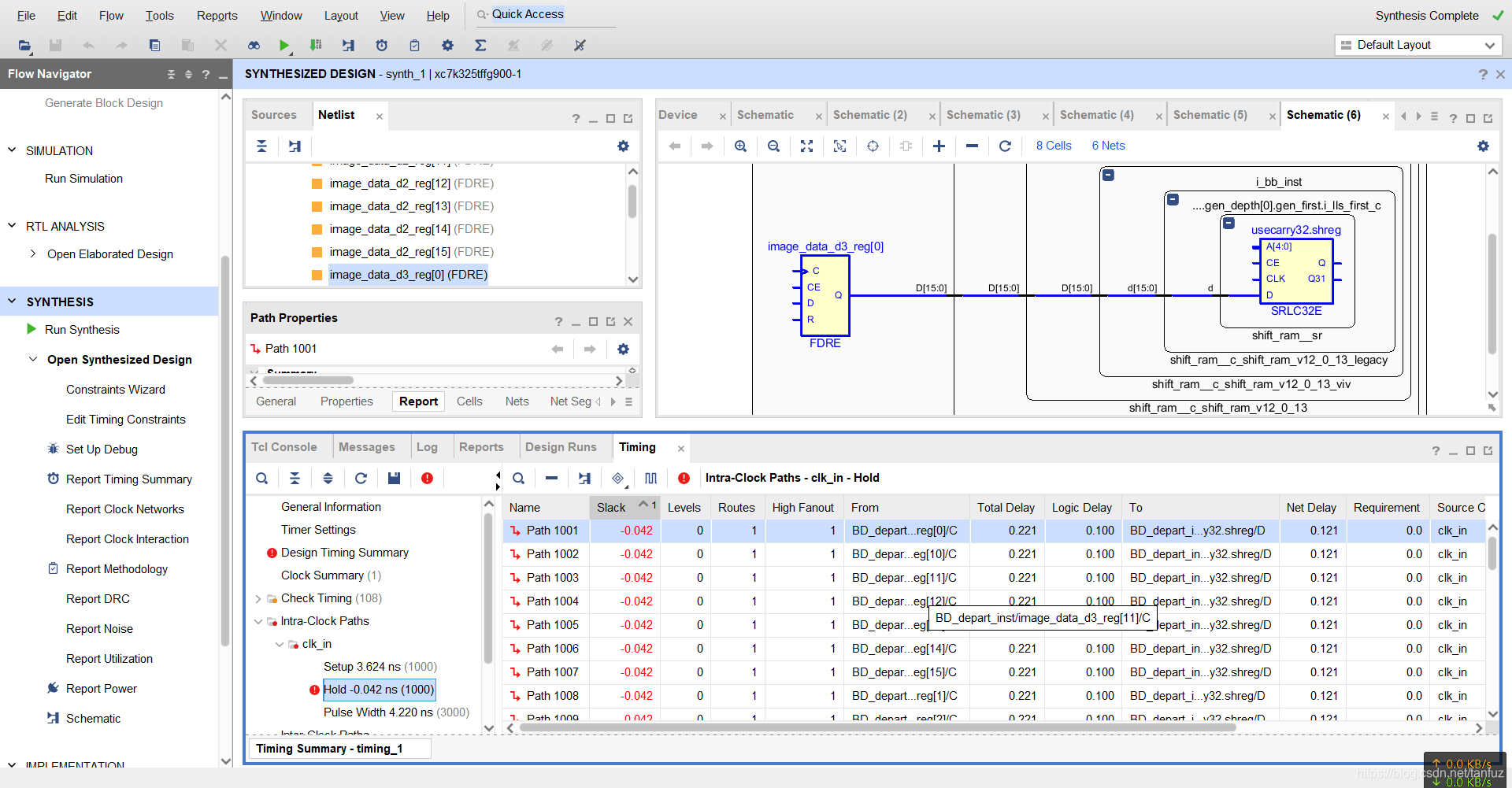

时序问题由49个再次减少为33个
在这里插入图片描述
剩下的问题主要是输入到shift_register IP时造成的时序违例问题，实在是改不动了，最终的解决方案为：参考下面的解决方案
解决方案参考3

但你现在关注的这一点不是问题，这个hold error是综合后没有布局布线信息情况下的估算值，这一点点slack在implementation过程中基本工具就fix了。你的SDx工程最后实现的结果中，应该这些hold error都不存在了
如果是综合后的时序分析，请继续往下跑implementation。综合后只是估计值，此时逻辑的优化，布局布线还都未完成。估计结果来看，setup有很多余量，hold只是很小的违例，跑完implementation应该是可以满足的。
针对综合后的时序报告，对于同一个时钟域下的300ps 以下的hold time vioaltion 都可以暂时略过. (你目前就是这种情况)

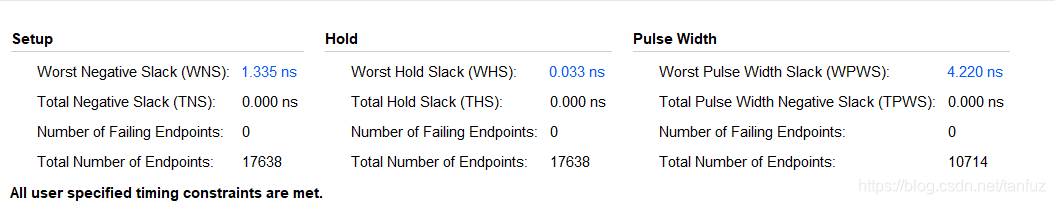

implementation完成之后时序问题不存在了
在这里插入图片描述
