FreeCAD 导出STL格式文件格式

最新推荐文章于 2024-07-10 21:54:15 发布
最新推荐文章于 2024-07-10 21:54:15 发布
阅读量4.1k 收藏 11
点赞数
分类专栏： 硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/u011046042/article/details/117816184
版权

3D打印 网格 坐标轴 模型变换 导出
关键词由CSDN通过智能技术生成

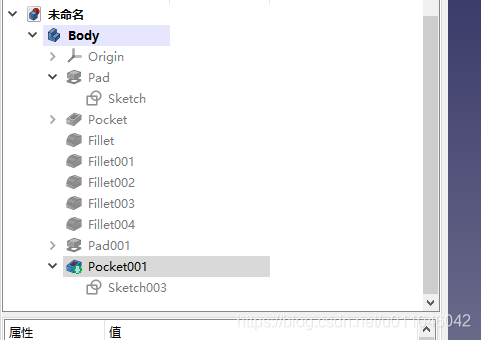

1、选中实体
在这里插入图片描述

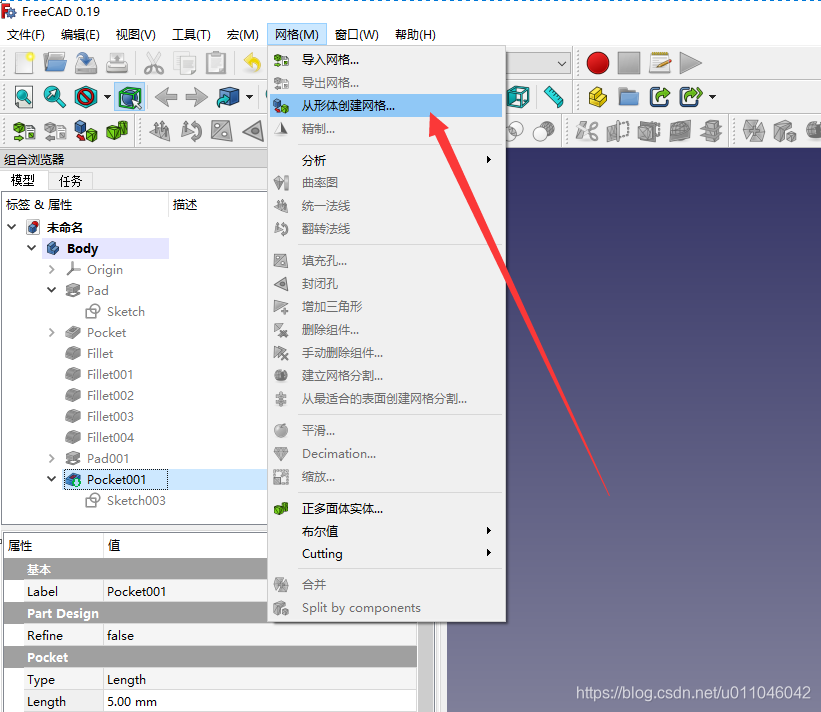

选择菜单栏中的网格
在这里插入图片描述

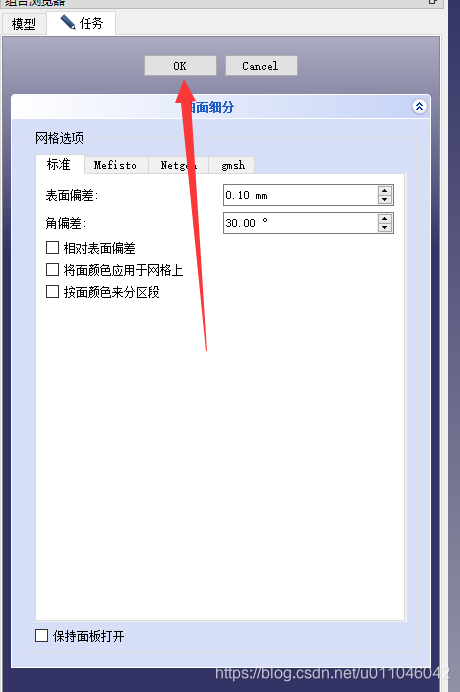

点击ok
在这里插入图片描述

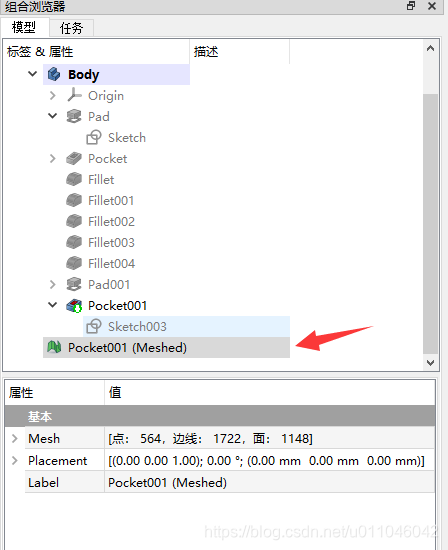

左侧会生成
在这里插入图片描述

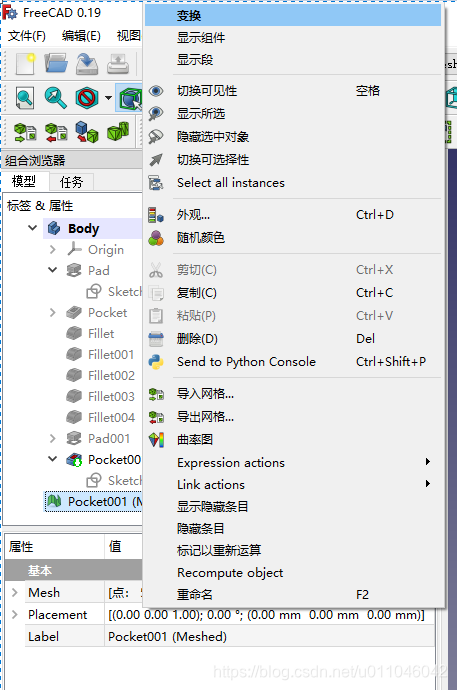

选中生成的Meshed文件然后变换
在这里插入图片描述

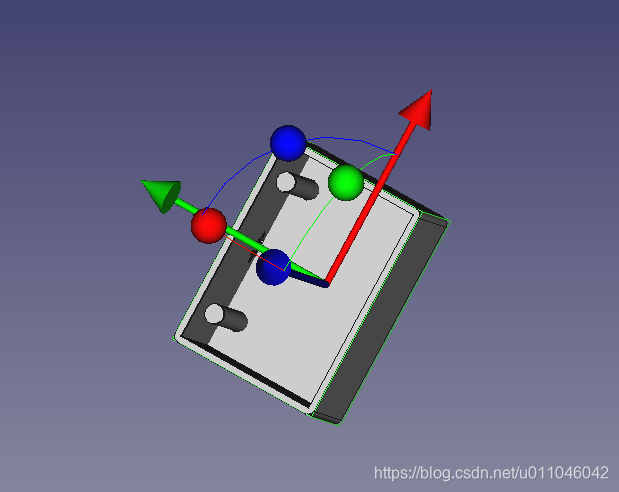

然后会生成坐标轴
在这里插入图片描述

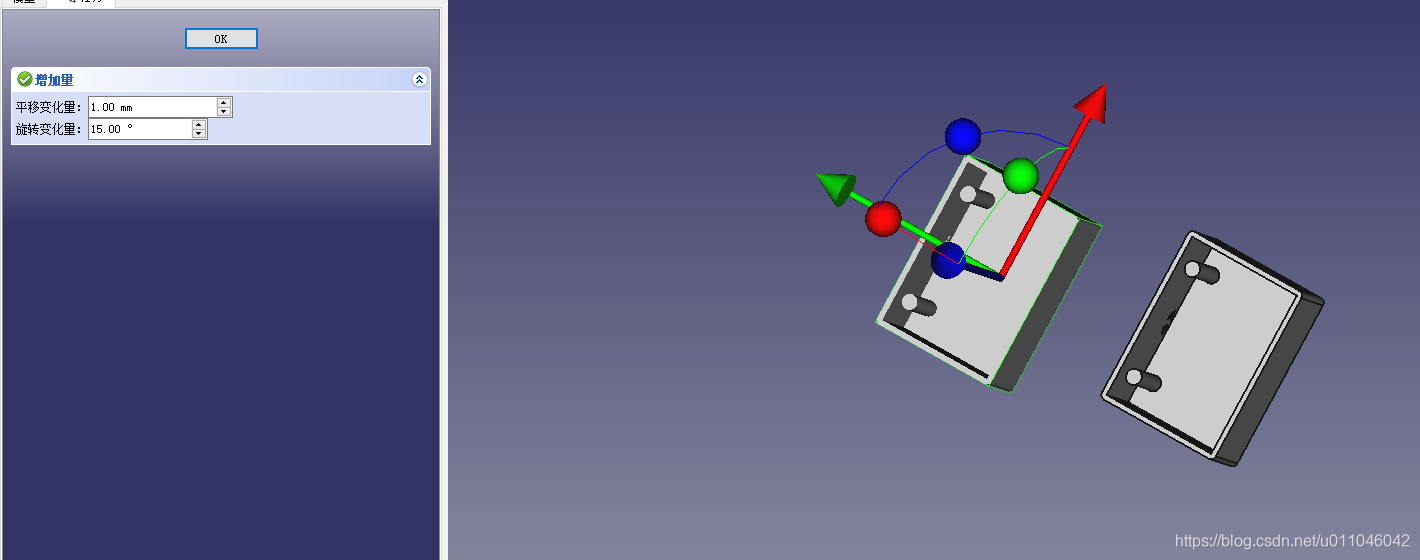

拖动坐标轴可以改变模型位置。将新建的mesh移到旁边。
在这里插入图片描述

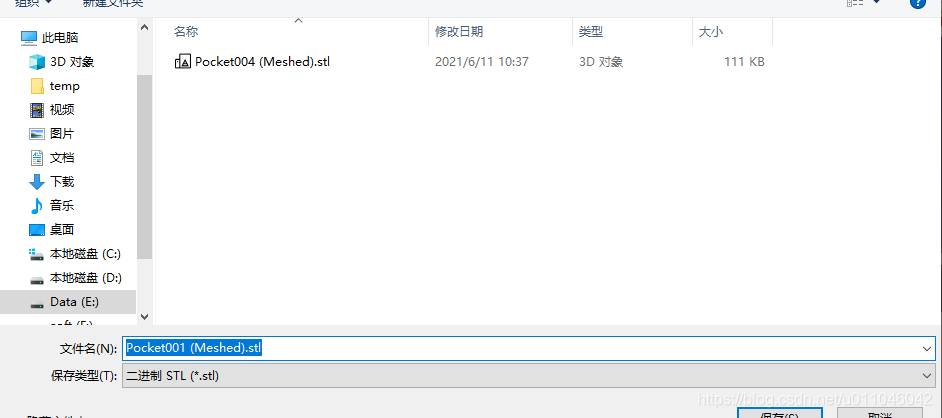

选中meshed文件 导出网格

在这里插入图片描述
这样就可以了 。

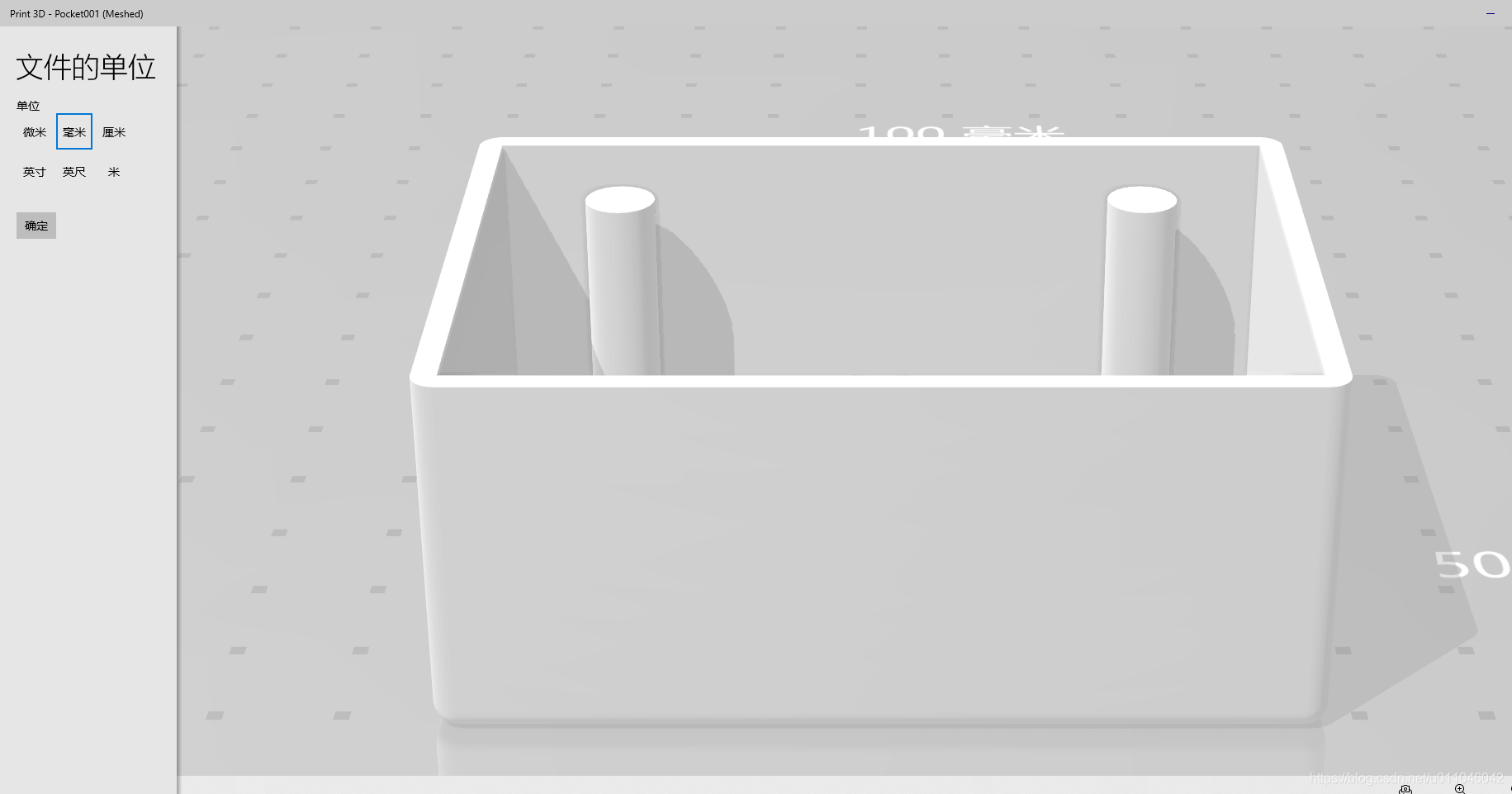

使用3d文件看看如下
在这里插入图片描述
这样就可以使用3d打印机进行打印了。
