目标

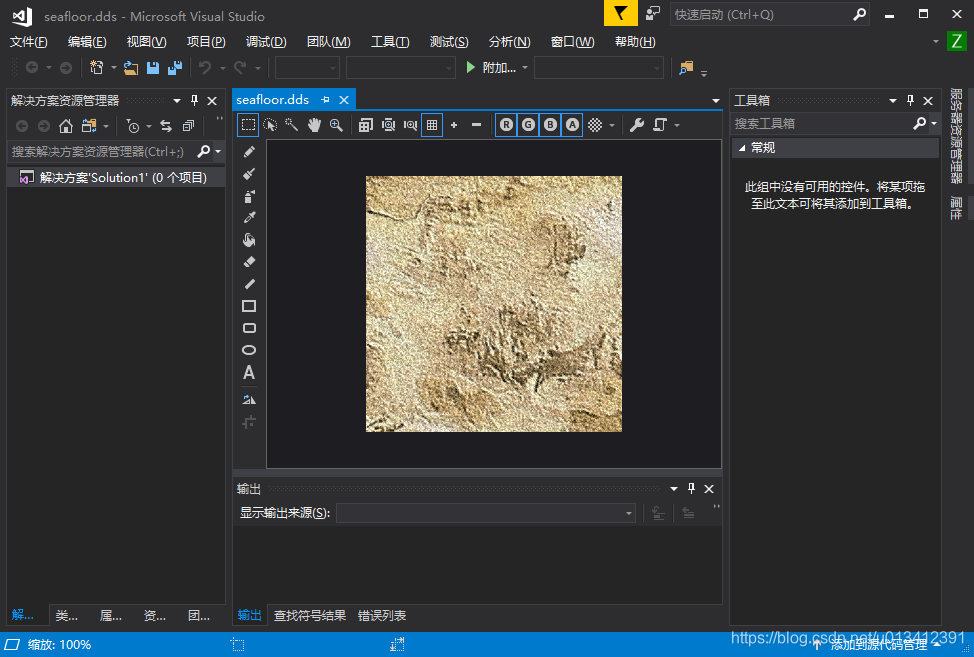

DDS（DirectDraw Surface）是微软为DirectX准备的一种纹理格式。我注意到可以在VisualStudio中预览：
在这里插入图片描述
我当前关注这种纹理格式，是因为：

  1. 不管是D3D11的官方范例（在Microsoft DirectX SDK (June 2010)中），还是D3D12的官方范例（microsoft/DirectX-Graphics-Samples），其中的纹理资源都是DDS格式（DX12龙书中的范例也用DDS）。范例代码直接使用了DDS专用的接口将数据读入并转换为DX资源，这个过程不透明。然而，我在写自己的图形API学习工程时，我需要非DDS格式的纹理。因此，我需要了解DDS被解析并转换为DX资源的细节，以便能将其替换为其他格式。
  2. 对于立方体纹理（TextureCube），我在VisualStudio中似乎并不能看到所有的6个面，甚至连它是不是立方体纹理都不知道。同样，它转变为DX资源的细节也需要研究。

因此，我决定尝试用底层的方法对DDS文件进行解析，参考代码：

我本来的目标是：

  • 参考官方代码，一步步地获得一个DDS文件的基本信息（比如是不是立方体纹理），最后得到原始纹理数据。作为预览测试，我将最后得到的纹理数据创建为bmp图像。

但实际发现，由于牵扯到 压缩（Texture Block Compression in Direct3D 11）还有非8位的像素数据（HDR）。得到纹理的数据并将其转变为bmp是个相对复杂的事情（详细见Programming Guide for DDS - Win32 apps | Microsoft Docs）。因此，最后我只做了解析文件头的工作。

简单分析官方的代码

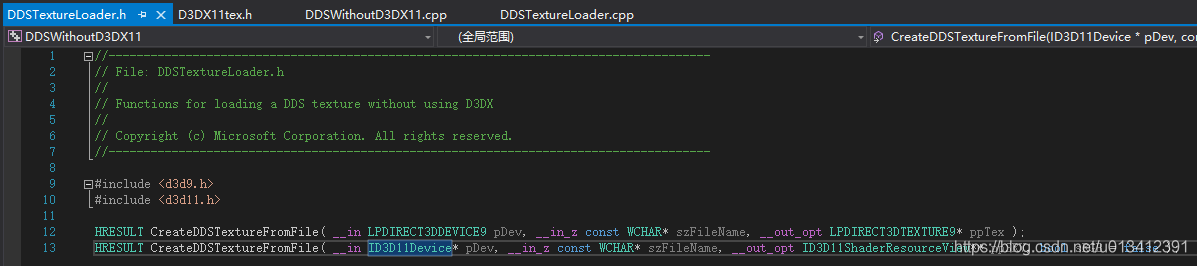

在Microsoft DirectX SDK (June 2010)中的【DDSWithoutD3DX11】的DDSTextureLoader.h可以看到：
在这里插入图片描述
它对外分别为DX9与DX11提供了一个接口，将DDS文件转变为DX的资源。

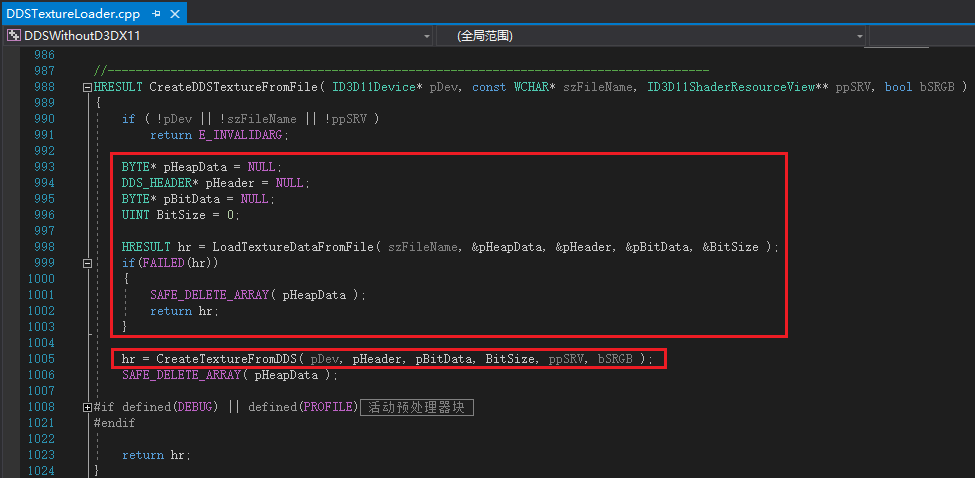

内部，这个函数主要分为两部分：
在这里插入图片描述

  1. 使用LoadTextureDataFromFile将数据读到pHeader、pBitData中
  2. 使用上一步得到数据作为参数调用CreateTextureFromDDS获得DX资源。

在 microsoft/DirectX-Graphics-Samples中的DDSTextureLoader11.cpp中代码已有较大变化，但是主要部分还是这两个：
在这里插入图片描述

0. 代码初步结构

仿照官方代码，初步结构如下：

#include <iostream>

#include <Windows.h>

#include "DDS.h"

#include "HRESULTStrings.h"

using namespace DirectX;

//从文件中读取DDS的文件头与图像数据
HRESULT LoadTextureDataFromFile(
    const wchar_t* fileName,        //dds文件名
    BYTE** fileDataBuffer,          //容纳文件数据的Buffer指针
    const DDS_HEADER** header,      //dds文件头
    const uint8_t** bitData,        //图像数据
    size_t* bitSize                 //图像数据的尺寸
)
{
    return S_OK;
}

//根据DDS的数据解析出基本信息
HRESULT LogBasicDataFromDDS(
    const DDS_HEADER* header,       //dds文件头
    const uint8_t* bitData,         //图像数据
    size_t bitSize,                 //图像数据的尺寸
    const wchar_t* outputPath_noExt //输出的文件名（不带后缀）
)
{
    return S_OK;
}


int main()
{
    //测试读取的dds文件名
    const wchar_t* ddsFileName = L"D:/Temp/uffizi_cross.dds";
    //输出的路径
    const wchar_t* outputPath = L"D:/Temp/output";

    std::wcout << "尝试读取文件：" << ddsFileName << std::endl;

    //DDS的数据：
    BYTE* fileDataBuffer = NULL;        //容纳文件数据的Buffer
    const DDS_HEADER* header = nullptr; //指向dds文件头的指针
    const uint8_t* bitData = nullptr;   //指向图像数据的指针
    size_t bitSize = 0;                 //图像数据的尺寸

   //从文件中读取DDS的文件头与图像数据
    HRESULT hr = LoadTextureDataFromFile(ddsFileName, &fileDataBuffer, &header, &bitData, &bitSize);

    if (hr != S_OK)//读取失败：
    {
        std::cout << "LoadTextureDataFromFile失败" << std::endl;

        //输出hr代表的信息
        std::cout << GetHRESULTMessage(hr);

        //释放Buffer
        if (fileDataBuffer)
            delete[] fileDataBuffer;

        return 0;
    }


    //根据DDS的数据解析出基本信息
    hr = LogBasicDataFromDDS(header, bitData, bitSize, outputPath);

    if (hr != S_OK)//创建失败：
    {
        std::cout << "LogBasicDataFromDDS失败" << std::endl;

        //输出hr代表的信息
        std::cout << GetHRESULTMessage(hr);
    }

    //释放Buffer
    if (fileDataBuffer)
        delete[] fileDataBuffer;

    return 0;
}

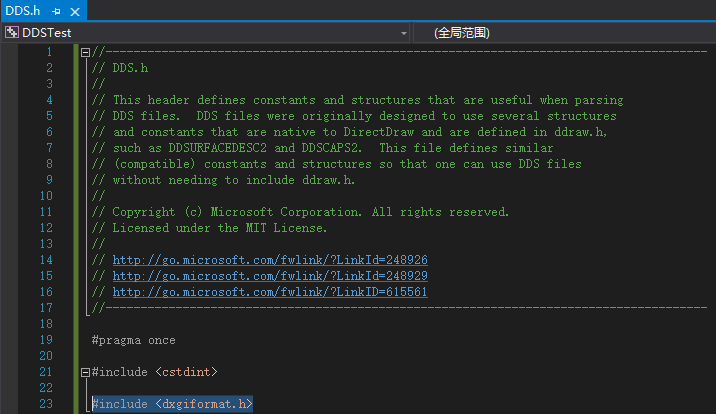

其中，DDS.h来源于官方范例DirectXTex/DirectXTex/DDS.h。（不过需要补充上一个#include <dxgiformat.h>）
在这里插入图片描述
而HRESULTStrings.h来源于我之前的博客《制作一个小工具：自动生成“获得特定HRESULT对应信息的函数”的代码》。它提供了一个函数GetHRESULTMessage可以将HRESULT转变为字符串信息。

1. 从文件中读取DDS的文件头与图像数据

下面深入LoadTextureDataFromFile函数：

1.1 打开文件

    //打开文件
#if (_WIN32_WINNT >= _WIN32_WINNT_WIN8)
    HANDLE hFile = (CreateFile2(fileName,
        GENERIC_READ,
        FILE_SHARE_READ,
        OPEN_EXISTING,
        nullptr));
#else
    HANDLE hFile = (CreateFileW(fileName,
        GENERIC_READ,
        FILE_SHARE_READ,
        nullptr,
        OPEN_EXISTING,
        FILE_ATTRIBUTE_NORMAL,
        nullptr));
#endif
    if (INVALID_HANDLE_VALUE == hFile)  //打开文件失败
        return GetLastError();

官方似乎还对Windows版本做了区分，我这边也将其逻辑搬了过来

1.2 获得文件信息并检查文件的尺寸

 //获得文件信息
FILE_STANDARD_INFO fileInfo;
if (!GetFileInformationByHandleEx(hFile, FileStandardInfo, &fileInfo, sizeof(fileInfo)))
    return HRESULT_FROM_WIN32(GetLastError());

//检查文件尺寸
{
    //文件太大了，拒绝读取
    if (fileInfo.EndOfFile.HighPart > 0)
        return E_FAIL;

    //文件太小了，一定不是一个有效的DDS文件
    //DDS文件开头是一个魔法数(uint32_t)加DDS_HEADER，因此尺寸一定比它大
    if (fileInfo.EndOfFile.LowPart < (sizeof(uint32_t) + sizeof(DDS_HEADER)))
        return E_FAIL;

    std::cout << "文件尺寸合格，大小是：" << fileInfo.EndOfFile.LowPart << std::endl;
}

1.3 读取数据

//读取文件中的数据到fileDataBuffer中
{
    //创建足够的空间可读取文件数据
    *fileDataBuffer = new BYTE[fileInfo.EndOfFile.LowPart];
    if (!fileDataBuffer)//这里创建失败是因为超过内存限制
        return E_OUTOFMEMORY;
    //读取数据
    DWORD bytesRead = 0;    //读了多少BYTE
    if (!ReadFile(hFile, *fileDataBuffer, fileInfo.EndOfFile.LowPart, &bytesRead, nullptr))
    {
        delete[] fileDataBuffer;
        return GetLastError();
    }
    //如果读取的BYTE数目小于文件大小，则有问题
    if (bytesRead < fileInfo.EndOfFile.LowPart)
    {
        delete[] fileDataBuffer;
        return E_FAIL;
    }

    std::cout << "读取文件数据成功" << std::endl;
}

1.4 检查魔法数字

DDS.h中定义了一个魔法数字，此数字的值就是4个char：“DDS”加一个空格。
在这里插入图片描述
下面检查一下所读文件开头是不是它

//DDS文件一定会以一个魔法数字("DDS ")做开头，检查一下
{
    auto dwMagicNumber = *reinterpret_cast<const uint32_t*>(*fileDataBuffer);
    if (dwMagicNumber != DDS_MAGIC)
    {
        delete[] fileDataBuffer;
        return E_FAIL;
    }

    std::cout << "开头确实是“DDS ”" << std::endl;
}

1.5 获得文件头并检查

//文件头的位置是：文件初始位置 + 魔法数字("DDS ")的偏移
auto header_data = reinterpret_cast<const DDS_HEADER*>(*fileDataBuffer + sizeof(uint32_t));
//检查：
{
    //验证文件头是否有效
    if (header_data->size != sizeof(DDS_HEADER) ||
        header_data->ddspf.size != sizeof(DDS_PIXELFORMAT))
    {
        delete[] fileDataBuffer;
        return E_FAIL;
    }

     std::cout << "通过文件头的 size 和 ddspf.size 判断是一个有效的文件头"<<std::endl;
}

1.6 检查是否有DX10扩展

//检查是否有DX10扩展
bool bDXT10Header = false;
{
    //FOURCC: Four-character codes，四个字符的编码

    if ((header_data->ddspf.flags & DDS_FOURCC) &&  //ddspf.flags有DDS_FOURCC说明ddspf.fourCC有效
        //检查ddspf.fourCC的值是不是DX10
        (MAKEFOURCC('D', 'X', '1', '0') == header_data->ddspf.fourCC))
    {
        // 现在，文件的大小至少是： 魔法数字 + DDS_HEADER + DDS_HEADER_DXT10 了
        if (fileInfo.EndOfFile.LowPart < (sizeof(uint32_t) + sizeof(DDS_HEADER) + sizeof(DDS_HEADER_DXT10)))
        {
            delete[] fileDataBuffer;
            return E_FAIL;
        }

        bDXT10Header = true;
    }

    std::cout << "是否有DX10扩展：" << (bDXT10Header ? "true" : "false") << std::endl;
}

首先，代码中的术语 “FOURCC” 指的是：Four-character codes，四字符的编码。

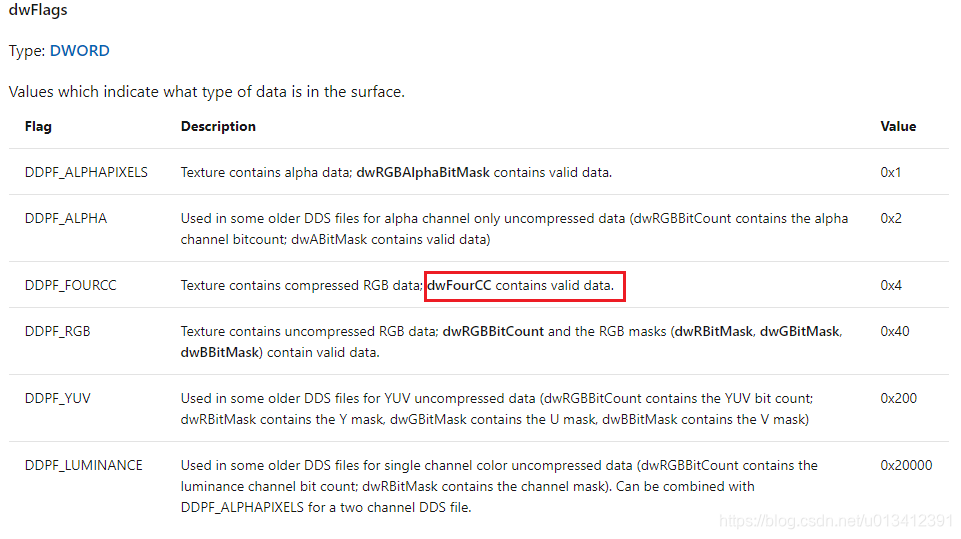

在 DDS_HEADER 中的 DDS_PIXELFORMAT ddspf 的dwFlags，其中一个flag DDPF_FOURCC 标志着它的fourCC成员是否包含一个有效的数据
在这里插入图片描述
如果包含，则接下来会检查fourCC的值是不是正好等于'D', 'X', '1', '0'，如果是则表明它是一个DX10扩展。

1.7 最终返回所有需要的DDS数据

//最终返回所有读取到的DDS数据
{
    //文件头
    *header = header_data;

    //图像数据的偏移
    uint32_t bitData_offset =
        sizeof(uint32_t)                                    //魔法数字
        + sizeof(DDS_HEADER)                                //DDS文件头
        + (bDXT10Header ? sizeof(DDS_HEADER_DXT10) : 0);    //可能的DX10扩展
    //图像数据指针：
    *bitData = *fileDataBuffer + bitData_offset;

    //图像数据的尺寸
    *bitSize = fileInfo.EndOfFile.LowPart - bitData_offset;

    std::cout << "读取成功，得到图像数据的尺寸是："<< *bitSize << std::endl;
}

2. 根据DDS的数据解析出基本信息

下面深入LogBasicDataFromDDS函数

2.1 获得图像宽高深

UINT width = header->width;     //宽度
UINT height = header->height;   //高度
UINT depth = header->depth;     //深度

std::cout << "宽度:" << width << "," << "高度:" << height << "," << "深度:" << depth << std::endl;

2.2 检查是否有DX10扩展

接下来的一些逻辑还和是否有DX10扩展有关，所以这里再检查一次

//检查是否有dx10扩展
const DDS_HEADER_DXT10* d3d10ext =
    ((header->ddspf.flags & DDS_FOURCC) && (MAKEFOURCC('D', 'X', '1', '0') == header->ddspf.fourCC)) ?
    reinterpret_cast<const DDS_HEADER_DXT10*>(reinterpret_cast<const uint8_t*>(header) + sizeof(DDS_HEADER))
    : nullptr;
std::cout << "是否有DX10扩展：" << (d3d10ext ? "true" : "false") << std::endl;

如果无扩展，则d3d10ext的值为nullptr，后续将通过此值来判断。

2.3 获得格式（DXGI_FORMAT）

//获得格式
DXGI_FORMAT format = DXGI_FORMAT_UNKNOWN;
{
    if (d3d10ext == nullptr)//如果无DX10扩展
    {
        //通过文件头的 DDS_PIXELFORMAT ddspf
        format = GetDXGIFormat(header->ddspf);

        if (format == DXGI_FORMAT_UNKNOWN) //没找到格式
            return ERROR_NOT_SUPPORTED;
    }
    else //有DX10扩展
    {
        switch (d3d10ext->dxgiFormat)
        {
        case DXGI_FORMAT_AI44:
        case DXGI_FORMAT_IA44:
        case DXGI_FORMAT_P8:
        case DXGI_FORMAT_A8P8:
            return ERROR_NOT_SUPPORTED;
        }

        //通过dx10扩展上的信息
        format = d3d10ext->dxgiFormat;
    }

    if (BitsPerPixel(format) == 0)     //格式不支持
        return ERROR_NOT_SUPPORTED;

    std::cout << "格式：" << GetEnumString_DXGI_FORMAT(format) << " 位数：" << BitsPerPixel(format) << std::endl;
}

首先需要指出，这里需要两个函数：

  • DXGI_FORMAT GetDXGIFormat(const DDS_PIXELFORMAT& ddpf)函数通过一个给定的DDS_PIXELFORMAT数据判断出实际的DXGI_FORMAT格式。
  • size_t BitsPerPixel(_In_ DXGI_FORMAT fmt)函数得到一个DXGI_FORMAT格式对应有几位（bit）。如果格式不支持则返回0。

这两个函数我都从DirectXTex/DDSTextureLoader/DDSTextureLoader11.cpp中拷贝了过来。

然后，逻辑上分为两部分：

GetEnumString_DXGI_FORMAT函数负责将格式转换为能显示的字符串，其得到的方式记录在之前的博客《制作一个小工具：自动生成“将特定枚举值转换成字符串的C++函数”的代码》中。

2.4 得到纹理的种类（普通2D贴图？立方体？3D体数据？）

关于“纹理的种类”，有下面几个变量可以描述：

uint32_t resDim = D3D11_RESOURCE_DIMENSION_UNKNOWN; //资源的维度，例如体数据是三维
UINT arraySize = 1;                                 //纹理有几张，例如立方体纹理是6张
bool isCubeMap = false;                             //是否是立方体纹理

随后，也根据是否有DX10扩展分为了两种情况：

对于无DX10扩展的情况：

if (header->flags & DDS_HEADER_FLAGS_VOLUME)//查看是否是3D纹理
{
    resDim = D3D11_RESOURCE_DIMENSION_TEXTURE3D;
}
else //不是3D纹理
{
    //caps2上有cubemap相关的信息
    if (header->caps2 & DDS_CUBEMAP)
    {
        //这里要求必须有六个面
        if ((header->caps2 & DDS_CUBEMAP_ALLFACES) != DDS_CUBEMAP_ALLFACES)
            return ERROR_NOT_SUPPORTED;

        arraySize = 6;
        isCubeMap = true;
    }

    depth = 1;
    resDim = D3D11_RESOURCE_DIMENSION_TEXTURE2D;

    // Note there's no way for a legacy Direct3D 9 DDS to express a '1D' texture
}

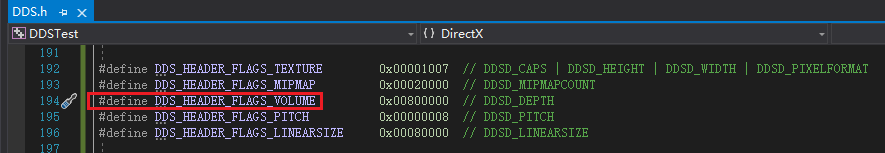

首先，它靠DDS_HEADER 的Flags成员来判断是否是体数据：
在这里插入图片描述

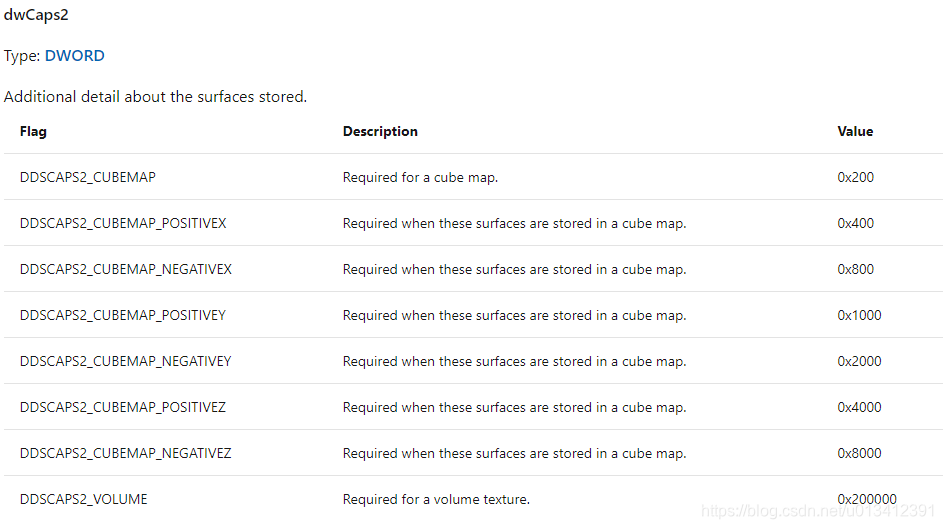

随后，它依靠DDS_HEADER 的caps2成员来判断是否是CubeMap：
在这里插入图片描述

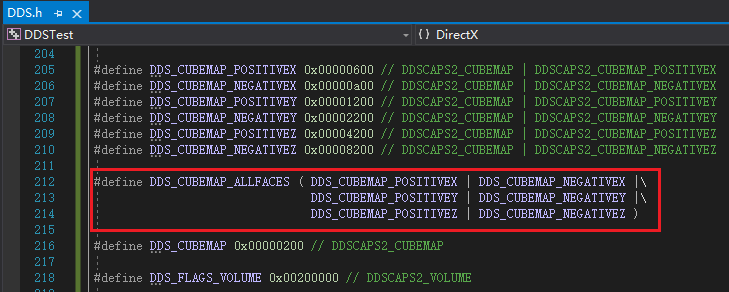

而DDS_CUBEMAP_ALLFACES意味着所有的六个面都在：
在这里插入图片描述

对于有DX10扩展的情况：

arraySize = d3d10ext->arraySize;

if (arraySize == 0)
    return HRESULT_FROM_WIN32(ERROR_INVALID_DATA);

switch (d3d10ext->resourceDimension)
{
case D3D11_RESOURCE_DIMENSION_TEXTURE1D:
    // D3DX writes 1D textures with a fixed Height of 1
    if ((header->flags & DDS_HEIGHT) && height != 1)
        return ERROR_INVALID_DATA;

    height = depth = 1;
    break;

case D3D11_RESOURCE_DIMENSION_TEXTURE2D:
    if (d3d10ext->miscFlag & D3D11_RESOURCE_MISC_TEXTURECUBE)
    {
        arraySize *= 6;
        isCubeMap = true;
    }
    depth = 1;
    break;

case D3D11_RESOURCE_DIMENSION_TEXTURE3D:
    if (!(header->flags & DDS_HEADER_FLAGS_VOLUME))
        return ERROR_INVALID_DATA;

    if (arraySize > 1)
        return ERROR_NOT_SUPPORTED;

    break;

default:
    return ERROR_NOT_SUPPORTED;
}

resDim = d3d10ext->resourceDimension;

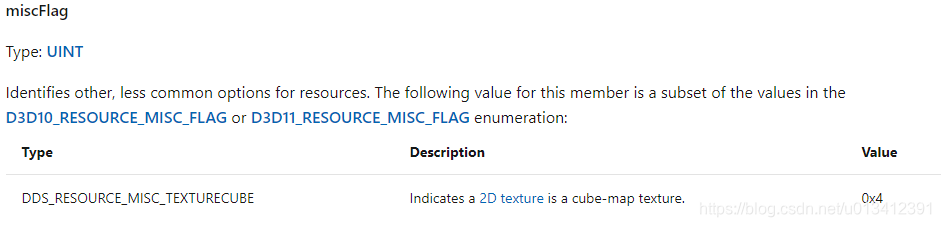

它依靠DDS_HEADER_DXT10的miscFlag成员来判断是否是一个CubeMap：
在这里插入图片描述

完整代码

#include <iostream>

#include <Windows.h>

#include<d3d11.h>

#include "DDS.h"
#include "DDSHelper.h"

#include "HRESULTStrings.h"
#include "GetEnumString_DXGI_FORMAT.h"
#include "GetEnumString_D3D11_RESOURCE_DIMENSION.h"

using namespace DirectX;

//从文件中读取DDS的文件头与图像数据
HRESULT LoadTextureDataFromFile(
    const wchar_t* fileName,        //dds文件名
    BYTE** fileDataBuffer,          //容纳文件数据的Buffer指针
    const DDS_HEADER** header,      //dds文件头
    const uint8_t** bitData,        //图像数据
    size_t* bitSize                 //图像数据的尺寸
)
{
    //打开文件
#if (_WIN32_WINNT >= _WIN32_WINNT_WIN8)
    HANDLE hFile = (CreateFile2(fileName,
        GENERIC_READ,
        FILE_SHARE_READ,
        OPEN_EXISTING,
        nullptr));
#else
    HANDLE hFile = (CreateFileW(fileName,
        GENERIC_READ,
        FILE_SHARE_READ,
        nullptr,
        OPEN_EXISTING,
        FILE_ATTRIBUTE_NORMAL,
        nullptr));
#endif
    if (INVALID_HANDLE_VALUE == hFile)  //打开文件失败
        return GetLastError();

    //获得文件信息
    FILE_STANDARD_INFO fileInfo;
    if (!GetFileInformationByHandleEx(hFile, FileStandardInfo, &fileInfo, sizeof(fileInfo)))
        return HRESULT_FROM_WIN32(GetLastError());

    //检查文件尺寸
    {
        //文件太大了，拒绝读取
        if (fileInfo.EndOfFile.HighPart > 0)
            return E_FAIL;

        //文件太小了，一定不是一个有效的DDS文件
        //DDS文件开头是一个魔法数(uint32_t)加DDS_HEADER，因此尺寸一定比它大
        if (fileInfo.EndOfFile.LowPart < (sizeof(uint32_t) + sizeof(DDS_HEADER)))
            return E_FAIL;

        std::cout << "文件尺寸合格，大小是：" << fileInfo.EndOfFile.LowPart << std::endl;
    }

    //读取文件中的数据到fileDataBuffer中
    {
        //创建足够的空间可读取文件数据
        *fileDataBuffer = new BYTE[fileInfo.EndOfFile.LowPart];
        if (!fileDataBuffer)//这里创建失败是因为超过内存限制
            return E_OUTOFMEMORY;
        //读取数据
        DWORD bytesRead = 0;    //读了多少BYTE
        if (!ReadFile(hFile, *fileDataBuffer, fileInfo.EndOfFile.LowPart, &bytesRead, nullptr))
        {
            delete[] fileDataBuffer;
            return GetLastError();
        }
        //如果读取的BYTE数目小于文件大小，则有问题
        if (bytesRead < fileInfo.EndOfFile.LowPart)
        {
            delete[] fileDataBuffer;
            return E_FAIL;
        }

        std::cout << "读取文件数据成功" << std::endl;
    }

    //DDS文件一定会以一个魔法数字("DDS ")做开头，检查一下
    {
        auto dwMagicNumber = *reinterpret_cast<const uint32_t*>(*fileDataBuffer);
        if (dwMagicNumber != DDS_MAGIC)
        {
            delete[] fileDataBuffer;
            return E_FAIL;
        }

        std::cout << "开头确实是“DDS ”" << std::endl;
    }

    //文件头的位置是：文件初始位置 + 魔法数字("DDS ")的偏移
    auto header_data = reinterpret_cast<const DDS_HEADER*>(*fileDataBuffer + sizeof(uint32_t));
    //检查：
    {
        //验证文件头是否有效
        if (header_data->size != sizeof(DDS_HEADER) ||
            header_data->ddspf.size != sizeof(DDS_PIXELFORMAT))
        {
            delete[] fileDataBuffer;
            return E_FAIL;
        }

        std::cout << "通过文件头的 size 和 ddspf.size 判断是一个有效的文件头"<<std::endl;
    }

    //检查是否有DX10扩展
    bool bDXT10Header = false;
    {
        //FOURCC: Four-character codes，四个字符的编码

        if ((header_data->ddspf.flags & DDS_FOURCC) &&  //ddspf.flags有DDS_FOURCC说明ddspf.fourCC有效
            //检查ddspf.fourCC的值是不是DX10
            (MAKEFOURCC('D', 'X', '1', '0') == header_data->ddspf.fourCC))
        {
            // 现在，文件的大小至少是： 魔法数字 + DDS_HEADER + DDS_HEADER_DXT10 了
            if (fileInfo.EndOfFile.LowPart < (sizeof(uint32_t) + sizeof(DDS_HEADER) + sizeof(DDS_HEADER_DXT10)))
            {
                delete[] fileDataBuffer;
                return E_FAIL;
            }

            bDXT10Header = true;
        }

        std::cout << "是否有DX10扩展：" << (bDXT10Header ? "true" : "false") << std::endl;
    }

    //最终返回所有读取到的DDS数据
    {
        //文件头
        *header = header_data;

        //图像数据的偏移
        uint32_t bitData_offset =
            sizeof(uint32_t)                                    //魔法数字
            + sizeof(DDS_HEADER)                                //DDS文件头
            + (bDXT10Header ? sizeof(DDS_HEADER_DXT10) : 0);    //可能的DX10扩展
        //图像数据指针：
        *bitData = *fileDataBuffer + bitData_offset;

        //图像数据的尺寸
        *bitSize = fileInfo.EndOfFile.LowPart - bitData_offset;

        std::cout << "读取成功，得到图像数据的尺寸是："<< *bitSize << std::endl;
    }


    return S_OK;
}

//根据DDS的数据解析出基本信息
HRESULT LogBasicDataFromDDS(
    const DDS_HEADER* header,       //dds文件头
    const uint8_t* bitData,         //图像数据
    size_t bitSize,                 //图像数据的尺寸
    const wchar_t* outputPath_noExt //输出的文件名（不带后缀）
)
{
    UINT width = header->width;     //宽度
    UINT height = header->height;   //高度
    UINT depth = header->depth;     //深度
    std::cout << "宽度:" << width << "," << "高度:" << height << "," << "深度:" << depth << std::endl;

    //检查是否有dx10扩展
    const DDS_HEADER_DXT10* d3d10ext =
        ((header->ddspf.flags & DDS_FOURCC) && (MAKEFOURCC('D', 'X', '1', '0') == header->ddspf.fourCC)) ?
        reinterpret_cast<const DDS_HEADER_DXT10*>(reinterpret_cast<const uint8_t*>(header) + sizeof(DDS_HEADER))
        : nullptr;
    std::cout << "是否有DX10扩展：" << (d3d10ext ? "true" : "false") << std::endl;

    //获得格式
    DXGI_FORMAT format = DXGI_FORMAT_UNKNOWN;
    {
        if (d3d10ext == nullptr)//如果无DX10扩展
        {
            //通过文件头的 DDS_PIXELFORMAT ddspf
            format = GetDXGIFormat(header->ddspf);

            if (format == DXGI_FORMAT_UNKNOWN) //没找到格式
                return ERROR_NOT_SUPPORTED;
        }
        else //有DX10扩展
        {
            switch (d3d10ext->dxgiFormat)
            {
            case DXGI_FORMAT_AI44:
            case DXGI_FORMAT_IA44:
            case DXGI_FORMAT_P8:
            case DXGI_FORMAT_A8P8:
                return ERROR_NOT_SUPPORTED;
            }

            //通过dx10扩展上的信息
            format = d3d10ext->dxgiFormat;
        }

        if (BitsPerPixel(format) == 0)     //格式不支持
            return ERROR_NOT_SUPPORTED;

        std::cout << "格式：" << GetEnumString_DXGI_FORMAT(format) << " 位数：" << BitsPerPixel(format) << std::endl;
    }

    //得到纹理的种类
    uint32_t resDim = D3D11_RESOURCE_DIMENSION_UNKNOWN; //资源的维度，例如体数据是三维
    UINT arraySize = 1;                                 //纹理有几张，例如立方体纹理是6张
    bool isCubeMap = false;                             //是否是立方体纹理
    {
        if (d3d10ext == nullptr)//如果无DX10扩展
        {
            if (header->flags & DDS_HEADER_FLAGS_VOLUME)//查看是否是3D纹理
            {
                resDim = D3D11_RESOURCE_DIMENSION_TEXTURE3D;
            }
            else //不是3D纹理
            {
                //caps2上有cubemap相关的信息
                if (header->caps2 & DDS_CUBEMAP)
                {
                    //这里要求必须有六个面
                    if ((header->caps2 & DDS_CUBEMAP_ALLFACES) != DDS_CUBEMAP_ALLFACES)
                        return ERROR_NOT_SUPPORTED;

                    arraySize = 6;
                    isCubeMap = true;
                }

                depth = 1;
                resDim = D3D11_RESOURCE_DIMENSION_TEXTURE2D;

                // Note there's no way for a legacy Direct3D 9 DDS to express a '1D' texture
            }
        }
        else                    //有DX10扩展
        {
            arraySize = d3d10ext->arraySize;

            if (arraySize == 0)
                return HRESULT_FROM_WIN32(ERROR_INVALID_DATA);

            switch (d3d10ext->resourceDimension)
            {
            case D3D11_RESOURCE_DIMENSION_TEXTURE1D:
                // D3DX writes 1D textures with a fixed Height of 1
                if ((header->flags & DDS_HEIGHT) && height != 1)
                    return ERROR_INVALID_DATA;

                height = depth = 1;
                break;

            case D3D11_RESOURCE_DIMENSION_TEXTURE2D:
                if (d3d10ext->miscFlag & D3D11_RESOURCE_MISC_TEXTURECUBE)
                {
                    arraySize *= 6;
                    isCubeMap = true;
                }
                depth = 1;
                break;

            case D3D11_RESOURCE_DIMENSION_TEXTURE3D:
                if (!(header->flags & DDS_HEADER_FLAGS_VOLUME))
                    return ERROR_INVALID_DATA;

                if (arraySize > 1)
                    return ERROR_NOT_SUPPORTED;

                break;

            default:
                return ERROR_NOT_SUPPORTED;
            }

            resDim = d3d10ext->resourceDimension;
        }

        std::cout << "资源的维度：" << GetEnumString_D3D11_RESOURCE_DIMENSION((D3D11_RESOURCE_DIMENSION)resDim) << std::endl;
        std::cout << "纹理有几张：" << arraySize << std::endl;
        std::cout << "是否是CubeMap：" << (isCubeMap ? "true" : "false")<<std::endl;
    }

    return S_OK;
}


int main()
{
    //测试读取的dds文件名
    const wchar_t* ddsFileName = L"D:/Temp/uffizi_cross.dds";
    //输出的路径
    const wchar_t* outputPath = L"D:/Temp/output";

    std::wcout << "尝试读取文件：" << ddsFileName << std::endl;

    //DDS的数据：
    BYTE* fileDataBuffer = NULL;        //容纳文件数据的Buffer
    const DDS_HEADER* header = nullptr; //指向dds文件头的指针
    const uint8_t* bitData = nullptr;   //指向图像数据的指针
    size_t bitSize = 0;                 //图像数据的尺寸

    //根据DDS的数据解析出基本信息
    HRESULT hr = LoadTextureDataFromFile(ddsFileName, &fileDataBuffer, &header, &bitData, &bitSize);

    if (hr != S_OK)//读取失败：
    {
        std::cout << "LoadTextureDataFromFile失败" << std::endl;

        //输出hr代表的信息
        std::cout << GetHRESULTMessage(hr);

        //释放Buffer
        if (fileDataBuffer)
            delete[] fileDataBuffer;

        return 0;
    }


    //根据DDS的数据创建Bmp图片
    hr = LogBasicDataFromDDS(header, bitData, bitSize, outputPath);

    if (hr != S_OK)//创建失败：
    {
        std::cout << "CreateBmpTextureFromDDS失败" << std::endl;

        //输出hr代表的信息
        std::cout << GetHRESULTMessage(hr);
    }

    //释放Buffer
    if (fileDataBuffer)
        delete[] fileDataBuffer;

    return 0;
}

测试

尝试读取Microsoft DirectX SDK (June 2010)中的：

  • 【DDSWithoutD3DX11】的seafloor.dds
  • 【HDRFormats】的uffizi_cross.dds
尝试读取文件：D:/Temp/seafloor.dds
文件尺寸合格，大小是：43832
读取文件数据成功
开头确实是“DDS ”
通过文件头的 size 和 ddspf.size 判断是一个有效的文件头
是否有DX10扩展：false
读取成功，得到图像数据的尺寸是：43704
宽度:256,高度:256,深度:0
是否有DX10扩展：false
格式：DXGI_FORMAT_BC1_UNORM 位数：4
资源的维度：D3D11_RESOURCE_DIMENSION_TEXTURE2D
纹理有几张：1
是否是CubeMap：false

尝试读取文件：D:/Temp/uffizi_cross.dds
文件尺寸合格，大小是：12583040
读取文件数据成功
开头确实是“DDS ”
通过文件头的 size 和 ddspf.size 判断是一个有效的文件头
是否有DX10扩展：false
读取成功，得到图像数据的尺寸是：12582912
宽度:512,高度:512,深度:0
是否有DX10扩展：false
格式：DXGI_FORMAT_R16G16B16A16_FLOAT 位数：64
资源的维度：D3D11_RESOURCE_DIMENSION_TEXTURE2D
纹理有几张：6
是否是CubeMap：true
DDS文件格式
自由理想的足迹
05-03 1万+
DX中开发的游戏DDS是首选，就类似ios中的pvr格式一样强大，因为那是显卡支持的。 一、DX下DDS文件的优点： 1.cpu上运算速度快，不需要解析为RGB数据就可以直接由DX函数加载提交给显卡渲染贴图。 2.内存占用少效率高，因为不需要创建临时的内存来存放解析的数据，所以避免了内存和申请释放和内存飙升。 3.压缩效率高，通过更少为位数有损压缩，但是画质也非常好，压缩效
dds格式纹理文件
04-15
给大家提供几张dds格式的纹理文件，做OpenGL纹理压缩的程序员们可能会用到它。
js把base64串解析成中文_PWD、AEF、MAPE文件解析全攻略（上）
weixin_39774905的博客
11-25 899
前言这一段时间了解到很多人都想做寻秦，但是迫于无法从现有的文件中解析出有用的资源，所以不得不放弃。为了降低大家的开发难度，所以我现在分享一下解析的方法。这个方法是解析PWD、AEF、MAPE文件的。不过提取出的素材仅用于学习哦，我们是没有版权的。文件介绍首先我们会从最简单的pwd文件开始讲起，然后再讲aef文件，最后才是mape文件，不过在讲之前，我先说一下这些文件的含义，如果不感兴趣可...
DDS文件格式解析
热门推荐
tiandyoin的专栏
04-13 1万+
DS是DirectDrawSurface的缩写，它是DirectX纹理压缩（DirectX TextureCompression，简称DXTC）的产物。 DXTC减少了纹理内存消耗的50%甚至更多，有3种DXTC的格式可供使用，分别是DXT1，DXT3和DXT5。 DXT1 压缩比例：1:8 压缩比最高，它只有1BitAlpha，Alpha通道信息几乎完全丧失。一般将不带Alpha通道的图片
（转）dds纹理
weixin_34148456的博客
11-05 212
要渲染看起来真实的场景，最好是使用高分辨率而且颜色丰富的纹理，但这样的纹理可能会耗费大量的内存，例如，一张每像素16位颜色的256 x 256纹理将使用128KB的内存。如果在该纹理中使用多级渐进纹理，还需要额外的43KB内存。一个使用50张这种纹理的场景将需要8MB的内存，如果需要更强的真实性，可以使用每像素32位颜色的512 x 512纹理，但那就需要8倍的内存。 为了减少纹理消耗的系统带宽...
DDS纹理文件格式
iamlegendary的博客
12-24 5314
DDS文件格式要追述到S3(Silicon & Software Systems)公司提出的一种纹理压缩格式S3TC(S3 Texture Compression), 其目的是通过对纹理的压缩, 以达到节约系统带宽并提高效能的目的. S3TC就是通过压缩方式, 利用有限的纹理缓存空间来存储更多的纹理, 因为它支持6:1的压缩比例, 所以6M的纹理可以被压缩为1M存放在材质缓存中, 从而在节约了缓存的
解析DDS格式纹理文件：Node与浏览器的实现
标题中提到的“parse-dds:解析DDS纹理文件的标头”，主要涉及的知识点是DDS文件格式解析，尤其是其标头部分。DDS文件格式是DirectDraw Surface的缩写，是一种微软公司开发的用于存储图像和纹理数据的文件格式，它...
dds2pngdds格式批量转换png
01-09
在计算机图形学领域，DDS（DirectDraw Surface）是一种常见的纹理图像格式，主要由Microsoft开发用于DirectX图形API。DDS文件可以存储压缩或未压缩的纹理数据，包括颜色、深度、法线贴图、环境映射等信息。在游戏...
解析colga30文件：图像或纹理格式验证
- 遇到“不是有效的图像或纹理文件”的错误提示时，意味着文件可能已损坏、格式不正确或文件头信息丢失，导致程序无法识别它。 - 在处理此类问题时，需要检查文件是否已损坏，确认文件格式是否与要求一致，如果是在...
DDS格式文件缩略图
10-22
DDS（DirectDraw Surface）是一种由微软开发的图形文件格式，主要用于存储纹理和其他图像数据，尤其在游戏和3D图形编程中广泛应用。DDS格式文件能够直接被DirectX API读取，从而提高了图形处理的效率。DDS文件可以...
单头库dds-ktx实现KTX与DDS格式图像读取
1. **文件格式解析**：库文件需要能够解析DDS和KTX文件格式的结构，包括理解文件头信息，确定像素数据布局。 2. **内存管理**：在读取文件时，库需要有效管理内存，包括分配内存用于存储文件数据，以及在数据读取后...
DDS格式文件转PS 文件
09-05
3DMAX DDS文件转PS
parse-dds:解析DDS纹理文件的标头
05-22
解析dds 在Node和浏览器中解析DDS纹理头。 它改编自的精彩的 。 当前，这仅支持有限范围的常见DDS格式： DXT1（RGB） DXT3（RGBA） DXT5（RGBA） 立方体贴图（RGBA32f）-如来自和 有关Node中的示例，请参见 ；有关WebGL压缩纹理的示例，请参见 。 拉请求欢迎。 例子 var parse = require ( 'parse-dds' ) var buffer = new Uint8Array ( ... DDS file . . . ) var dds = parse ( buffer ) console . log ( dds . format ) // 'dxt1' console . log ( dds . shape ) // [ width, height ] console . log ( dds . ima
DDS 文件
bmabma
01-17 433
DDS 文件 2012年01月04日 　　dds是DirectDraw Surface的缩写，实际上，它是DirectX纹理压缩（DirectX Texture Compression，简称DXTC）的产物。DXTC减少了纹理内存消耗的50%甚至更多，有3种DXTC的格式可供使用，它们分别是DXT1，DXT3和DXT5。 　　在OrigoEngine的材质系统中，可以看到很多的dds...
纹理压缩（Texture compression） -- DDS
XP_lmq的专栏
04-20 1万+
原文转载自： 纹理压缩       贴图是在 3D 场景中，增加真实性的一个重要的工具。就像一般的影像一样，贴图的大小愈大，它的图像就愈精细。事实上，贴图往往需要比一般的影像更大。因为，在 3D 场景中，观察者可能会很靠近贴图，使得贴图需要放大很多倍，而造成模糊的现象。所以，一般来说，如果可能的话，贴图愈大就愈好。      不过，贴图是非常占用内存空间的。现在的贴图都是以不压缩的形式存放
【Visual C++】游戏开发笔记三十 DirectX11 2D纹理映射知识全攻略
zhangziyangup
07-30 401
本系列文章由zhmxy555（毛星云）编写，转载请注明出处。 http://blog.csdn.net/zhmxy555/article/details/7801729 作者：毛星云 邮箱： happylifemxy@qq.com 本节知识先是对DirectX11关于2D纹理映射方面基础知识的一个讲解，然后通过一个demo的创建过程来将学到的理论知识付诸实践。 一、引...
dds纹理
顺其自然~专栏
06-28 715
dds是DirectDraw Surface的缩写，实际上，它是DirectX纹理压缩（DirectX Texture Compression，简称DXTC）的产物。DXTC减少了纹理内存消耗的50%甚至更多，有3种DXTC的格式可供使用，它们分别是DXT1，DXT3和DXT5。在OrigoEngine的材质系统中，可以看到很多的dds文件。
解析DDS文件格式并提取图像数据
最新发布
qq_54098120的博客
11-18 1443
DDS（DirectDraw Surface）文件格式最初由微软为DirectX图形API设计，用于存储纹理图像和环境映射图。它不仅支持未压缩的像素格式，还可以存储多种压缩纹理格式（如DXT系列）。这些压缩纹理格式能够有效减小图像数据的大小，减少内存占用，尤其是在处理复杂的3D图像时。通过手动解析DDS文件，我们能够更灵活地读取图像数据，而不依赖于第三方图像库。这为一些特殊场景提供了方便，尤其是当需要自定义图像处理或提高性能时。
php base64转中文,汉字转化base64
weixin_39744554的博客
03-22 1738
将一个汉字转化为base64utf8中一个汉字占3个字节(byte)，一个字节占8个位(bit)，位就是二进制中的一个(0/1)所以一个汉字可以用3段8位的二进制表示base64就是把这些38形式的变为46形式的，然后对拆分的4*6形式的每段前面补零，再将其转为10进制，根据得到的数，找出base64对应位置上的值，过程如下：// 将一个汉字转化为二进制表示console.log(Buffer.f...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
