写一个小工具来可视化VisualStudio中项目之间的依赖关系（1.针对sln中的信息）

本篇主要对问题进行分析，尝试对项目间依赖关系进行解析，但只是解析出了.sln中的信息。对于完整的工具，详见下一篇。

目标

Visual Studio 中，一个“解决方案”（.sln）包含多个“项目”（.vcxproj）。
而项目之间有依赖关系：

当对一个项目进行生成时，它总会先确保其所依赖的项目先被生成。这样整体就会以一个正确的顺序生成。

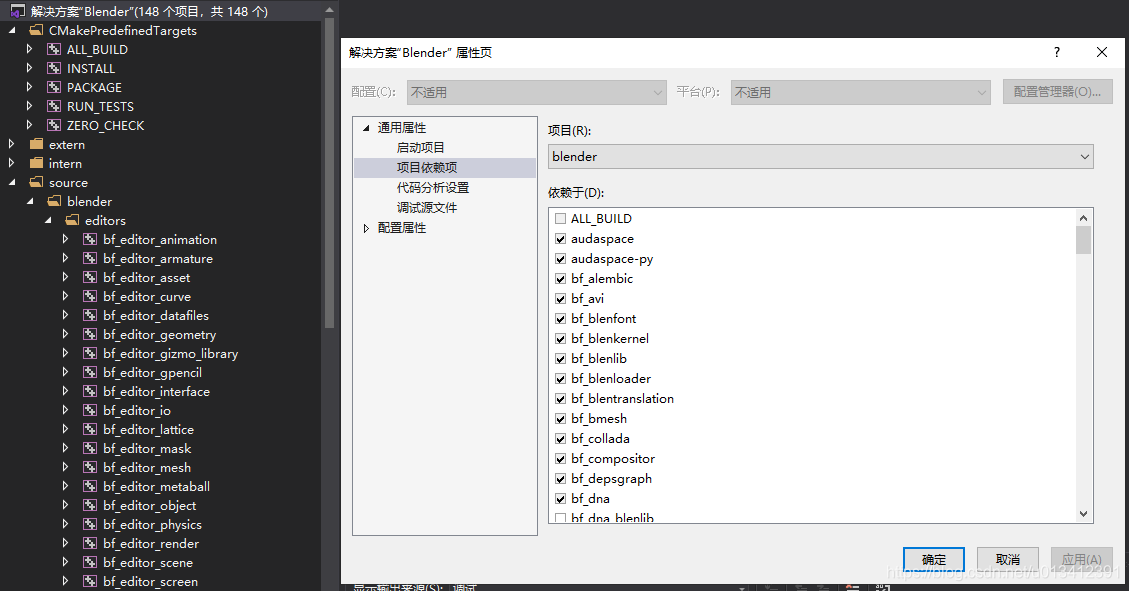

当项目变多时，我期望能用一个图来可视化这些关系以便观察。但我暂时还没找到特别方便的工具。

---

不过，想了一下，其实这样的工具不难实现，我在之前的博客《为代码文件的include关系生成Mermaid图》和《为代码中的类继承关系生成Mermaid图》都做了类似的东西。这次的区别只在于——所谓的“关系”变为了“项目间依赖关系”。

而“项目间依赖关系”的数据一定是保存在文件中的，我想应该是.sln文件或.vcxproj文件，他们都是可阅读的文本文件，而非不可阅读的二进制文件。因此我可以对其进行解析。

因此，本篇的目标是完成这样的小工具。大体步骤如下：

1. 研究“项目间依赖关系”的信息如何从代码上获取
2. 解析出“项目间依赖关系”并生成Mermaid图

找到“项目间依赖关系”信息存在哪里

对于这个问题，有多种方法解决，例如：

1. 查阅官方文档。优点是权威，缺点是不一定能找到，花费的时间长短也不一定。
2. 先有一个自己的假设，比如 是 .sln文件或 .vcxproj文件中写了一个项目依赖的项目的名字 。然后通过 ”字符串搜索“ 的方式来找到具体的位置。当自己有假设时这个方法的优点就是快。但缺点是不稳定，因为假设不一定对，而”字符串搜索“的结果也可能有歧义。
3. 通过实验：比较指定项目依赖项的“前”与“后”，文件之间的差异。

此时我决定采用第3种。因为构建这样一个实验是相对简单的，而且通过实验一定能知道结果。
（当然并不是说这三种方法是互斥的，它们其实也可以结合，比如从 2 和 3 方法中获得思路并最后在官方文档中求证）

---

我做了小实验（详细操作见【附录：实验细节】）之后发现，在指定了一个项目的依赖项目之后，.sln会添加内容：
（下图中test2项目依赖testProjA项目）

又经过对更复杂的工程的.sln文件进行比对后，我得出结论：

.sln中，每一个项目都以Project后跟一系列项目的数据的一行做开头，以EndProject这一行做结尾。在其中 ProjectSection(ProjectDependencies) = postProject 一行之后跟着数行其依赖的项目所对应的编码，然后以EndProjectSection结束。

写成代码的话就是：

Project("{xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx}") = "项目A的名字", "项目A的.vcxproj文件", "{项目A的编码}"
	ProjectSection(ProjectDependencies) = postProject
		{项目A的所依赖的第1个项目的编码} = {项目A的所依赖的第1个项目的编码}
		{项目A的所依赖的第2个项目的编码} = {项目A的所依赖的第2个项目的编码}
		{项目A的所依赖的第3个项目的编码} = {项目A的所依赖的第3个项目的编码}
	EndProjectSection
EndProject

编写代码

在上一步分析出格式之后，“解析出依赖关系”变成了一个纯字符串处理的问题。

我的思路大概是这样：

1. 以“行”为单位读取.sln文件内容
2. 将行按项目来分割，标准是：以Project为开头的行起始，以EndProject的行结束。这些行的内容对应存储为一个ProjectInfo
3. 解析出ProjectInfo项目的名字。和项目的编码。
4. 遍历每一个ProjectInfo，找到 ProjectSection(ProjectDependencies) = postProject 一行，然后对接下来的每一行读取其编码，只需要比对其他ProjectInfo中的编码就可以知道其依赖项目的名字了。重复此操作直到 EndProjectSection 。
5. 将上一步得到的依赖关系按照 Mermaid 的格式输出出来

具体代码如下：

#include <iostream>
#include<vector>
using namespace std;

//一个项目所对应的信息
struct ProjectInfo
{
    //读取到的每一行信息
    vector<string> lines;

    //项目名字
    string Name;
    //项目编码
    string Code;

    //所依赖的项目
    vector<ProjectInfo* >DependProjects;
};

//从字符串中分割得到信息的辅助函数
vector<string> StringSplitter(string source, char startChar, char endChar)
{
    vector<string> result;
    string current;
    bool working = false;
    for (int i = 0; i < source.size(); i++)
    {
        if (working)
        {
            if (source[i] == endChar)
            {
                result.push_back(current);
                current.clear();
                working = false;
            }
            else
                current.push_back(source[i]);
        }
        else if (source[i] == startChar)
            working = true;
    }

    return result;
}

int main()
{
    //.sln文件的路径
    const string slnFile = "D:/Temp/renderdoc.sln";

    //读取文件
    FILE* file;
    {
        fopen_s(&file, slnFile.c_str(), "r");
        if (!file)
        {
            cout << "打开文件失败" << endl;
            return -1;
        }
    }

    //读取所有的项目信息
    vector<ProjectInfo> projects;
    {
        ProjectInfo* CurrentProject = nullptr;//当前正在添加信息的项目

         //读取每一行
        char buff[1024];
        while (fgets(buff, 1024, file) != nullptr)
        {
            string line = buff;

            if (line.find("Project") == 0)//如果找到"Project"且是在开头，则说明是新项目
            {
                projects.push_back(ProjectInfo());
                CurrentProject = &projects[projects.size() - 1];
            }

            if (CurrentProject != nullptr)//如果当前项目不为空，则添加此行到项目信息中
                CurrentProject->lines.push_back(line);

            if (line.find("EndProject") == 0)//如果找到"EndProject"且是在开头，则说明项目结束
                CurrentProject = nullptr;
        }
    }

    //遍历每一个项目找到其名字与编号
    for (ProjectInfo& p : projects)
    {
        //Project("{8BC9CEB8-8B4A-11D0-8D11-00A0C91BC942}") = "renderdocshim", "renderdocshim\renderdocshim.vcxproj", "{6DEE3F12-F2F8-42CA-865A-578D0FD11387}"
        auto SubStrs = StringSplitter(p.lines[0],'\"', '\"');

        p.Name = SubStrs[1];

        p.Code = StringSplitter(SubStrs[3], '{', '}')[0];
    }

    //遍历每一个项目找到其依赖的项目
    for (ProjectInfo& p : projects)
    {
        bool DependenciesLines = false;

        for (auto line : p.lines)
        {
            if (DependenciesLines)
            {
                if (line.find("EndProjectSection") != string::npos)//如果找到"EndProjectSection"则结束写依赖的项目
                    DependenciesLines = false;
                else    //这是一条表示依赖的行
                {
                    //依赖的项目的编码
                    string DpdProjCode = StringSplitter(line, '{', '}')[0];

                    //找到依赖的项目
                    for (ProjectInfo& other : projects)
                        if (other.Code == DpdProjCode)
                            p.DependProjects.push_back(&other);
                }
            }

            if (line.find("ProjectSection(ProjectDependencies) = postProject") != string::npos)//如果找到"ProjectSection(ProjectDependencies) = postProject"则开始写依赖的项目
                DependenciesLines = true;
        }
    }

    //画Mermaid图
    for (auto p : projects)
    {
        for (auto d : p.DependProjects)
            cout << p.Name << "-->" << d->Name << endl;
    }
}

测试

我对 baldurk/renderdoc/renderdoc.sln测试后结果如下：

发现问题：原来信息不止存于sln，还存于vcxproj

我发现在上一个测试中，依赖的信息明显比在VisualStudio的IDE中看到的少。

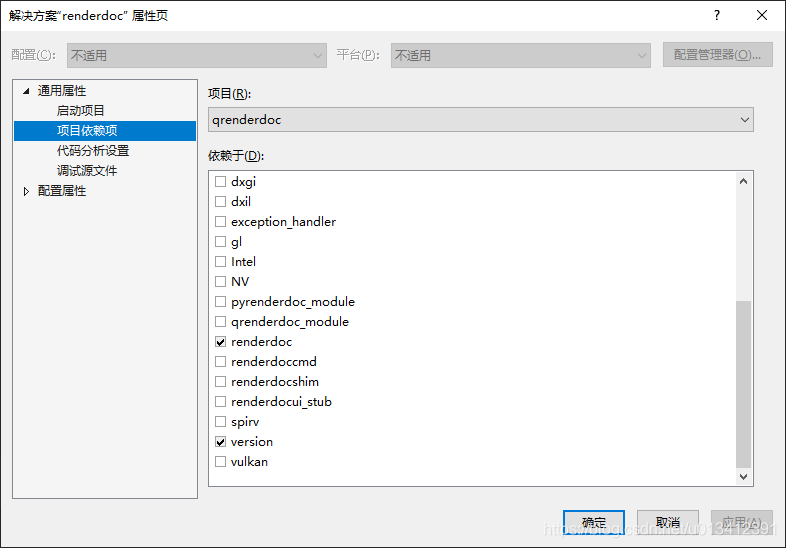

观察后发现，在IDE中能看到一些依赖关系，例如：

但是在.sln文件中这些依赖关系并不能看到：

Project("{8BC9CEB8-8B4A-11D0-8D11-00A0C91BC942}") = "qrenderdoc", "qrenderdoc\qrenderdoc_local.vcxproj", "{A14A6AE5-02B1-35FE-BE59-B3E7C273B40B}"
EndProject

看来.sln中并不包含所有的依赖信息。

我假设.vcxproj中也有信息，并也以“项目的编码”的形式来指定其依赖的项目。

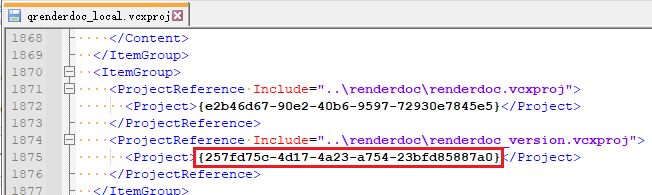

因此在qrenderdoc_local.vcxproj中对其所依赖的项目version(代码257FD75C-4D17-4A23-A754-23BFD85887A0)进行搜索，发现可以找到：

很明显：
.vcxproj的格式是xml，其ProjectReference节点中指明了其依赖的项目。

看来，当前的代码需要扩展。内容就放在之后吧。
（下一篇：《写一个小工具来可视化VisualStudio中项目之间的依赖关系（2.补全vcxproj中的信息）》）

附录：实验细节

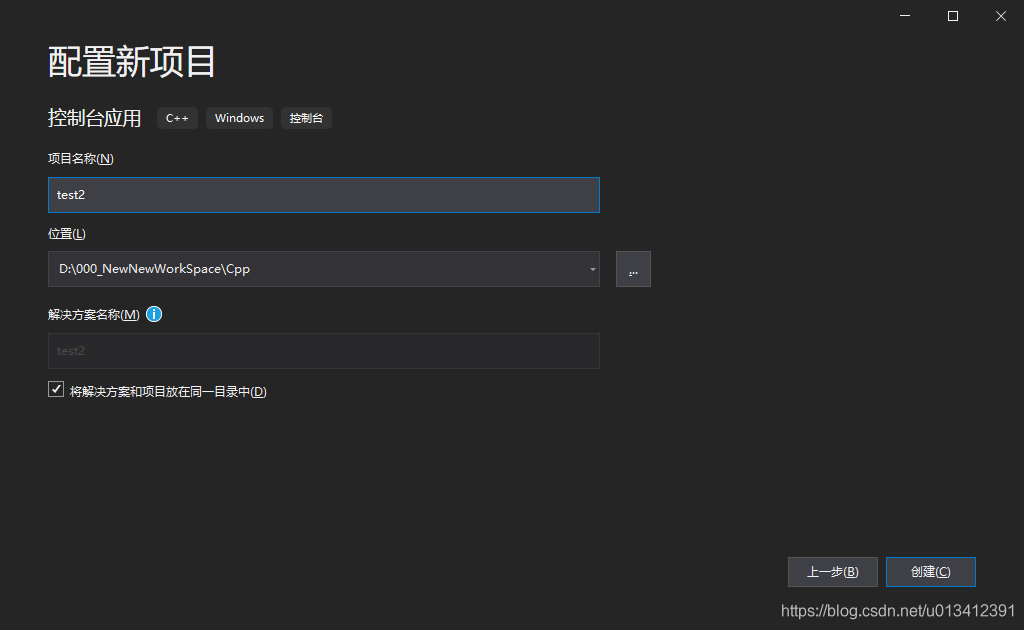

1. 创建解决方案与项目

这会为我创建一个解决方案test2.sln和一个同名的工程test2.vcxproj

2. 在解决方案下创建新项目

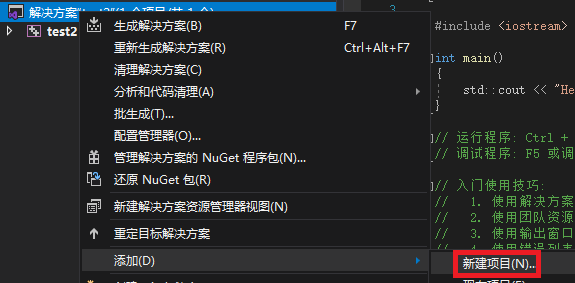

右键解决方案，选择新建项目


随后解决方案将有两个项目了

3. 复制此时的文件夹，作为【改动前版本】

注意保存当前的工程文件（比如关闭VisualStudio，会提示保存）

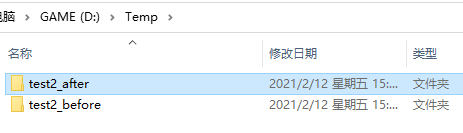

然后复制

4. 做操作，指定依赖关系

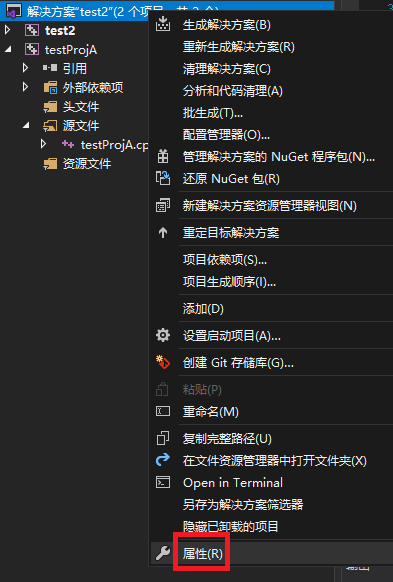

打开解决方案的属性面板

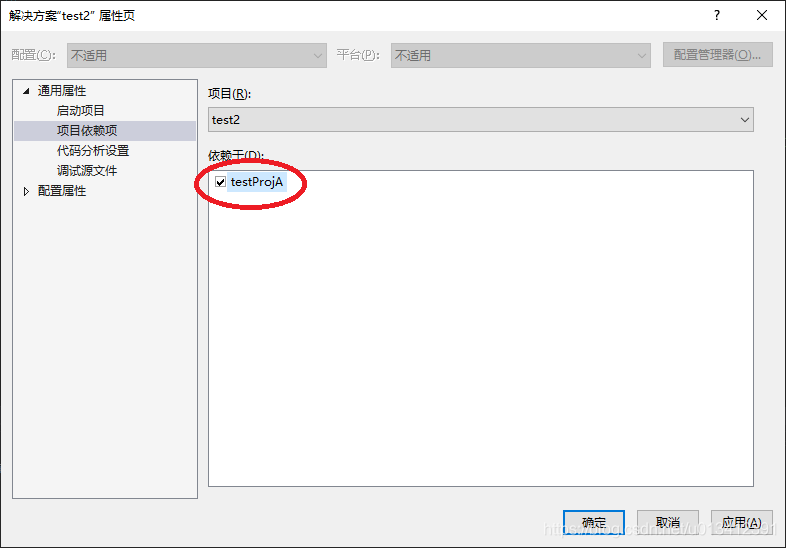

指定：test2依赖于testProjA

然后点确定和应用

5. 复制此时的文件夹，作为【改动后版本】

注意保存当前的工程文件（比如关闭VisualStudio，会提示保存）

然后复制

6. 比较【改动前版本】与【改动后版本】

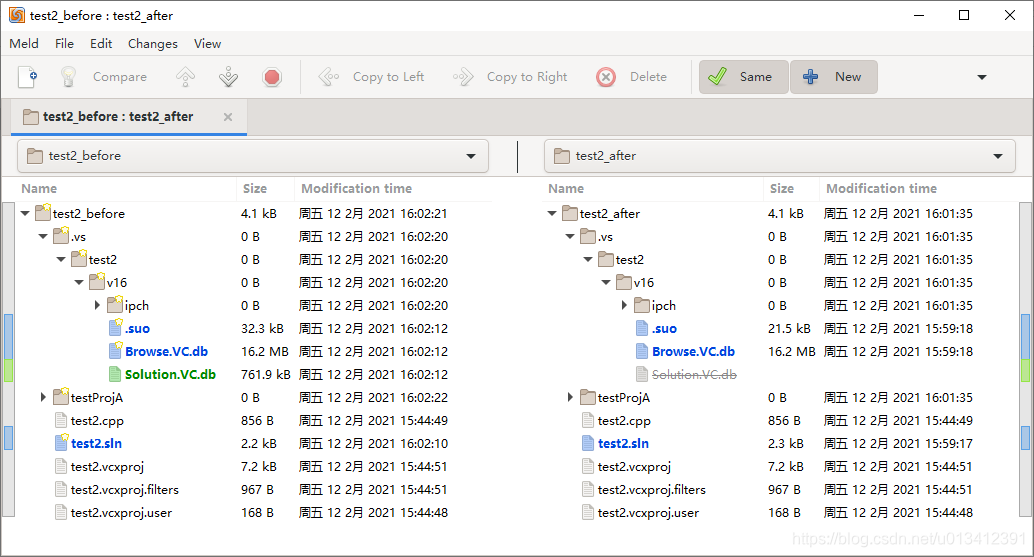

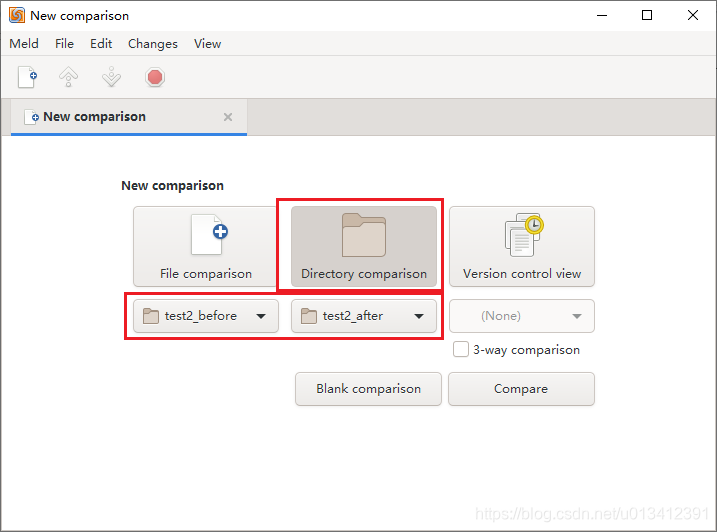

我这里使用 Meld 作为工具来比较：

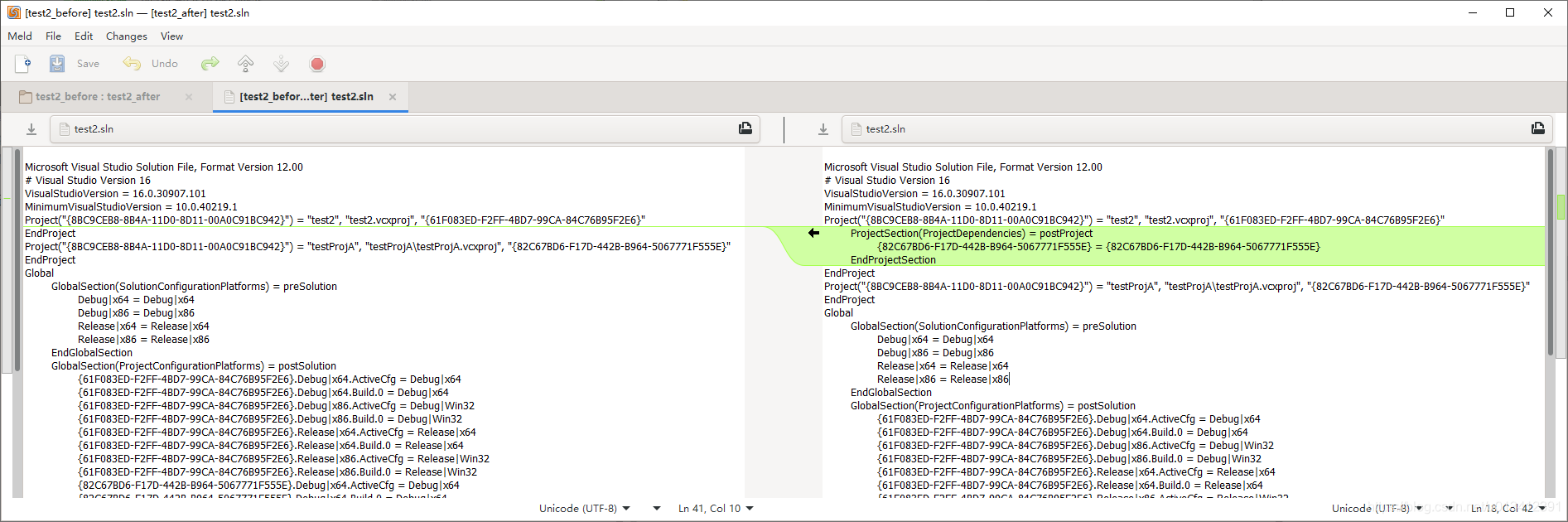

结果：

改动不止一个，不过由于只有.sln是可阅读的文本文件，因此只能从其入手：

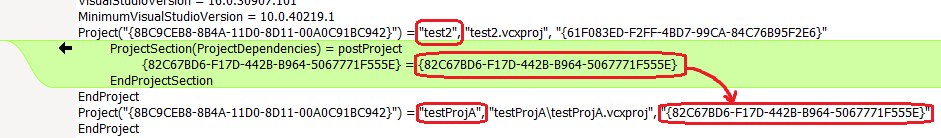

幸运的是，这里面确实有想要的信息：

可以推断出，每个项目都对应一个编码，比如testProjA对应82C67BD6-F17D-442B-B964-5067771F555E，而test2想要指定其依赖于testProjA时将用编码来指代。
