1.使用触发器的门控时钟时序分析：

触发器门控结构一：触发器+与门

使用触发器组成的门控时钟

对于上升沿触发的触发器，会产生毛刺

门控时钟输出一个尖峰脉冲

对于下降沿触发的触发器：不会产生毛刺

下降沿触发的触发器不会产生毛刺脉冲

触发器门控结构二：触发器+或门

下降沿触发，不会产生毛刺，但是低使能。



2.使用锁存器的门控时钟时序分析：

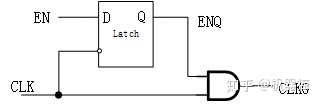

只用锁存器组成的门控时钟

门控时钟输出稳定的时钟

可以看到，使用锁存器构成的门控时钟在输出端输出稳定的时钟。
