4.5.3 相机用例

本节介绍以下相机用例：本地显示实时预览、设备中保存的视频录制、显示快照、视频录制快照、双机并发、多机多客户端。

本地显示相机实时预览

笔记
该export WAYLAND_DISPLAY=wayland-1命令仅适用于Linux嵌入式系统。

1. 在 shell 窗口中运行以下测试命令adb：

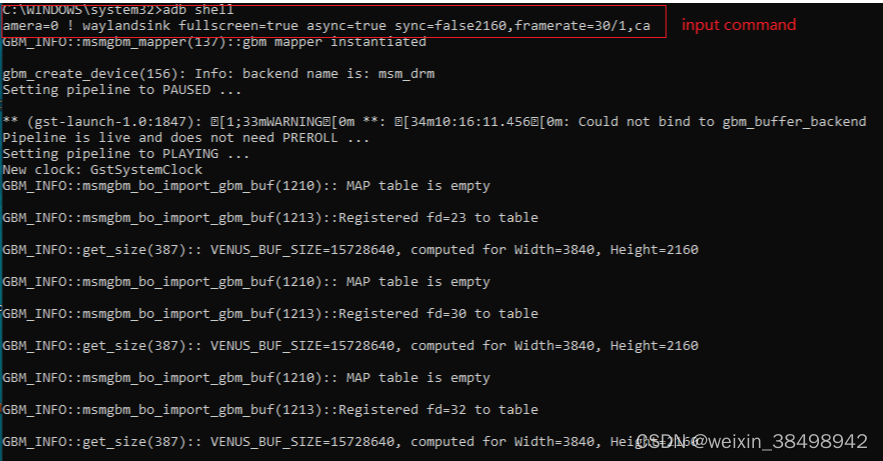

   export XDG_RUNTIME_DIR=/run/user/root && gst-launch-1.0 qtiqmmfsrc name=qmmf ! video/x-raw\(memory:GBM\), format=NV12, width=3840, height=2160, framerate=30/1, camera=0 ! waylandsink fullscreen=true async=true sync=false



   下图为主机显示：


2. 要停止，请使用CTRL + C键。

相机录像保存在设备中

1. 在 shell 窗口中运行以下测试命令adb：

   gst-launch-1.0 -e qtiqmmfsrc name=camsrc  camera=0 ! video/x-raw\(memory:GBM\),format=NV12,width=3840,height=2160,framerate=30/1 ! queue ! qtic2venc ! queue ! h264parse ! mp4mux ! queue ! filesink location="/data/4K_30FPS.mp4"



   笔记
   默认输出目录是/data创建所有输出文件的位置。如果要更改输出目录，请在/data其下创建一个新目录并进行相应修改，location以便在指定目录中创建所有输出文件。

2. 要查看视频文件，请运行以下命令：

   cd data


   ls


   示例输出：
   4k30_h264.mp4 音频杂项持续安全测试墓碑供应商

带显示屏的相机快照

1. 在 shell 窗口中运行以下测试命令adb：

   export XDG_RUNTIME_DIR=/run/user/root && gst-pipeline-app -e qtiqmmfsrc camera=0 name=camsrc ! video/x-raw\(memory:GBM\),format=NV12,width=1280,height=720,framerate=30/1 ! waylandsink fullscreen=true camsrc.image_1 ! "image/jpeg,width=1280,height=720,framerate=30/1" ! multifilesink location="/data/4K%d.jpg" sync=true async=false camsrc. ! video/x-raw\(memory:GBM\),format=NV12,width=1280,height=720,framerate=30/1 ! queue ! qtic2venc ! h264parse ! mp4mux ! queue ! filesink location="/data/cam5_4K30_264.mp4"



   笔记
   默认输出目录是/data创建所有输出文件的位置。如果要更改输出目录，请在/data其下创建一个新目录并进行相应修改，location以便在指定目录中创建所有输出文件。

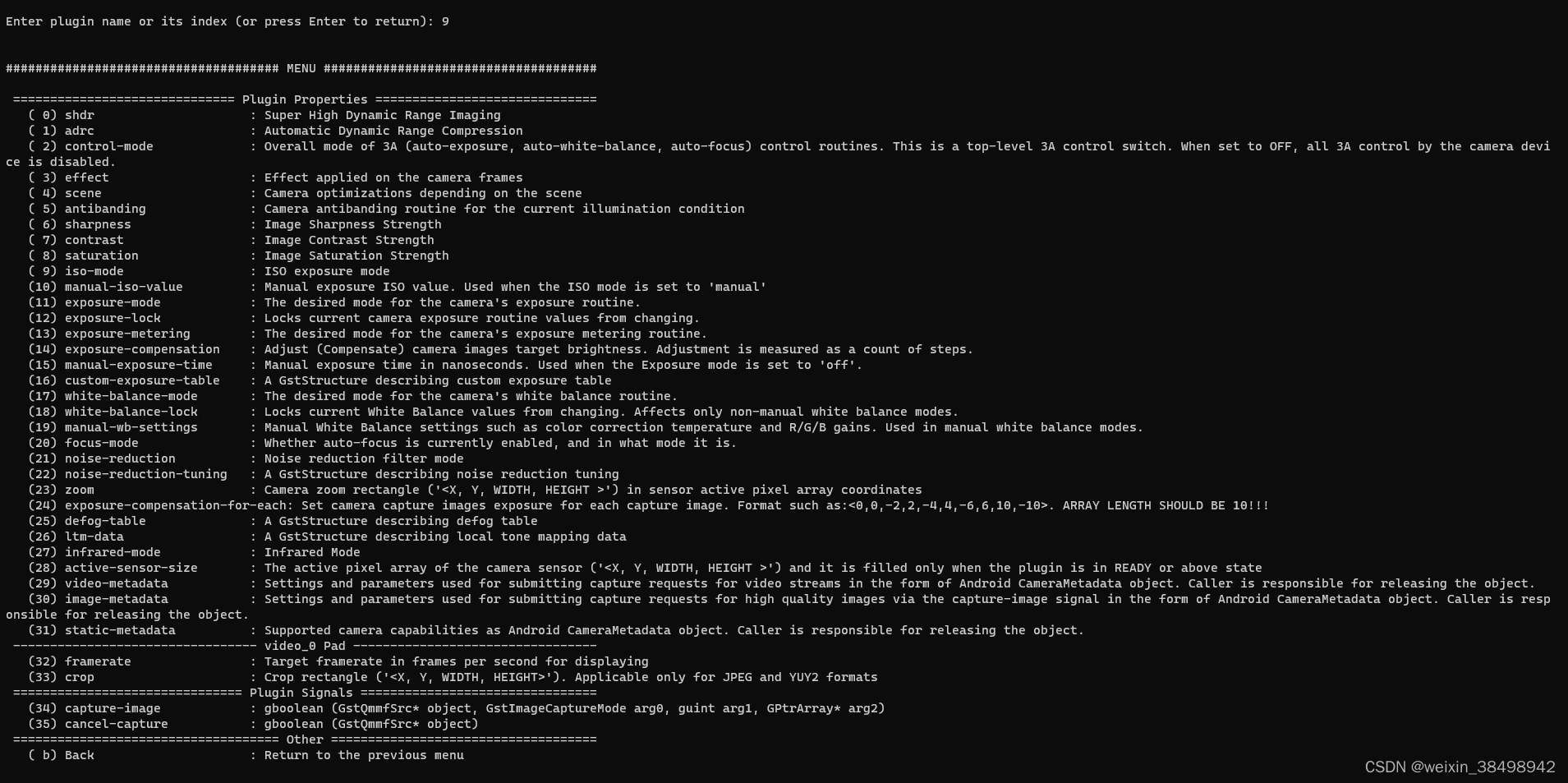

2. 输入显示选项旁边出现的数字。输入9选择camsrc。

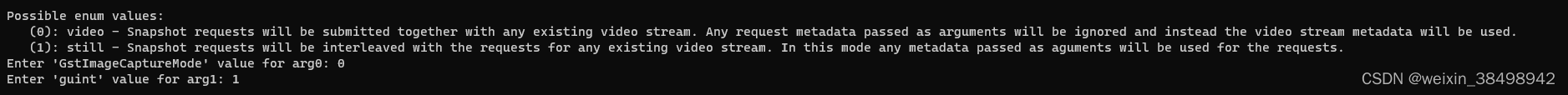

3. 34如果要选择捕获图像选项，请输入。


4. 输入0然后输入1即可拍摄快照。

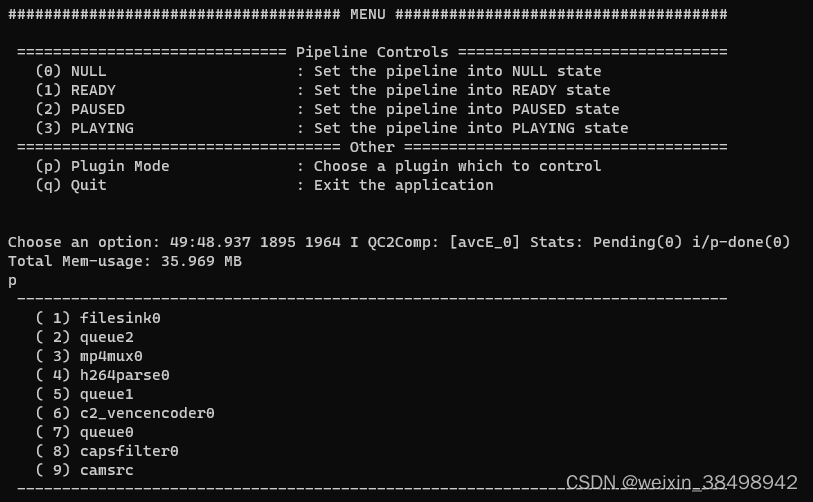

5. 输入b返回主菜单。

6. 输入q退出应用程序。

相机快照与视频录制

1. 在 shell 窗口中运行以下测试命令adb：

   gst-pipeline-app -e qtiqmmfsrc name=qmmf camera=0 ! video/x-raw\(memory:GBM\),format=NV12,width=3840,height=2160,framerate=30/1 ! queue ! qtic2venc ! queue ! h264parse ! mp4mux ! queue ! filesink location=/data/mux1.mp4 qmmf. ! video/x-raw\(memory:GBM\),format=NV12,width=640,height=480,framerate=30/1 ! queue ! qtic2venc ! queue ! h264parse ! mp4mux ! queue ! filesink location="/data/mux2.mp4" qmmf.image_2 ! "image/jpeg,width=1920,height=1080,framerate=30/1" ! multifilesink location="/data/frame%d.jpg" sync=true async=false



   笔记
   默认输出目录是/data创建所有输出文件的位置。如果要更改输出目录，请在/data其下创建一个新目录并进行相应修改，location以便在指定目录中创建所有输出文件。

2. 请按照带显示屏的相机快照中所述的说明进行操作。

双摄并发

1. 确保主摄像头和跟踪摄像头已连接到 RB5 设备硬件。有关 MIPI 相机设置的更多信息，请参阅设置 MIPI 相机。

   • 主摄像头（流程1）：
     • Stream1：4K at 30 AVC/HEVC mp4 混合
     • Stream2：1080p，30 YUV 预览
   • 跟踪摄像机（过程2）：
     • Stream1：720 at 30 YUV（无显示，VSLAM）

2. adb在不同的shell窗口中同时 运行以下测试命令：

   • 命令1：

     gst-pipeline-app -e qtiqmmfsrc camera=0 name=qmmf ! video/x-raw\(memory:GBM\),format=NV12,width=3840,height=2160,framerate=30/1 ! waylandsink fullscreen=true async=true sync=false qmmf. ! video/x-raw\(memory:GBM\),format=NV12,width=3840,height=2160,framerate=30/1 ! queue !qtic2venc ! queue ! h264parse ! mp4mux ! queue ! filesink location="/data/mux1.mp4" qmmf. ! "image/jpeg,width=3840,height=2160,framerate=30/1" ! multifilesink location="/data/frame%d.jpg" sync=true async=false


   • 命令2：

     gst-launch-1.0 -e qtiqmmfsrc camera=1 name=qmmf ! video/x-raw,format=NV12,width=1280,height=720,framerate=30/1 ! multifilesink enable-last-sample=false location="/data/client2_frame%d.yuv" max-files=5


     笔记
     默认输出目录是/data创建所有输出文件的位置。如果要更改输出目录，请在/data其下创建一个新目录并进行相应修改，location以便在指定目录中创建所有输出文件。



多机并发

以下命令将使用相机参数访问相机传感器，即 0-4，并帮助在文件夹中对 1280 × 720 分辨率、30 fps 的视频进行编码 /data/。

gst-launch-1.0 -e qtiqmmfsrc name=qmmf camera=0 ! video/x-raw\(memory:GBM\),format=NV12,width=1280,height=720,framerate=30/1 ! qtic2venc ! h264parse ! mp4mux ! queue ! filesink location="/data/mux1.mp4" qmmf.qtiqmmfsrc camera=1 ! video/x-raw\(memory:GBM\),format=NV12,width=1280,height=720,framerate=30/1 ! qtic2venc ! h264parse ! mp4mux ! queue ! filesink location="/data/mux2.mp4" qtiqmmfsrc camera=2 ! video/x-raw\(memory:GBM\),format=NV12,width=1280,height=720,framerate=30/1 ! qtic2venc ! h264parse ! mp4mux ! queue ! filesink location="/data/mux3.mp4" qtiqmmfsrc camera=3 ! video/x-raw\(memory:GBM\),format=NV12,width=1280,height=720,framerate=30/1 ! qtic2venc ! h264parse ! mp4mux ! queue ! filesink location="/data/mux4.mp4"

多摄像机多客户端

要运行多摄像头多客户端，请执行以下操作：

1. 要启动主相机进程1，请运行以下命令：

   export XDG_RUNTIME_DIR=/run/user/root/ && gst-pipeline-app -e qtiqmmfsrc camera=0 name=qmmf !  video/x-raw\(memory:GBM\),format=NV12,width=3840,height=2160,framerate=30/1 ! waylandsink sync=false x=0 y=0 width=500 height=500 enable-last-sample=false qmmf. ! video/x-raw\(memory:GBM\),format=NV12,width=3840,height=2160,framerate=30/1 ! queue ! qtic2venc ! queue ! h264parse ! mp4mux ! queue ! filesink location="/data/main_client1_4k30fps_h264.mp4" qmmf. ! "image/jpeg,width=3840,height=2160,framerate=30/1" ! multifilesink location="/data/snapshot%d.jpg" sync=true async=false


   笔记
   默认输出目录是/data创建所有输出文件的位置。如果要更改输出目录，请在/data其下创建一个新目录并进行相应修改，location以便在指定目录中创建所有输出文件。

2. 要启动从流的主摄像头进程2，在主流启动后，运行以下命令：

export XDG_RUNTIME_DIR=/run/user/root/ && gst-pipeline-app -e qtiqmmfsrc slave=true camera=0 name=qmmf ! video/x-raw\(memory:GBM\),format=NV12,width=3840,height=2160,framerate=30/1 ! waylandsink sync=false x=400 y=400 width=500 height=500 async=true sync=false

3. 要启动跟踪相机 process1，请运行以下命令：

export XDG_RUNTIME_DIR=/run/user/root/ && gst-launch-1.0 -e qtiqmmfsrc camera=1 name=qmmf ! video/x-raw\(memory:GBM\),format=NV12,width=1280,height=720,framerate=30/1 ! waylandsink sync=false x=0 y=500 width=500 height=500 enable-last-sample=false

4. 要开始跟踪从属流的摄像机进程2，在跟踪摄像机主流后，请运行以下命令：

export XDG_RUNTIME_DIR=/run/user/root/ && gst-pipeline-app -e qtiqmmfsrc slave=true camera=1 name=qmmf ! video/x-raw\(memory:GBM\),format=NV12,width=1280,height=720,framerate=15/1 ! waylandsink sync=false x=800 y=500 width=500 height=500 enable-last-sample=false

5. 在主摄像机主码流命令窗口1中运行本地主机显示1分钟。
6. 通过键入来输入快照项目qmmf，然后指定显示的拍摄快照选项旁边出现的数字。
7. 输入q停止从流命令window2。
8. q测试完成后，输入停止主码流命令window1。
9. 首先使用CTRL + C键停止跟踪摄像机从流，然后停止跟踪主流。主摄像头视频已保存。
