目录
一 软件安装启动
license需要FAE提供，同时需要下载虚拟网卡。可以参考提供的文件操作。
若安装完成后显示错误：无MSVCP140_1.dll文件，无法打开软件。。这时只能重新安装，哪怕查看实际的安装目录下有次文件。
二 如何打开IP核？查看/修改现有IP核参数？
Toolà ip compile 。如下，左边catalog是软件所有的IP核，右边project是本工程下使用的IP核，双击可打开具体查看和修改配置。下图右侧是IP核的基本信息。
三 如何定义引脚？
Tool à physical constraint edit post-map ，里面有IC的I/O分布及其相关物理属性等视图及配置界面。点开工具后，左端是操作栏。
（注意：如果有添加.fdc调试配置文件在工程中，可能会报错，打不开这个工具）
四 如何下载code进入FPGA?
Toolàconfiguration，如下图。
有boundary scan 和 spi flash configuration，boundary scan下识别sbit文件，通过JTAG将其下载到FPGA 芯片内部。而spi flash configuration下，右击界面可以识别FLASH芯片，将code烧录到flash中。
1. 下载到FPGA芯片内：
1）先点击电脑的标识，connect to server，进行配置和连接USB BALSTER，需要输入电脑的IP地址，然后点击connect会出现扫描到的USB blaster，选择速率后点击next，显示出配置信息后finish。这里需要注意，如果能识别USB blaster，但是没办法识别到FPGA IC，可能是这里选择的速率过高，降低后在尝试识别IC。
2）add pango device ，添加sbit文件
3） program & verify
2.下载到外部FLASH中
1）首先需要将sbit文件转换成sfc文件。在Operations菜单中点击“Convert File”选项，选择FLASH芯片，以及添加sbit文件。
2）scan device 添加不成功？？？？？？
需要选中上图的器件后，在器件上面右击然后出现add flash device。
五 如何进入在线调试模式，调试步骤
涉及到两个工具，inserter & debugger
1. Fabric inserter 在线调试工具的参数设置文件，需要在compile 和 synthesize 成功后才能打开使用。其对应生成的文件为.fic（相当于带检测信息编译后的文件，通过debugger下载到板上调试）。打开 Inserter 主界面后，Inserter 会自动加载并解析用户添加至 PDS中的设计文件，并自动生成输出文件路径。。
当 Inserter 检测到作为其输入网表的 ADF 文件被修改时，会弹出窗口询问用户是否重新载入文件，如果选择重新载入，则当前设置的 net 连接信息将被清空，其他核信息将被保留。
JtagHub 配置：右下角 New DebugCoreUnit 按钮添加 DebugCore，最多可添加 15 个。如不添加 DebugCore，再点击 Next 软件会默认添加一个 DebugCore。同时，用户可在该界面中指定要使用的边界扫描链，也可以指定要使用的 JTAG。
DebugCore 配置：Trigger Parameters、Net Connections 和 PowerOn Init Parameters 为标题的标签页面，分别对应 DebugCore 不同参数的配置
Net Connections：将 DebugCore 的输入信号和用户 design 中的网线连接起来，尚未连接时，Net Connections 中的所有信号都为红色显示。
PowerOn Init Parameters 选项卡用于设置在上电初始化瞬间信号的捕获条件，了解上电初始化瞬间信号的形态和稳定性。
如下图所示
注意：
在添加观测信号时，有很多信号并不会出现在上图的NET VIEW框内。这是因为这些信号名被优化了，需要在信号定义或者接口的地方加入防优化注释/* synthesis syn_keep=1 */。

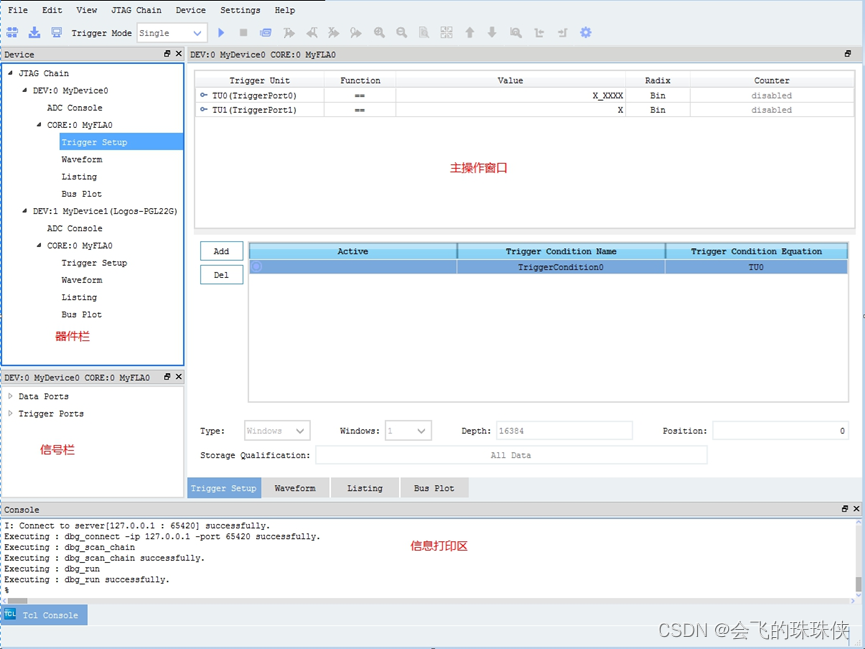

2. Fabric Debugger 是一款界面化的 FPGA 芯片调试工具。直接与 JtagHub、DebugCore 交互，能够实时的配置目标 FPGA、设置触发条件并且观测结果。
操作步骤：
1. 在PDS软件中运行编译综合。
2. 打开inserter软件，配置完inserter参数后（主要是配置采样深度、时钟以及要观察的信号），保存并退出。生了.fic文件。
3. 返回PDS软件运行 Flow 中的 Map（剩余的其余文件编译，生成.sbit文件），PDS 将自动调用插核流程。
4. 打开debugger软件，连接JTAG。扫描设备。打开位流配置界面，选择.sbit文件。同时会自动导入位流文件对应的 .fic 文件。
错误汇总：
1. 如下图错误。显示添加fic文件错误。
添加文件时，.sbit和.fic文件需要是一同编译后产生的两个文件
六 Global include 设置
在PDS软件中，调用全局变量不需在文件中引用，可以直接在左边栏中的全局文件中添加相对应得文件即可。
七 相关约束文件格式及使用范围
1. Sdc 格式文件：该格式是时序约束文件格式，此格式文件只能在没有使用综合工具的情
况下才可加载，里面记录的是 timing 相关的约束信息。
2. Lcf 格式文件：该格式是逻辑约束文件格式，此格式文件只能在没有使用综合工具的情况下才可加载，里面记录的是与逻辑约束相关的信息，如设置属性。Map 过后部分逻辑约束信息会转化为物理约束。
3. Scf 格式文件：该格式文件里面记录的是 timing 相关的约束信息，有无综合工具均可添加，作用于 dev_map 阶段。
4. Fdc 格式文件：该格式文件中包含时序和逻辑约束，是只有在使用了综合工具的情况下
才可以使用。
5. pcf文件，是物理约束文件，可以修改I/O PIN脚。
6. adf格式文件，完成Place & Route后生成的文件。
7. fic格式文件，inserter参数设置后生存的文件，用于在线调试使用
8. sfc格式文件，
