以后轴为中心的车辆底盘位姿解算

汽车底盘的运动学模型分为两类:

  • 以后轴为中心的车辆运动学模型
  • 以质心为中心的车辆运动学模型

本文主要介绍以后轴为中心的车辆运动学模型。即将机体坐标系原点设置在后轴中心,假设只存在前轮偏角,推导以后轴为原点的运动学模型。

在这里插入图片描述

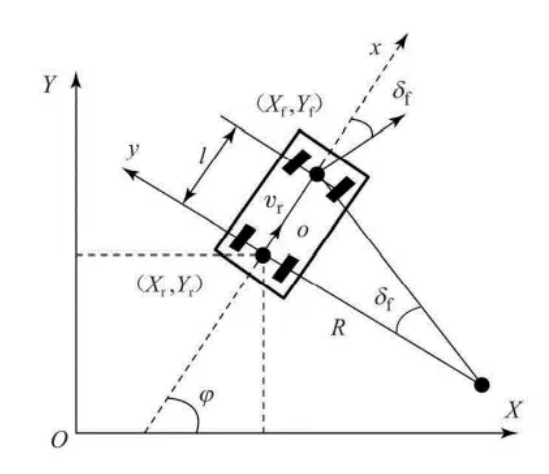

如图,

  • XY坐标系为惯性坐标系, X 轴正向为东,Y 轴正向为北;
  • xy坐标系为车体坐标系, x 轴正向为车辆前方、y 轴正向为车辆左侧;
  • 在惯性坐标系 XOY 下,后轴中心为 ( X r , Y r ) (X_r, Y_r) (Xr,Yr),前轴中心为 ( X f , Y f ) (X_f, Y_f) (Xf,Yf)
  • 横摆角或航向角 φ \varphi φ(车体坐标系 x 轴与惯性坐标系 X 轴之间的夹角,正向为逆时针方向)
  • 前轮转角 δ f \delta_f δf(正向为逆时针方向)
  • 后轴中心的速度 v r v_r vr
  • 后轴中心的速度 v f v_f vf
  • 后轴中心的瞬时转向半径 R R R
  • 轴距

下面开始推导运动学模型:
首先,后轴中心 ( X r , Y r ) (X_r, Y_r) (Xr,Yr) 处的速度:

v r = X ˙ r cos ⁡ φ + Y ˙ r sin ⁡ φ (1) v_r=\dot{X}_r \cos \varphi+\dot{Y}_r \sin \varphi \tag{1} vr=X˙rcosφ+Y˙rsinφ(1)
前、后轴中心的运动学约束(假设没有横向滑移):
{ X ˙ f sin ⁡ ( φ + δ f ) = Y ˙ f cos ⁡ ( φ + δ f ) X ˙ r sin ⁡ φ = Y ˙ r cos ⁡ φ (2) \left\{\begin{array}{l} \dot{X}_{\mathrm{f}} \sin \left(\varphi+\delta_{\mathrm{f}}\right)=\dot{Y}_{\mathrm{f}} \cos \left(\varphi+\delta_{\mathrm{f}}\right) \\ \dot{X}_{\mathrm{r}} \sin \varphi=\dot{Y}_{\mathrm{r}} \cos \varphi \end{array}\right. \tag{2} {X˙fsin(φ+δf)=Y˙fcos(φ+δf)X˙rsinφ=Y˙rcosφ(2)
由公式(1),可以得到下面两个式子:

v r cos ⁡ φ = X ˙ r cos ⁡ 2 φ + Y ˙ r sin ⁡ φ cos ⁡ φ v r sin ⁡ φ = X ˙ r cos ⁡ φ sin ⁡ φ + Y ˙ r sin ⁡ 2 φ (3) v_r \cos \varphi=\dot{X}_r \cos^2 \varphi +\dot{Y}_r \sin \varphi\cos \varphi\\ v_r \sin\varphi=\dot{X}_r \cos \varphi \sin\varphi+\dot{Y}_r \sin^2 \varphi \tag{3} vrcosφ=X˙rcos2φ+Y˙rsinφcosφvrsinφ=X˙rcosφsinφ+Y˙rsin2φ(3)
将(2)中的: X ˙ r sin ⁡ φ = Y ˙ r cos ⁡ φ \dot{X}_{\mathrm{r}} \sin \varphi=\dot{Y}_{\mathrm{r}} \cos \varphi X˙rsinφ=Y˙rcosφ,代入(3)得到后轴中心的速度分量
{ V r x = X ˙ r = v r cos ⁡ φ V r y = Y ˙ r = v r sin ⁡ φ (4) \left\{\begin{array}{l} V_{rx}=\dot{X}_r=v_{\mathrm{r}} \cos \varphi \\ V_{ry}=\dot{Y}_{\mathrm{r}}=v_{\mathrm{r}} \sin \varphi \end{array}\right.\tag{4} {Vrx=X˙r=vrcosφVry=Y˙r=vrsinφ(4)
另外,前、后轴中心之间的几何关系:
{ X f = X r + l cos ⁡ φ Y f = Y r + l sin ⁡ φ . (5) \left\{\begin{array}{l} X_{\mathrm{f}}=X_{\mathrm{r}}+l \cos \varphi \\ Y_{\mathrm{f}}=Y_{\mathrm{r}}+l \sin \varphi \end{array}\right. .\tag{5} {Xf=Xr+lcosφYf=Yr+lsinφ.(5)
对(5)求导得到:
{ X ˙ f = X ˙ r − l sin ⁡ φ Y ˙ f = Y ˙ r + l cos ⁡ φ . (6) \left\{\begin{array}{l} \dot X_{\mathrm{f}}=\dot X_{\mathrm{r}}-l \sin\varphi \\ \dot Y_{\mathrm{f}}=\dot Y_{\mathrm{r}}+l \cos \varphi \end{array}\right. .\tag{6} {X˙f=X˙rlsinφY˙f=Y˙r+lcosφ.(6)

将式 (6) 代入式 (2),解得横摆角速度(对sin(a+b),cos(a+b)展开),最后化简得横摆角速度
φ ˙ = ω = v r l tan ⁡ δ f (7) \dot{ \varphi }=\omega=\frac{v_{\mathrm{r}}}{l} \tan \delta_{\mathrm{f}} \tag{7} φ˙=ω=lvrtanδf(7)

由横摆角速度 ω \omega ω 和后轴中心速度 v r v_r vr ,得后轮的转向半径 R R R 和前轮转角 δ f \delta_{\mathrm{f}} δf
{ R = v r / ω δ f = arctan ⁡ ( l / R ) (8) \left\{\begin{array}{l} R=v_{\mathrm{r}} / \omega \\ \delta_{\mathrm{f}}=\arctan (l / R) \end{array}\right. \tag{8} {R=vr/ωδf=arctan(l/R)(8)

由(4)和(7)得到运动学模型:
{ X ˙ r = v r cos ⁡ φ Y ˙ r = v r sin ⁡ φ φ ˙ = ω = v r l tan ⁡ δ f (9) \left\{\begin{array}{l} \dot{X}_r=v_{\mathrm{r}} \cos \varphi \\ \dot{Y}_{\mathrm{r}}=v_{\mathrm{r}} \sin \varphi \\ \dot{ \varphi }=\omega=\frac{v_{\mathrm{r}}}{l} \tan \delta_{\mathrm{f}} \end{array}\right.\tag{9} X˙r=vrcosφY˙r=vrsinφφ˙=ω=lvrtanδf(9)

写成矩阵形式:
[ X ˙ r Y ˙ r φ ˙ ] = [ cos ⁡ φ sin ⁡ φ tan ⁡ δ r / l ] v r \left[\begin{array}{c} \dot{X}_{\mathrm{r}} \\ \dot{Y}_{\mathrm{r}} \\ \dot{\varphi} \end{array}\right]=\left[\begin{array}{c} \cos \varphi \\ \sin \varphi \\ \tan \delta_{\mathrm{r}} / l \end{array}\right] v_{\mathrm{r}} X˙rY˙rφ˙ = cosφsinφtanδr/l vr
[ X ˙ r Y ˙ r φ ˙ ] = [ cos ⁡ φ 0 sin ⁡ φ 0 0 1 ] [ v φ ] \left[\begin{array}{c} \dot{X}_{\mathrm{r}} \\ \dot{Y}_{\mathrm{r}} \\ \dot{\varphi} \end{array}\right]= \begin{bmatrix} \cos \varphi & 0\\ \sin\varphi & 0 \\ 0 & 1 \end{bmatrix} \begin{bmatrix} v\\ \varphi \\ \end{bmatrix} X˙rY˙rφ˙ = cosφsinφ0001 [vφ]
