Verilog功能模块——AXI4-Lite协议主机-连续区间写-使用FIFO

一. 模块功能与应用场景

模块功能：AXI4-Lite协议主机，从FWFT FIFO（首字直通FIFO）中不断读取数据，写入到一段地址中。

应用场景：DDR读写，BRAM读写等AXI接口的存储器件读写。

---

二. 模块框图与使用说明

参数列表：

参数名	说明
TARGET_SLAVE_BASE_ADDR	目标从机基地址
TARGET_SLAVE_MAX_ADDR	目标从机最大地址
ADDR_WIDTH	地址宽度，根据需要任意设置
DATA_WIDTH	数据宽度，32/64
RD_CHECK_EN	读检查使能，0/1

接口列表：

接口名	说明
m_axi_xxx	以m_axi_开头的表示axi-Lite协议主机的接口信号
fwft_fifo_xxx	共三个，组成首字直通FIFO的读接口
single_burst_wr_finish	单次突发写完成
error_flag	error_flag为错误指示信号，用来指示有错误发生
write_resp_error	写响应错误
read_resp_error	读响应错误
rdata_notequal_wdata_error	读数据不等于写数据

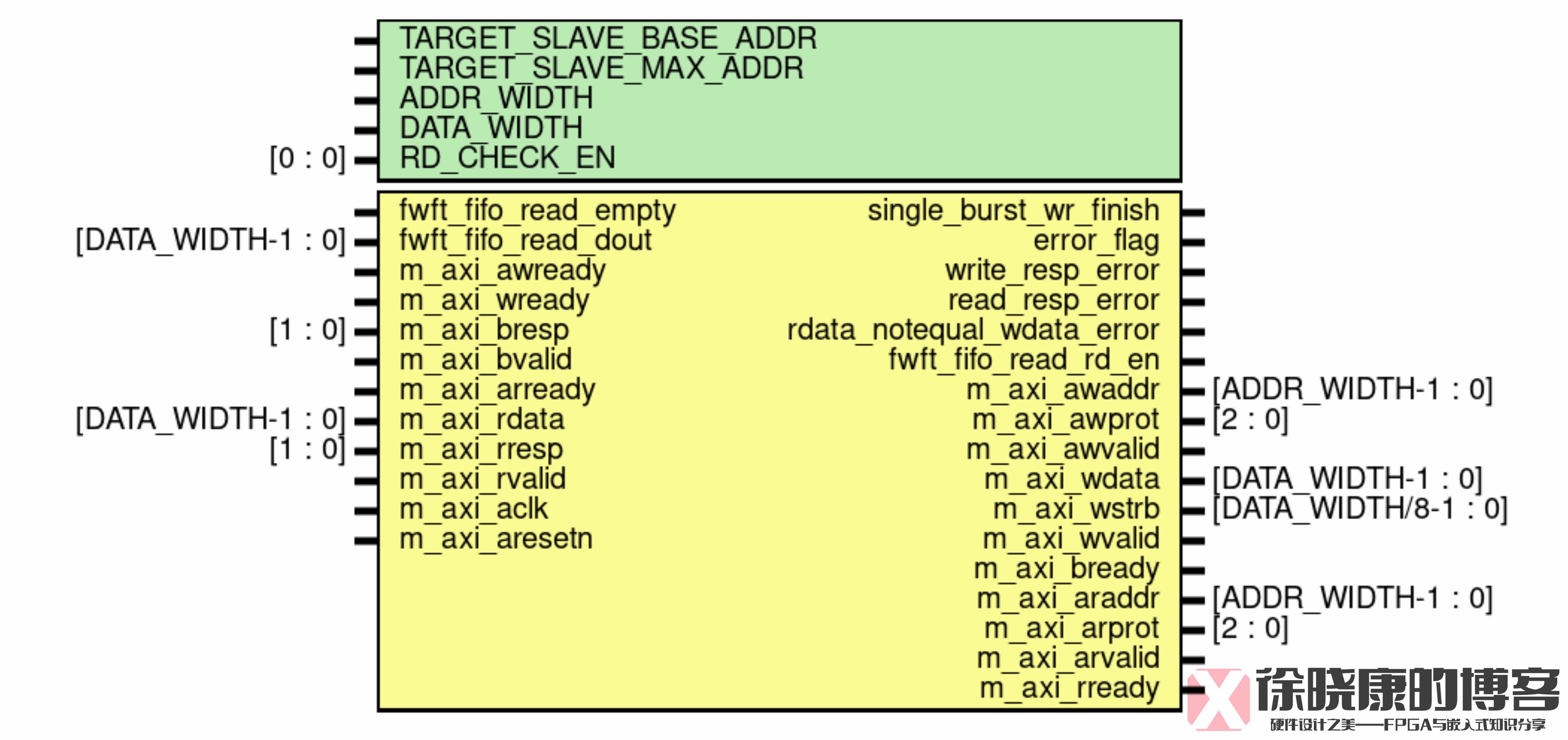

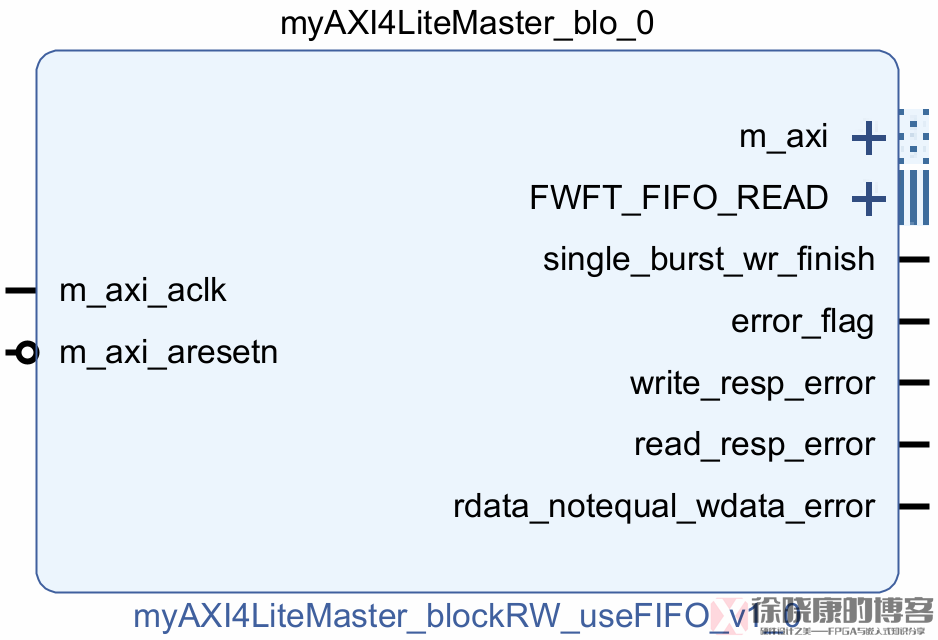

将模块封装为IP后，显示的模块IP框图：

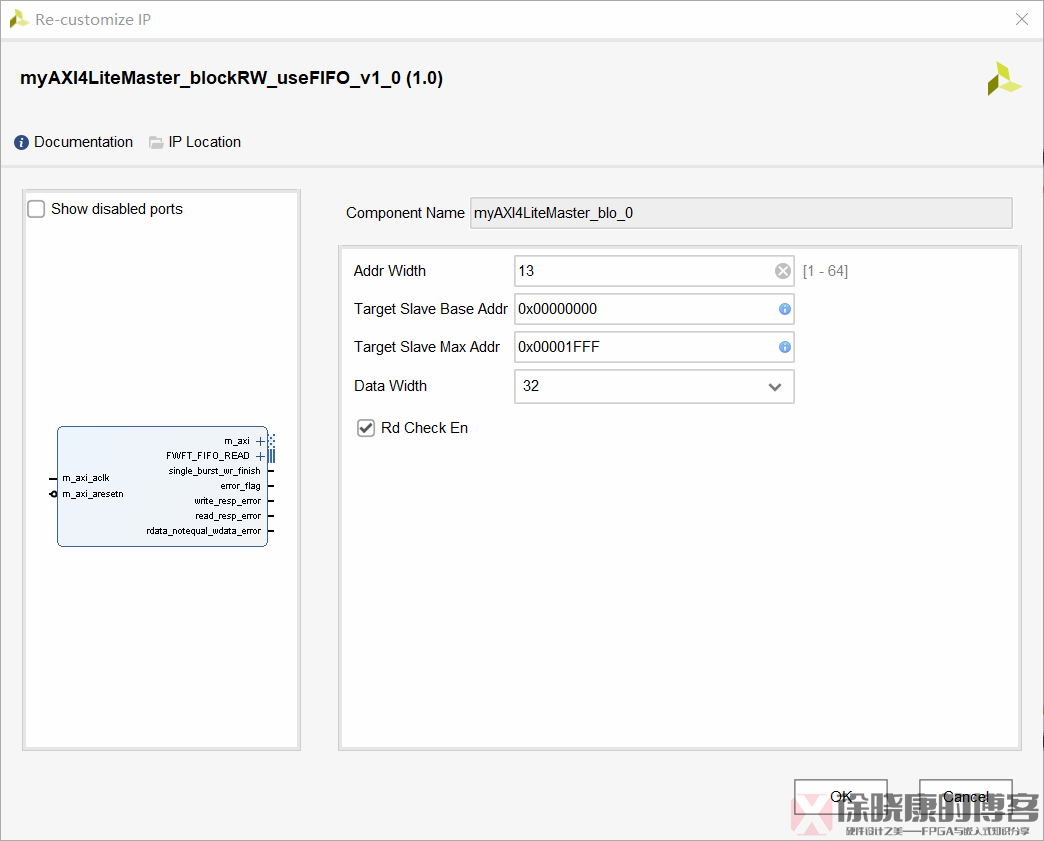

模块IP参数配置界面：

---

三. 模块代码

略。见六.工程分享。

---

四. testbench

/*
 * @Author       : Xu Dakang
 * @Email        : xudaKang_up@qq.com
 * @Date         : 2021-05-09 11:04:28
 * @LastEditors  : Xu Dakang
 * @LastEditTime : 2021-12-12 15:40:37
 * @Filename     : TryAXI4Lite_tb.sv
 * @Description  : testbench of myAXI4LiteMaster
*/

module myAXI4LiteMaster_blockRW_tb ();

timeunit 1ns;
timeprecision 10ps;

localparam DIN_WIDTH = 32;

logic FIFO_WRITE_full;
logic [DIN_WIDTH-1 : 0]FIFO_WRITE_wr_data;
logic FIFO_WRITE_wr_en;
logic error_flag;
logic m_axi_aclk;
logic m_axi_aresetn;
logic rdata_notequal_wdata_error;
logic read_resp_error;
logic single_burst_wr_finish;
logic write_resp_error;


axi4Lite_blockRW_sys_wrapper  axi4Lite_blockRW_sys_wrapper_inst(.*);


// 生成时钟
localparam CLKT = 2;
initial begin
  m_axi_aclk = 0;
  forever #(CLKT / 2) m_axi_aclk = ~m_axi_aclk;
end



// 导入输入波形文件 路径需要修改
string din_path = "F:/Onedrive/VivadoPrj/myAXI4LiteMaster_blockRW_useFIFO/myAXI4LiteMaster_blockRW_useFIFO.srcs/sim_1/new/sin.txt";

localparam DATA_NUM = 10000; // 数据量, 也就是txt文件的行数, 如果此参数大于数据行数, 读取到的内容为不定态
logic [DIN_WIDTH-1 : 0] din_wave_data [DATA_NUM]; // 读取输入波形数据
initial begin
  $readmemb(din_path, din_wave_data, 0, DATA_NUM-1); // vivado读取txt文件
end



//++ 写FIFO ++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
int cnt;
always_ff @(posedge m_axi_aclk, negedge m_axi_aresetn) begin
  if (~m_axi_aresetn)
    cnt <= 0;
  else if (single_burst_wr_finish)
    cnt <= cnt + 1;
  else
    cnt <= cnt;
end


logic start;
logic FIFO_WRITE_wr_en_temp;
always_ff @(posedge m_axi_aclk, negedge m_axi_aresetn) begin
  if (~m_axi_aresetn)
    FIFO_WRITE_wr_en_temp <= 1'b0;
  else if (start || single_burst_wr_finish)
    FIFO_WRITE_wr_en_temp <= 1'b1;
  else
    FIFO_WRITE_wr_en_temp <= 1'b0;
end

assign FIFO_WRITE_wr_en = FIFO_WRITE_wr_en_temp && ~FIFO_WRITE_full;


assign FIFO_WRITE_wr_data = din_wave_data[cnt];
//-- 写FIFO ------------------------------------------------------------



// 控制复位，仿真开始和结束
initial begin
  m_axi_aresetn = 0;
  #(CLKT * 10)  m_axi_aresetn = 1;

  wait(~FIFO_WRITE_full) start = 1;
  #(CLKT) start = 0;
  wait(cnt == 5000);

  #(CLKT * 10) $stop;
end


endmodule

---

五. 仿真验证

仿真工具：Vivado 2021.2 Simulator。

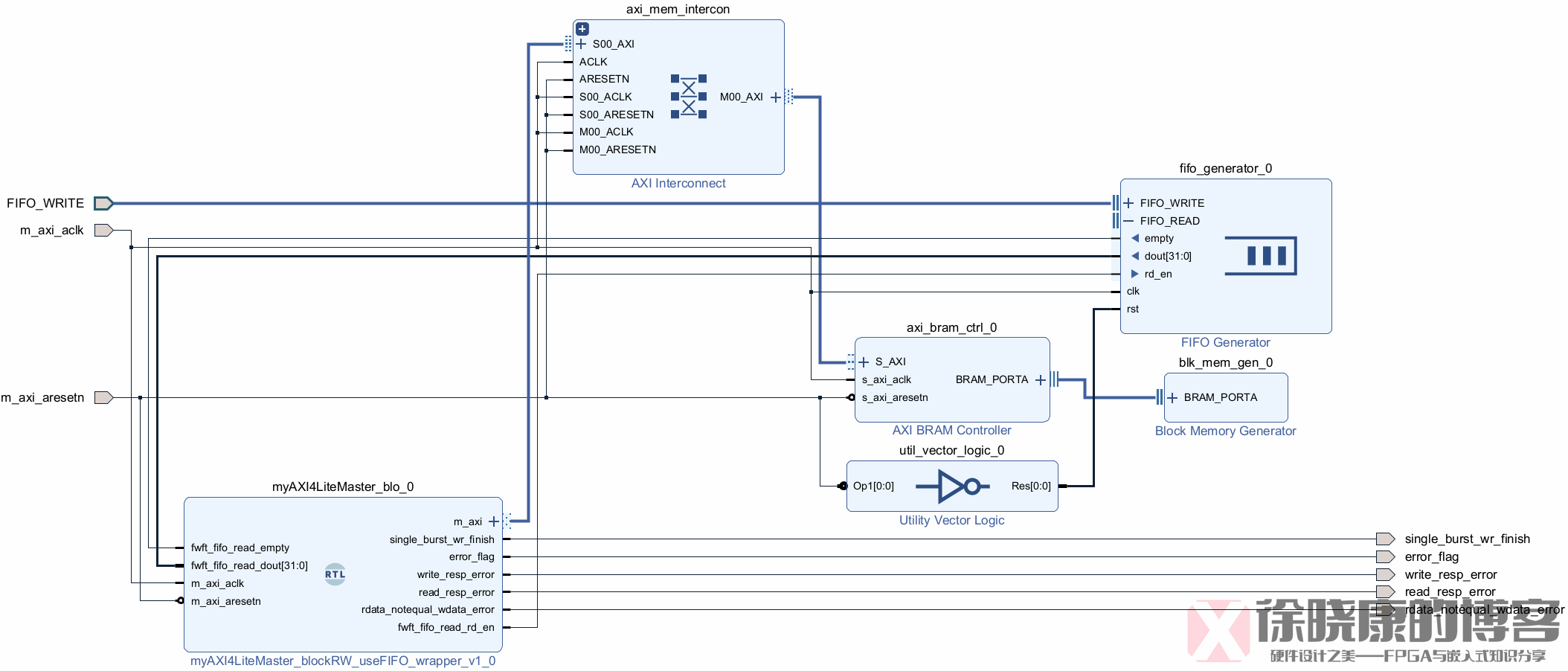

Block Design如下图，注意分配BRAM的地址，更加选择的器件，有个最大值，且协议主机模块的地址要与分配的地址保持一致；调试时使能RD_CHECK_EN。

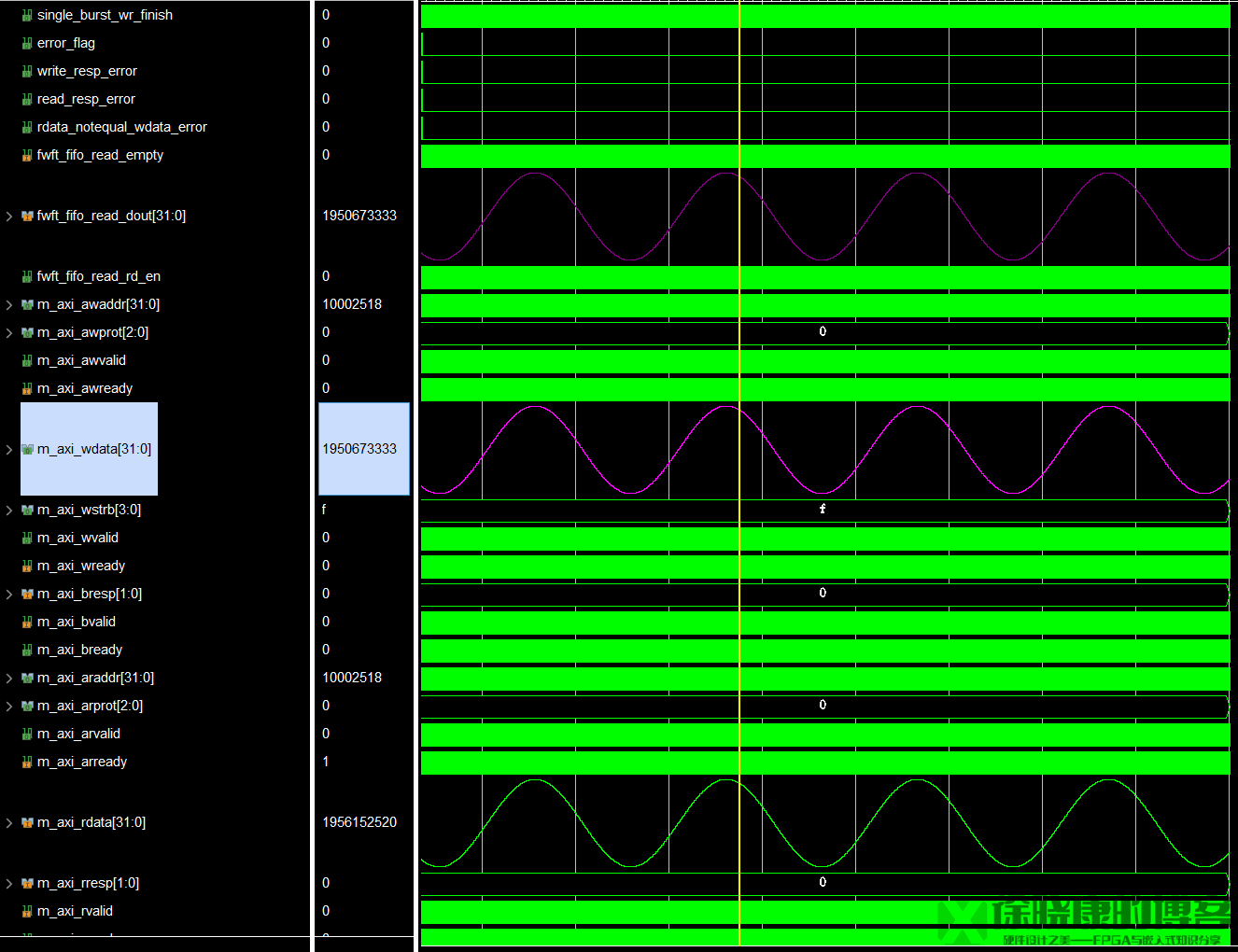

仿真波形：写数据和读数据没有问题。

---
