相机标定之四个坐标系及其关系

最新推荐文章于 2024-09-29 15:49:50 发布
最新推荐文章于 2024-09-29 15:49:50 发布
阅读量611 收藏
点赞数
分类专栏： calibration 文章标签： 相机标定之四个坐标系及其关系
原文链接：https://jingyan.baidu.com/article/63f2362826ea1c0208ab3dec.html
版权

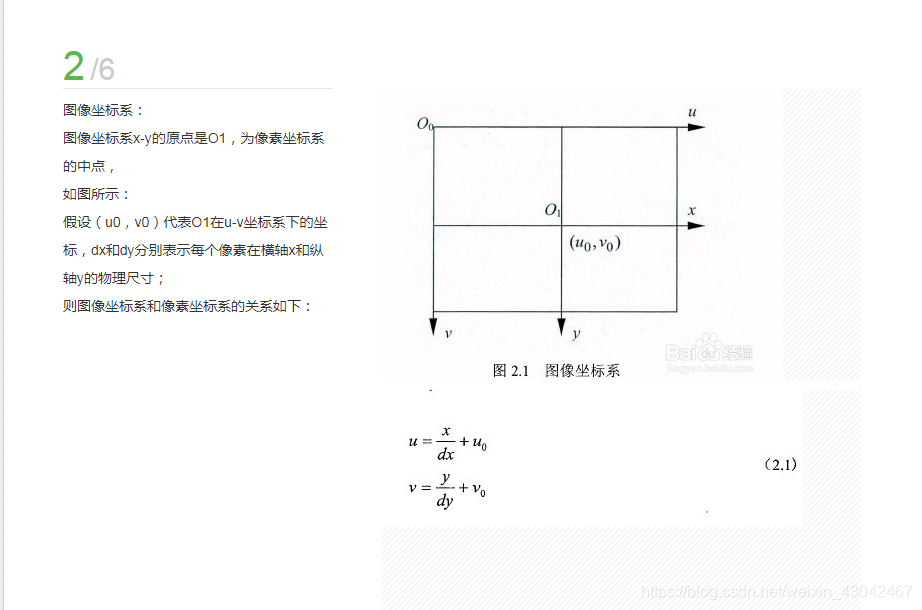

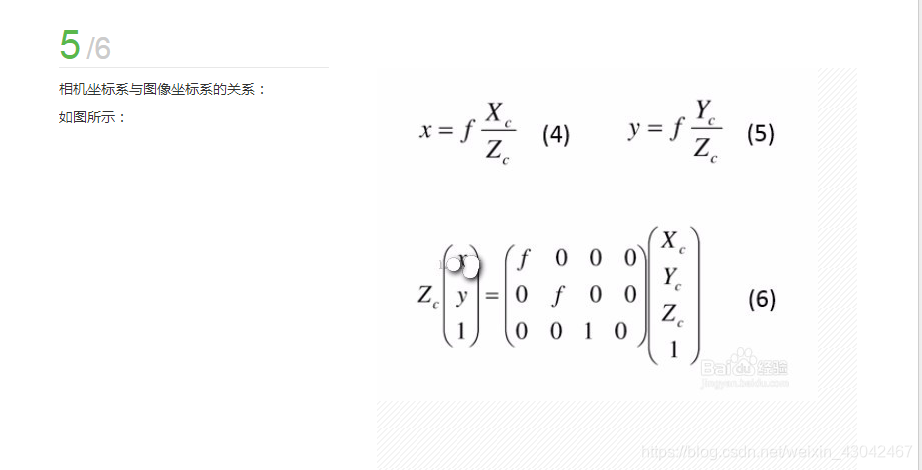

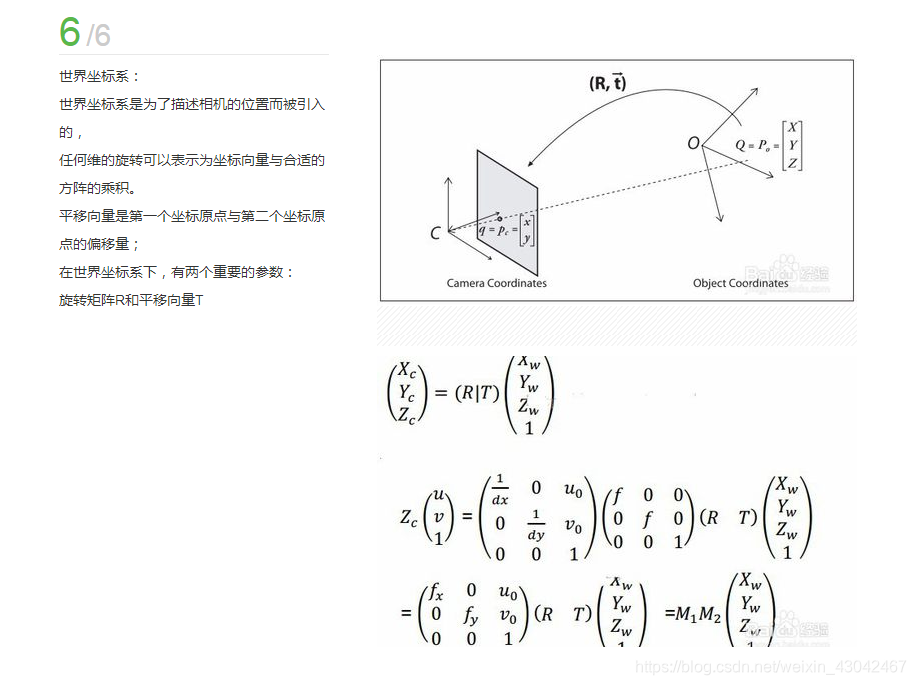

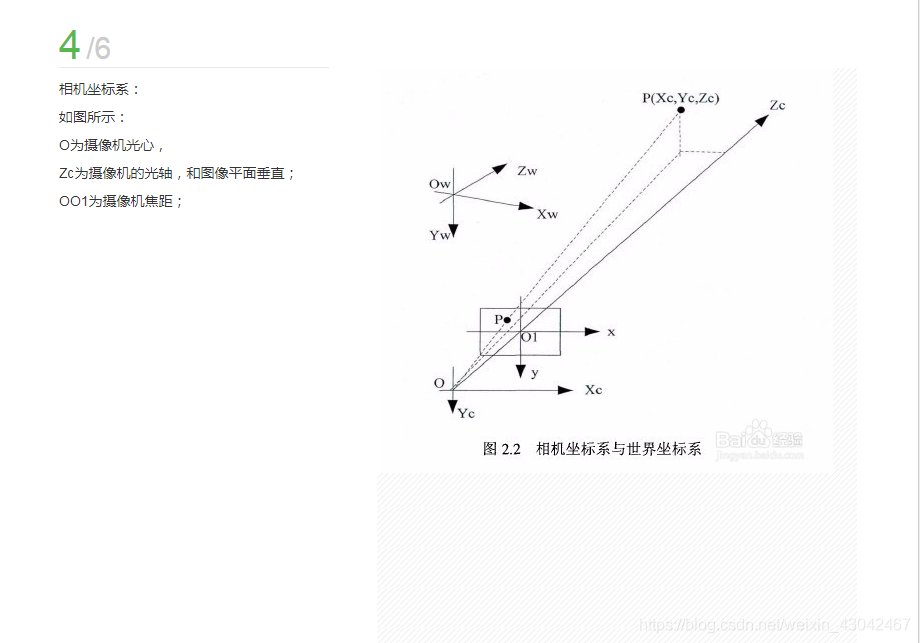

在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述
主点：主视线与透视面的交点
焦点：在物理学上指平行光线经透镜折射或曲面镜反射后的会聚点
光心：可以把凸透镜的中心近似看作是光心。
