XILINX ZU系列FPGA PS-PL通过双口BRAM进行数据通信实验

本文介绍了如何在Xilinx ZU系列FPGA中,通过Vivado搭建block design并使用SDK创建工程,实现PS-PL之间的数据通信。实验重点在于配置PS外围连接,使用双口BRAM作为通信接口,详细阐述了PS写数据、读数据以及PL端的数据写入和读取过程。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

前言

emm最近开始学习ZYNQ PS部分开发,主要是想通过PS-PL BRAM通信接口学习一下在SDK上对PS内存的操作,实际上PL-PS之间通信即通过操作同一片地址空间实现数据通信哈,大数据量的通信通常用DMA实现,少量配置数据传输的话可以用block ram实现。

1、VAVIDO搭建block design

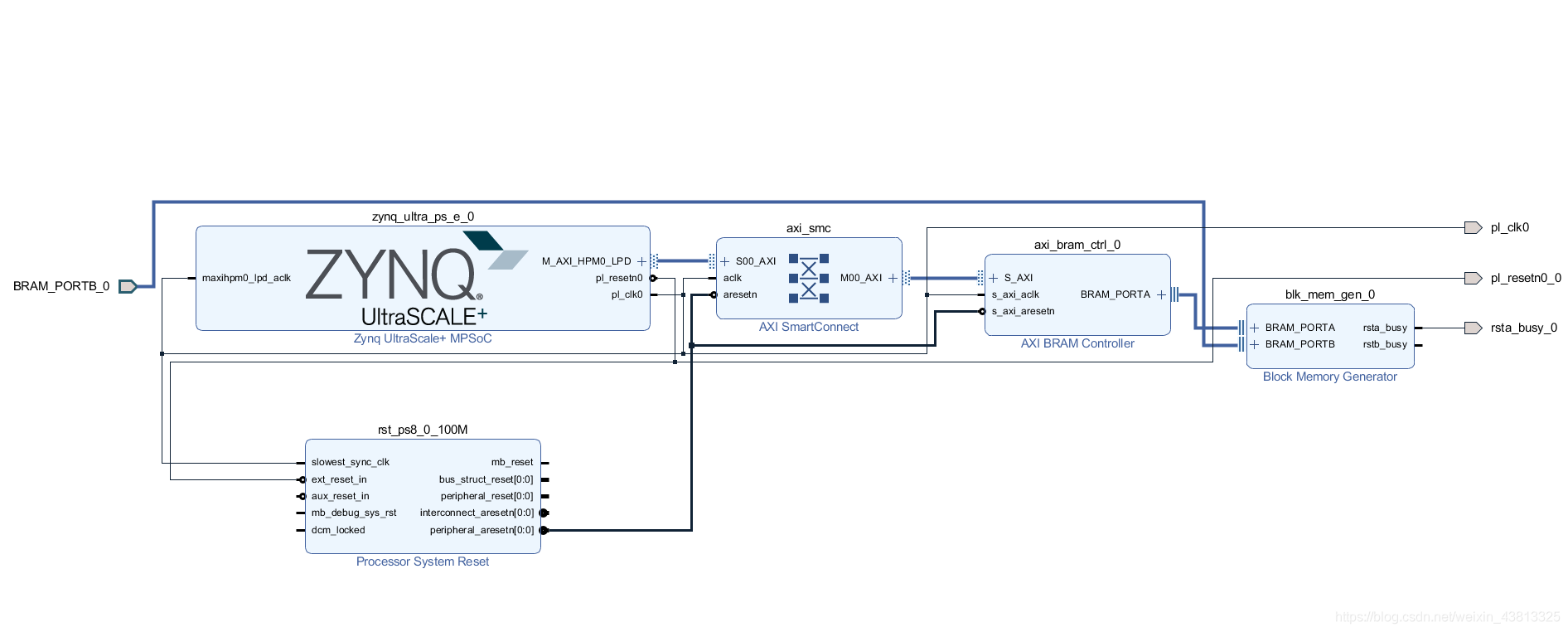

搭建BD主要是配置PS外围部分连接,包括PS和外设之间,PS和PL之间的连接,如图所示搭建BRAM所需最小外围连接,包括PS部分,复位模块,双口BRAM等模块。
在这里插入图片描述

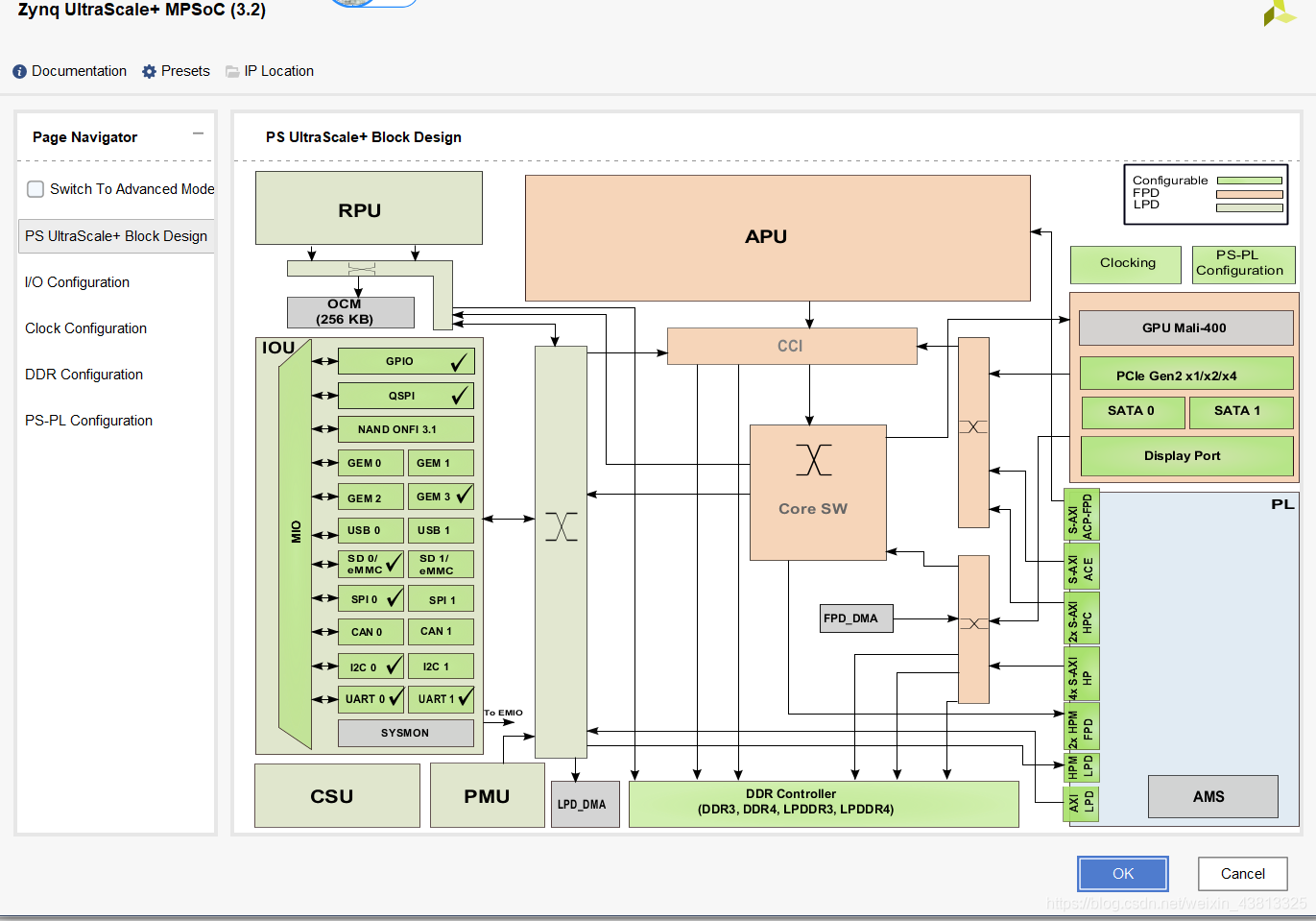

1️⃣zynq ps:配置PS端外围连接,包括时钟、复位、MIO、DDR以及PS-PL之间的连接。

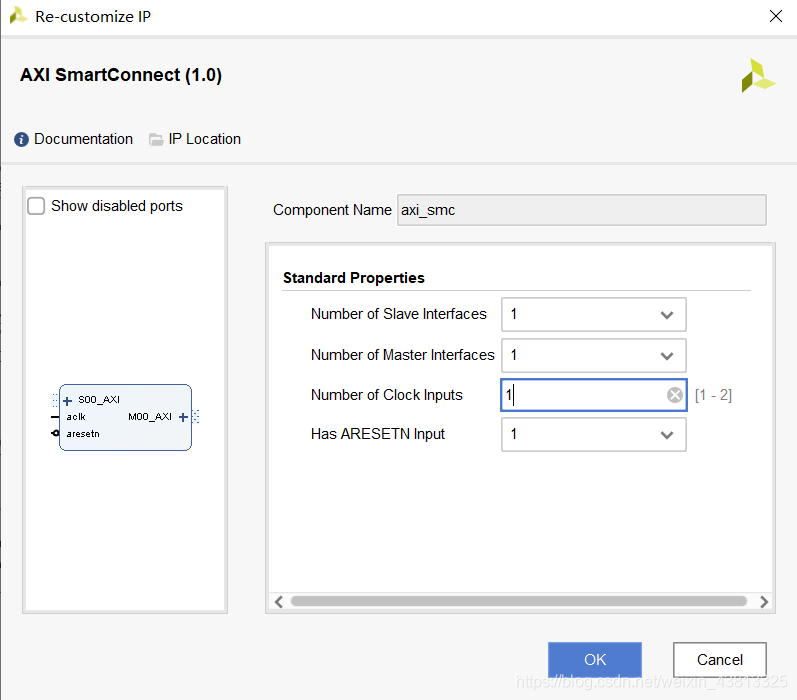

2️⃣AXI smartconnect:用于AXI内存映射设备主从端的连接,相比较具有相同功能的AXI interconnector,以最小的用户干预自动配置和适应连接的AXI主从IP。

3️⃣:BRAM CONTR
