Unity UGUI 自适应

Unity UGUI 自适应

背景

（1）手机需要再竖屏与横屏之间切换，这样适应竖屏的UI元素的位置，未必适应横屏。

（2）即使都采用横屏模式，手机的横纵比不同，有的是2140*1080，有的是2400*1080，有的是1920*1080，等等…

（3）即使都采用相同横纵比，但屏幕分辨率不同，例如：1920*1080与2560*1440

设置元素自适应

1、默认情况下，元素的锚点在中心位置，修改分辨率后，按钮为了保持恒定的偏移，会出现超出屏幕的情况。

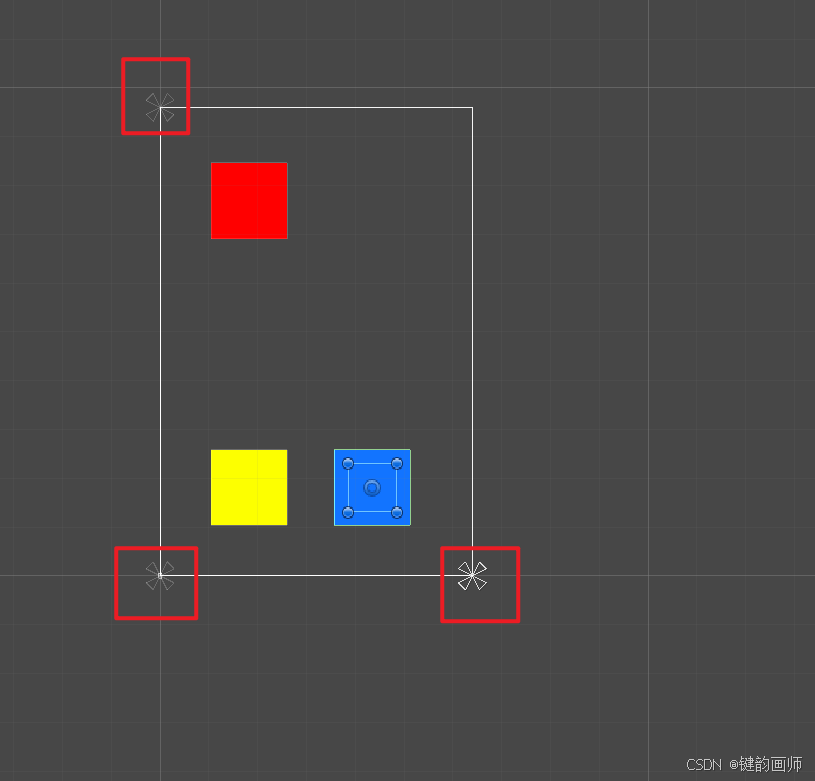

2、把锚点都设置在各自对应的角上，如图，

但是这样会出现两个问题，元素相对于屏幕变大了。两个元素有可能叠加在一起。

3、大小适应分辨率的变化

解决方法，按钮元素的大小跟随屏幕的大小变化。

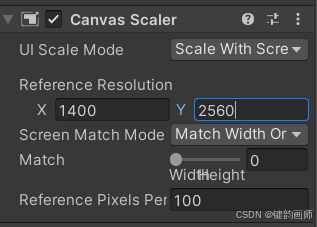

使用Canvas Scaler组件

UI Scale Mode设置为scale with Screen Size。

设置X,Y。此处标识，元素的初始参考的大小为1400 2560。后面分辨率发生变化，元素的缩放都是依据这个初始分辨率大小。

4、再次适应横纵比的变化

问题：当竖屏变为横屏时，按钮大小会发生变化。

当竖屏变为横屏时，它会将实际分辨率的宽度与CanvasScaler参考分辨率的宽度进行比较，并将结果作为缩放因子使用。由于目前的景物分辨率为960 x 640，宽度是竖屏画的640 x 960的1.5倍，所以布局被放大了1.5倍。

该组件具有一个名为Match的值，该值可以是0(宽度)、1(高度)或介于两者之间的值。默认情况下，它被设置为0，它将当前屏幕宽度与描述的画布Scaler宽度进行比较。

将值设置为0.5

W=当前宽度/参考宽度=3/2

H=当前高度/参考高度=2/3

W*H=1,意味着按钮保持其原来大小。

如果设置为其它值。

• 2 ^ lerp( log(wx, 2), log(hx, 2) )

• • 这类似于再宽度比和高度比之间插值，但又不是线性插值

关于图片的像素设置

 UI大小 = 原图大小(Pixels) / (Pixels Per Unit / Reference Pixels Per Unit)

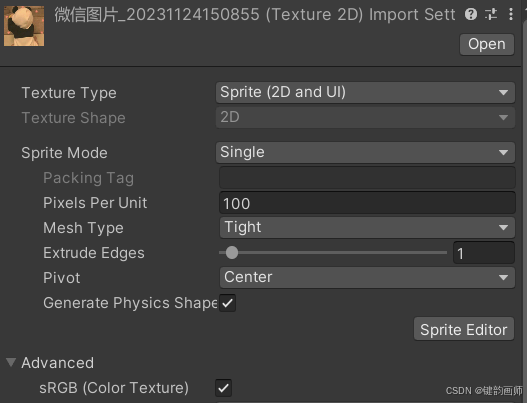

Sprite

Pixels Per Unit
设置完成后，注意点一下Image组件得SetNativeSize 重新计算一下。
