汽车诊断之UDS入门-诊断会话状态机0x10

本文介绍了ECU中诊断会话(session)的概念及其控制方法。通过0x10服务可以激活不同的诊断会话,如默认会话、编程会话及扩展会话。文章还讨论了在不同会话间切换的需求及保持非默认会话的技术细节。

有些安全相关的服务要求在特定的非默认会话下解锁使用,对于和安全无关不改变ECU状态和数据的服务例如0x22(ReadDataByIdentifier)服务可以在默认会话下进行。

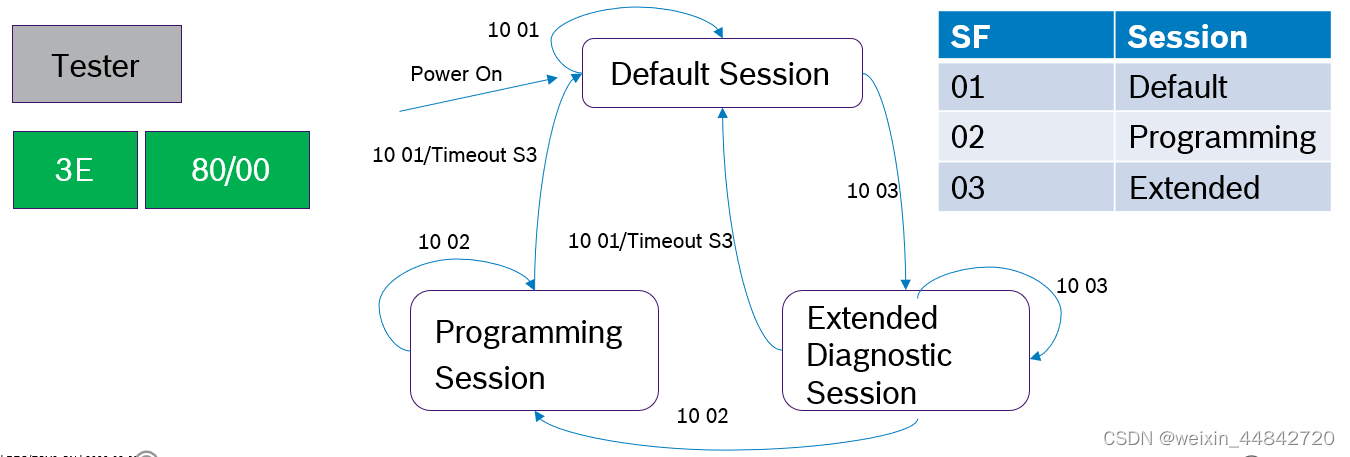

0x10(DiagnosticSessionControl)用来激活ECU各个诊断会话(session),包括3个subfunction,0x01 default session默认会话,0x02 Programming session 编程会话,0x03 Extended session 扩展会话,会话之间的跳转关系如下图所示。由于S3定时器存在,Tester需要周期性发送0x3E 0X80/00,使ECU保持在非默认会话下 .

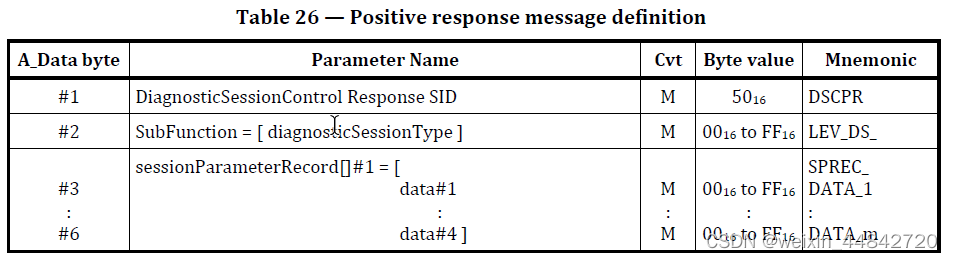

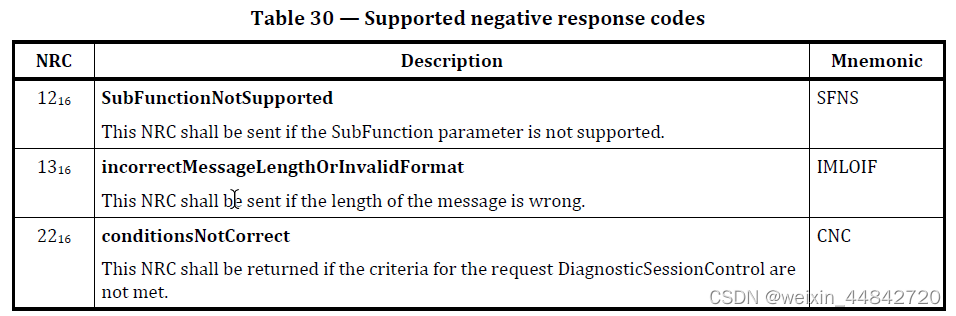

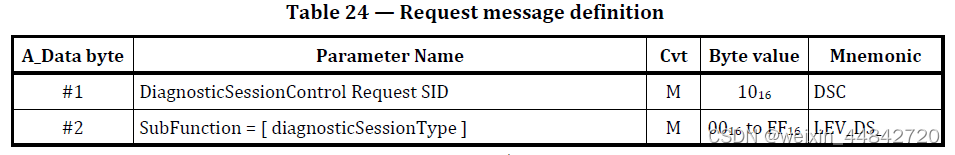

<think>嗯,用户这次的问题是关于UDS诊断协议中0x10服务的0xD0子服务(Quiescent-Current Diagnostic-Mode Start)的启动制和配置方法。这个问题相当专业,看来用户可能是汽车电子领域的工程师或开发者。 从用户提供的引用资料来看,引用[1]和[2]详细介绍了0x10服务的基本特性,特别是会话控制制和时序参数。引用[5]补充了P2*ServerMax超时时间的计算方式。虽然其他引用提到0x86和0x3D服务,但与本问题关联不大。 用户的核心需求很明确:想知道如何实现和配置0xD0这个特定会话模式。这个模式在ISO 14229标准中属于特殊电源模式,主要用于车辆休眠状态下的诊断,对电流消耗有严格要求。 在组织回答时,需要重点解释几个关键点: 首先必须说明0xD0会话的本质是低功耗诊断模式,这与常规的默认会话或编程会话有根本区别。然后要强调其核心约束条件——电流消耗必须控制在极低水平(通常低于10mA)。配置方面需要覆盖服务端和客户端两部分的实现逻辑,特别是服务端ECU需要做的状态切换和电流监控。 考虑到用户可能是要实现这个功能,还需要补充一些工程实践中的注意事项,比如唤醒线配置、网络管理协调等容易踩坑的点。最后用流程图展示典型会话切换过程会更有帮助。 用户应该需要具体的技术细节,所以回复中要包含: - 精确的请求响应报文格式 - 时序参数计算(如P2*ServerMax=5000ms) - 必要的状态转换逻辑 - 典型的NRC错误码 这个问题的专业性很强,用户能提出0xD0这种特定模式,说明已经对基础会话模式(如0x01/0x02/0x03)很熟悉了。因此回答可以跳过基础概念,直接深入技术实现层面。不过还是需要简要说明0xD0与其他会话模式的区别,因为这是配置的关键前提。 从引用[5]提到的超时时间计算方式来看,用户可能对协议中时间参数的处理有疑问,这点在回复中要特别说明清楚,比如01 F4如何换算成5000ms。</think>以下是关于UDS协议中0x10服务的0xD0会话模式(Quiescent-Current Diagnostic-Mode Start)的详细解析: --- ### **0x10服务0xD0会话模式核心制** 1. **功能定义** `0xD0` 属于**静态电流诊断模式**,专用于车辆休眠状态下的低功耗诊断。ECU在此模式下需将静态电流降至极低水平(通常$<10mA$),同时保留基础诊断能力。 2. **启动条件** - **硬件要求**: ECU必须支持**多级唤醒制**(如KL15唤醒线 + 特定CAN报文唤醒)。 - **状态约束**: 仅当ECU处于`DefaultSession`(默认会话)且车辆电源模式为`OFF`时允许激活[^1][^2]。 3. **请求报文格式** ```markdown | 字节位置 | 值 | 说明 | |----------|----------|---------------------| | 0 | 0x10 | SID(服务标识) | | 1 | 0xD0 | 子功能(0xD0模式) | ``` > ⚠️ 若需抑制正响应(Suppress Positive Response),需设置子函数最高位为`1`(即`0xD0 | 0x80 = 0x50`)[^1][^5]。 4. **响应制与时序** - **正响应**: ```markdown | 字节 | 值 | 说明 | |------|-------|---------------| | 0 | 0x50 | 响应SID | | 1 | 0xD0 | 激活的子功能 | | 2-3 | 0xXX | 会话参数(如P2*)| ``` **超时参数计算**(参考引用[5]): - `P2*Server_max = 5000 ms`(示例中`01 F4`的十六进制转十进制:$500 \times 10 = 5000ms$)[^5]。 - **负响应(NRC)**: 常见错误码: - `0x12`(sub-function not supported) - `0x22`(conditions not correct)[^4]。 --- ### **配置与实现关键点** 1. **ECU端配置** - **电源管理**: 需实现**分级供电策略**,关闭非核心模块(如传感器、执行器),仅保留CAN收发器和基础MCU。 - **唤醒过滤**: 仅响应`0x10 0xD0`和物理唤醒信号,过滤其他报文以降低功耗。 2. **诊断仪端逻辑** ```python def activate_quiescent_mode(): send_uds_request(0x10, 0xD0) # 发送0x10 D0请求 start_timeout_timer(5000) # 启动P2*超时计时器 if response_received(): if response[0] == 0x50: # 正响应确认 enter_low_power_monitor() elif response[0] == 0x7F: # 负响应处理 handle_nrc_error(response[2]) else: raise TimeoutException("P2*超时未响应") ``` 3. **工程注意事项** - **网络管理协调**: 需与CAN NM(网络管理)协同,避免ECU被其他节点唤醒[^2]。 - **电流监控**: 必须集成电流检测电路,实时验证静态电流是否达标。 - **超时恢复**: 若超过`P2*`时间无操作,ECU自动退回`DefaultSession`[^5]。 --- ### **典型会话流程** ```mermaid sequenceDiagram participant 诊断仪 participant ECU 诊断->>ECU: [0x10 D0] 启动静态电流模式 alt 激活成功 ECU-->>诊断仪: [0x50 D0] 正响应 ECU->>ECU: 关闭非关键模块,电流降至<10mA 诊断->>ECU: 发送特定诊断请求(如0x22读数据) ECU-->>诊断仪: 响应诊断数据(保持低功耗) else 激活失败 ECU-->>诊断仪: [0x7F 10 22] NRC_conditionsNotCorrect end ``` ---
