Maya角色UV展平技巧笔记

参考 视频链接

一 展平uv注意事项

• 切缝尽量隐藏在不明显的地方
• 尽量横平竖直，节省资源

二 展平uv步骤

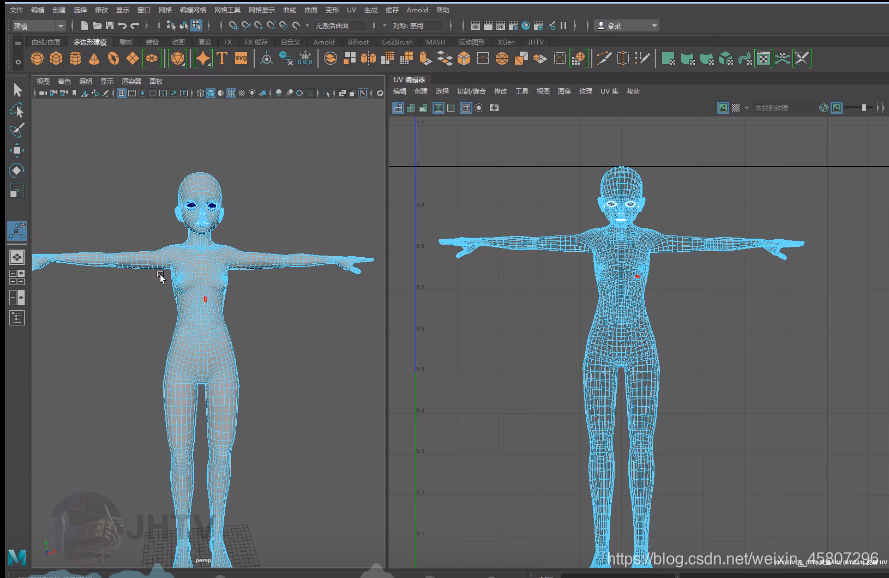

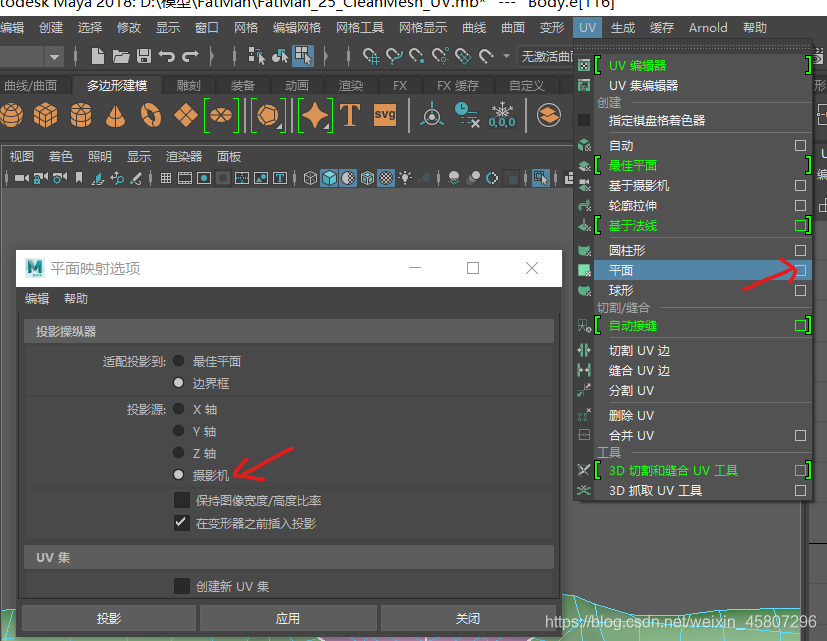

• 在前视图中基于摄像机平面投影


1 头部uv展开

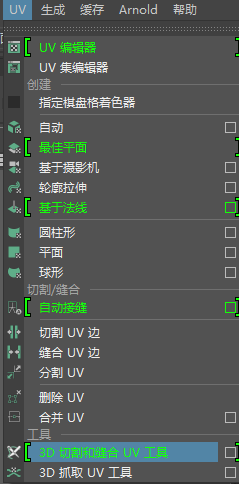

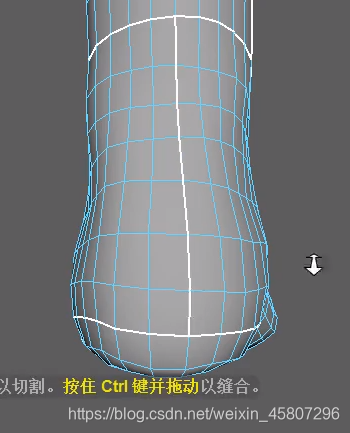

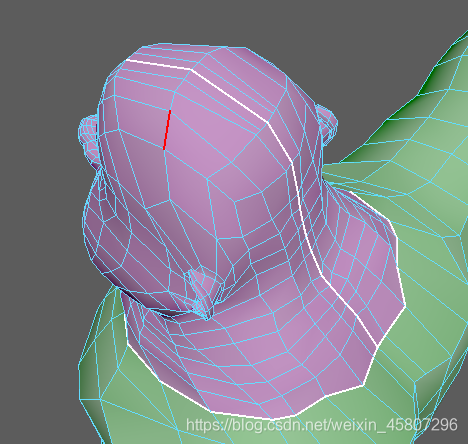

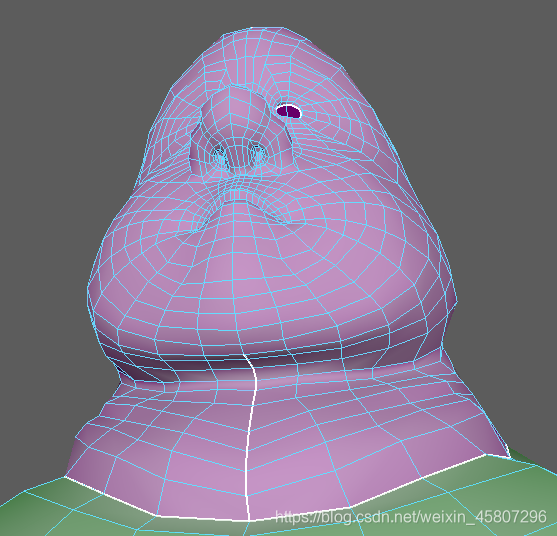

• 用3D切割和缝合工具将头部分离
• 使用方法：选中边，点击或拖动切割，或shift+拖动切割。ctrl为取消切割（即为缝合）

（快捷图标在建模工具架的最后一个）

• 选择uv壳展开

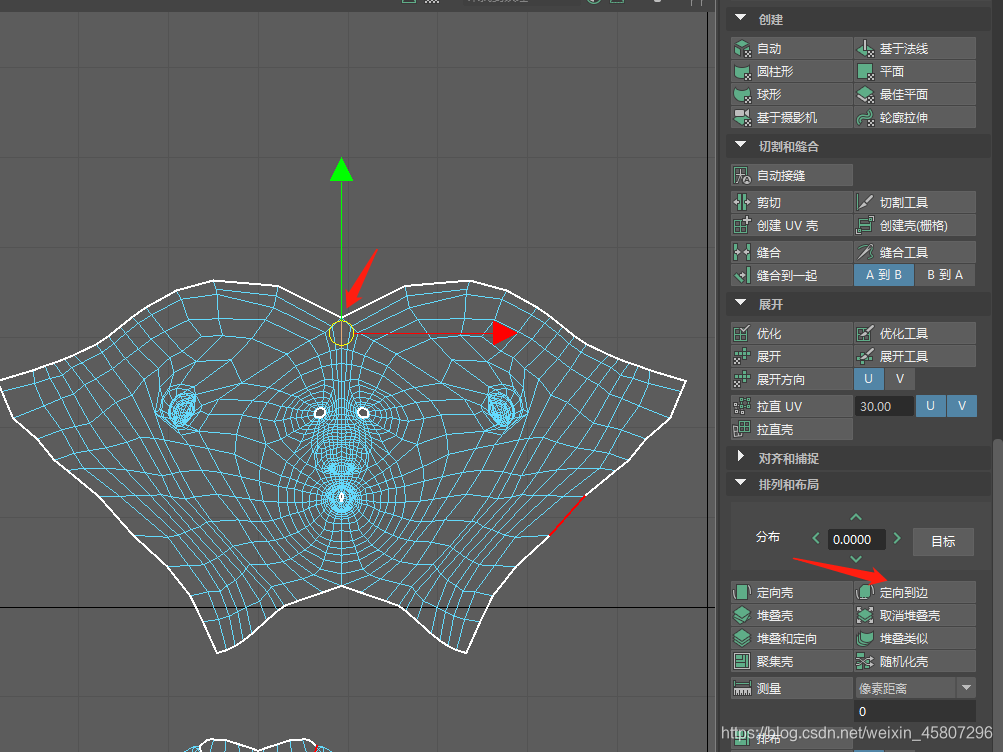

• 如何把uv壳摆正？
  选中某一条正向的边，执行“定向到边”操作

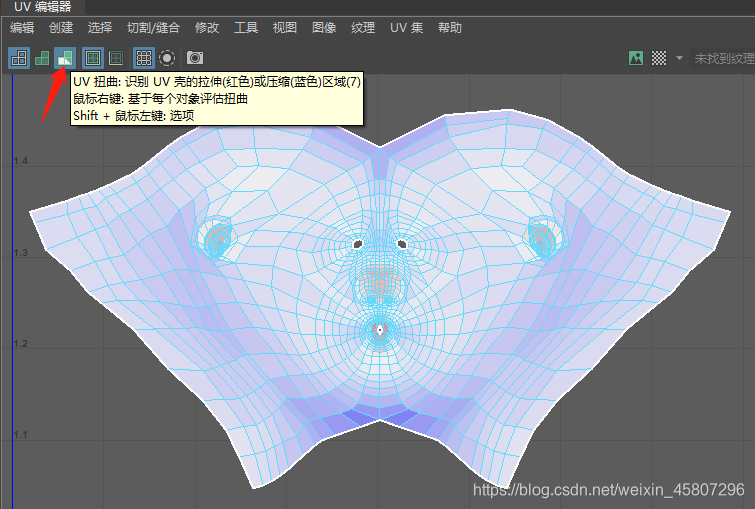

• 观察拉伸情况可以选择这个按钮，红色为拉伸，蓝色为压缩。

• 目前这个情况还可以，也可以优化一下


  2 手臂uv展开

• 在uv工具包中选择按对象X对称

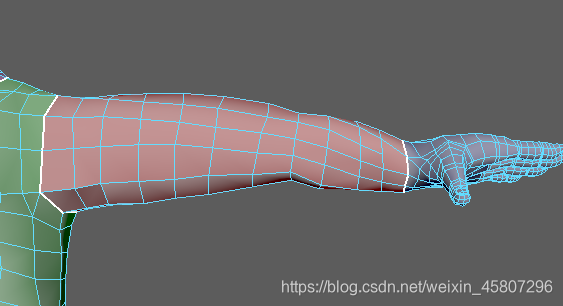

• 胳肢窝切一刀，手腕切一刀（按照循环边）

• 把胳膊看作圆柱体，在后面切一条接缝

• 展开之后正向放置
• 无法将对称两片一起正向咋办？

取消对称，旋转90度

这样就摆正了

• 接下来怎么优化uv壳排布呢？如果直接使用拉直uv，会导致拉伸比例不对的问题

• 视频介绍了以下这种方法：

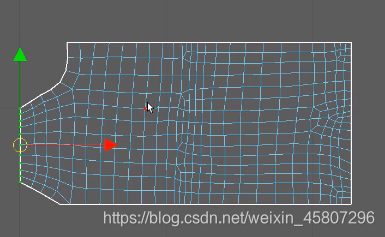

将边界拉直（对齐），再将中间的点用优化工具进行优化

• 想选中一个uv点，却会同时选中共边的点怎么办？（如下图）

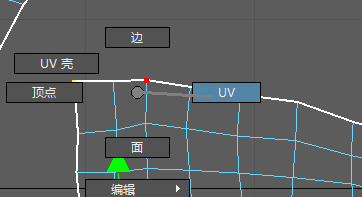

这是因为选中了多边形的点，右键选择uv就可以只选一个uv点了

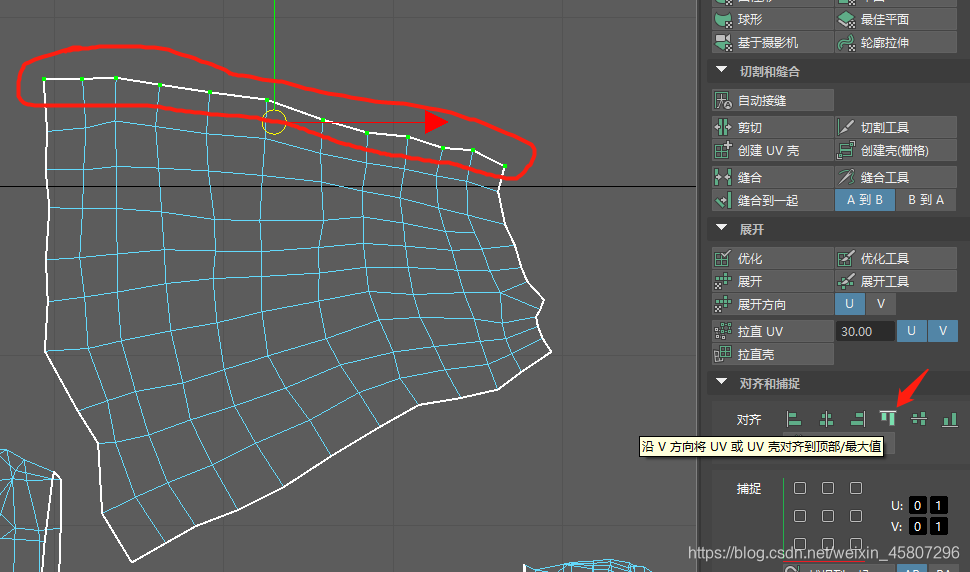

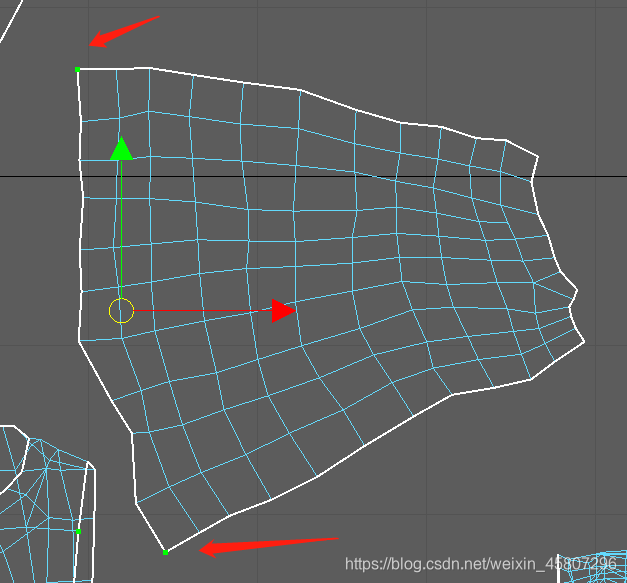

• 选中第一个点，shift+双击最后一个点，以选中上面一排点，对齐到顶部

• 下排同理

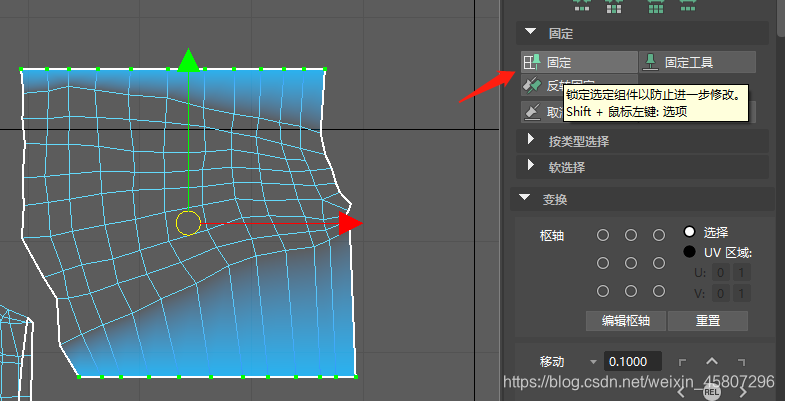

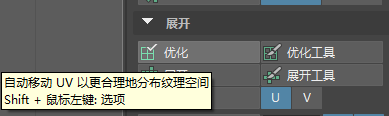

• 选中上下排uv点，固定，用优化或者优化工具进行优化

• 优化得差不多了再将左右的uv点也进行对齐，有必要的话进行优化

• 像视频这种情况，就不要将弯曲严重部分的点对齐了，不然拉伸太严重

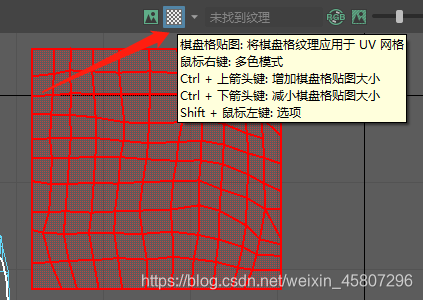

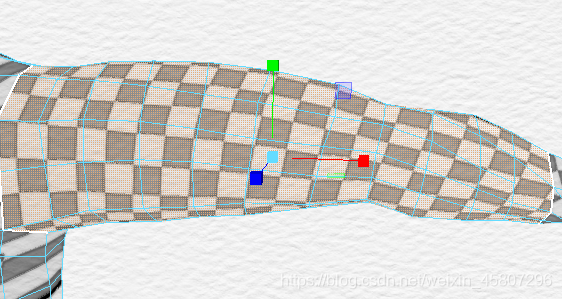

• 接下来打开棋盘格，在视图观察拉伸情况，尽量使纹理是正方形


• 接下来如何对称处理另一半的手臂？

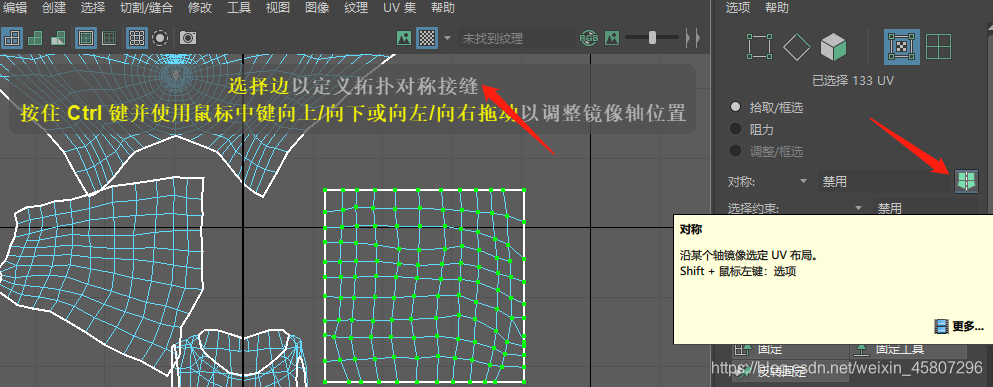

  选择壳上的uv点，点击对称按钮，再点击对称接缝上的某一条边，这里选择头部uv的中心边即可，就对称过去了


3 手部uv展开

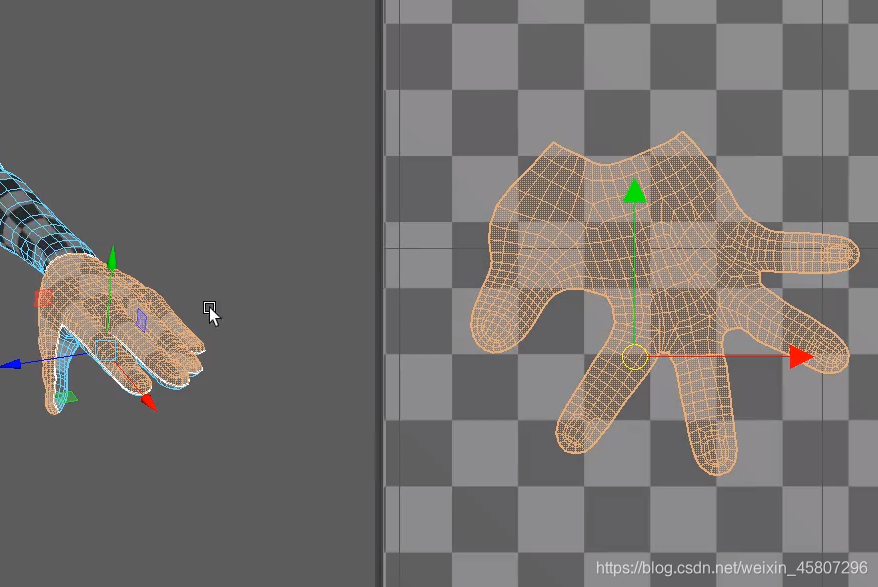

• 开启对称，从手中间切割，展开


• 定向到边-旋转90度，向右放置

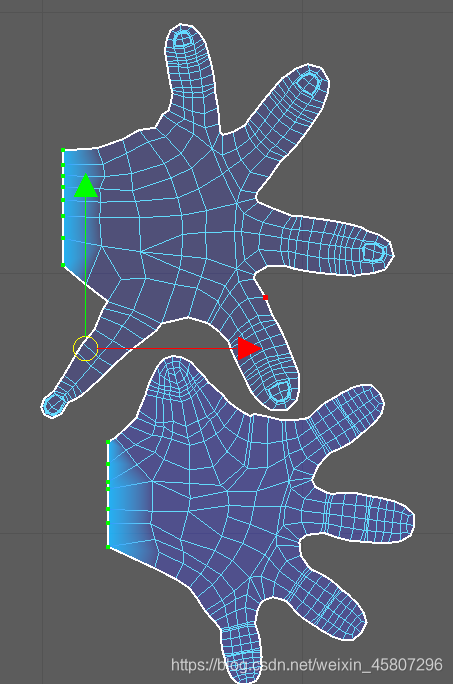

• 将左边的点对齐，固定，优化

• 对称到另一边

4 身体uv展开

• 打开对称

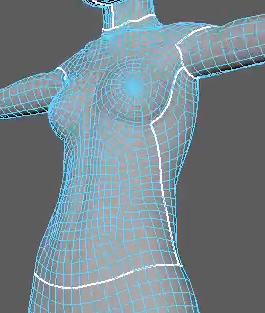

• 1、一般角色会穿衣服，所以从腰带部位切割
• 2、从胸部下面切割

• 展开-定向到边-对齐点-固定-优化

4 腿部uv展开

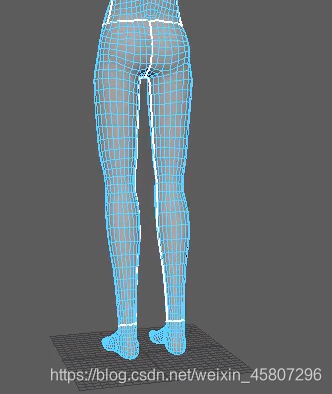

• 从臀部中间割一圈，大腿内侧往下切割，脚踝处切一个环

• 展开-定向到边-对齐点

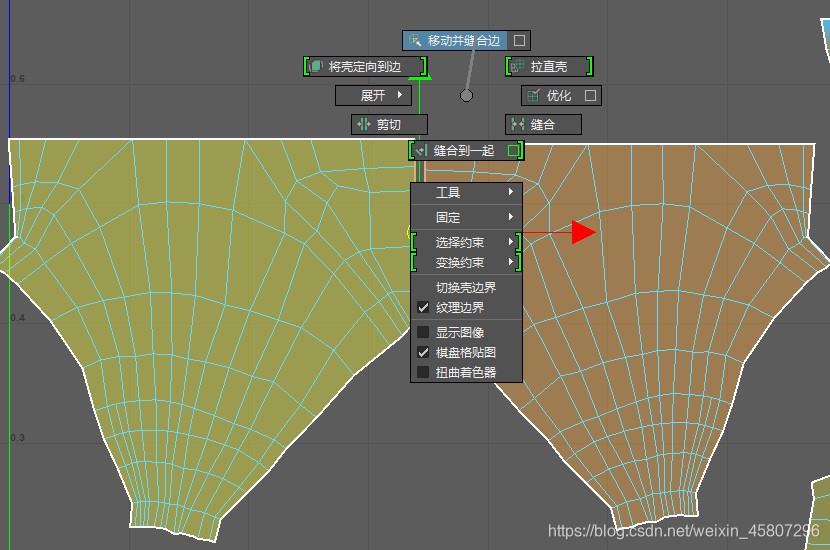

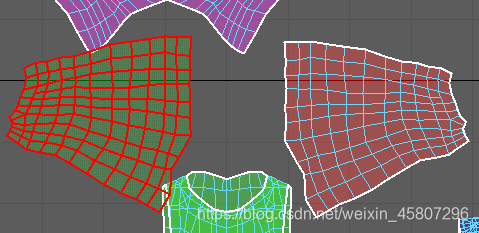

• 将上面和中间的点对齐，选中边，shift + 右键，移动并缝合边，将两片裤子uv壳连接到一起

或者点这个工具，是一样的

• 同样进行优化，用uv扭曲显示模式和棋盘格观察拉伸情况

5 脚部uv展开

• 记得切割时要开对称，优化时不开对称没问题

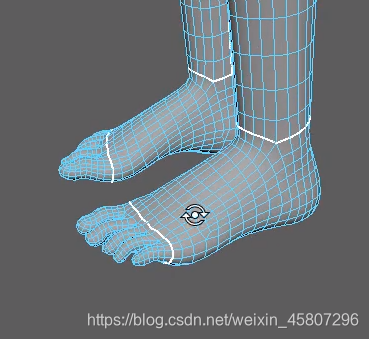

• 把脚趾和脚掌分开

• 把脚底板切割开

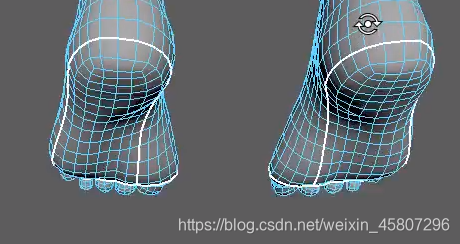

• 把脚跟切割

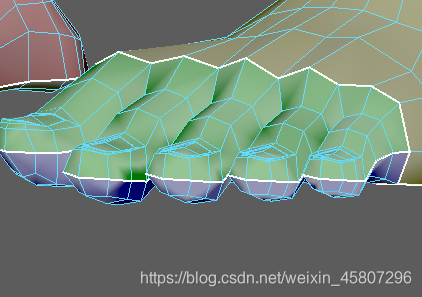

• 和手同理，从脚趾中间切割

脚部展开结果：

三 排布uv壳

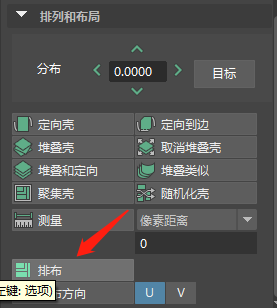

• 可以选中所有uv壳，直接使用排布工具

• 如何使各个uv壳缩放比例相同？

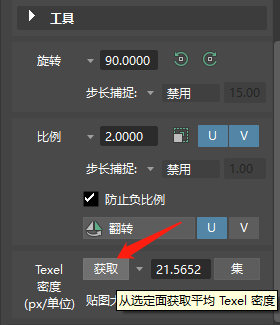

  选中某个uv壳，点获取Texel密度，全选uv壳，再点“集”，就会缩放到统一比例了

• 可以再手动调整下排布、大小，像脸部这种需要画得精细的地方可以分配更多的纹素
