ZYNQ DMA

1 AXI4（AXI-full）总线学习

1.1 什么是AXI

  AXI（Advanced eXtensible Interface）是一种总协议，该协议的第一个版本AXI3是ARM公司提出的AMBA（Advanced Microcontroller Bus Architecture）3.0协议中最重要的部分。2010发布的AMBA4.0包含了AXI的第二个版本AXI4。
  AXI4包含3种类型的接口（或者说ZYNQ的三种AXI总线）。
  （1）AXI4：（For high-performance memory-mapped requirements.）主要面向高性能地址映射通信的需求，是面向地址映射的接口，允许最大256轮的数据突发传输。
  （2）AXI4-Lite：（For simple, low-throughput memory-mapped communication ）是一个轻量级的地址映射单次传输接口，占用很少的逻辑单元。适用于吞吐量较小的地址映射通信总线。
  （3）AXI4-Stream：（For high-speed streaming data.）面向高速流数据传输；去掉了地址项，允许无限制的数据突发传输规模。
现在说明AXI的优势。
  （1）高效：通过标准化的AXI接口，开发者只需要学习一种IP核的通讯协议即可；
  （2）易用：针对具体应用提供合适的接口协议。AXI4：面向地址映射的接口，在单地址传输的情况下最大允许256个时钟周期的数据突发长度；AXI4-Lite：一个轻量级的地址映射单次传输接口，占用较少的资源；AXI4-Stream：去掉了地址传输的功能，允许无限制的数据突发传输，无需考虑地址映射。
  （3）易得：标准化的AXI接口协议资源，不仅可以在xilinx官网上获得，也可以在全球范围内ARM的所有合作伙伴处获得。大量的IP core支持AXI4协议；大量的第三方AXI工具可提供多样的系统开发、验证和功能定制。

1.2 AXI管脚说明

AXI4总线和AXI4-Lite总线具有相同的组成部分：

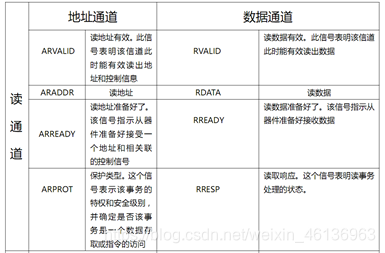

  （1）读地址通道：包含ARVALID，ARADDR，ARREADY信号；
  （2）读数据通道：包含RVALID， RDATA，RREADY，RRESP信号；

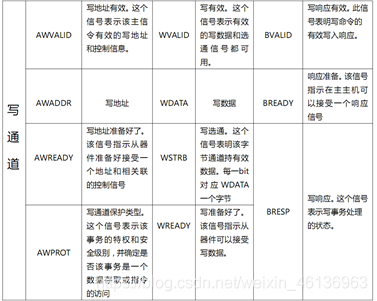

  （3）写地址通道：包含AWVALID，AWADDR，AWREADY信号；
  （4）写数据通道：包含WVALID，WDATA，WSTRB， WREADY信号；
  （5）写应答通道：包含BVALID，BRESP，BREADY信号；
  （6）系统通道：包含：ACLK，ARESETN信号。
而AXI4-Stream总线的组成有：
  （1）ACLK信号：总线时钟，上升沿有效；
  （2）ARESETN信号：总线复位，低电平有效；
  （3）TVALID信号：主机告诉从机数据本次传输有效；
  （4）TREADY信号：从机告诉主机做好传输准备；

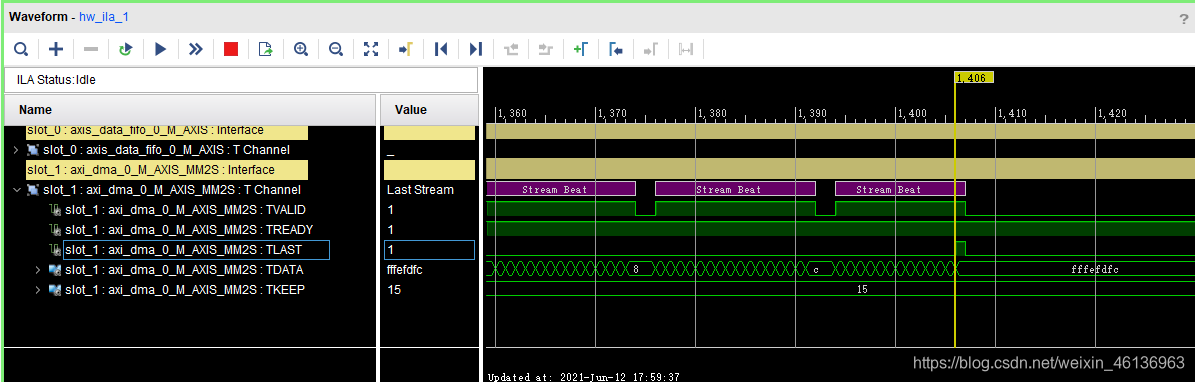

  （5） TLAST信号：主机告诉从机该次传输为突发传输的结尾；当TLAST为高时，表明当前数据是最后一次传输。

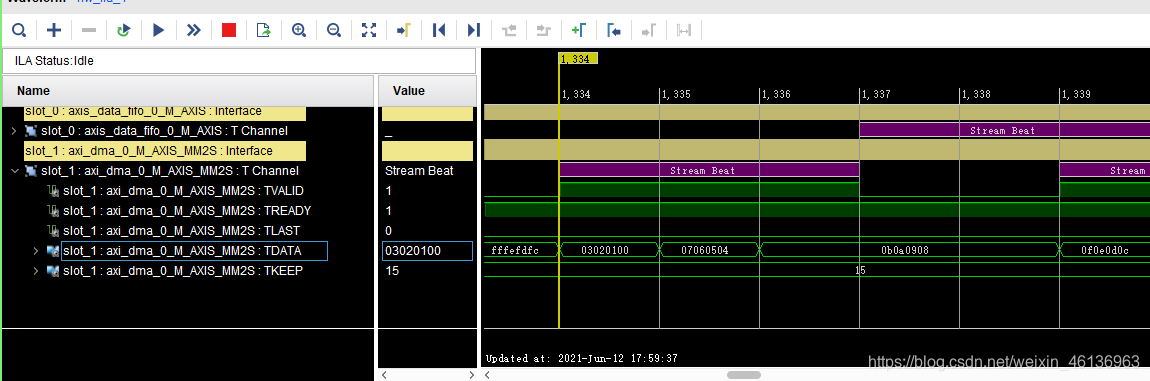

  （6）TDATA信号：数据，可选宽度32、64、128、256bit；
  （7）TKEEP信号：类似于字节修饰符，表示数据是有效的。
  （8） TSTRB信号：每bit对应TDATA的一个有效字节，宽度为TDATA/8；
  （9）TUSER信号：用户定义信号，宽度为128bit。

下面对这些信号的管脚做一个具体的说明。

1.3 zynq的三种AXI总线

AXI DMA 用到了三种总线：
（1）AXI4-Lite ：AXI4-Lite用于对寄存器进行配置和获取状态，从而控制DMA的数据传输。选用AXI-lite（AXI4-Lite ）接口的原因为AXI-lite（AXI4-Lite ）接口一般用于简单的低吞吐量内存映射通信（例如，与控制和状态寄存器之间的通信）。一般用于低速少量的数据通信，比如传递参数。
（2）AXI4 Memory Map：AXI4 Memory Map 用于与存储器交互的接口。又分为 AXI4 Memory Map Read 和 AXI4 Memory Map Write 两个接口，一个是读一个是写。
（3）AXI4 Stream 接口：AXI4 Stream 接口用于对外设的读写。其中 AXI4 Stream Master（MM2S，Memory Map to Stream，存储器映射AXI4-full（AXI4）到AXI4-stream）用于对外设写，AXI4-Stream Slave(S2MM，Stream to Memory Map，，AXI4-stream到存储器映射AXI4-full（AXI4）)用于对外设读。
总之，在以后的使用中需要知道 AXI_MM2S 和AXI_S2MM 是存储器端映射的 AXI4 总线，提供对存储器（DDR3）的访问。AXIS_MM2S 和 AXIS_S2MM是 AXI4-streaming （外设）总线，可以发送和接收连续的数据流，无需地址。

1.4 AXI的三种接口

总共有9个接口：
  （1）AXI-GP接口（4个）：是通用的AXI接口，包括两个32位主设备接口和两个32位从设备接口，用该接口可以访问PS中的片内外设。这个对应AXI-lite总线使用。这接口我用的挺多，传输速度也不快，用于PS与PL少慢数据通信。
  （2）AXI-HP接口（4个）：是高性能/带宽的标准的接口，PL模块作为主设备连接。主要用于PL访问PS上的存储器（DDR和On-Chip RAM）。PS都作为从设备，对应AXI-full总线。因为这个高速传输接口，PS太慢了，要顺着PL走。
  （3）AXI-ACP接口（1个）：是ARM多核架构下定义的一种接口，中文翻译为加速器一致性端口，用来管理DMA之类的不带缓存的AXI外设，PS端是Slave接口。这个直接通往ARM内部，不经过DDR，所以速度是最快的。

1.5 AXI协议

  协议的制定是要建立在总线构成之上的。因此说AXI4，AXI4-Lite，AXI4-Stream都是AXI4协议。AXI总线协议的两端可以分为分为主（master）、从（slave）两端，他们之间一般需要通过一个AXI Interconnect相连接。作用是提供将一个或多个AXI主设备连接到一个或多个AXI从设备的一种交换机制。
  AXI Interconnect的主要作用是：当存在多个主机以及从机器时，AXI Interconnect负责将它们联系并管理起来。由于AXI支持乱序发送，乱序发送需要主机的ID信号支撑，而不同的主机发送的ID可能相同，而AXI Interconnect解决了这一问题，他会对不同主机的ID信号进行处理让ID变得唯一。
  AXI协议将读地址通道，读数据通道，写地址通道，写数据通道，写响应通道分开，各自通道都有自己的握手协议。每个通道互不干扰却又彼此依赖。这是AXI高效的原因之一。
AXI握手协议:

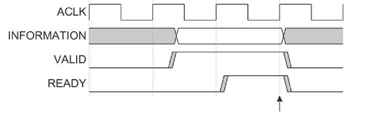

  AXI4 所采用的是一种 READY，VALID 握手通信机制。简单来说主从双方进行数据通信前，有一个握手的过程。传输源产生 VLAID 信号来指明何时数据或控制信息有效。而目地源产生READY信号来指明已经准备好接受数据或控制信息。传输发生在VALID和 READY信号同时为高的时候，如下图所示。

2 AXI DMA简介

2.1 基本介绍

ZYNQ 提供了两种 DMA，一种是集成在 PS 中的硬核 DMA，另一种是 PL 中使用的软核AXI DMA。下面我们简单的介绍下 PL 的 DMA，即 AXI DMA IP 核。
AXI DMA：AXI Direct Memory Access，直接内存访问。是指外部设备不通过CPU，直接与系统内存交换数据的接口技术。官方解释为内存与AXI4-Stream外设之间提供高带宽的直接存储访问，其可选的scatter/gather功能可将CPU从数据搬移任务中解放出来。在ZYNQ中，AXI DMA就是FPGA访问DDR3的桥梁，不过该过程受ARM的监控和管理。
要将外设数据读入内存或将内存传送到外设，一般都要通过 CPU 控制完成，如采用查询或中断方式。虽然中断方式可以提高CPU的利用率，但是也会有效率问题。对于批量传送数据的情况，采用 DMA 方式，可解决效率与速度问题，CPU只需要提供地址和长度给DMA，DMA 即可接管总线，访问内存。等 DMA 完成工作后，告知CPU，交出总线控制权。也就是说，使用DMA时，CPU 向 DMA 控制器发出一个存储传输请求，这样当DMA 控制器在传输的时候，CPU 执行其它操作。传输操作完成时，DMA 以中断的方式通知 CPU。
为了发起传输事务，DMA 控制器必须得到以下数据：
• 源地址 — 数据被读出的地址
• 目的地址 — 数据被写入的地址
• 传输长度 — 应被传输的字节数
DMA 存储传输的过程如下：

1. 为了配置用 DMA 传输数据到存储器，处理器发出一条 DMA 命令
2. DMA 控制器把数据从外设传输到存储器，而让 CPU 腾出手来做其它操作。
3. 数据传输完成后，向 CPU 发出一个中断来通知它，DMA传输可以关闭了。
   在 ARM CPU 设计的过程中，已经考虑到了大量数据搬移的情况，因此在 CPU 中自带了一个 DMA 控制器 DMAC，这个 DMAC 驻留在 PS 内，而且必须通过驻留在内存中的 DMA 指令编程，这些程序往往由CPU 准备，因此需要部分的 CPU 参与。DMAC与PL的连接是通过 AXI_GP 接口，这个接口最高支持到 32 位宽度，这也限制了这种模式下的传输速率，理论最高速率为 600MB/s。这种模式不占用 PL 资源，但需要对 DMA 指令编程，会增加软件的复杂性。

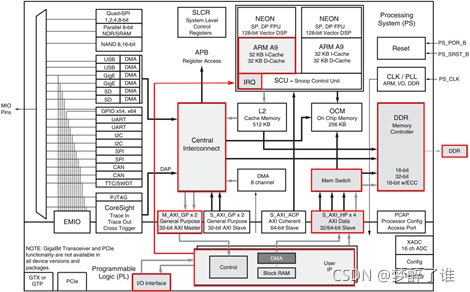

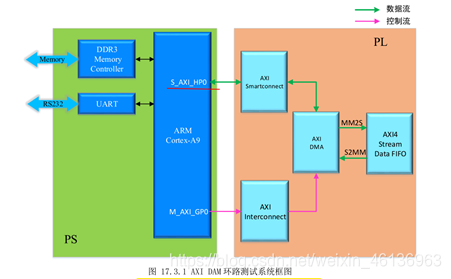

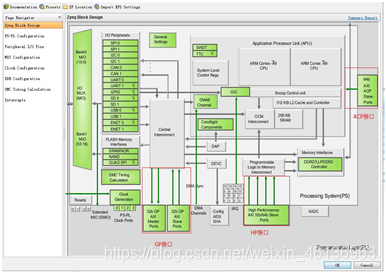

   通过 PL 的 DMA 和 AXI_HP 接口的传输适用于大块数据的高性能传输，带宽高。该种传输方式的拓扑图如下（灰色填充的框图或红色边框圈出的框图）：

   可以看到，DMA 的数据传输经S_AXI_HP 接口（以下简称 HP 接口）。ZYNQ 拥有 4 个 HP 接口，提供了 ZYNQ 内最大的总带宽。每一个 HP 接口都包含控制和数据 FIFO。这些 FIFO 为大数据量突发传输提供缓冲，让 HP 接口成为理想的高速数据传输接口。对 DMA 的控制或配置通过 M_AXI_GP 接口，传输状态通过中断传达到 PS 的中断控制器。下面我们简单的介绍下 PL 的 DMA，即 AXI DMA IP 核。
   AXI Direct Memory Access（AXI DMA）IP 内核在 AXI4 内存映射和 AXI4-Stream IP 接口之间提供高带宽直接储存访问。其可选的 scatter gather 功能还可以从基于处理器的系统中的中央处理单元（CPU）卸载数据移动任务。初始化、状态和管理寄存器通过 AXI4-Lite 从接口访问。核心的功能组成如下图所示：

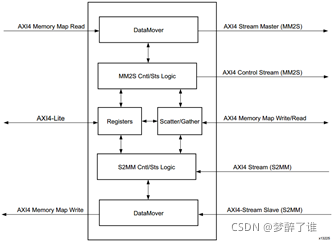

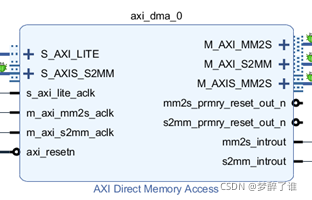

   在ZYNQ中，AX IDMA就是FPGA访问DDR3的桥梁，不过该过程受ARM的监控和管理。AXI DMA IP有6个接口，S_AXI_LITE是ARM配置DMA寄存器的接口，M_AXI_SG是从存储器加载buffer descriptor的接口，剩下4个接口构成两对，S2MM和MM2S表示数据的方向，AXI是存储器一侧的接口，AXIS是FPGA一侧的接口。AXI DMA IP和ARM自带的DMA是很像的，只不过不具备从存储器到存储器的功能，当然也可以将S2MM和MM2S接口与AXIS接口直接相连，其结构如下图所示。


2.2 Direct Register Mode（简单DMA模式）

Direct Register DMA 模式也就是 Simple DMA。Direct Register 模式提供了一种配置，用于在 MM2S 和S2MM 通道上执行简单的 DMA 传输，这需要更少的 FPGA 资源。Simple DMA 允许应用程序在 DMA 和Device 之间定义单个事务。它有两个通道：一个从 DMA 到 Device，另一个从 Device 到 DMA。应用程序必须设置缓冲区地址和长度字段以启动相应通道中的传输。
通过访问DMACR（DMA控制寄存器）、源地址或者目的地址和长度寄存器发起DMA传输。当传输完成后，如果使能了产生中断输出，那么DMASR（状态寄存器）相关联的通道位会有效，即产生中断输出。
Direct Register Mode具备DMA的基本功能，除了控制寄存器和状态寄存器之外，给出目的地址和传输长度之后就可以开启一次传输了。但是，Direct Register Mode模式配置完一次寄存器之后只能完成存储器连续地址空间的读写，如果有需求往不同空间搬运数据的话，那就需要重新配置寄存器开启一次新的传输。
简单DMA模式的编程顺序如下：
S2MM 通道的 DMA 传输的设置和启动顺序
（1）开启/使能S2MM通道。
（2）如果需要的话，可以使能中断（一般都会使能中断）。
（3）写一个有效的源地址到S2MM_SA寄存器（源地址寄存器）。即指定数据从哪里开始搬运。
如果没有使能DRE功能，在指定起始地址时，需要注意字节地址对齐。哪些地址是对齐或者不对齐的，取决于Stream流的数据位宽。For example, if Memory Map Data Width = 32, data is aligned if it is located at word offsets (32-bit offset), that is 0x0, 0x4, 0x8, 0xC, and so forth. If DRE is enabled and Streaming Data Width < 128, then the Source Addresses can be of any byte offset.
（4）写待传输的字节数到S2MM_LENGTH寄存器。需要注意的是，一个长度为0的值是无效的。而一个非零的值，将决定存储器映射到Stream流的数据个数。除此之外，S2MM_LENGTH寄存器需要最后配置，而其他寄存器的配置顺序没有要求。

3 DMA LOOPBACK实验

3.1 实验目的

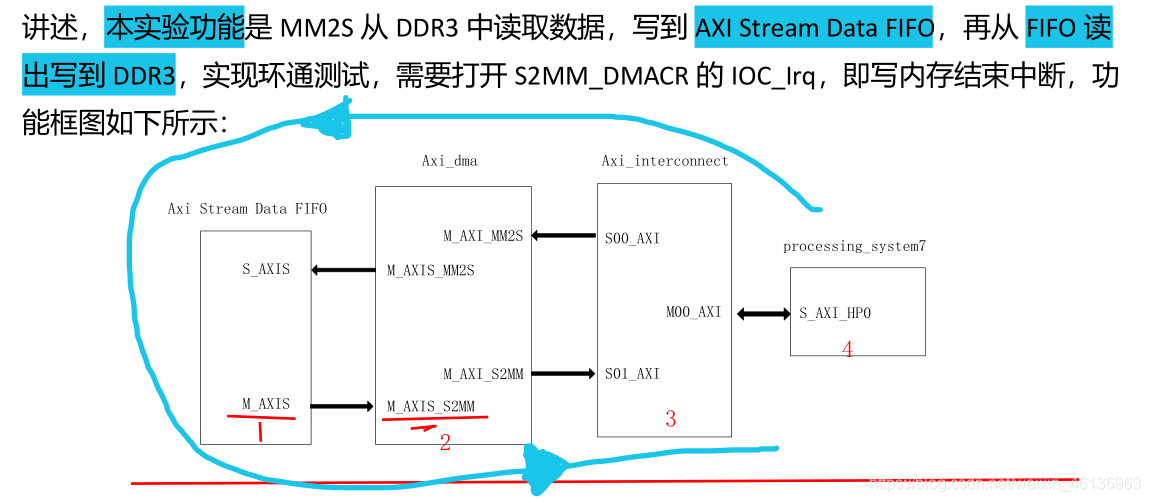

使用PL的AXI DMA IP核从DDR3中读取数据，并将数据写回到DDR3中。在实际应用中，DMA一般与产生数据或需求数据的 IP 核相连接，该 IP 核可以是带有 Stream 接口的高速的 AD（模拟转数字）或 DA（数字转模拟） IP 核。不失一般性，在本次实验中，我们使用 AXI4 StreamData FIFO IP 核来充当这类 IP 进行 DMA 环回实验。大致的系统框图如下，具体的见图6.1所示的PL 的 DMA 和 AXI_HP 接口拓扑图。

3.2 实验步骤

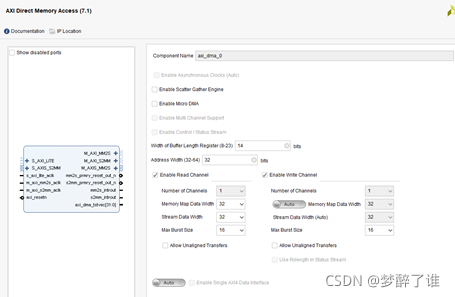

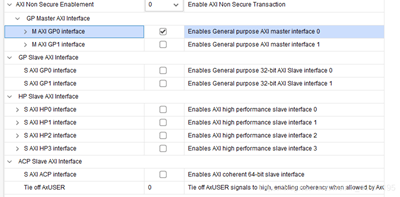

Address Width (32 - 64)：
指定地址空间的宽度，可以是 32 到 64 之间的任何值。此处保持默认值 32。
Memory Map Data Width：
AXI MM2S 存储映射读取数据总线的数据位宽。有效值为 32,64,128,256,512和 1024。此处保持默认值 32。
Stream Data Width：
AXI MM2S AXI4-Stream 数据总线的数据位宽。该值必须小于或等于 Memory MapData Width。有效值为 8、16、32、64、128、512 和 1024。此处保持默认值 32。

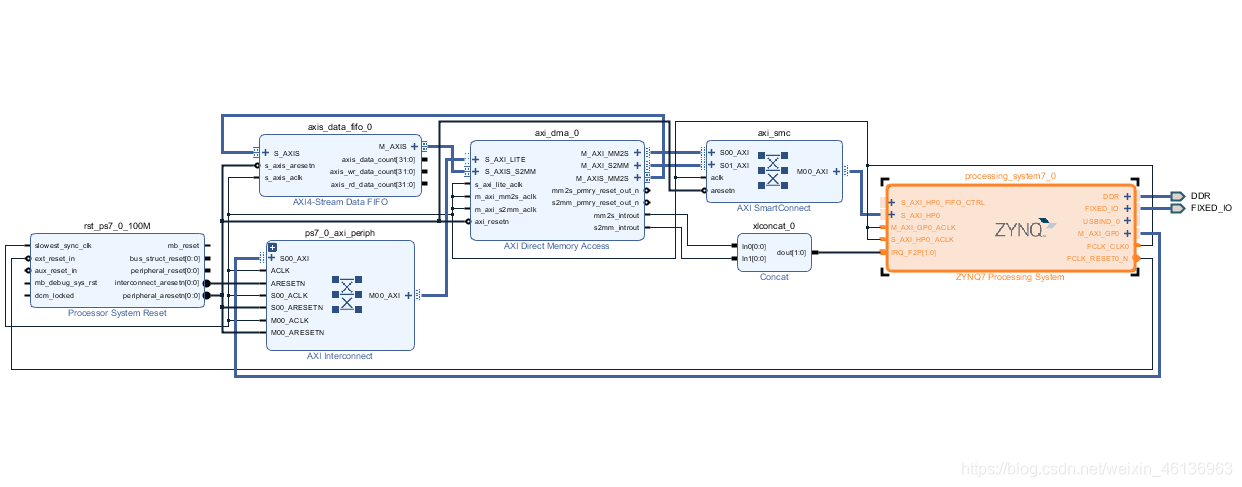

3.2.1 建立BD文件

  具体BD文件的建立参考黑金SDK开发或者正点原子的SDK开发教材=程。

3.2.2 SDK工程文件

/*

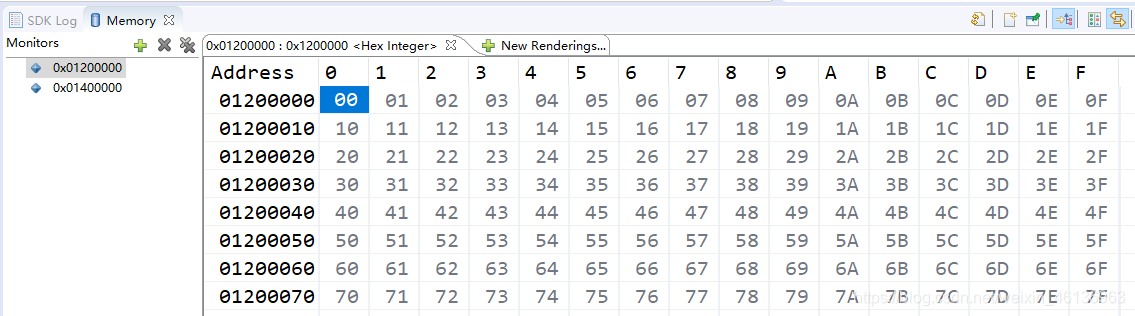

 * 本章的实验任务是在领航者 ZYNQ 开发板上使用 PL 的 AXI DMA IP 核从 DDR3 中读取数据，并将数据写回到 DDR3 中
 *
 *   TX_BUFFER_BASE,RX_BUFFER_BASE;
 *   0x01200000,0x01400000;
 */

#include "xaxidma.h"
#include "xparameters.h"
#include "xil_exception.h"
#include "xscugic.h"

/************************** Constant Definitions *****************************/
// DMA的器件ID
#define DMA_DEV_ID          XPAR_AXIDMA_0_DEVICE_ID			 //位于PL侧的DMA，xparameters.h
//定义设备号
#define INTC_DEVICE_ID      XPAR_SCUGIC_SINGLE_DEVICE_ID	// 器件中断ID
//定义DDR的基地址
#define DDR_BASE_ADDR       XPAR_PS7_DDR_0_S_AXI_BASEADDR   // 0x00100000  DDR的基地址
//定义内存的地址
#define MEM_BASE_ADDR       (DDR_BASE_ADDR + 0x01000000)    // 0x01100000
//定义发送缓冲区的基地址
#define TX_BUFFER_BASE      (MEM_BASE_ADDR + 0x00100000)    // DMA读取数据的起始地址0x01200000
//定义接收缓冲区的基地址
#define RX_BUFFER_BASE      (MEM_BASE_ADDR + 0x00300000)    // 写到 DDR3中的起始地址0x01400000

// DMA接收与发送通道的中断ID
#define RX_INTR_ID          XPAR_FABRIC_AXI_DMA_0_S2MM_INTROUT_INTR//接收中断ID
#define TX_INTR_ID          XPAR_FABRIC_AXI_DMA_0_MM2S_INTROUT_INTR//发送中断ID

//定义一个复位时间计数器
#define RESET_TIMEOUT_COUNTER   10000    // 复位时间
//定义一个测试的起始值
#define TEST_START_VALUE        0x0      // 测试起始值
//定义测试长度
#define MAX_PKT_LEN             0x100    // DMA传输的数据包的长度(256)


/************************** 函数声明 ******************************/
//数据核验函数
static int check_data(int length, u8 start_value);//检查写入到 DDR3 中的数据是否正确
//发送中断的处理函数
static void tx_intr_handler(void *callback);//DMA TX中断处理函数
//接收中断的处理函数
static void rx_intr_handler(void *callback);//DMA RX中断处理函数
//建立中断系统
static int setup_intr_system(XScuGic * int_ins_ptr, XAxiDma * axidma_ptr,
        u16 tx_intr_id, u16 rx_intr_id);	//建立 DMA中断系统函数
//禁用中断函数
static void disable_intr_system(XScuGic * int_ins_ptr, u16 tx_intr_id,
        u16 rx_intr_id);					//禁用DMA引擎的中断函数



/************************** Variable Definitions *****************************/
static XAxiDma axidma;     //XAxiDma实例
static XScuGic intc;       //中断控制器的实例
volatile int tx_done;      //发送完成标志
volatile int rx_done;      //接收完成标志
volatile int error;        //传输出错标志


int main(void)
{
    int i;
    int status;//是否完成标志位
    u8 value;


    /* 等价于
    u8 tx_buffer_ptr[MAX_PKT_LEN];      //发送缓冲区指针，指针指向的数据为8bit无符号数
    u8 rx_buffer_ptr[MAX_PKT_LEN];      //接受缓冲区指针，指针指向的数据为8bit无符号数
    */
    u8 *tx_buffer_ptr;//发送缓冲区指针，指针指向的数据为8bit无符号数
    u8 *rx_buffer_ptr;//接受缓冲区指针，指针指向的数据为8bit无符号数


    /*
     XAxiDma_Config是一个AXI_DMA配置的信息结构体，它里面包含需要配置的各种信息，
     	 类似于一个空表，表里面有各种需要填的事项，
     	 填表的方式是将AXI_DMA的设备号作为传入参数传递到XAxiDma_LookupConfig查找函数中，
     	 如果传输的设备号和函数内部的设备号一样的话，就将根据PL侧的设计参数传递给查找表
    */
    XAxiDma_Config *config;


    /*
           从C语言的角度看指针.TX_BUFFER_BASE与RX_BUFFER_BASE都是一个地址，在地址前面加上（u8 *）修饰符，
     	 这样理解：
      	  a=8'b1;
      	  u8* p;
      	  *p=(u8*)(&a);
      	  p=就是a的地址

      	  此处解释：
       	   (u8 *) TX_BUFFER_BASE;
       	   	   将TX_BUFFER_BASE转换成指向8位无符号数指针的内容, 然后这个地址传递给tx_buffer_ptr
       	   	   （u8*）的作用是指针该地址指向的数据为8bit无符号数，不可以多操作或者少操作
    */
    tx_buffer_ptr = (u8 *) TX_BUFFER_BASE;
    rx_buffer_ptr = (u8 *) RX_BUFFER_BASE;


    xil_printf("\r\n--- Entering main() --- \r\n");


    /*
     	 进行DMA配置参数传递
     	 通过调用DMA查找配置函数，传入设备ID，获取设备参数
     	 需要注意的是，其中的参数是根据PL端的IP core的配置选项生成的参数
    */
    //Look up the hardware configuration for a device instance
    config = XAxiDma_LookupConfig(DMA_DEV_ID);
    if (!config) {
        xil_printf("No config found for %d\r\n", DMA_DEV_ID);
        return XST_FAILURE;
    }


    /*
    //初始化DMA引擎
     	 根据PL端对DMA core的配置参数，PS对DMA进行真正的配置初始化过程，
     axidma还存储在PS端的AXI——DMA配置表，根据对PL参数的读取，
     PS运行对PL侧的DMA配置，这个配置过程是通过GP0接口对AXI_Lite4总线的控制完成的
    */
    status = XAxiDma_CfgInitialize(&axidma, config);
    if (status != XST_SUCCESS) {
        xil_printf("Initialization failed %d\r\n", status);
        return XST_FAILURE;
    }


    /*
     	 我们配置的是使用PL侧DMA的直接寄存器访问模式，所以数据传递也是通过该方式运行的，
     	 为了以防万一，在这里运行一下SG查询函数看看是不是配置成了SG模式
    */
    if (XAxiDma_HasSg(&axidma)) {//判断是不是工作在SG模式
        xil_printf("Device configured as SG mode \r\n");
        return XST_FAILURE;
    }



    /*
               建立中断系统，详见函数定义
     CallBackRef is the callback reference, usually the instance pointer of the connecting driver.
     CallBackRef是回调引用，通常是连接驱动程序的实例指针。
     axidma是这些传入参数里面最没用的东西，不过还是保留的
              对于中断系统，分为PPI（私有外设中断）、SGI（软件生成中断）、SPI（共享外设中断）
              我们在中断系统中根据AXI_DMA的接收发送中断号注册两种中断
     axidma作用不大，起码没有直接感觉出来，解释中只是说axidma是回调引用，通常连接到驱动程序的实例指针，所以前面有一个取地址&
    */
    status = setup_intr_system(&intc, &axidma, TX_INTR_ID, RX_INTR_ID);
    if (status != XST_SUCCESS) {
        xil_printf("Failed intr setup\r\n");
        return XST_FAILURE;
    }

    //初始化标志信号
    tx_done = 0;
    rx_done = 0;
    error   = 0;

    //对要写入的数据赋值
    value = TEST_START_VALUE;
    for (i = 0; i < MAX_PKT_LEN; i++) { // 向 DDR3 的指定地址写入数据，写入的第一个地址为TX_BUFFER_BASE
        tx_buffer_ptr[i] = value;		// 即 0x01200000，数据值为 TEST_START_VALUE 即 0x0
        value = (value + 1) & 0xFF;     // 写入的地址长度为MAX_PKT_LEN，即 0x100(256)
    }


    //将要写入fifo的数据刷入Cache
    Xil_DCacheFlushRange((UINTPTR) tx_buffer_ptr, MAX_PKT_LEN); //刷新 Data Cache，以防 Data Cache缓存数据


    //开启 DMA传输
    status = XAxiDma_SimpleTransfer(&axidma, (UINTPTR) tx_buffer_ptr,
    		MAX_PKT_LEN, XAXIDMA_DMA_TO_DEVICE);//DDR到外设
    if (status != XST_SUCCESS) {
        return XST_FAILURE;
    }


    //开始接收
    status = XAxiDma_SimpleTransfer(&axidma, (UINTPTR) rx_buffer_ptr,
    		MAX_PKT_LEN, XAXIDMA_DEVICE_TO_DMA);//外设到DDR
    if (status != XST_SUCCESS) {
        return XST_FAILURE;
    }


    //传输结束.为接收数据刷新cache
    //再次刷新 Data Cache，由于 DDR3中的数据已经更新，但 Cache 中的数据并没有更新，CPU 如果想从 DDR3 中读取数据需要刷新 Data Cache
    Xil_DCacheFlushRange((UINTPTR) rx_buffer_ptr, MAX_PKT_LEN);
    while (!tx_done && !rx_done && !error)
        ;


    //传输出错
    if (error) {
        xil_printf("Failed test transmit%s done, "
                "receive%s done\r\n", tx_done ? "" : " not",
                rx_done ? "" : " not");
        goto Done;
    }


    //传输完成，检查数据是否正确
    status = check_data(MAX_PKT_LEN, TEST_START_VALUE);
    if (status != XST_SUCCESS) {
        xil_printf("Data check failed\r\n");
        goto Done;
    }

    xil_printf("Successfully ran AXI DMA Loop\r\n");

    //取消 DMA 中断
    disable_intr_system(&intc, TX_INTR_ID, RX_INTR_ID);//取消 DMA 中断


    Done: xil_printf("--- Exiting main() --- \r\n");


    return XST_SUCCESS;
}


//检查数据缓冲区
//检查写入到 DDR3 中的数据是否正确
static int check_data(int length, u8 start_value)
{
    u8 value;
    u8 *rx_packet;
    int i = 0;

    value = start_value;
    rx_packet = (u8 *) RX_BUFFER_BASE;
    for (i = 0; i < length; i++) {
        if (rx_packet[i] != value) {
            xil_printf("Data error %d: %x/%x\r\n", i, rx_packet[i], value);
            return XST_FAILURE;
        }
        value = (value + 1) & 0xFF;
    }

    return XST_SUCCESS;
}




//DMA TX中断处理函数   ，用于处理 DMA 发送中断
/*当发送中断时间发生时*/
static void tx_intr_handler(void *callback)
{
    int timeout;
    u32 irq_status;
    XAxiDma *axidma_inst = (XAxiDma *) callback;

    //读取待处理的中断
    irq_status = XAxiDma_IntrGetIrq(axidma_inst, XAXIDMA_DMA_TO_DEVICE);
    //确认待处理的中断
    XAxiDma_IntrAckIrq(axidma_inst, irq_status, XAXIDMA_DMA_TO_DEVICE);


    //Tx出错时候，复位驱动实例，即axidma_inst
    if ((irq_status & XAXIDMA_IRQ_ERROR_MASK)) {
        error = 1;
        XAxiDma_Reset(axidma_inst);       // 如果发现是接收出现错误的中断，则使用 XAxiDma_Reset 函数复位 DMA，
        timeout = RESET_TIMEOUT_COUNTER;  // 并使用 XAxiDma_ResetIsDone 函数判断是否复位完成
        while (timeout) {
            if (XAxiDma_ResetIsDone(axidma_inst))
                break;
            timeout -= 1;
        }
        return;
    }

    // Tx完成      如果是发送完成的中断，则置位发送完成标志 tx_done
    if ((irq_status & XAXIDMA_IRQ_IOC_MASK))
        tx_done = 1;
}



//DMA RX中断处理函数   与TX中断处理函数类似
//DMA RX中断处理函数
static void rx_intr_handler(void *callback)
{
    u32 irq_status;
    int timeout;
    XAxiDma *axidma_inst = (XAxiDma *) callback;

    irq_status = XAxiDma_IntrGetIrq(axidma_inst, XAXIDMA_DEVICE_TO_DMA);
    XAxiDma_IntrAckIrq(axidma_inst, irq_status, XAXIDMA_DEVICE_TO_DMA);

    //Rx出错
    if ((irq_status & XAXIDMA_IRQ_ERROR_MASK)) {
        error = 1;
        XAxiDma_Reset(axidma_inst);
        timeout = RESET_TIMEOUT_COUNTER;
        while (timeout) {
            if (XAxiDma_ResetIsDone(axidma_inst))
                break;
            timeout -= 1;
        }
        return;
    }

    //Rx完成
    if ((irq_status & XAXIDMA_IRQ_IOC_MASK))
        rx_done = 1;
}

//建立 DMA 中断系统函数 setup_intr_system
//  @param   int_ins_ptr是指向XScuGic实例的指针
//  @param   AxiDmaPtr是指向DMA引擎实例的指针
//  @param   tx_intr_id是TX通道中断ID
//  @param   rx_intr_id是RX通道中断ID
//  @return：成功返回XST_SUCCESS，否则返回XST_FAILURE
static int setup_intr_system(XScuGic * int_ins_ptr, XAxiDma * axidma_ptr,
        u16 tx_intr_id, u16 rx_intr_id)
{
    int status;
    XScuGic_Config *intc_config;

    //1、初始化中断控制器驱动
    intc_config = XScuGic_LookupConfig(INTC_DEVICE_ID);
    if (NULL == intc_config) {
        return XST_FAILURE;
    }
    status = XScuGic_CfgInitialize(int_ins_ptr, intc_config,
            intc_config->CpuBaseAddress);
    if (status != XST_SUCCESS) {
        return XST_FAILURE;
    }

    //2、设置DMA的优先级和触发类型
    XScuGic_SetPriorityTriggerType(int_ins_ptr, tx_intr_id, 0xA0, 0x3);
    XScuGic_SetPriorityTriggerType(int_ins_ptr, rx_intr_id, 0xA0, 0x3);

    //为中断设置中断处理函数
    status = XScuGic_Connect(int_ins_ptr, tx_intr_id,	//中断设置中断处理函数
            (Xil_InterruptHandler) tx_intr_handler, axidma_ptr);
    if (status != XST_SUCCESS) {
        return status;
    }

    status = XScuGic_Connect(int_ins_ptr, rx_intr_id,
            (Xil_InterruptHandler) rx_intr_handler, axidma_ptr);
    if (status != XST_SUCCESS) {
        return status;
    }

    XScuGic_Enable(int_ins_ptr, tx_intr_id);//用于使能 DMA 发送中断和 DMA 接收中断源
    XScuGic_Enable(int_ins_ptr, rx_intr_id);

    //3/启用来自硬件的中断
    Xil_ExceptionInit();
    Xil_ExceptionRegisterHandler(XIL_EXCEPTION_ID_INT,
            (Xil_ExceptionHandler) XScuGic_InterruptHandler,
            (void *) int_ins_ptr);
    Xil_ExceptionEnable();

    //使能DMA中断
    XAxiDma_IntrEnable(&axidma, XAXIDMA_IRQ_ALL_MASK, XAXIDMA_DMA_TO_DEVICE);
    XAxiDma_IntrEnable(&axidma, XAXIDMA_IRQ_ALL_MASK, XAXIDMA_DEVICE_TO_DMA);

    return XST_SUCCESS;
}



//此函数禁用DMA引擎的中断
static void disable_intr_system(XScuGic * int_ins_ptr, u16 tx_intr_id,
        u16 rx_intr_id)
{
    XScuGic_Disconnect(int_ins_ptr, tx_intr_id);
    XScuGic_Disconnect(int_ins_ptr, rx_intr_id);
}

4 结果分析

4.1 实验条件

   定义的读取数据的起始地址：0x01200000和写入到 DDR3 中的起始地址：0x01400000

#define DDR_BASE_ADDR       XPAR_PS7_DDR_0_S_AXI_BASEADDR   //0x00100000  DDR的基地址
#define MEM_BASE_ADDR       (DDR_BASE_ADDR + 0x01000000)    //0x01100000
#define TX_BUFFER_BASE      (MEM_BASE_ADDR + 0x00100000)    //DMA 读取数据的起始地址0x01200000
#define RX_BUFFER_BASE      (MEM_BASE_ADDR + 0x00300000)    //写入到 DDR3 中的起始地址0x01400000

   发送数据的初始值和DMA传输的数据包长度

#define TEST_START_VALUE        0x0      // 测试起始值
#define MAX_PKT_LEN             0x100    // DMA传输的数据包的长度(256)

4.2 实验结果

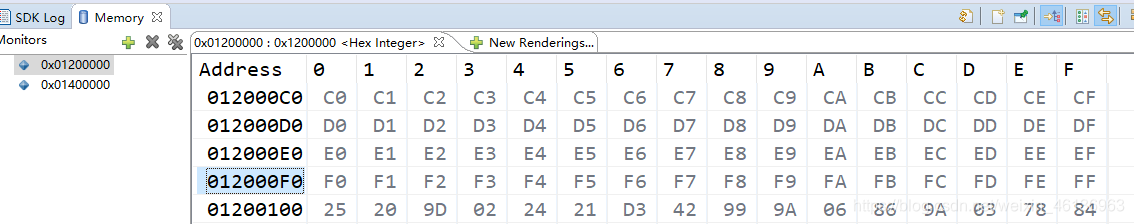

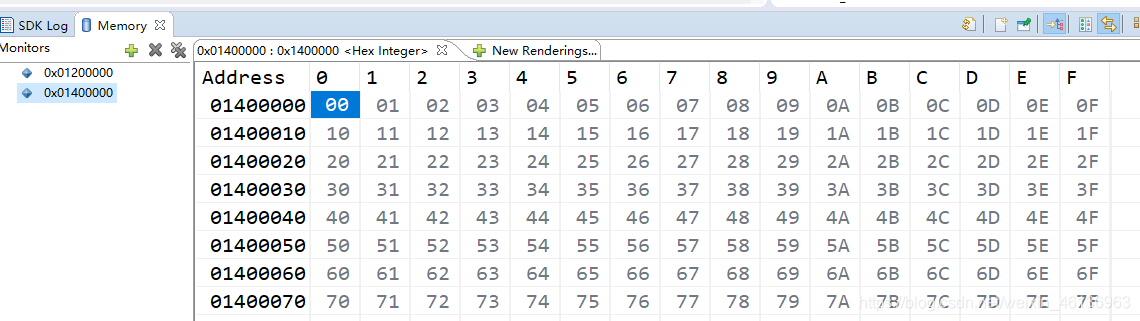

起始地址：
发送端

接收端：

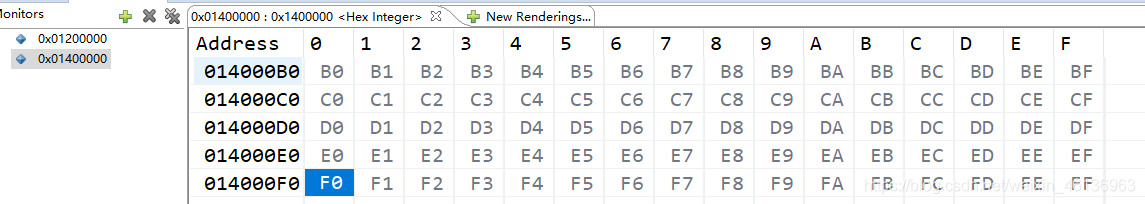

终止地址：
发送端：

接收端：

4.3 程序验证

一定要按照这个步骤一步一步来，否则ILa调试界面会出现no stream

4.3.1 选择 Debug Configurations，采用 Debug 模式，点击 Debug

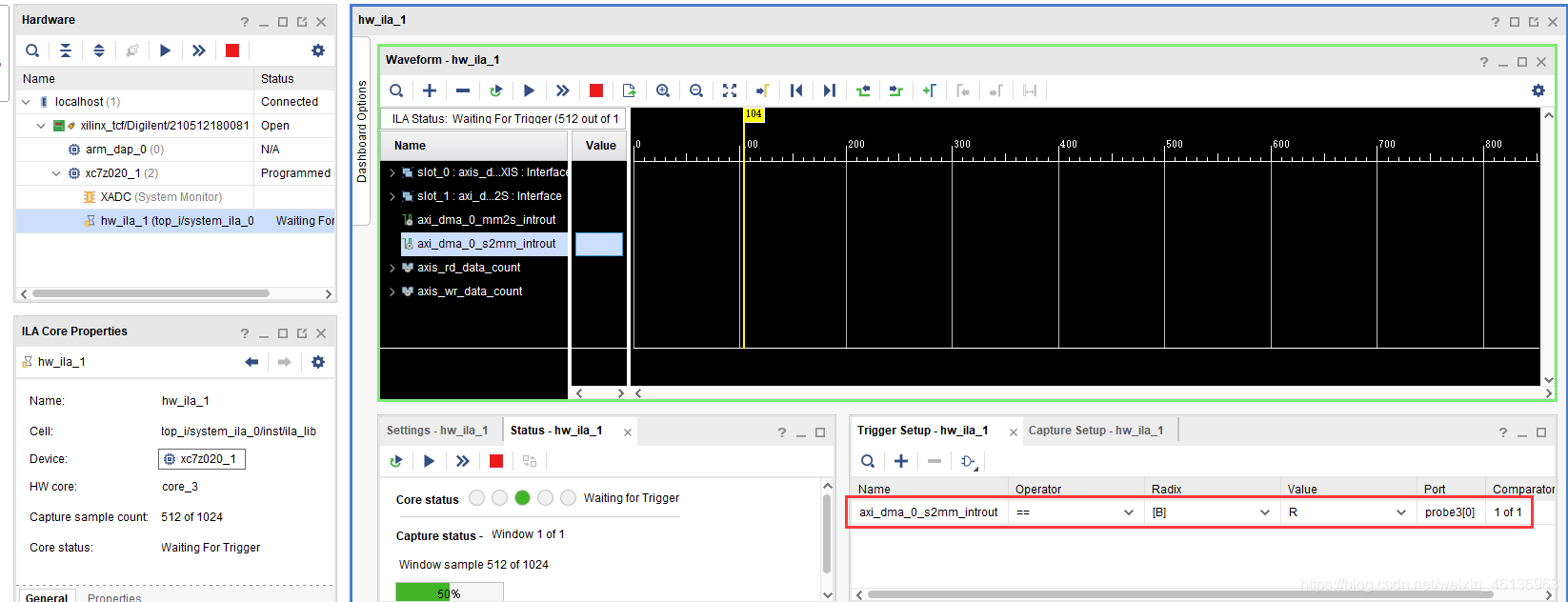

4.3.2 打开 ILA，设置触发条件 axi_dma_0_s2mm_introut 上升沿，点击运行

4.3.3 回到 SDK 的 Debug 界面，不用设置断点，点击 Resume

4.3.4 此时可以看到 ILA 已经触发，可以观察采集到的数据。

整体图如下：

将仿真结果放大后

   从上图我们可以看到，只有当TVAILD和TREADY信号同时为高电平时，此时握手成功，才传输数据。否则，则保持当前数据。传输的第一个数据为03020100。这和4.2所示的实验结果也是对得上的。TKEEP信号：类似于字节修饰符，表示数据是有效的。图中，TKEEP信号为15，转化为二进制为1111，说明一次传输的四个字节都有效。比如，03020100一共四个字节，说明这四个字节传输都有效。
   当TLAST为高时，表明当前数据是最后一次传输。如下图所示。

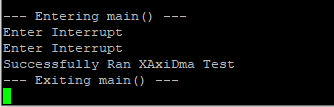

4.3.5 在串口调试工具中可以看到打印信息，中断了两次，并且测试成功

4.4 实验结论

   完成在DDR端产生数据，读出DDR数据，通过DMA传输到外设fifo,并由外设通过DMA写到DDR中。

5 本实验的注意点

   1、在程序验证部分，一定要按照步骤一步一步来，否则ILa调试界面会出现no stream。

6 完整工程链接

PL数据通过DMA传输到PS端
