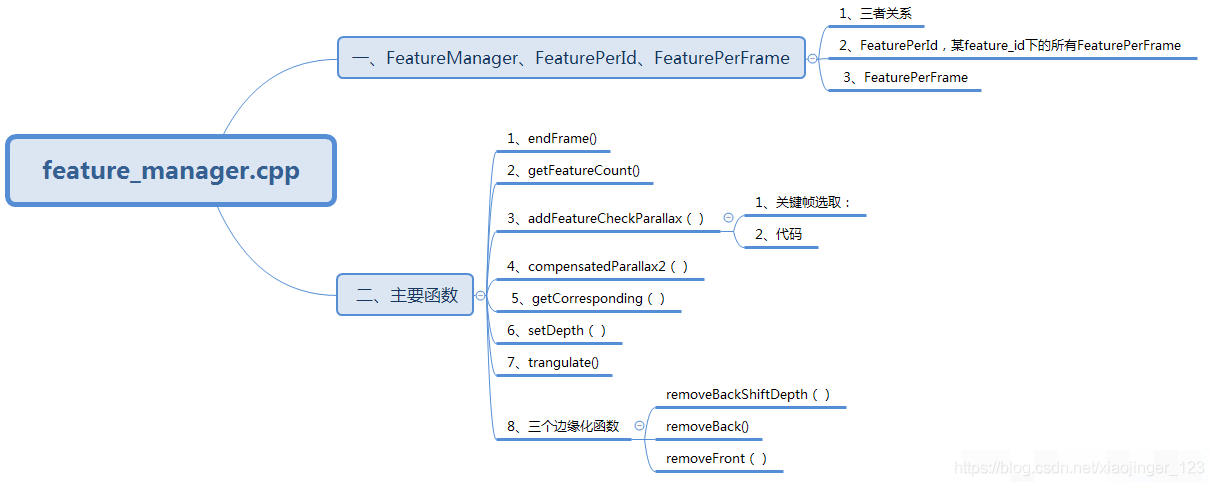

本文对estimator.cpp中的feature_manager.cpp进行介绍，主要是对特征点管理。
特征点管理器主要就是FeatureManager类
在这里插入图片描述涉及到的类的成员函数：

一、FeatureManager、FeaturePerId、FeaturePerFrame

1、三者关系
f_manager是特征管理器类的对象

FeatureManager f_manager;//特征管理器类

这里f_mangager.feature主要指的是一个list容器

feature_manager.h主要三个类：

FeatureManager管理所有特征点，通过list容器存储特征点属性

FeaturePerId指的是某feature_id下的所有FeaturePerFrame。常用feature_id和观测第一帧start_frame、最后一帧endFrame()

FeaturePerFrame指的是每帧基本的数据：特征点[x,y,z,u,v,vx,vy]和td IMU与cam同步时间差

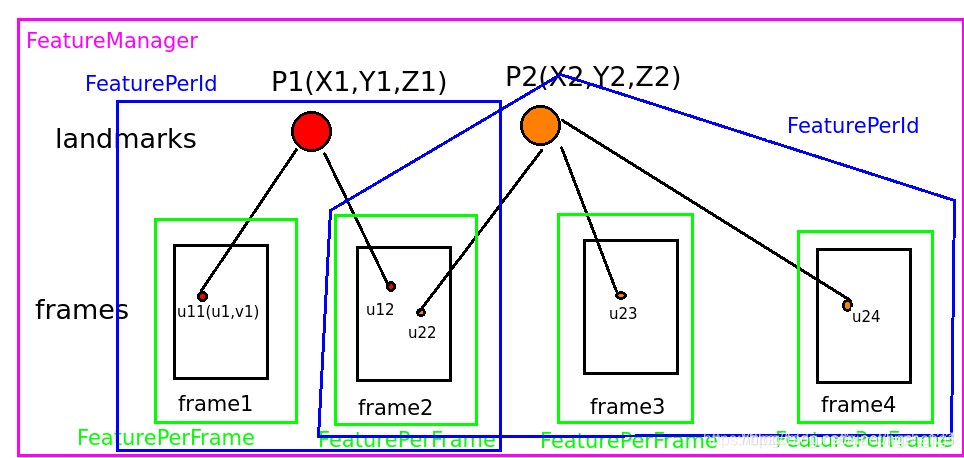

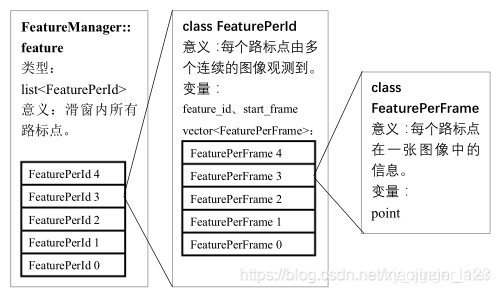

在这里插入图片描述 **2、FeaturePerId，某feature_id下的所有FeaturePerFrame **
feature_id 特征点ID、start_frame 出现该角点的第一帧的id–start_frame

class FeaturePerId
{
  public:
    const int feature_id;// 特征点ID索引
    int start_frame;// 首次被观测到时，该帧的索引
    vector<FeaturePerFrame> feature_per_frame; // 能够观测到某个特征点的所有相关帧

    int used_num;// 该特征出现的次数
    bool is_outlier;// 是否外点
    bool is_margin;// 是否Marg边缘化
    double estimated_depth; // 估计的逆深度
    int solve_flag; // 求解器 0 haven't solve yet; 1 solve succ; 2 solve fail;

    Vector3d gt_p; // ？？？

    FeaturePerId(int _feature_id, int _start_frame)
        : feature_id(_feature_id), start_frame(_start_frame),
          used_num(0), estimated_depth(-1.0), solve_flag(0)
    {
    }

    int endFrame();// 返回最后一次观测到这个特征点的帧数ID
};

** 3、FeaturePerFrame**
_point 每帧的特征点[x,y,z,u,v,vx,vy]， td IMU和cam同步时间差

class FeaturePerFrame
{
  public:
    FeaturePerFrame(const Eigen::Matrix<double, 7, 1> &_point, double td)
    {
        point.x() = _point(0);
        point.y() = _point(1);
        point.z() = _point(2);
        uv.x() = _point(3);
        uv.y() = _point(4);
        velocity.x() = _point(5);
        velocity.y() = _point(6);
        cur_td = td;
    }
    double cur_td;
    Vector3d point;
    Vector2d uv;
    Vector2d velocity;

    double z; // 特征点的深度
    bool is_used;// 是否被用了
    double parallax;// 视差
    MatrixXd A; //变换矩阵
    VectorXd b;
    double dep_gradient; // ？？？
};

三者串联最好的例子是：从f_manager到it_per_id再到底层的it_per_frame，就可以得到基本数据point了

for (auto &it_per_id : f_manager.feature)
{
   ......
   for (auto &it_per_frame : it_per_id.feature_per_frame)
   {
     Vector3d pts_j = it_per_frame.point;// 3D特征点坐标
 }
}

class FeatureManager中 list<FeaturePerId> feature;// 重要！！ 通过FeatureManager可以得到滑动窗口内所有的角点信息

class FeaturePerId中 vector<FeaturePerFrame> feature_per_frame; // 能够观测到某个特征点的所有相关帧

二、主要函数

1、endFrame()
返回最后一个观测到这个特征点的图像帧ID

int FeaturePerId::endFrame()
{
    return start_frame + feature_per_frame.size() - 1;
}

其中，feature_per_frame的数量为vector容器中，FeaturePerFrame基本类的数量。代表能够观测到某个特征点的所有帧。

vector<FeaturePerFrame> feature_per_frame; // 能够观测到某个特征点的所有相关帧

2、getFeatureCount()

窗口中被跟踪特征点的数量。
标准：该特征点被两帧以上观测到了，且第一次观测到的帧数不是在最后面。

int FeatureManager::getFeatureCount()
{
    int cnt = 0;
    for (auto &it : feature)// 遍历feature
    {

        it.used_num = it.feature_per_frame.size(); // 所有特征点被观测到的帧数
        // 如果该特征点有两帧以上观测到了  且第一次观测到帧数不是在最后
        if (it.used_num >= 2 && it.start_frame < WINDOW_SIZE - 2)
        {
            cnt++;// 这个特征点是有效的
        }
    }
    return cnt;
}

3、addFeatureCheckParallax（）
为什么要检查视差？

VINS中为了控制优化计算量，只对当前帧之前某一部分帧进行优化，而不是全部历史帧，局部优化帧数量的大小就是窗口大小。

为了维持窗口大小，需要去除旧帧添加新帧，也就是边缘化Marginalization。到底是删去最旧的帧（MARGIN_OLD）还是删去刚刚进来窗口倒数第二帧(MARGIN_SECOND_NEW)，就需要对当前帧与之前帧进行视差比较，如果是当前帧变化很小，就会删去倒数第二帧，如果变化很大，就删去最旧的帧。

通过检测两帧之间的视差以及特征点数量决定次新帧是否作为关键帧

1、关键帧选取：

1）当前帧相对最近的关键帧的特征平均视差大于一个阈值就为关键帧（因为视差可以根据平移和旋转共同得到，而纯旋转则导致不能三角化成功，所以这一步需要IMU预积分进行补偿）
2）当前帧跟踪到的特征点数量小于阈值视为关键帧；

输入的是特征点，但是会把能观测到这个特征点的所有帧也都放进去，第一个索引是特征点ID，第二个索引是观测到该特征点的相机帧 ID。
在这里插入图片描述
先把特征点从image放入feature的list容器中，计算每一个点跟踪次数小于阈值和它在次新帧和次次新帧间所有特征点的平均视差大于阈值，返回是否是关键帧

三、代码解读

1.addFeatureCheckParallax()

bool FeatureManager::addFeatureCheckParallax(int frame_count, const map<int, vector<pair<int, Eigen::Matrix<double, 7, 1>>>> &image, double td)
{
    ROS_DEBUG("input feature: %d", (int)image.size());// 特征点数量
    ROS_DEBUG("num of feature: %d", getFeatureCount()); // 能够作为特征点的数量
    double parallax_sum = 0;// 所有特征点视差总和
    int parallax_num = 0;
    last_track_num = 0;// 被跟踪的个数

    // 1. 把image map中的所有特征点放入feature list容器中
    // 遍历特征点,看该特征点是否在特征点的列表中,如果没在,则将<FeatureID,Start_frame>存入到Feature列表中；否则统计数目
    for (auto &id_pts : image)// 遍历所有特征点
    {
        FeaturePerFrame f_per_fra(id_pts.second[0].second, td);// _point 每帧的特征点[x,y,z,u,v,vx,vy]和td IMU和cam同步时间差

        // 1.1迭代器寻找feature list中是否有这feature_id
        int feature_id = id_pts.first;// 特征点ID
        // 第三个参数是 Lambda表达式
        auto it = find_if(feature.begin(), feature.end(), [feature_id](const FeaturePerId &it)
                          {
            return it.feature_id == feature_id;
                          });

        // 1.2 如果没有则新建一个，并在feature管理器的list容器最后添加：FeaturePerId、FeaturePerFrame
        if (it == feature.end())
        {
            feature.push_back(FeaturePerId(feature_id, frame_count));// （特征点ID，首次观测到特征点的图像帧ID）
            feature.back().feature_per_frame.push_back(f_per_fra);
        }
        // 1.3 之前有的话在FeaturePerFrame添加此特征点在此帧的位置和其他信息，并统计数目。
        else if (it->feature_id == feature_id)
        {
            it->feature_per_frame.push_back(f_per_fra);
            last_track_num++; // 此帧有多少相同特征点被跟踪
        }
    }

    // 2. 追踪次数小于20或者窗口内帧的数目小于2，是关键帧
    if (frame_count < 2 || last_track_num < 20)
        return true;

    // 3.计算每个特征在次新帧和次次新帧中的视差
    for (auto &it_per_id : feature)
    {
        // 观测该特征点的：起始帧小于倒数第三帧，终止帧要大于倒数第二帧，保证至少有两帧能观测到。
        if (it_per_id.start_frame <= frame_count - 2 &&
            it_per_id.start_frame + int(it_per_id.feature_per_frame.size()) - 1 >= frame_count - 1)
        {
            // 总视差：该特征点在两帧的归一化平面上的坐标点的距离ans
            parallax_sum += compensatedParallax2(it_per_id, frame_count);
            parallax_num++;// 个数
        }
    }
    // 4.1 第一次加进去的，是关键帧
    if (parallax_num == 0)
    {
        return true;
    }
    else
    {
        ROS_DEBUG("parallax_sum: %lf, parallax_num: %d", parallax_sum, parallax_num);
        ROS_DEBUG("current parallax: %lf", parallax_sum / parallax_num * FOCAL_LENGTH);
        // 4.2 平均视差大于阈值的是关键帧
        return parallax_sum / parallax_num >= MIN_PARALLAX;
    }
}

其中，find_if函数可以参考 C++ STL find和find_if。意为：遍历feature list 容器看看之前是否出现过当前的feature_id。

2.compensatedParallax2（）
计算某个特征点it_per_id在次新帧和次次新帧的视差ans

判断观测到该特征点的frame中倒数第二帧和倒数第三帧的共视关系实际是求取该特征点在两帧的归一化平面上的坐标点的距离ans

double FeatureManager::compensatedParallax2(const FeaturePerId &it_per_id, int frame_count)
{
    //check the second last frame is keyframe or not
    //parallax betwwen seconde last frame and third last frame
    const FeaturePerFrame &frame_i = it_per_id.feature_per_frame[frame_count - 2 - it_per_id.start_frame];// 倒数第三帧
    const FeaturePerFrame &frame_j = it_per_id.feature_per_frame[frame_count - 1 - it_per_id.start_frame];// 倒数第二帧

    double ans = 0;

    Vector3d p_j = frame_j.point;// 3D路标点（倒数第二帧j）
    double u_j = p_j(0);
    double v_j = p_j(1);

    Vector3d p_i = frame_i.point;// 3D路标点（倒数第三帧i）
    Vector3d p_i_comp;

    //int r_i = frame_count - 2;
    //int r_j = frame_count - 1;
    //p_i_comp = ric[camera_id_j].transpose() * Rs[r_j].transpose() * Rs[r_i] * ric[camera_id_i] * p_i;
    p_i_comp = p_i;

    double dep_i = p_i(2);
    double u_i = p_i(0) / dep_i;
    double v_i = p_i(1) / dep_i;
    double du = u_i - u_j, dv = v_i - v_j;

    double dep_i_comp = p_i_comp(2);
    double u_i_comp = p_i_comp(0) / dep_i_comp;
    double v_i_comp = p_i_comp(1) / dep_i_comp;
    double du_comp = u_i_comp - u_j, dv_comp = v_i_comp - v_j;
    // 算斜边
    ans = max(ans, sqrt(min(du * du + dv * dv, du_comp * du_comp + dv_comp * dv_comp)));

    return ans;
}

其中，获取倒数第三帧方式为：

const FeaturePerFrame &frame_i = it_per_id.feature_per_frame[frame_count - 2 - it_per_id.start_frame];// 倒数第三帧

3、getCorresponding（）
得到给定两帧之间的对应特征点3D坐标

vector<pair<Vector3d, Vector3d>> FeatureManager::getCorresponding(int frame_count_l, int frame_count_r)
{
    vector<pair<Vector3d, Vector3d>> corres;
    for (auto &it : feature)// 遍历feature的list容器
    {
        // 要找特征点的两帧在窗口范围内，可以直接取。窗口为：观测到当前特征点的所有图像帧
        if (it.start_frame <= frame_count_l && it.endFrame() >= frame_count_r)
        {
            Vector3d a = Vector3d::Zero(), b = Vector3d::Zero();
            int idx_l = frame_count_l - it.start_frame;// 当前帧-第一次观测到特征点的帧数
            int idx_r = frame_count_r - it.start_frame;

            a = it.feature_per_frame[idx_l].point;
            b = it.feature_per_frame[idx_r].point;

            corres.push_back(make_pair(a, b));
        }
    }
    return corres;
}

4、setDepth（）
设置特征点的逆深度估计值

void FeatureManager::setDepth(const VectorXd &x)
{
    int feature_index = -1;// 先给feature ID赋值-1
    for (auto &it_per_id : feature)// 遍历所有特征点
    {
        // 至少两帧观测得到这个特征点  且  首次观测到该特征点的图像帧在滑动窗范围内
        it_per_id.used_num = it_per_id.feature_per_frame.size();// 能够观测到某个特征点的所有相关帧数目
        if (!(it_per_id.used_num >= 2 && it_per_id.start_frame < WINDOW_SIZE - 2))
            continue;

        // 求解逆深度
        it_per_id.estimated_depth = 1.0 / x(++feature_index);
        //ROS_INFO("feature id %d , start_frame %d, depth %f ", it_per_id->feature_id, it_per_id-> start_frame, it_per_id->estimated_depth);
        // 深度小于0估计失败
        if (it_per_id.estimated_depth < 0)
        {
            it_per_id.solve_flag = 2;//失败估计
        }
        else
            it_per_id.solve_flag = 1;//成功估计
    }
}

5、trangulate()
对特征点进行三角化求深度（SVD分解）

void FeatureManager::triangulate(Vector3d Ps[], Vector3d tic[], Matrix3d ric[])
{
    for (auto &it_per_id : feature)
    {
        // 需要至少两帧观测到该特征点 且 首次观测到特征点的帧不是倒数第三帧
        it_per_id.used_num = it_per_id.feature_per_frame.size();
        if (!(it_per_id.used_num >= 2 && it_per_id.start_frame < WINDOW_SIZE - 2))
            continue;

        if (it_per_id.estimated_depth > 0)
            continue;

        int imu_i = it_per_id.start_frame, imu_j = imu_i - 1;

        ROS_ASSERT(NUM_OF_CAM == 1);
        Eigen::MatrixXd svd_A(2 * it_per_id.feature_per_frame.size(), 4);
        int svd_idx = 0;

        //R0 t0为第i帧相机坐标系到世界坐标系的变换矩阵Rwc
        Eigen::Matrix<double, 3, 4> P0;
        Eigen::Vector3d t0 = Ps[imu_i] + Rs[imu_i] * tic[0];
        Eigen::Matrix3d R0 = Rs[imu_i] * ric[0];
        P0.leftCols<3>() = Eigen::Matrix3d::Identity();
        P0.rightCols<1>() = Eigen::Vector3d::Zero();

        for (auto &it_per_frame : it_per_id.feature_per_frame)//遍历
        {
            imu_j++;
            //R t为第j帧相机坐标系到第i帧相机坐标系的变换矩阵，P为i到j的变换矩阵
            Eigen::Vector3d t1 = Ps[imu_j] + Rs[imu_j] * tic[0];
            Eigen::Matrix3d R1 = Rs[imu_j] * ric[0];
            Eigen::Vector3d t = R0.transpose() * (t1 - t0);
            Eigen::Matrix3d R = R0.transpose() * R1;
            Eigen::Matrix<double, 3, 4> P;
            P.leftCols<3>() = R.transpose();
            P.rightCols<1>() = -R.transpose() * t;
            Eigen::Vector3d f = it_per_frame.point.normalized();
            //P = [P1 P2 P3]^T
            //AX=0      A = [A(2*i) A(2*i+1) A(2*i+2) A(2*i+3) ...]^T
            //A(2*i)   = x(i) * P3 - z(i) * P1
            //A(2*i+1) = y(i) * P3 - z(i) * P2
            svd_A.row(svd_idx++) = f[0] * P.row(2) - f[2] * P.row(0);
            svd_A.row(svd_idx++) = f[1] * P.row(2) - f[2] * P.row(1);

            if (imu_i == imu_j)
                continue;
        }
        //对A的SVD分解得到其最小奇异值对应的单位奇异向量(x,y,z,w)，深度为z/w
        ROS_ASSERT(svd_idx == svd_A.rows());
        Eigen::Vector4d svd_V = Eigen::JacobiSVD<Eigen::MatrixXd>(svd_A, Eigen::ComputeThinV).matrixV().rightCols<1>();
        double svd_method = svd_V[2] / svd_V[3];
        //it_per_id->estimated_depth = -b / A;
        //it_per_id->estimated_depth = svd_V[2] / svd_V[3];

        it_per_id.estimated_depth = svd_method;
        //it_per_id->estimated_depth = INIT_DEPTH;

        if (it_per_id.estimated_depth < 0.1)
        {
            it_per_id.estimated_depth = INIT_DEPTH;
        }

    }
}

6、三个边缘化函数

removeBackShiftDepth（）
边缘化最老帧时，处理特征点保存的帧号，将起始帧是最老帧的特征点的深度值进行转移

//marg_R、marg_P为被边缘化的位姿，new_R、new_P为在这下一帧的位姿
void FeatureManager::removeBackShiftDepth(Eigen::Matrix3d marg_R, Eigen::Vector3d marg_P, Eigen::Matrix3d new_R, Eigen::Vector3d new_P)
{
    for (auto it = feature.begin(), it_next = feature.begin();
         it != feature.end(); it = it_next)
    {
        it_next++;
        //特征点起始帧不是最老帧则将帧号减一
        if (it->start_frame != 0)
            it->start_frame--;
        else
        {
            //特征点起始帧是最老帧
            Eigen::Vector3d uv_i = it->feature_per_frame[0].point;
            it->feature_per_frame.erase(it->feature_per_frame.begin());
            //特征点只在最老帧被观测则直接移除
            if (it->feature_per_frame.size() < 2)
            {
                feature.erase(it);
                continue;
            }
            else
            {
                //pts_i为特征点在最老帧坐标系下的三维坐标
                //w_pts_i为特征点在世界坐标系下的三维坐标
                //将其转换到在下一帧坐标系下的坐标pts_j
                Eigen::Vector3d pts_i = uv_i * it->estimated_depth;
                Eigen::Vector3d w_pts_i = marg_R * pts_i + marg_P;
                Eigen::Vector3d pts_j = new_R.transpose() * (w_pts_i - new_P);
                double dep_j = pts_j(2);
                if (dep_j > 0)
                    it->estimated_depth = dep_j;
                else
                    it->estimated_depth = INIT_DEPTH;
            }
        }
        // remove tracking-lost feature after marginalize
        /*
        if (it->endFrame() < WINDOW_SIZE - 1)
        {
            feature.erase(it);
        }
        */
    }
}

removeBack()
边缘化最老帧时，直接将特征点所保存的帧号向前滑动

void FeatureManager::removeBack()
{
    for (auto it = feature.begin(), it_next = feature.begin();
         it != feature.end(); it = it_next)
    {
        it_next++;
        //如果特征点起始帧号start_frame不为零则减一
        if (it->start_frame != 0)
            it->start_frame--;
        //如果start_frame为0则直接移除feature_per_frame的第0帧FeaturePerFrame
        //如果feature_per_frame为空则直接删除特征点
        else
        {
            it->feature_per_frame.erase(it->feature_per_frame.begin());
            if (it->feature_per_frame.size() == 0)
                feature.erase(it);
        }
    }
}

removeFront（）
边缘化次新帧时，对特征点在次新帧的信息进行移除处理

void FeatureManager::removeFront(int frame_count)
{
    for (auto it = feature.begin(), it_next = feature.begin(); it != feature.end(); it = it_next)
    {
        it_next++;
        //起始帧为最新帧的滑动成次新帧
        if (it->start_frame == frame_count)
        {
            it->start_frame--;
        }
        else
        {
            int j = WINDOW_SIZE - 1 - it->start_frame;
            //如果次新帧之前已经跟踪结束则什么都不做
            if (it->endFrame() < frame_count - 1)
                continue;
            //如果在次新帧仍被跟踪，则删除feature_per_frame中次新帧对应的FeaturePerFrame
            //如果feature_per_frame为空则直接删除特征点
            it->feature_per_frame.erase(it->feature_per_frame.begin() + j);
            if (it->feature_per_frame.size() == 0)
                feature.erase(it);
        }
    }
}

可即

关注

7
点赞
踩
18

收藏

觉得还不错? 一键收藏
0
评论
VINS-MONO代码解读---特征点管理feature_manager.cpp

本文对estimator.cpp中的feature_manager.cpp进行介绍，主要是对特征点管理。特征点管理器主要就是FeatureManager类涉及到的类的成员函数：一、FeatureManager、FeaturePerId、FeaturePerFrame1、三者关系f_manager是特征管理器类的对象FeatureManager f_manager;//特征管理器类这里f_mangager.feature主要指的是一个list容器feature_manager.h主要三个类
复制链接

扫一扫
