前言

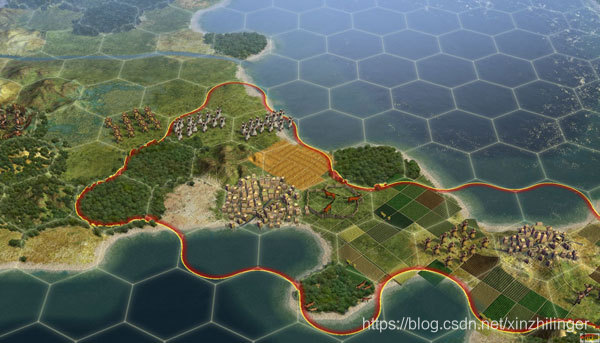

如果你玩过三国志这种类型的战旗游戏或者模拟城市、部落冲突、海岛奇兵这种模拟经营类的游戏，那么你对网格地图一定不会陌生。在这些游戏中，所有地图场景中的物体都是基于整齐的网格来记录位置等信息。如下图：
我在网上找了一张图

如果你还是感知不到什么是网格地图。俄罗斯方块或者贪吃蛇你一定不会陌生，物体的存在是依托于规整的网格地图而存在的。

还是一如既往，本篇文章为零基础小白文，如果你是小萌新，并且对网格地图感兴趣的话，可以学习本片文章，然后尝试创建自己的游戏吧！

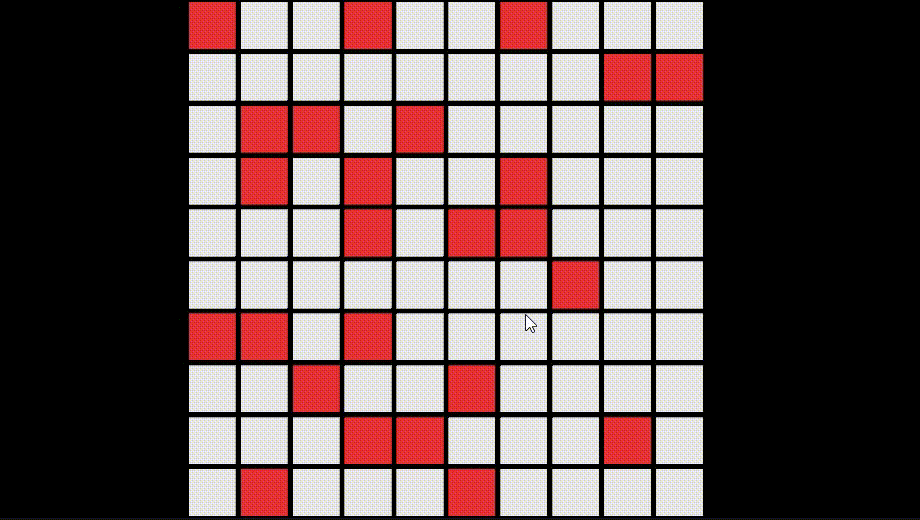

本文章的最终显示效果为：
在这里插入图片描述

1，创建组建出网格的基本单元

我们知道网格是由一个个格子组成的，所以第一步需要先创建出一个基本的模板：

创建一个脚本命名为Grid，并定义一些我们需要修改的属性，由于本案例我想要创建一个有障碍物的地图，用来作为A*寻路的地图。所以需要下面的信息：

模板宽度
模板高度
模板颜色
模板是否为障碍（由颜色标识）
模板点击事件（模板颜色转换）

编写模板脚本：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using System;

public class Grid : MonoBehaviour
{


    public float gridWidght;
    public float girdHeight;
    public bool isHinder;
    public Color color;
    public Action OnClick;
    //当网格地图比较大时，每帧更新模板颜色比较消耗性能，可以修改为通过事件触发
    void Update()
    {

        gameObject.GetComponent<MeshRenderer>().material.color=color;
    }
    //委托绑定模板点击事件
    private void OnMouseDown()
    {

        OnClick?.Invoke();
    }

}

编写好脚本后，创建模板预制体，本案例就使用一个简单的方块来作为演示案例，为了保证可以区分每一个方格，大小缩放到0.9，这样两个方格之间就会有空隙来分割不同的网格块。

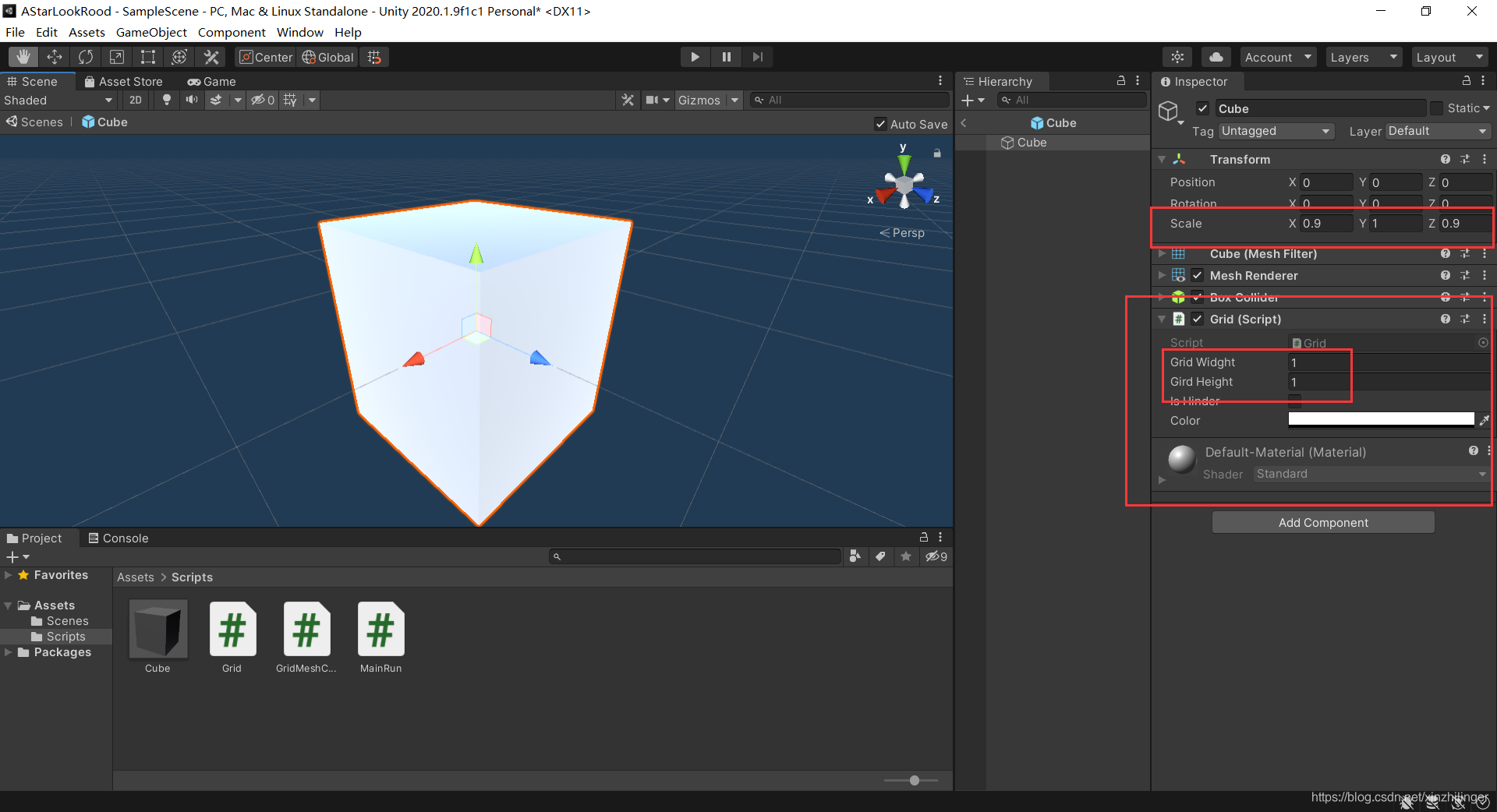

创建好方格后，将Grid脚本挂在到物体上，并设置相关的初始参数，具体如图：

在这里插入图片描述

2，编辑网格创建脚本

接下来我们就需要封装一个网格创建的脚本，创建一个脚本命名为GridMeshCreate，然后编写该脚本，为了实现创建网格地图的功能，我们需要获取到一些基本信息：

创建网格的宽度：x轴Grid预制体的个数
创建网格的高度：y轴Grid预制体的个数
创建网格中Grid的位置：通过一个初始点，然后通过Grid的长宽计算

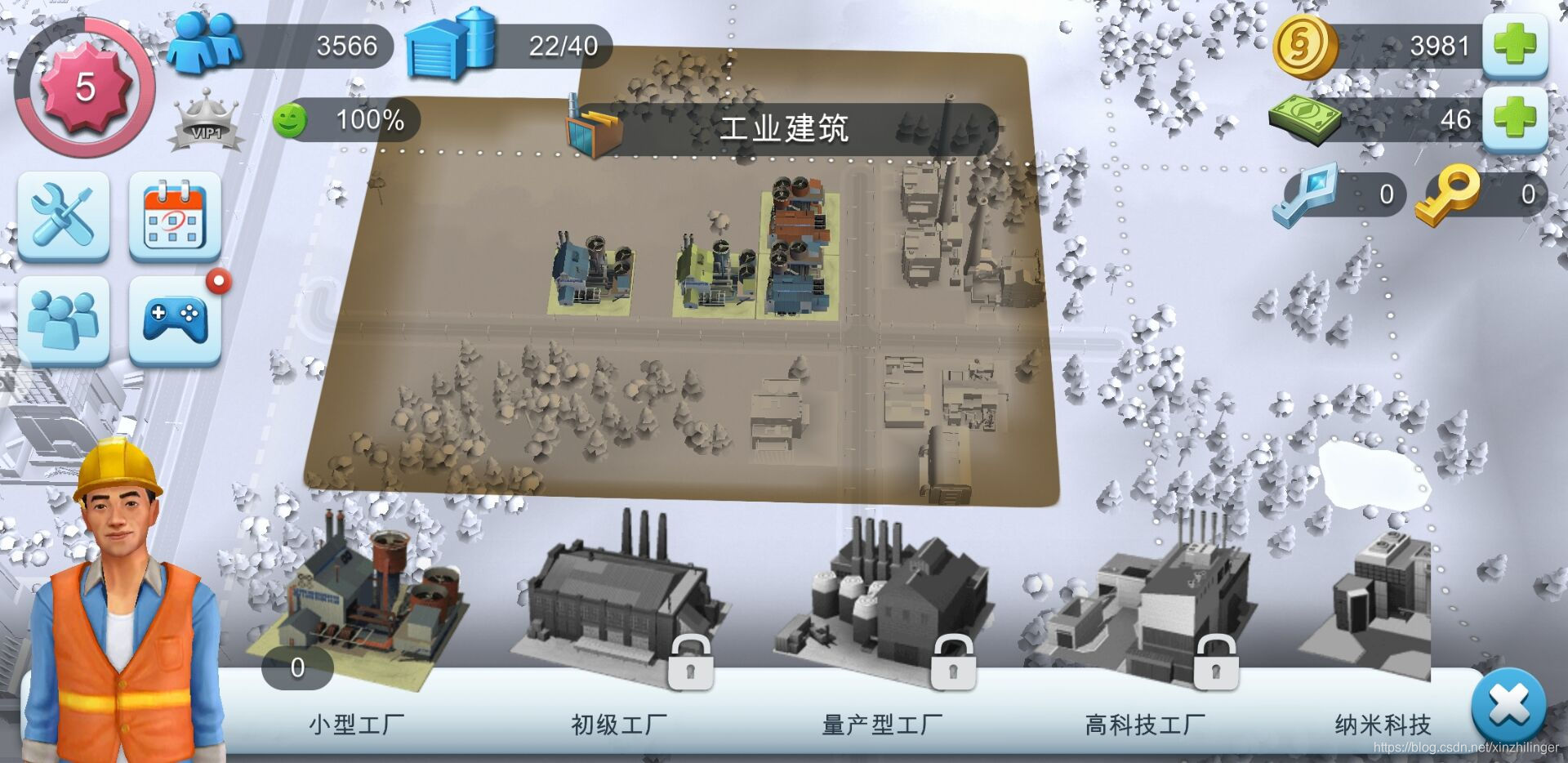

完成上面的信息的定义后，我们就可以编写脚本来实现网格创建的功能了，但是在此之前我们要思考一个问题，我们的创建的每一个Grid的会完全一摸一样吗。答案肯定是不会。比如说，在一些模拟经营的游戏中，一个物体可能会对周围的环境造成一些影响，为了标识其影响范围，就需要通过不同颜色的网格来表示，如图所示：

请添加图片描述在上面的图片中可以看出，我们需要对于不同区块的网格进行不同的信息展示，这就需要我们在网格创建时传入对应的处理逻辑。具体的代码结构为：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using System;


public class GridMeshCreate : MonoBehaviour
{

    [Serializable]
    public class MeshRange
    {

        public int widght;
        public int height;
    }
    //网格的宽高范围
    public MeshRange meshRange;
    //生成网格起始点
    public Vector3 startPos;
    //网格生成的父物体
    public Transform parentTran;
    //模板预制体
    public GameObject gridPre;

    private Grid[,] m_grids;
    public Grid[,] MeshGridData
    {

        get
        {

            return m_grids;
        }
    }
    //注册模板事件
    public Action<Grid> gridEvent;

    /// <summary>
    /// 基于挂载组件的初始数据创建网格
    /// </summary>
    public void CreateMesh(
