基于深度学习的点云配准Benchmark

文章和代码已更新:

• 最新版本的文章: https://zhuanlan.zhihu.com/p/289620126
• 最新版本的代码: https://github.com/zhulf0804/PCReg.PyTorch

1. 概要

最近几年，基于深度学习的点云配准算法不断被提出，包括PointNetLK[1]，Deep ICP[2]，DCP[3]，PRNet[4]，IDAM[5]，RPM-Net[6]，3DRegNet[7]，DGR[8]等。这些网络在ModelNet40，Kitti，或3DMatch数据集上进行试验，其性能与速度均超过了传统的ICP算法。这些算法或者网络结构较为复杂，或者结果难以复现，对于把深度学习应用到点云配准的初学者而言，不是很友好。这里结合自己的感触和最近阅读的PCRNet[9] (两者不谋而合)，介绍一种非常简单的点云配准网络，或许它的结果不如前面提到的DCP, 3DRegNet等效果好，但其简洁易懂，且效果在ModelNet40上仍优于ICP，速度快于ICP。

本文将要介绍的网络是基于PointNet + Concat + FC的，它没有其它复杂的结构，易于复现。因其简洁性，这里暂且把其称作点云配准的Benchmark。因作者源码中复杂的(四元数, 旋转矩阵, 欧拉角之间)的变换操作和冗余性，且其PyTorch版本的不完整性(缺少评估模型等，最近又更新了)，于是根据自己的理解，从头撸了一遍整个模型: 数据，网络，评估，训练，测试，可视化等操作，代码已开源https://github.com/zhulf0804/PCReg.PyTorch。

章节2介绍模型的Dataloader部分，就是怎么组织数据的; 章节3介绍模型的网络部分; 章节4介绍损失函数; 章节5介绍评估指标; 章节6介绍模型的实现及实现过程中遇到的一些坑; 章节7介绍本库的一些实验结果; 章节8介绍一些补充信息，如四元数、旋转矩阵和欧拉角之间的关系等。

2. 数据

实验的数据为不带有normal信息的ModelNet40，下载地址为modelnet40_ply_hdf5_2048.zip。训练集中包括9840个样本，测试集中包括2468个样本，每个样本均包括2048个数据点。

• 训练

  对训练集中的每个样本template，随机选择1024个点，并随机产生一个旋转矩阵R和平移向量t，其中R是绕z轴旋转${\theta }_1\in [-\frac{\pi }{4},\frac{\pi }{4}]$，绕y轴旋转${\theta }_2\in [-\frac{\pi }{4},\frac{\pi }{4}]$，绕z轴旋转${\theta }_3\in [-\frac{\pi }{4},\frac{\pi }{4}]$随机生成，t是从[-1, 1]均匀采样生成。把R, t作用于template点云，生成source点云，这样就得到待配准的点云对。

  在训练时，需要做噪声数据增强，对source点云和template点云中的每个点(x, y, z)加上随机高斯噪声。

• 测试

  对测试集中的每个样本template，选择全部的2048个点，同时产生一个旋转矩阵R和平移向量t(产生方式同训练)，把R, t作用于template点云，生成source点云，这样就得到了待配准的点云对。

  为了公平的对比不同的方法，需要设置随机种子，保证每次测试随机产生的R,t都一样。

• 相关代码在 ./data/ModelNet40.py.

3. 网络

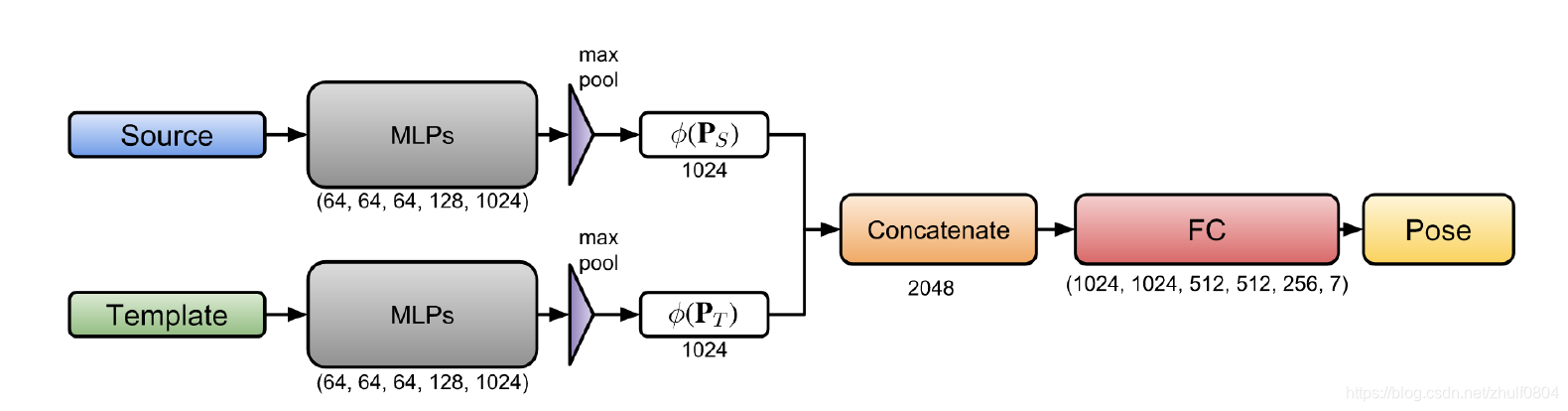

• Benchmark



  Benchmark网络架构如上图所示，它的输入包括source点云和template点云，输出是一个7维向量，表示平移向量$t\in {\mathbb{R}}^3$和单位四元数$q\in {\mathbb{R}}^4$(q是单位向量)。

  Benchmark把点云配准当做回归问题，它包括提取特征层和回归层。提取特征层是一个PointNet类的网络，对点云$P_S$和$P_T$中的每一个点进行1D卷积Conv1d(3, 64, 64, 128, 1024)，这样对每个点生成了1024维的特征，接下来进行MaxPooling操作，source点云$P_S$和template点云$P_T$分别得到了1024维的特征$\varphi (P_S)$和$\varphi (P_T)$。$P_S$和$P_T$经过的特征提取层是参数共享的。

  为了预测source点云和template点云之间的变换，需要在两者之间建立联系，这里采用了Concat操作。两个点云的特征通过Concat操作变成了2048维的特征。接下来的回归层就是全连接层FC(2048, 1024, 1024, 512, 512, 256, 7)。

  网络的输出就是平移向量和四元数，四元数进一步可以转化成旋转矩阵(变换公式参考章节8中的补充信息)。

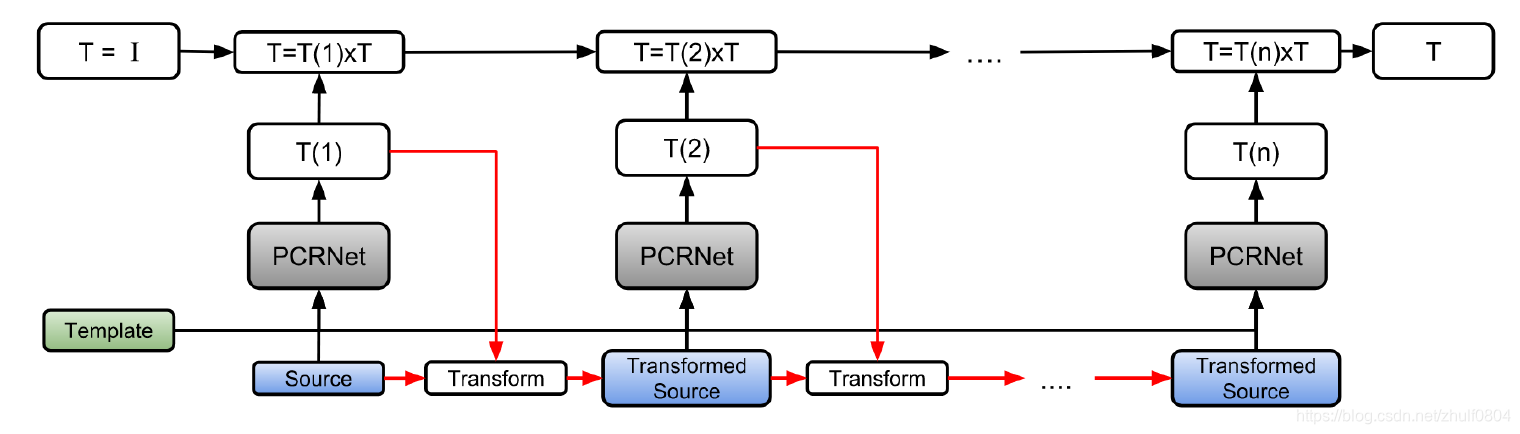

• Iterative Benchmark

  Benchmark网络结构比较简单，相信很多人可以设计出这样的网络，但经过试验发现，这样的网络效果较差，在ModelNet40上仍旧不能很好的配准。因此在Benchmark的基础上，提出了下面的Iterative Benchmark。



  Iterative Benchmark包括n个Benchmark(PCRNet)，要注意的是这n个Benchmark的权重是共享的，因此网络的容量是没有增加的，和Benchmark的参数一样。Iterative Benchmark是如何工作的呢?

  在第一次迭代中，source点云和template点云被送入到Benchmark(PCRNet)，得到初始的变换T(1)。在下一次迭代中，T(1)作用于source点云得到transformed点云，和原始的template点云一块送入到Benchmark(PCRNet)。经过n次迭代，原始的source点云和template点云之间的变换为每一次迭代变换的组合:

  $$T=T(n)\times T(n-1)...\times T(1)$$

• 相关代码在 ./models/benchmark.py

4. 损失函数

应用于点云配准中的Loss比较多，关于R, t的MSE Loss，关于欧拉角的Loss，关于点云的CD(Chamfer Distance) Loss和EMD(Earth Mover) Loss。

本模型中采用的EMD Loss(最先实验了CD Loss，效果不理想)，实现的代码是借鉴于网上的开源库https://github.com/meder411/PyTorch-EMDLoss。

• EMD(Earth Mover Distance) Loss

  $$EMD(P_S^{\text{est}},P_T)=\underset{\psi :P_S^{\text{est}}->P_T}{\min }\frac{1}{|P_S^{\text{est}}|}{\Sigma }_{x\in P_S^{\text{est}}}||x-\psi (x)|{|}_2$$

• CD(Chamfer Distance) Loss

  $$CD(P_S^{\text{est}},P_T)={\Sigma }_{x\in P_S^{\text{est}}}\underset{y\in P_T}{\min }||x-y|{|}_2+{\Sigma }_{y\in P_T}\underset{x\in P_S^{\text{est}}}{\min }||x-y|{|}_2$$

本库的loss代码在 ./loss/earth_mover_distance.py.

5. 评估指标

评估指标主要4个: mse_R, mse_t, mse_degree, time。前面3个和精度有关系，time是和效率有关。

• mse_R

  $$\text{mse}\_R={\Sigma }_{i=1}^N||R_{\text{pred}}^i-R_{\text{gt}}^i|{|}_2$$

  N表示待配准点云对的数量。

• mse_t

  $$\text{mse}\_t={\Sigma }_{i=1}^N||t_{\text{pred}}^i-t_{\text{gt}}^i|{|}_2$$

• mse_degree

  $$\text{mse}\_\text{degree}={\Sigma }_{i=1}^N||{\theta }_{\text{pred}}^i-{\theta }_{\text{gt}}^i|{|}_2$$

  $\theta$表示欧拉角。

• time

  每个点云对配准的平均时间。

• 相关代码在 ./metrics/metrics.py

6. 实现

网络结构虽然简单，但使其能有效work还是很困难的，先说一下在实现过程中走过的坑:

• 网络结构: 加bn层会使网络的结果变差。
• 迭代: 基于Benchmark训练的网络效果远不如Iterative Benchmark的结果。
• 损失函数: CD Loss训练的结果不如EMD Loss。
• 优化器很: EMD Loss在SGD优化器下出现nan，一种有效的策略是采用Adam优化器训练EMD Loss。
• 初始学习率: 初始学习率设置为1e-2，出现梯度爆炸，最终收敛的值较大; 初始学习率设置为1e-5，收敛时的权重在评估指标上仍然不好。
• 在训练和预测时，减点云的均值是不合理的(原作者的代码是这么实现的)，因为会使得点云的平移尺度接近于0.

因此，最终在实现时，采用了Iterative Benchmark模型、EMD Loss、Adam优化器。batchsize设置为16，训练400 epoches，初始学习率设置为1e-4，学习率下降采用MultiStepLR[50, 250]。在训练和预测时均不减点云的均值。

另外，要注意的是，一个batchsize中不同的组织数据会带来网络训练的不稳定性，比如相同的代码，不改任何配置，由于shuffle的存在，训练结果差别挺大的；因此在训练时设置了随机种子，保证训练结果的可复现性。

7. 实验结果

7.1 实验结果

实验比较了Iterative Benchmark和ICP在ModelNet40测试集上的精度和时间，实验结果如下表:

Method	mse_t	mse_R	mse_degree	time(s)
icp	0.40	0.38	11.86	0.06
Iterative Benchmark	0.35	0.18	7.90	0.02

从表中可以看到，Iterative Benchmark在ModelNet40测试集上的配准结果，从精度(mse_t, mse_R, mse_degree)和速度(time)上是优于ICP的。

7.2 实验结果可视化

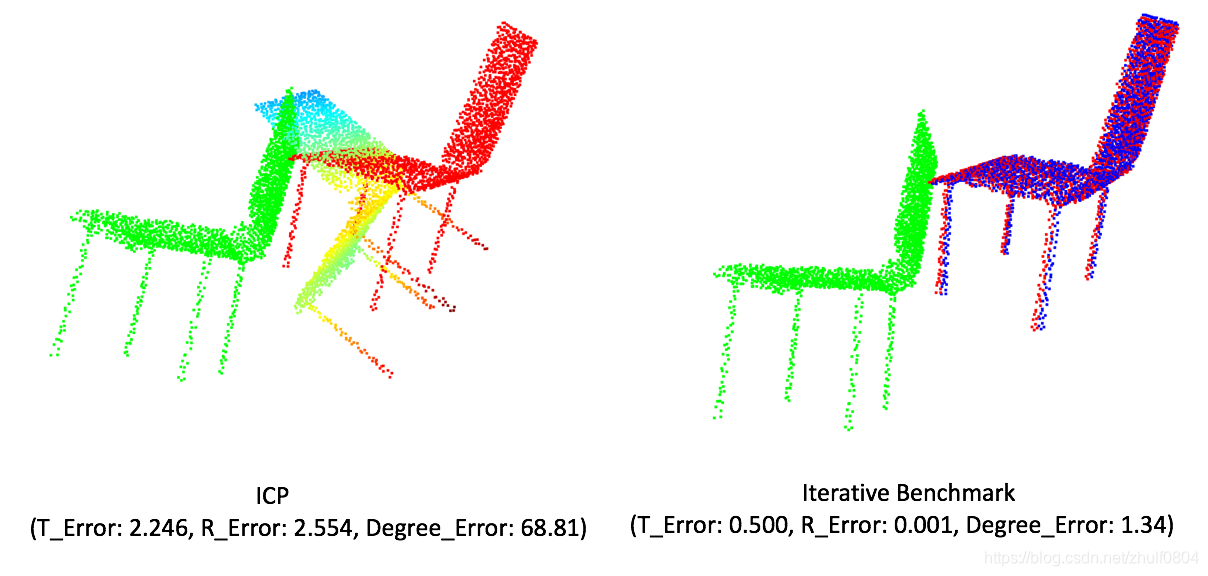

• ICP与Iterative Benchmark的对比





  左图是ICP的配准结果，右图是Iterative Benchmark的配准结果。图中的绿色点云表示source点云，红色点云表示template点云，另外一个颜色的点云表示transformed source点云，即把source点云与template点云配准得到R,t，然后R,t作用于source点云后的结果。括号内表示是平移t的误差，旋转矩阵R的MSE误差和旋转角度degree的误差。

  从可视化结果可以看到，当待配准点云的初始位置不好时，Iterative Benchmark的配准结果优于ICP的配准结果。

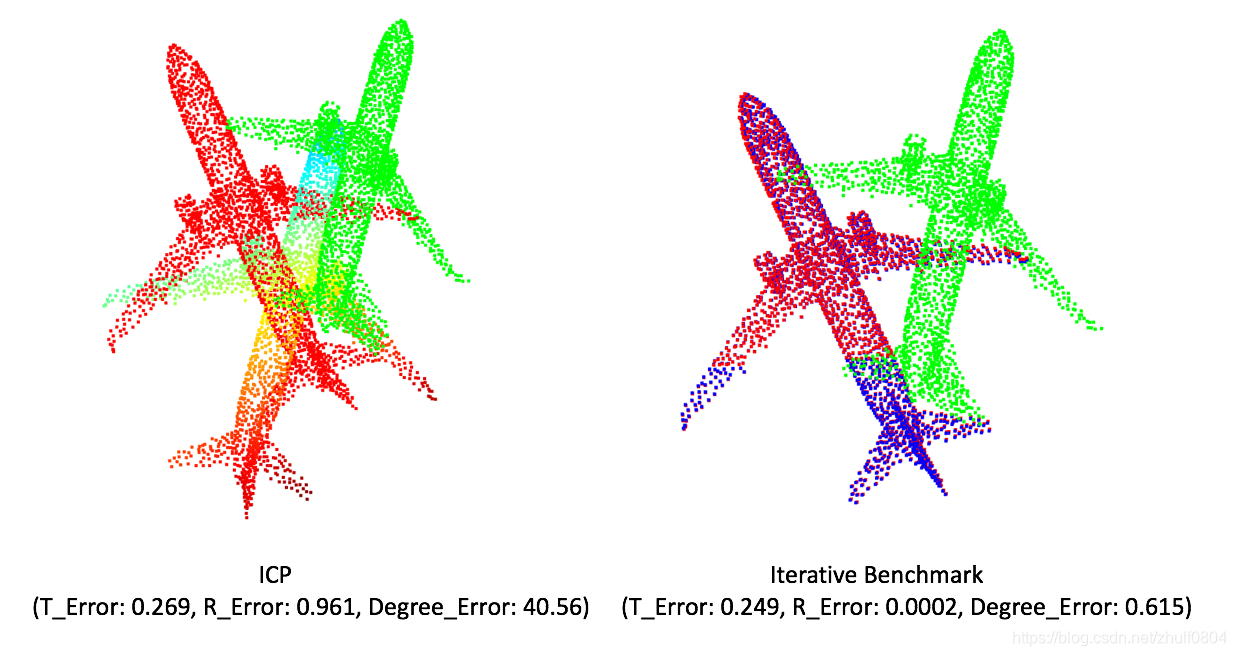

• Iterative Benchmark的bad cases



  上图是一个bad case，当具有重复性结构时，Iterative Benchmark的结果是不理想的，其结果弱于ICP算法。

7.3 训练过程可视化

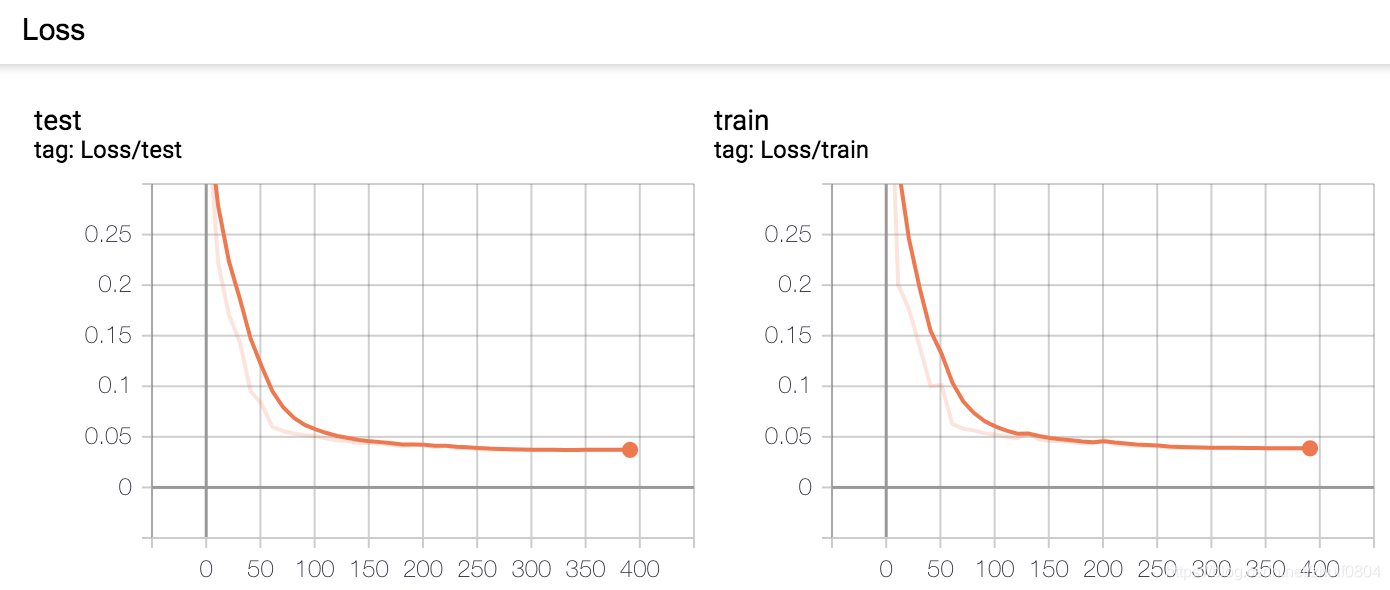

• 测试集的loss和训练集的loss

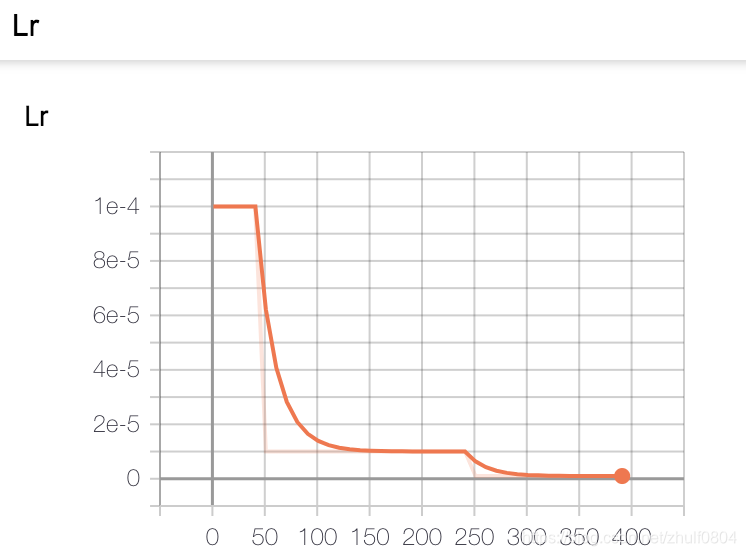

• 学习率

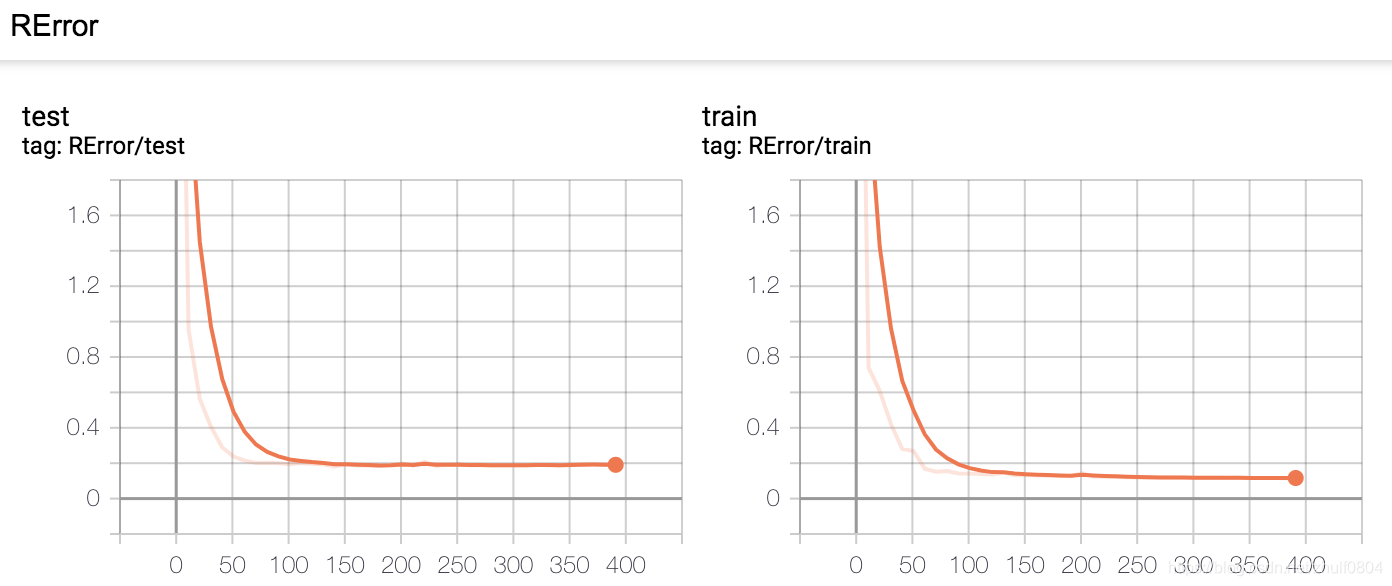

• 测试集的mse_R误差和训练集的mse_R误差

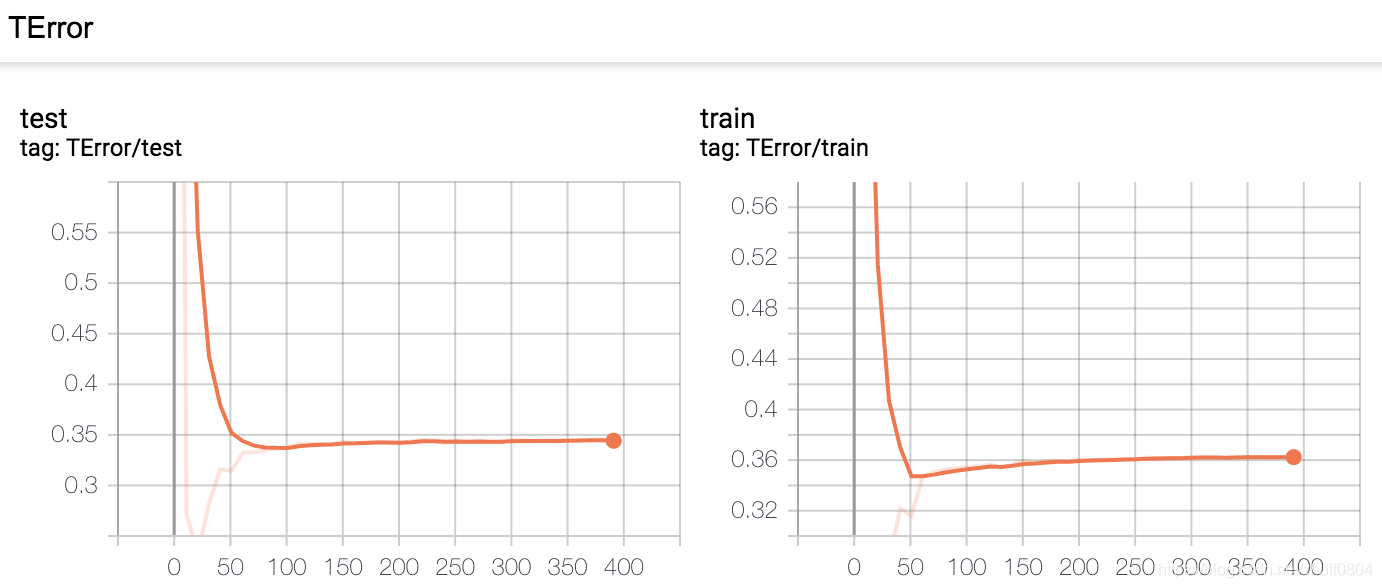

• 测试集的mse_t误差和训练集的mse_t误差

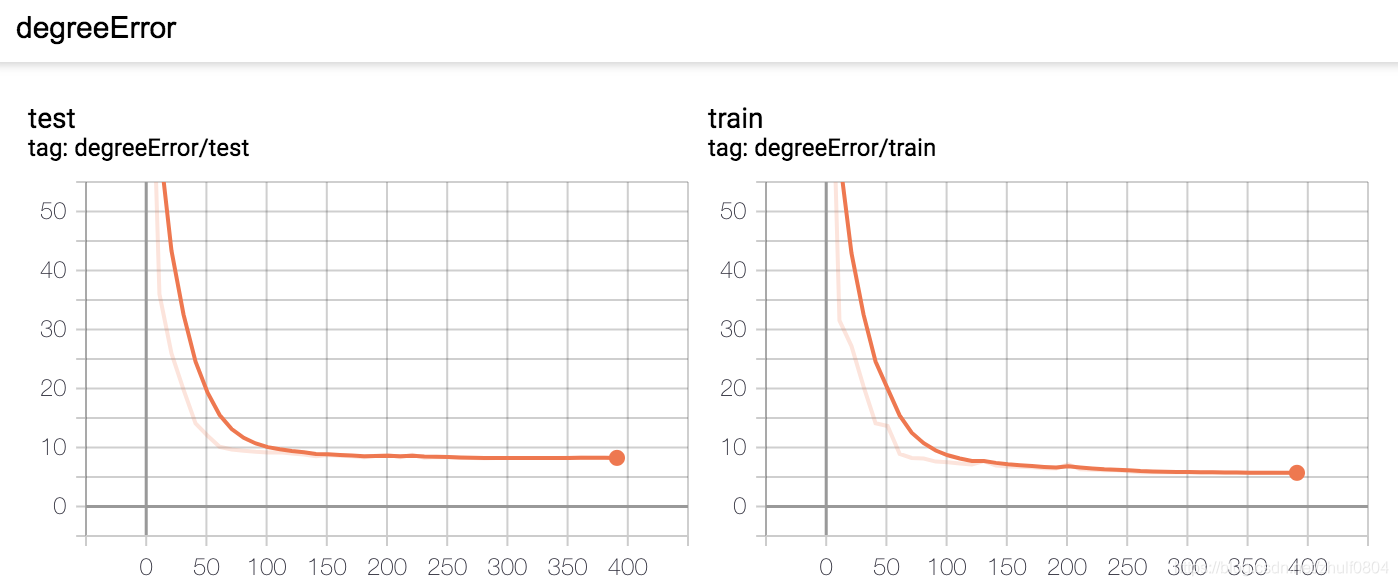

• 测试集的角度误差和训练集的角度误差



7.4 思考

Iterative Benchmark在ModelNet40数据集的大部分cases的配准结果比较好的，但以下问题还需要解决：

• 重复性结构或者复杂结构点云的配准
• 真实数据点云的配准
• 部分-部分点云的配准

8. 补充

本章节介绍一些三维旋转的内容，参考了https://en.wikipedia.org/wiki/Rotation_matrix#Axis_of_a_rotation和https://zhuanlan.zhihu.com/p/45404840。

• 四元数转旋转矩阵

  设单位四元数 $\mathbf{q}=w+x\mathbf{i}+y\mathbf{j}+z\mathbf{k}$，其旋转矩阵为:

  $$R(q)=\left[\begin{array}{ccc}1-2y^2-2z^2& 2xy-2zw& 2xz+2yw\\ 2xy+2zw& 1-2x^2-2z^2& 2yz-2xw\\ 2xz-2yw& 2yz+2xw& 1-2x^2-2y^2\end{array}\right]$$

• 旋转矩阵转四元数

  $$w=\frac{\sqrt{tr(R)+1}}{2}$$

  $$x=\frac{R_{32}-R_{23}}{4w}$$

  $$y=\frac{R_{13}-R_{31}}{4w}$$

  $$z=\frac{R_{21}-R_{12}}{4w}$$

• 旋转矩阵转欧拉角

  $$|\theta |=\arccos (\frac{Tr(R)-1}{2})$$

  $Tr(R)$表示矩阵的迹

• 绕x轴旋转矩阵

  $$R_x(\theta )=\left[\begin{array}{ccc}1& 0& 0\\ 0& \cos \theta & -\sin \theta \\ 0& \sin \theta & \cos \theta \end{array}\right]$$

• 绕y轴旋转矩阵

  $$R_y(\theta )=\left[\begin{array}{ccc}\cos \theta & 0& \sin \theta \\ 0& 1& 0\\ -\sin \theta & 0& \cos \theta \end{array}\right]$$

• 绕z轴旋转矩阵

  $$R_z(\theta )=\left[\begin{array}{ccc}\cos \theta & -\sin \theta & 0\\ \sin \theta & \cos \theta & 0\\ 0& 0& 1\end{array}\right]$$

• 相关代码在./utils/process.py
