大纲：

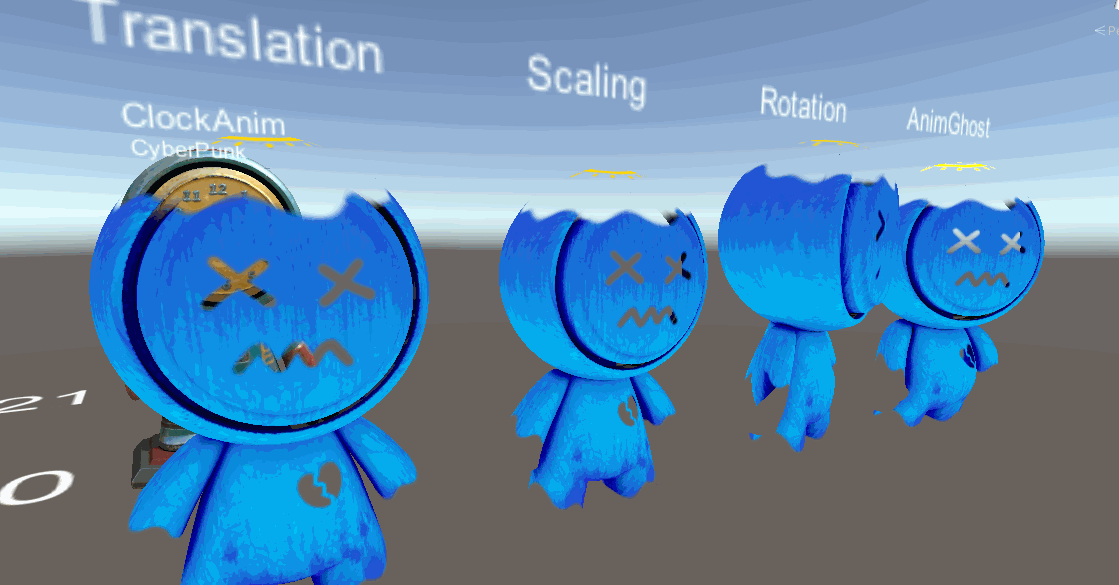

效果展示：

扩展应用场景：

Translation

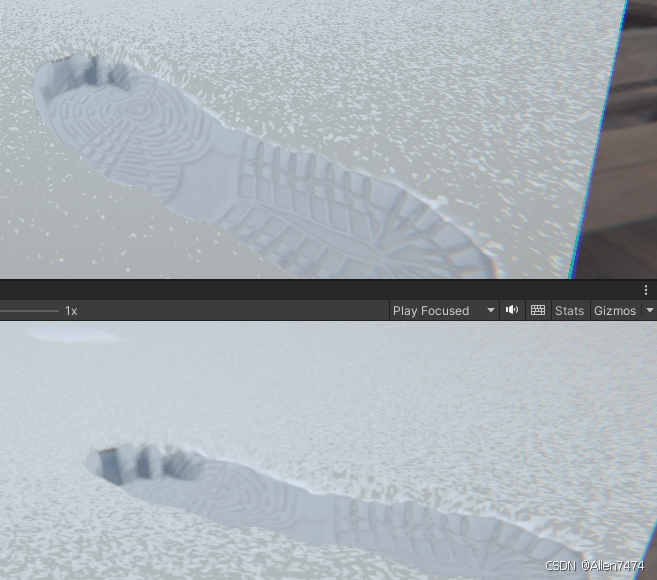

1、雪地效果：

        Translation的顶点实现方法，可以扩展到雪地，脚印效果,或地面的高度控制。

//顶点平移方法
            void Translatioin (inout float3 vertex)
            {
                vertex.y+=_MoveRange;
            }

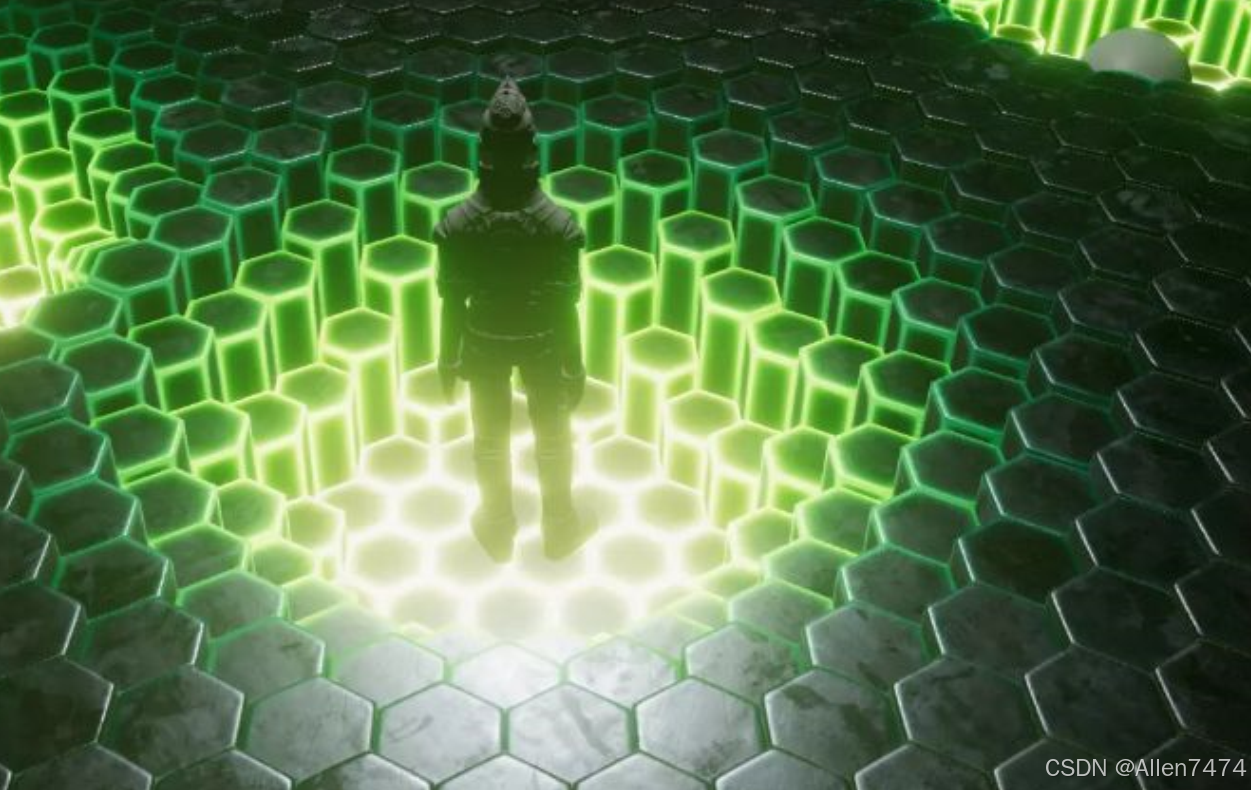

2、跟随 相机或主角 位置,地面起伏效果.

Scaling

2、心脏跳动效果：

        手动滑条控制

//顶点缩放方法
            void Scaling (inout float3 vertex)
            {
                vertex*= _ScalRange;
            }

       Sin控制

 //顶点缩放方法
            void Scaling (inout float3 vertex)
            {
                vertex*= 1+_ScalRange*sin(_Time.z*_ScalSpeed*TWO_PI);
            }



正文：

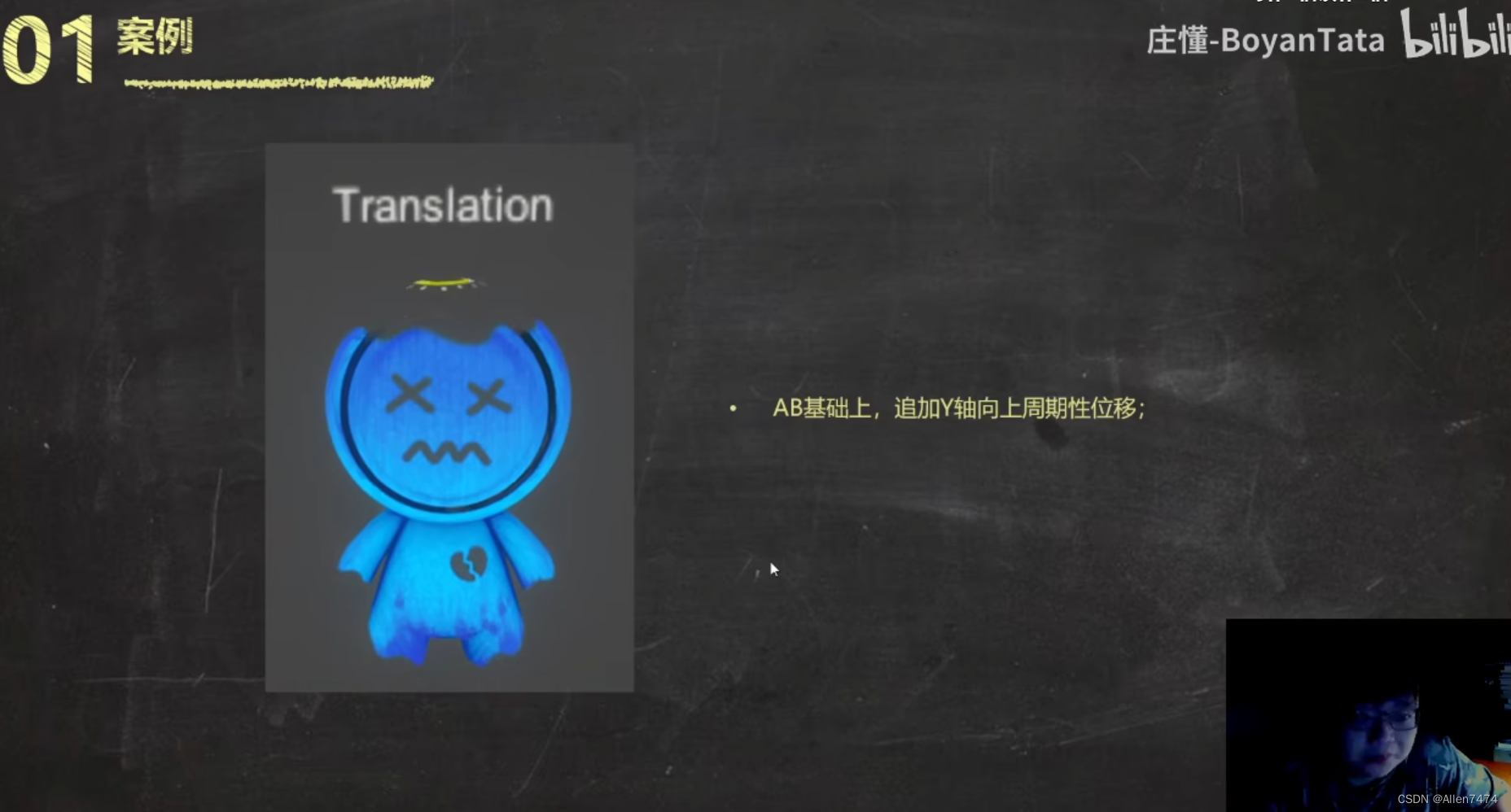

一、顶点平移：

1、代码实现：

1.1、声明移动范围，移动速度。

_MoveRange ("移动范围", range(0.0, 3.0)) = 1.0

_MoveSpeed ("移动速度", range(0.0, 3.0)) = 1.0

顶点shader中对，顶点位置做预处理xyz，用到的方法需要在外部声明。

// 声明常量 Π 的2 倍 =6.283185

#define TWO_PI 6.283185

这里的 TOW_PI为常量，就是类似Π = 3.1415926这些公认的数值.

这里可以用 中间测试环节，测试 顶点动画方法：

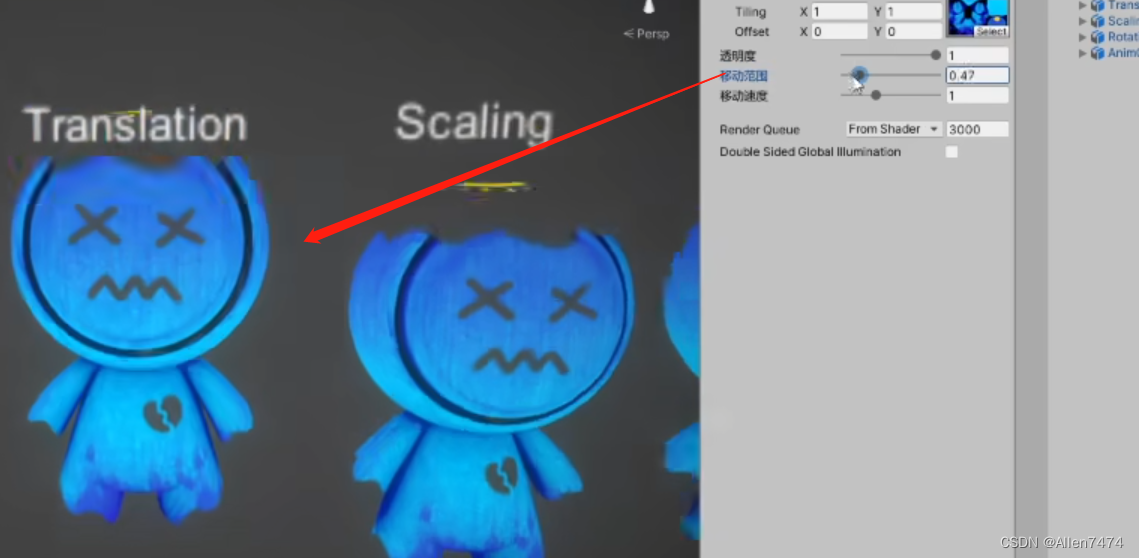

vertex.y顶点的Y轴 加一个 移动范围，可以对顶点的移动范围做控制。

vertex.y += _MoveSpeed；

ok现在我们想让他自己上下起伏，就用到了正弦运动sin

 vertex.y +=  sin(_Time.z) * _MoveSpeed;

往期课程中，不同机型长时间运行，会出现混乱的效果，所以这里要取余frac()，但是取余后会出现顶点一抖一抖的状态，这是为什么呢?

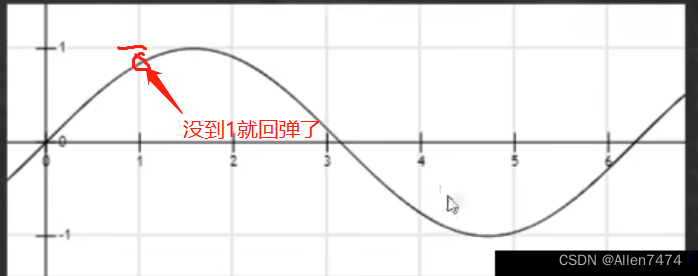

这是因为曲线在运动到0.8的时候就取余了，然而我们需要他走完一个完整的三元函数波的进程。

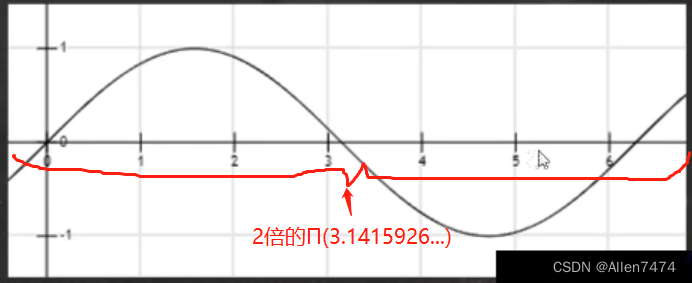

而上图中一个完整的曲线进程长度是多少呢？，是2倍的Π(3.1415926...)。

所以这里就引出了我们需要 规定一个常量了。

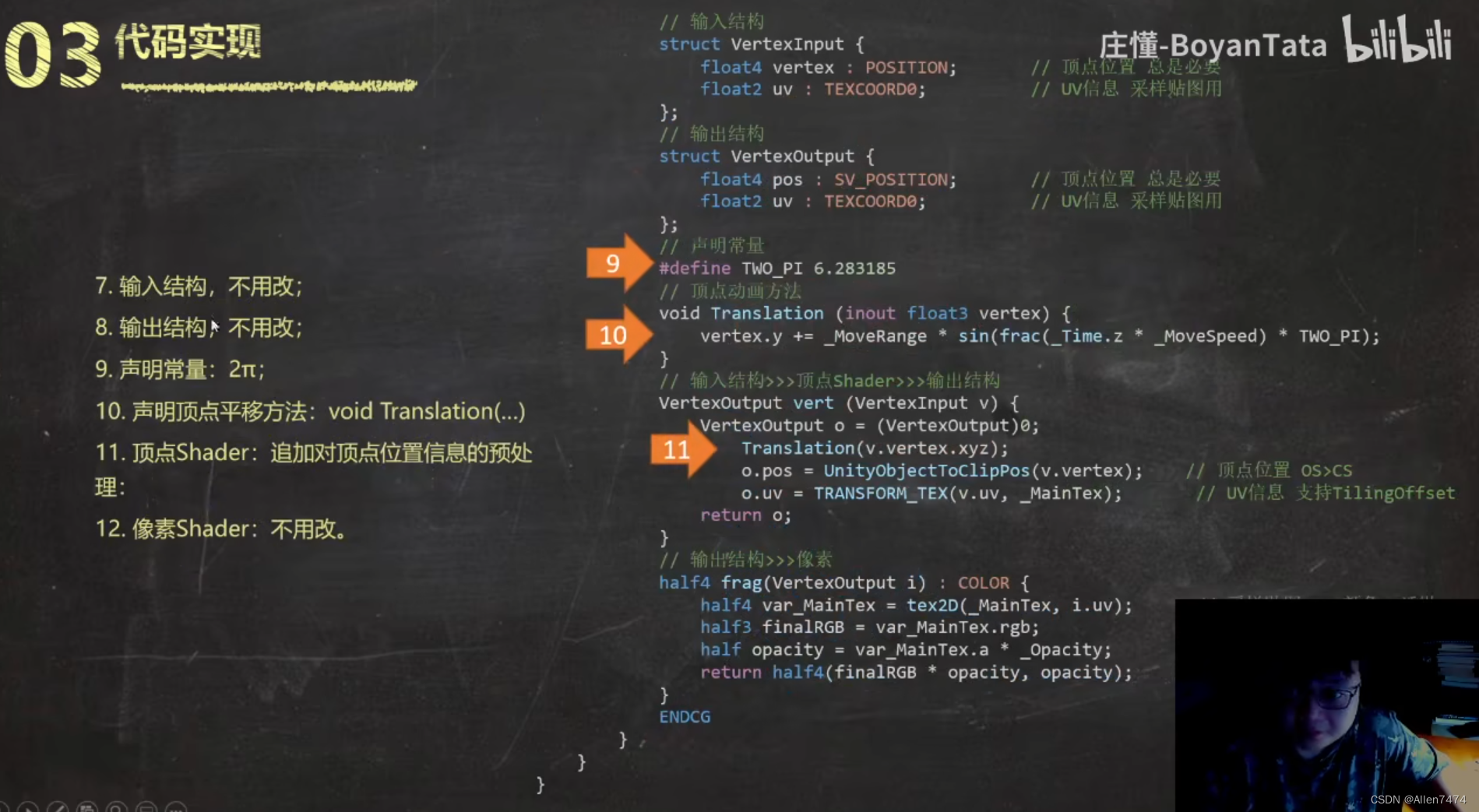

// 顶点动画方法

void Translation (inout float3 vertex) {

vertex.y += _MoveRange * sin(frac(_Time.z * _MoveSpeed) * TWO_PI);

}

2、核心代码分析：

回顾：

首先 时间 * 时间流动的速度 这样可以控制 动画快慢，

然后为了保证浮点精度对结果取余(frac)

然后让时间的流动，0-1的区间，但我们外面用的是一个sin函数，所以0-1是不行的，要让里面的值是6.283185. 所以要 *2Π，然后用周期性阔上，这样就开始做周期性波动。 得到周期性的波动后，我们想要控制他的波动范围，所以我们乘了一个范围的变量。这样我们就得到一个上下起伏的偏移值，是偏移值，不是Y轴的数值，我们要把偏移的数值，加到原有的Y轴上去，就完成了平移顶点动画的过程。

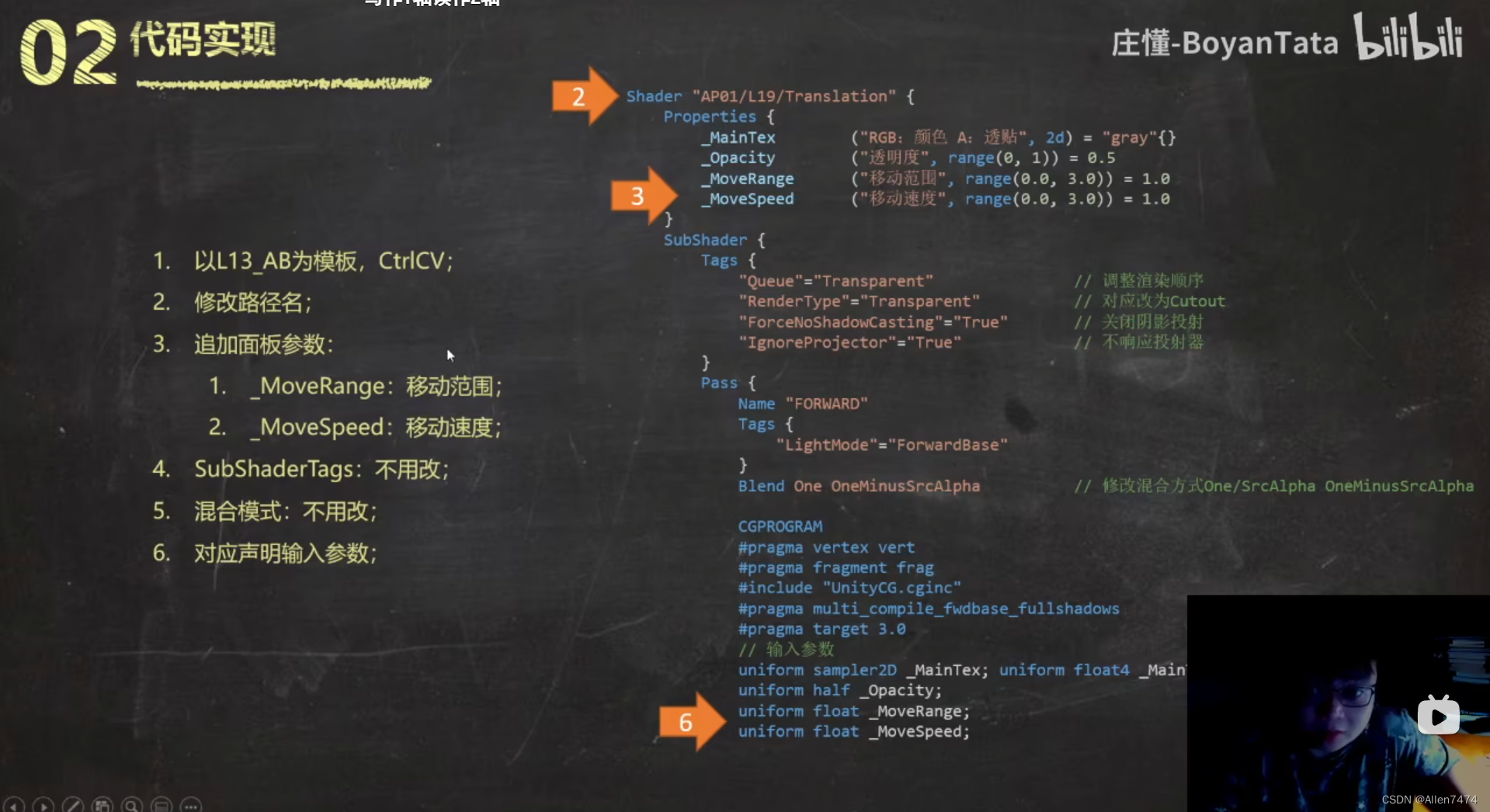

示例代码：

Shader "AP01/L19/Translation" {
    Properties {
        _MainTex        ("RGB：颜色 A：透贴", 2d) = "gray"{}
        _Opacity        ("透明度", range(0, 1)) = 0.5
        _MoveRange      ("移动范围", range(0.0, 3.0)) = 1.0
        _MoveSpeed      ("移动速度", range(0.0, 3.0)) = 1.0
    }
    SubShader {
        Tags {
            "Queue"="Transparent"               // 调整渲染顺序
            "RenderType"="Transparent"          // 对应改为Cutout
            "ForceNoShadowCasting"="True"       // 关闭阴影投射
            "IgnoreProjector"="True"            // 不响应投射器
        }
        Pass {
            Name "FORWARD"
            Tags {
                "LightMode"="ForwardBase"
            }
            Blend One OneMinusSrcAlpha          // 修改混合方式One/SrcAlpha OneMinusSrcAlpha

            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #include "UnityCG.cginc"
            #pragma multi_compile_fwdbase_fullshadows
            #pragma target 3.0
            // 输入参数
            uniform sampler2D _MainTex; uniform float4 _MainTex_ST;
            uniform half _Opacity;
            uniform fl
