本文介绍了Vivado中IP综合的两种方式——Global和Out-Of-Context (OOC)。Global方式下，IP与所有用户文件一起综合，每次用户文件改动都会触发IP重新综合。而OOC则将IP作为一个独立模块综合，生成.dcp文件和黑盒 stub文件，便于模块的独立迭代和仿真。OOC的优势在于加快设计迭代速度，支持稳定模块的保留，并能生成仿真网表文件。然而，当设计包含三态信号时，OOC可能无法保持高阻态。解决方案是在RTL中使用三态缓存。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

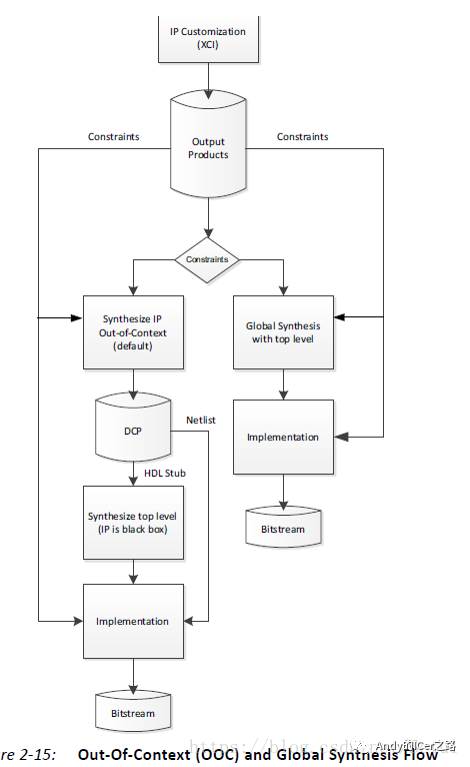

在最新的Vivado的版本中，定制IP的时候，会有一个综合方式的选择，如下图所示。可以看到一种叫做”Global”，一种叫”Out-Of-Context (OOC)”。从字面意思上来理解，”Out-Of-Context”是“脱离上下文”的意思。”Global”即全局。

Global synthesis

如果选择的是全局综合选项，那IP生成的文件将会和其他的用户文件一起进行综合，这也就意味着，每一次用户文件被修改后，IP都会跟着一起综合一遍。

Out-Of-Context (OOC)

OOC选项是Vivado给我们的默认选项，在OOC模式下，Vivado将会把生成的IP当成一个单独的模块来进行综合，生成.dcp (design checkpoint)文件。同时会使用一个只在OOC模式下有用的约束文件“_ooc.xdc”。
除了生成.dcp文件，OOC还会生成一个以”stub”结尾的HDL文件，是当前IP设计的一个黑盒文件，其实就是只有输入输出端口，没有其他内容，如下图所示是一个FIFO IP的”char_fifo_stub.v”实例。这个文件的作用就是跟着工程中的其他文件一起进行综合过程。

最后，在”implementation”阶段，OOC生成的.dcp文件中的网表文件将和其他设计文件综合后生成的网表文件一起。
