Landscape-版图几何设计规则DRC

为了保证器件正确工作并提高芯片的成品率,要求设计者在版图设计时遵循一定的设计规则,这些设计规则直接由流片厂家提供。设计规则(Design Rule)是版图设计和工艺之间的接口。符合设计规则的版图设计是保证工艺实现的第一个基本要求。

版图几何设计规则主要包括各层的最小宽度、层与层之间的最小间距等。

几何设计规则

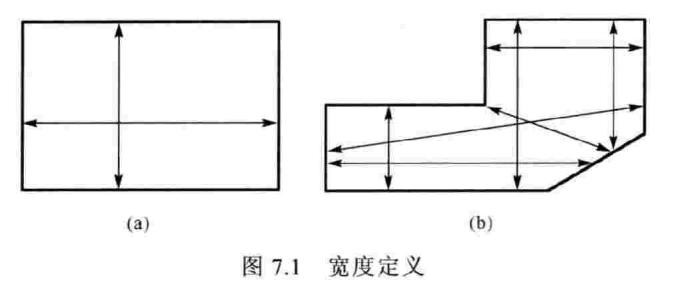

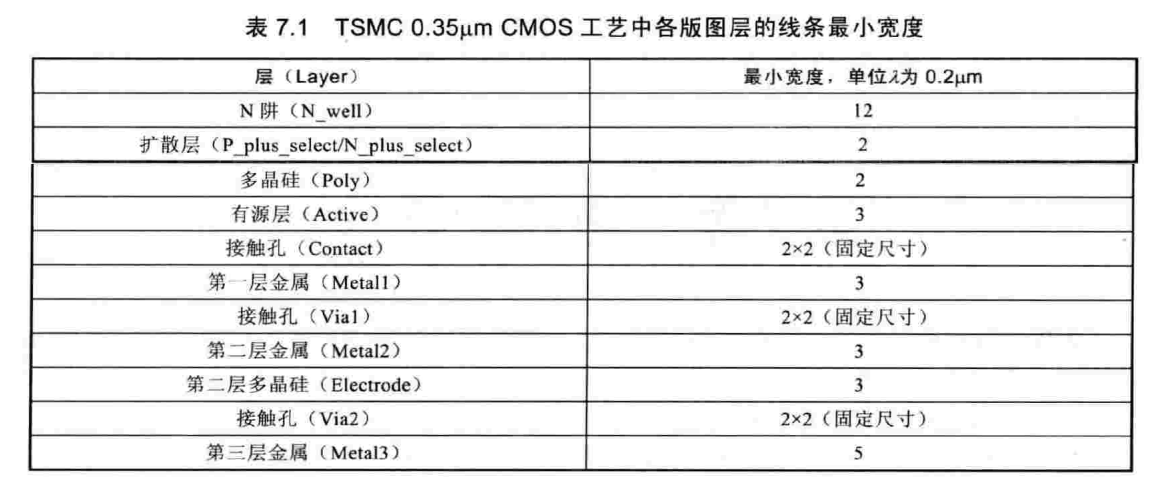

1.最小宽度(minWidth)-限制最小宽度，不能过小。

在利用DRC(设计规则检查)对版图进行几何规则检查时,对于宽度低于规则中指定的最小宽度的几何图形,计算机将给出错误提示。

扩散层：注入层与有源层AA的区别。扩散层大于AA？。扩散层小于AA。扩散层上面可以引入源漏级。SP。

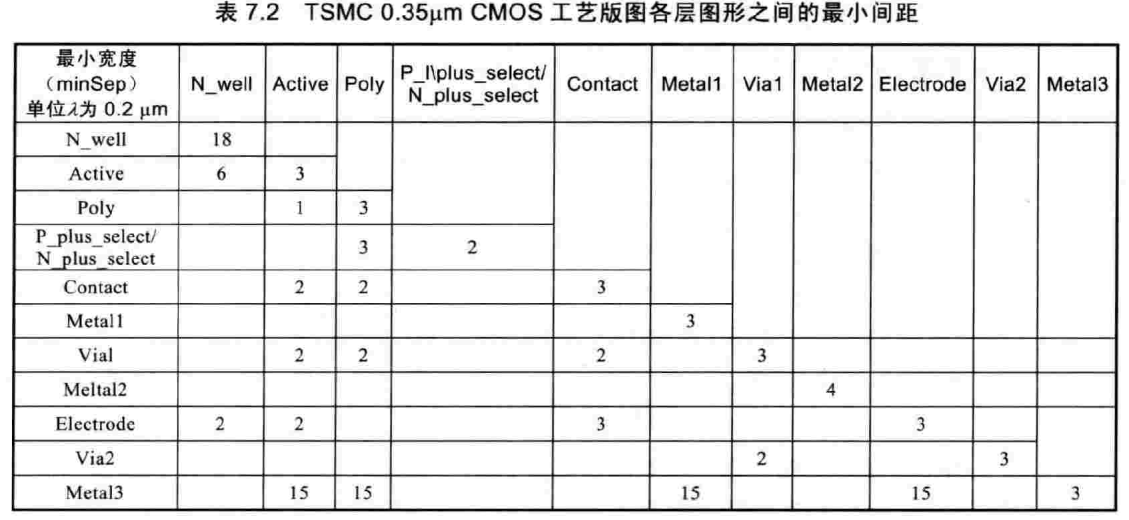

2.最小间距(minSep)

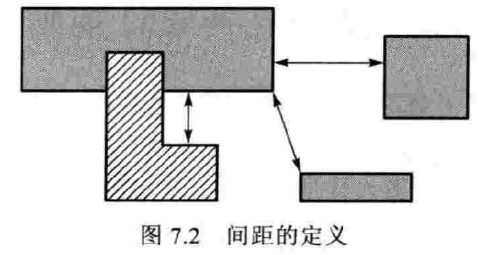

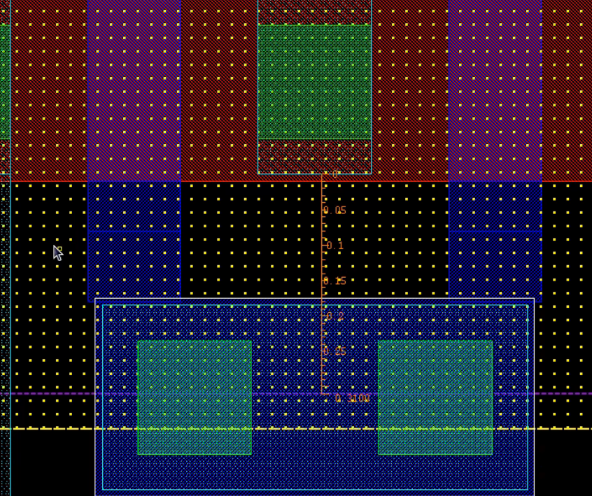

间距指各几何图形外边界之间的距离,如图7.2所示。


Nwell和Nwell之间距离最小为18。

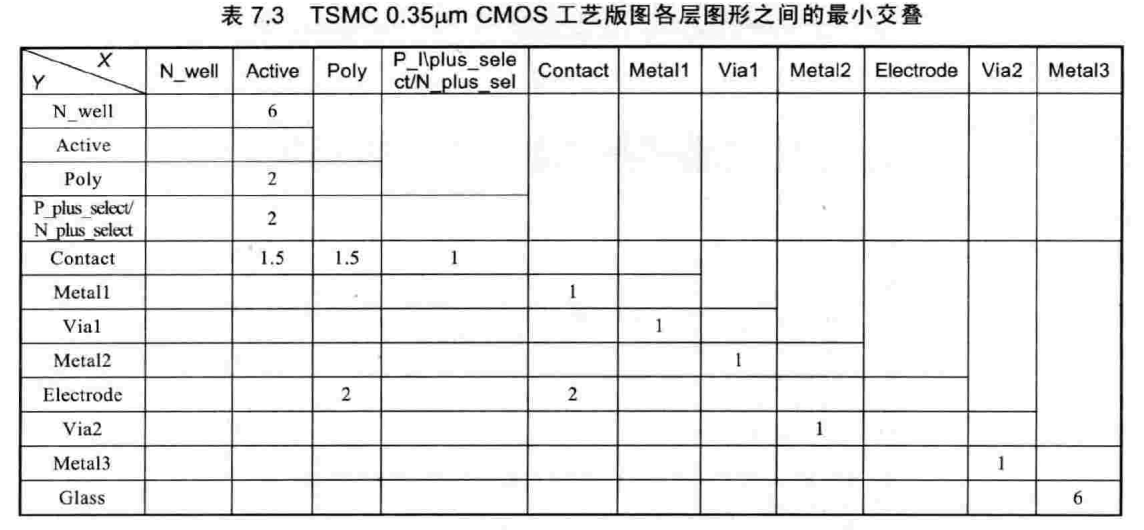

3. 最小交叠(minOverlap)

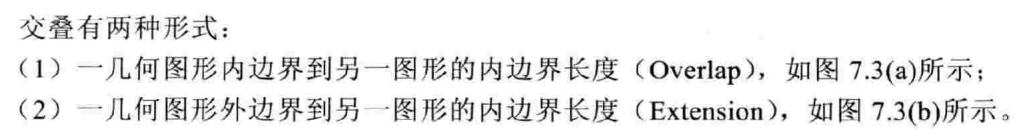

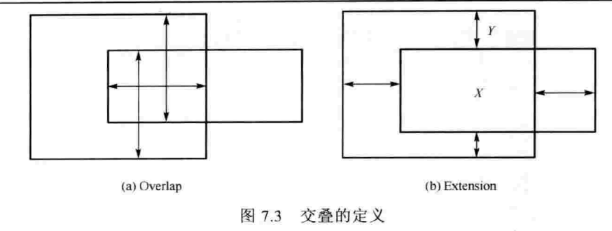

最小交叠，也就是说两个面积的交叠有限制。

1、属于Poly
