带隙基准中运放相位裕度与增益裕度

参考：基准 stb

带隙基准包括两回路：正反馈回路和负反馈回路。电路要稳定就需要负反馈增益大于正反馈增益，STB仿真需要验证的就是这点，所以你需要做的是断开两个回路的公共节点进行环路稳定性仿真。

brokaw带隙基准

参考：请问带隙基准的STB仿真-brokaw带隙基准

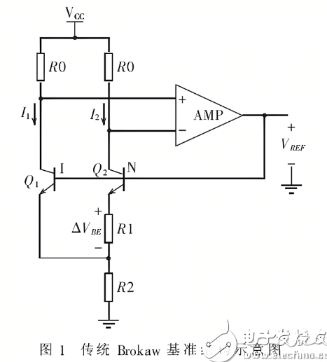

Brokaw 带隙基准电压源电路可以看成是运算 放大器和以带隙基准核心电路为反馈的电路两部分 组成.这两部分电路不互为负载或者它们的输入阻 抗都很高的时候,可以独立分析.运算放大器具 有很高的输入阻抗,所以作为负载,它对带隙基准核 心电路的影响较小,同样,带隙基准核心电路的输入 电阻也足够高,使它对运算放大器的影响比较小,因 此,对这两部分电路可以进行独立分析.实际上,它 们之间会产生一些影响,下面针对运算放大器对基 准电路产生的影响进行一些分析.

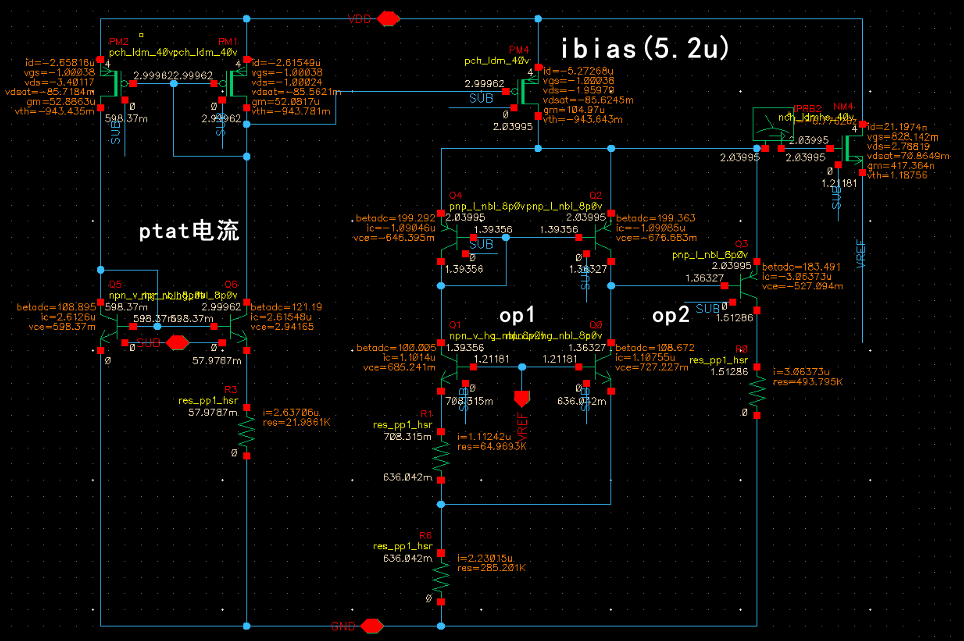

nA级别电流的那个管子是用来构成反馈回路的，因为电流小，所以工作在亚阈区。还有请问暂时没有启动回路会影响环路增益仿真嘛？
左边ptat电流，是不是接成正反馈了,应该没搭错吧，是负反馈。
ptat电流是负反馈没错，是因为射随器和vref处都为高阻抗节点，所以电路不稳定，在射随器加一个大电容就可以解决了。

请问一下高阻抗节点什么意思，为什么高阻抗就不稳定了，试过AC仿真会出现同样的问题吗：
因为那个节点是主极点，在主极点处加一个大电容可以把主极点推向低频。比如你通过把主极点推向低频后，GBW的频率刚好在第二极点的位置，那么这个电路的相位裕度就是45度，这样你的环路就是一个稳定的状态。

参考：射极跟随器
射极跟随器（又称射极输出器
