Bounds 包围盒教程

---

本文提供全流程，中文翻译。 Chinar 的初衷是将一种简单的生活方式带给世人 使有限时间 具备无限可能

Chinar —— 心分享、心创新！ 助力快速理解 Unity Bounds 包围盒，及使用场景 为初学者节省宝贵的时间，避免采坑！

Chinar 教程效果：

---

---

全文高清图片，点击即可放大观看 (很多人竟然不知道)

---

1

Intro —— 简介

Bounds ——包围盒的官方解释我就不做赘述，看得懂，会用的也不会到处找攻略。

不过官方的 API 我们还是要仔细看看的，因为足够准确，且一定是最新的。（我们学习的态度一定要认真）

何况现如今 Unity 以为中国用户提供了中文版，以便于我们学习理解，真的非常不错！

Unity官方API - Bounds 包围盒

1. 理解包围盒是什么；
2. 学习求出包围盒8个顶点；
3. 使用包围盒划线；

---

2

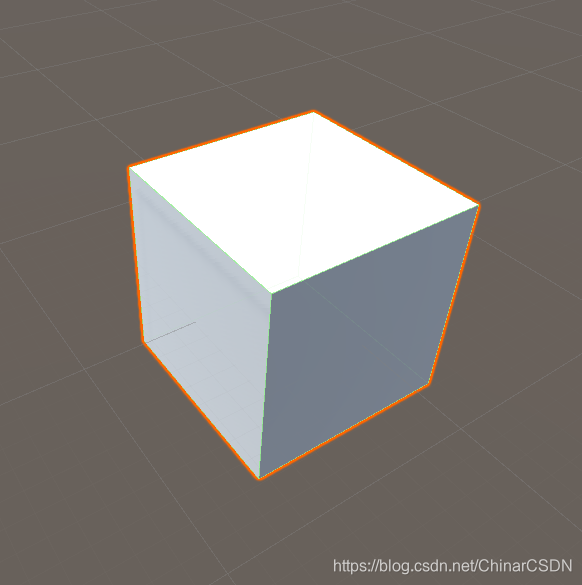

What is Bounds —— 包围盒是什么？

有需要看概念的，直通车 百度百科 —— 包围盒

Chinar总结：

AABB包围盒：Axis aligned bounding box 轴对称包围盒，应用广泛最为常见。

是比较简单的一类包围盒，Bounds是 struct 结构体

优点：构造比较简单，存储空间小，计算速度快，包围盒相交测试简单
缺点：紧密性差，轴对齐的意思是无法将 bounds 进行轴旋转

其他图后边再放。

---

3

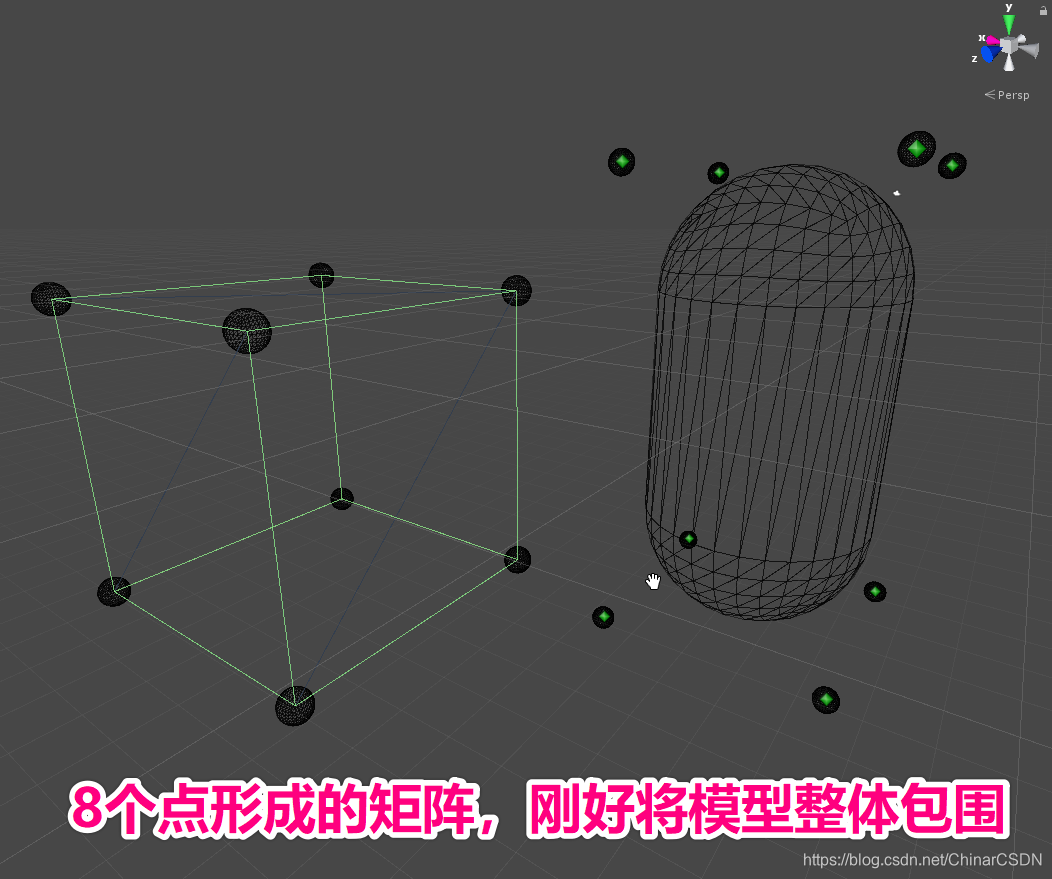

8 Vertex —— 包围盒的8个点

物理的mesh.bounds.extents可以得到该包围盒的范围。

是Bounds 的 size 的一半

通过这一个点(Vector3) 可以理解为向量，我们可以得到8个点。

代码很简单，添加了注释

using System.Collections.Generic;
using UnityEngine;


/// <summary>
/// Chinar包围盒-01
/// 获取包围盒的8个点，实例化预设物圆球帮助理解
/// </summary>
public class ChinarVertex8 : MonoBehaviour
{
    public List<Transform> TargetTransformList; //目标对象 列表。扔进去几个，生成几个


    void Start()
    {
        TargetTransformList.ForEach(GetBound8Vertex);
    }


    /// <summary>
    /// 获取8个顶点
    /// </summary>
    private void GetBound8Vertex(Transform targetTransform)
    {
        var           targetBoundsExtents = targetTransform.GetComponent<MeshFilter>().mesh.bounds.extents; //得到目标物包围盒范围：extents
        List<Vector3> vertex8List         = new List<Vector3>();                                            //来一个空数组，准备装数据。
        float         x                   = targetBoundsExtents.x;                                          //范围这里是三维向量，分别取得X Y Z
        float         y                   = targetBoundsExtents.y;
        float         z                   = targetBoundsExtents.z;
        /*
         * 点出8个点的位置信息，加载数组中备用
         * 理解诀窍是：
         * 1：保证X为正 yz只有4种可能
         * 2：同理X为负 yz 同理
         */
        vertex8List.Add(new Vector3(x,  y,  z));
        vertex8List.Add(new Vector3(x,  -y, z));
        vertex8List.Add(new Vector3(x,  y,  -z));
        vertex8List.Add(new Vector3(x,  -y, -z));
        vertex8List.Add(new Vector3(-x, y,  z));
        vertex8List.Add(new Vector3(-x, -y, z));
        vertex8List.Add(new Vector3(-x, y,  -z));
        vertex8List.Add(new Vector3(-x, -y, -z));
        //我们已经得到了8个点。
        //来实例化 预设物到顶点，来帮助理解。
        foreach (var t in vertex8List)
        {
            print(t);
            Instantiate(Resources.Load<Transform>("Chinar-Gauge Point"), t + targetTransform.position, Quaternion.identity);
        }

        vertex8List.Clear();
    }
}

未完待续…

---
