kd树

  • 每个维度都按照二叉树分割
  • 每一个维度上的二叉树

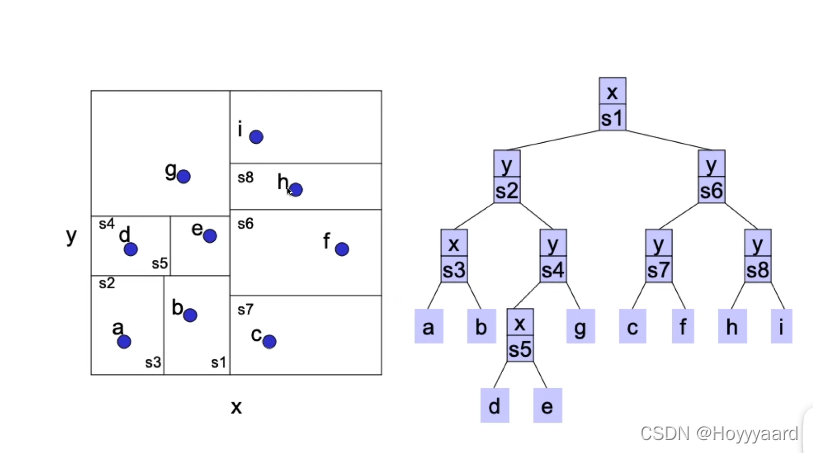

kd树建立

  • 按照xyxyx的顺序去分割点

  • 确定最后允许的叶子数leaf_size
    在这里插入图片描述

  • 随机找中值 平均值找中值

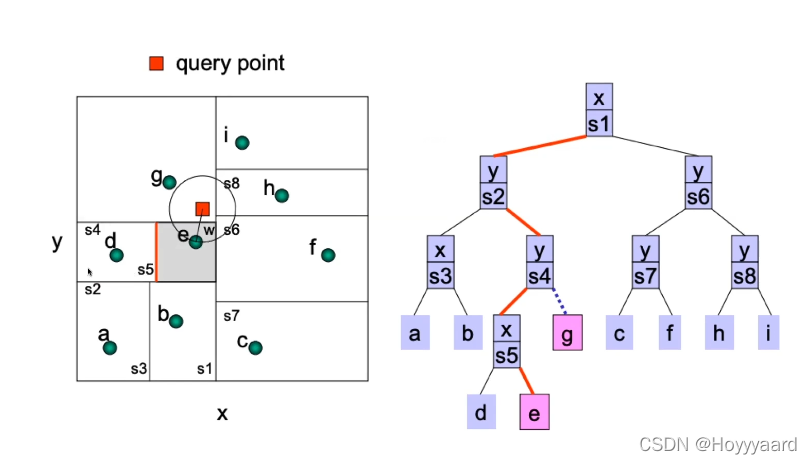

kd树查找最邻近点

  • 找根节点
  • 如二叉树步骤一致 先按一个维度搜索
    在这里插入图片描述在这里插入图片描述

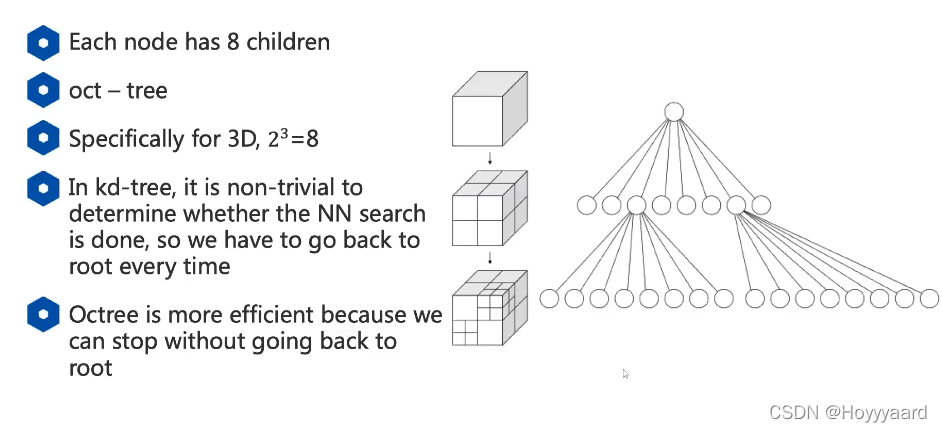

Octree 八叉树

  • 每个节点有8个孩子
  • 可以提前结束搜索
  • 3个维度每个维度分一半随意 2的3次方 = 8

在这里插入图片描述

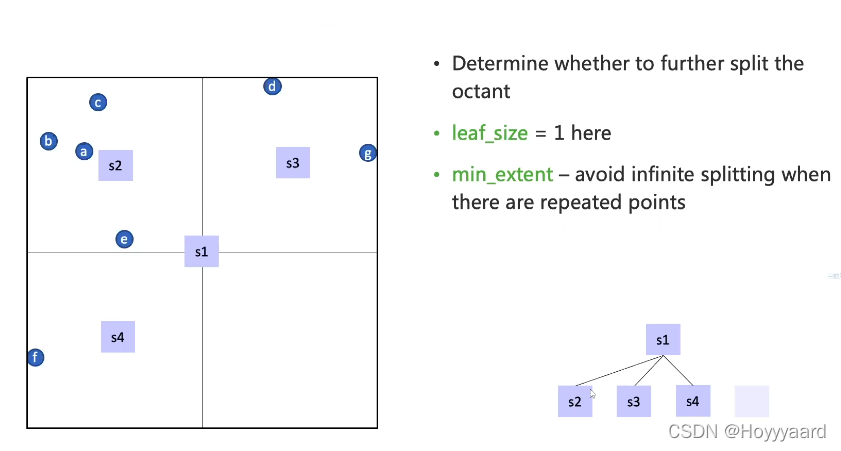

8叉树的构建

  • 选择最大的一个正方形
  • 每一个单位称为octant
  • 定义每个方格最多的点数leaf_size
  • 或者定义最小范围min_extend 用于应对多个相同点叠加的情况
    在这里插入图片描述

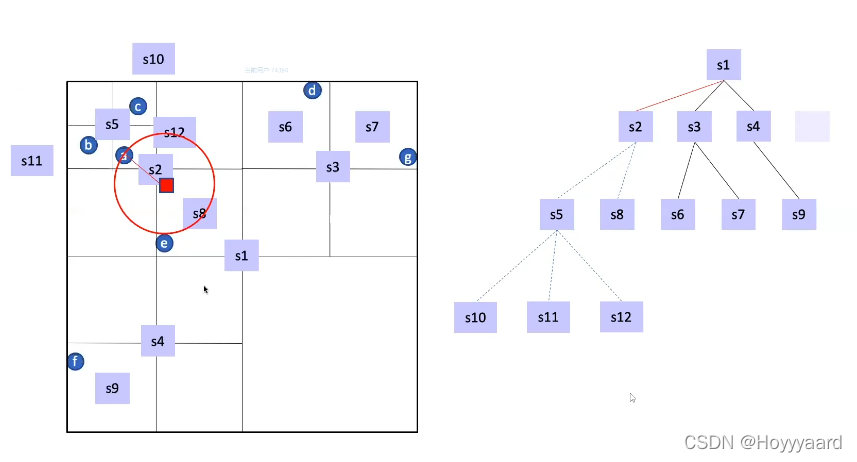

Knn查找

  • 寻找根节点

  • 找到最近的S2

  • 找到S8 为叶子节点 得到最小半径worst distance

  • 寻找bca 更新最小半径

  • 由于最小搜索圆在S2里面 所以不需要再搜索S3 S4 提前结束搜索
    在这里插入图片描述
