NSGA-II：一种快速精英多目标遗传算法

---

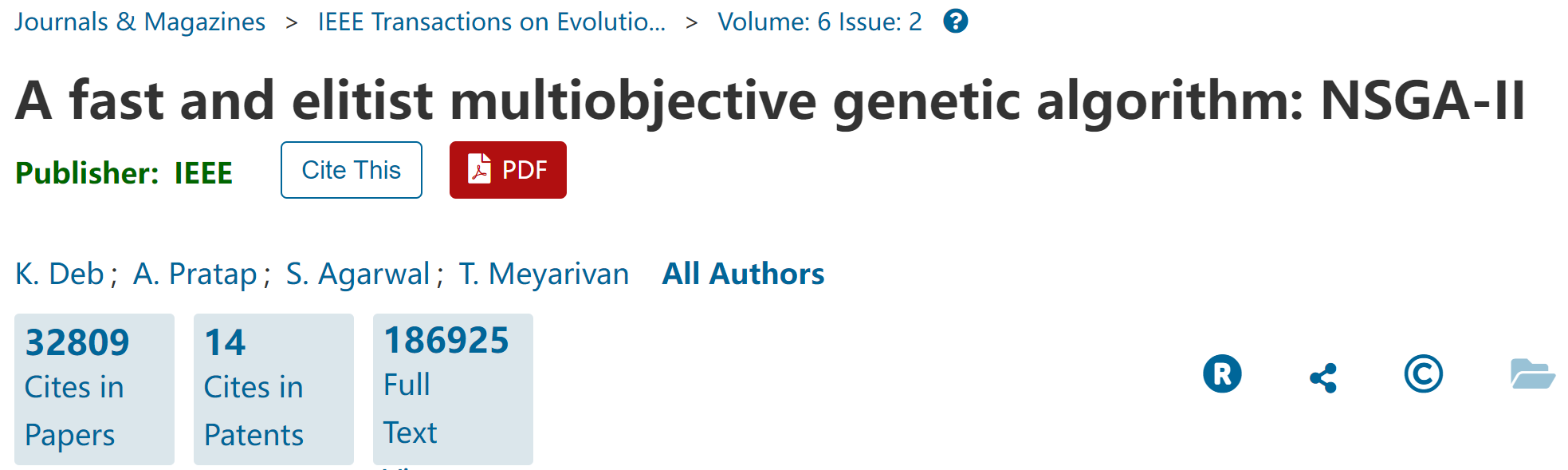

PS：本文非常经典的NSGA-II：A fast and elitist multiobjective genetic algorithm: NSGA-II来自《IEEE Transactions on Evolutionary Computation》，目前Google学术引用5w+~

1.摘要

使用非支配排序和共享的多目标进化算法（EAs）受到的主要批评有：1）计算复杂度$O(M{N}^3)$（其中$M$为目标数量， $N$为种群规模）；2）非精英主义方法；3）需要指定共享参数。在本文中，我们提出了一种基于非支配排序的多目标进化算法（MOEA），称为非支配排序遗传算法 II（NSGA-II），该算法缓解了上述三种困难。NSGA-II提出了一种计算复杂度为$O(M{N}^2)$的快速非支配排序方法，还提出了一种选择算子，通过结合父代和子代种群来创建配对池，并选择最优（在适应度和分布方面）解决方案。

2.NSGA-Ⅱ

2.1 非支配排序方法

非支配排序方法通过比较种群中个体之间的支配关系，将个体分为不同的前沿层次。
a.初始化，对每个个体初始化支配集合和被支配计数；
b.计算支配关系，通过双重循环比较每对个体，更新其支配关系。如果一个个体支配另一个个体，就将其添加到支配集合中，并增加被支配计数；
c.构建第一层前沿，识遍历种群，找出被支配计数为0的个体（即不被其他任何个体支配的个体），将这些个体加入第一层前沿；
d.迭代构建后续前沿，初始化一个空的集合 Q 用于存储下一个层次的个体。对当前前沿层中的每个个体，更新其支配的个体的被支配计数。如果某个被支配个体的被支配计数减为0，则将其加入集合 Q 并赋予新的层次排名。重复此过程，直到没有更多个体可以加入新的层次；
e.终止条件，当没有新的个体可以被加入到下一个层次时，算法结束。

% 非支配排序方法
function [pop, F] = NonDominatedSorting(pop)

    % 获取种群的大小
    nPop = numel(pop);

    % 初始化每个个体的支配集合和被支配计数
    for i = 1:nPop
        pop(i).DominationSet = [];  % 支配集合初始化为空
        pop(i).DominatedCount = 0;   % 被支配计数初始化为0
    end

    F{1} = [];  % 初始化第一层前沿

    % 计算每个个体之间的支配关系
    for i = 1:nPop
        for j = i + 1:nPop
            p = pop(i);  % 当前个体p
            q = pop(j);  % 另一个体q

            if Dominates(p, q)  % 如果p支配q
                p.DominationSet = [p.DominationSet j];  % 将j加入p的支配集合
                q.DominatedCount = q.DominatedCount + 1;  % q的被支配计数加1
            end

            if Dominates(q.Cost, p.Cost)  % 如果q支配p
                q.DominationSet = [q.DominationSet i];  % 将i加入q的支配集合
                p.DominatedCount = p.DominatedCount + 1;  % p的被支配计数加1
            end

            pop(i) = p;  % 更新个体p
            pop(j) = q;  % 更新个体q
        end

        % 将不被支配的个体加入第一层前沿
        if pop(i).DominatedCount == 0
            F{1} = [F{1} i];  % 将i加入第一层前沿
            pop(i).Rank = 1;  % 赋予个体rank为1
        end
    end

    k = 1;  % 初始化前沿层次

    while true

        Q = [];  % 初始化下一个层次的集合

        % 遍历当前层次的个体
        for i = F{k}
            p = pop(i);  % 当前个体p

            % 更新其支配的个体
            for j = p.DominationSet
                q = pop(j);  % 被支配的个体q

                q.DominatedCount = q.DominatedCount - 1;  % 被支配计数减1

                % 如果q现在不被任何个体支配，加入下一个层次
                if q.DominatedCount == 0
                    Q = [Q j]; %#ok
                    q.Rank = k + 1;  % 赋予个体rank为k+1
                end

                pop(j) = q;  % 更新个体q
            end
        end

        % 如果没有更多个体加入下一个层次，结束循环
        if isempty(Q)
            break;
        end

        F{k + 1} = Q; %#ok  % 将下一个层次的个体加入前沿
        k = k + 1;  % 层次加1

    end
end

2.2 计算拥挤度

拥挤度是用于评估个体在目标空间中的“拥挤程度”，其目的是在选择过程中保持种群的多样性。在多目标优化中，拥挤度越高的个体被认为在目标空间中更具代表性，因为它们在目标值上分布得更广泛。通过计算个体在目标空间中的距离，可以有效避免选择相似的个体，从而增强解的多样性。

% 计算拥挤度
function pop = CalcCrowdingDistance(pop, F)

    % 获取前沿层的数量
    nF = numel(F);

    % 遍历每一层前沿
    for k = 1:nF

        % 获取当前前沿中个体的成本值
        Costs = [pop(F{k}).Cost];

        % 获取目标数量
        nObj = size(Costs, 1);

        % 获取当前前沿个体数量
        n = numel(F{k});

        % 初始化距离矩阵
        d = zeros(n, nObj);

        % 计算每个目标的拥挤距离
        for j = 1:nObj

            % 对成本值进行排序
            [cj, so] = sort(Costs(j, :));

            % 设定最小和最大个体的拥挤距离为无穷大
            d(so(1), j) = inf;

            % 计算中间个体的拥挤距离
            for i = 2:n-1

                d(so(i), j) = abs(cj(i + 1) - cj(i - 1)) / abs(cj(1) - cj(end));

            end

            % 设定最后一个个体的拥挤距离为无穷大
            d(so(end), j) = inf;

        end

        % 将计算的拥挤距离存储回个体中
        for i = 1:n

            pop(F{k}(i)).CrowdingDistance = sum(d(i, :));  % 汇总所有目标的拥挤距离

        end
    end
end

2.3 种群排序

NSGA-II首先将种群按拥挤距离降序排列，以保持种群的多样性；然后再按非支配排名排序，确保优先选择非支配个体。

function [pop, F] = SortPopulation(pop)
    % 按照拥挤距离降序排序种群
    [~, CDSO] = sort([pop.CrowdingDistance], 'descend');
    pop = pop(CDSO);

    % 按照排名（非支配等级）对种群进行排序
    [~, RSO] = sort([pop.Rank]);
    pop = pop(RSO);

    % 更新前沿
    Ranks = [pop.Rank];
    MaxRank = max(Ranks);
    F = cell(MaxRank, 1);
    for r = 1:MaxRank
        F{r} = find(Ranks == r); % 找到当前排名中个体的索引
    end
end

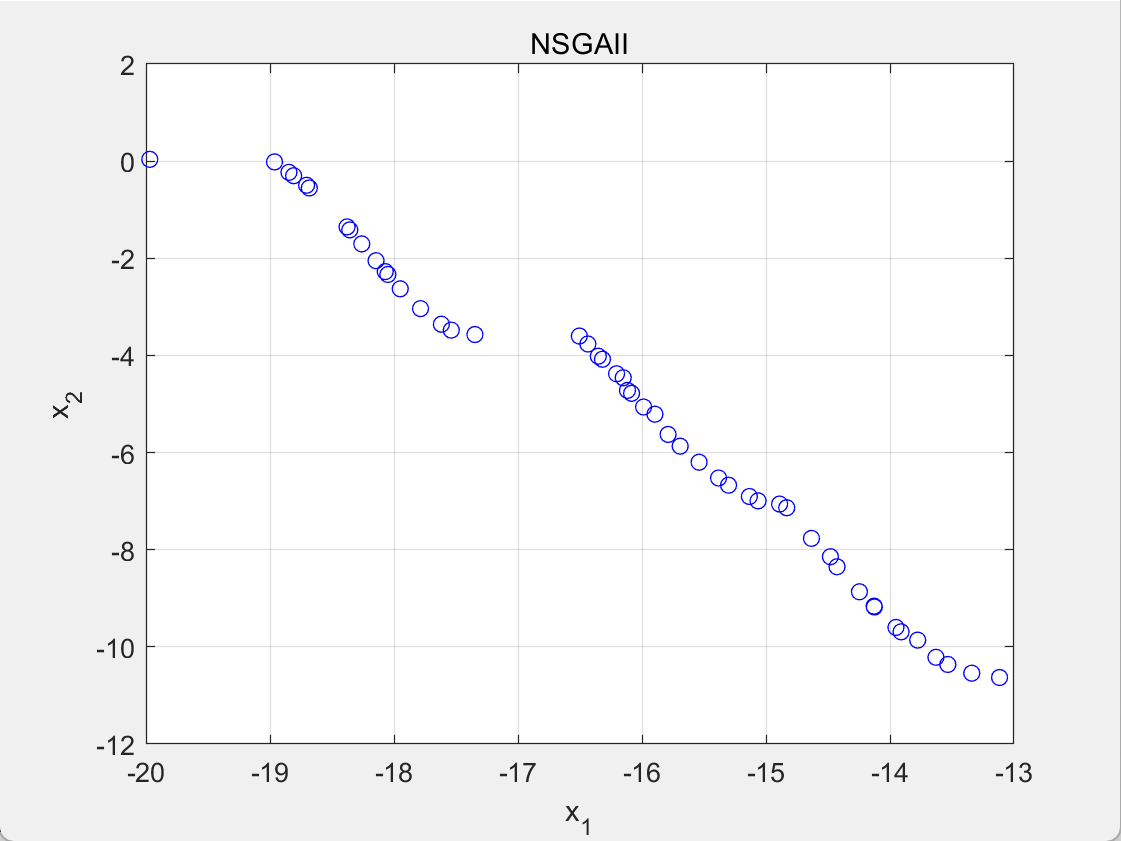

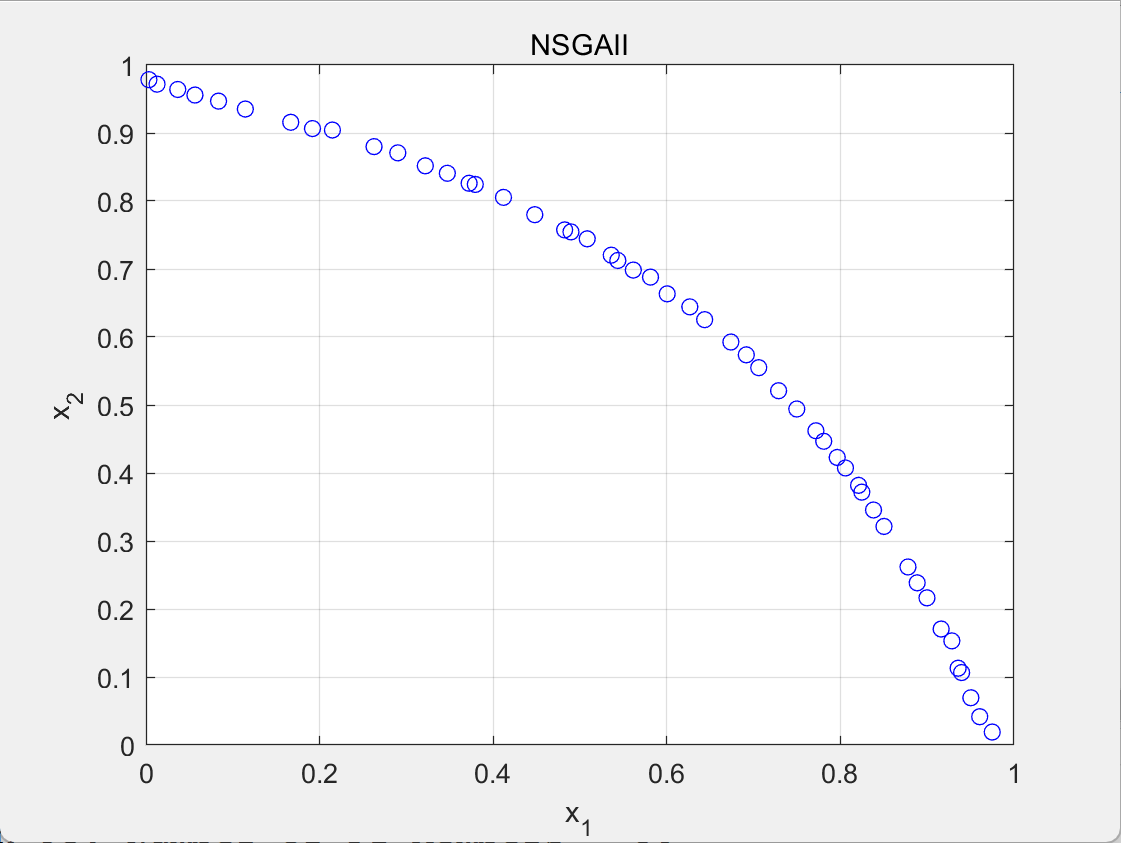

3.结果展示

4.参考文献

[1] Deb K, Pratap A, Agarwal S, et al. A fast and elitist multiobjective genetic algorithm: NSGA-II[J]. IEEE transactions on evolutionary computation, 2002, 6(2): 182-197.
