在上一篇文章中，我们已经总结了实现思路。

接下来，我们将在UE5中，从头开始一步一步地构建整个流程。通过这种方法，我们可以利用一个熟悉的开发环境，使那些对着色器不太熟悉的朋友们更好地理解着色器的工作原理。

总体来说，整个流程分为两个部分：绘制部分和渲染部分。为了能够看到实际效果，我们需要先完成渲染部分。因此，在实现绘制功能之前，我们将使用一个预先准备好的体积纹理作为占位。

在这篇文章中，我们将使用如下纹理，点击此处下载

为了在制作过程中有良好的正反馈，我倾向于先实现着色器，因此使用这张贴图作为临时占位。
这是一张体积纹理的二维展开图。最终，我们会实现实时绘制功能，用绘制的纹理来替换这张静态的贴图。

创建材质

在这里插入图片描述
首先创建材质，并将混合模式调整为 半透明 ，着色模式调整为 无光照

制作基础体积着色器

一、光线步进

采样贴图并通过步进对密度进行累计

在这里插入图片描述
首先，我们先创建Custom节点，并添加输入

Tip：

可以复制下方代码，然后在UE中，通过 输入 右键鼠标，进行粘贴
((InputName="Tex"),(InputName="XYFrames"),(InputName="NumFrames"),(InputName="MaxSteps"),(InputName="StepSize"),(InputName="LocalCamVec"),(InputName="CurPos"))

输入	说明
Tex	将要进行采样的2D切片纹理对象
XYFrames	`float2` 切片的XY数量
NumFrames	切片总数
MaxSteps	最大步进数
StepSize	步大小
LocalCamVec	本地空间相机方向
CurPos	采样位置

接下来，我们将编写一个用于光线步进（Ray Marching）的着色器，在这里可以说是"Camera Ray Marching"。其基本原理是，让屏幕上的每个像素沿着相机的朝向发射一条射线。这条射线从起点到终点的过程被称为"步进（Step）"。

在步进过程中，我们会在每一步采样纹理。如果采样到的纹理中存在有效值，则将其累加，这个累加值称为每一步的密度。经过预定的最大步数后，通过查看这条射线累积的总密度值，我们就可以确定该像素的光线穿透程度。

在这里插入图片描述

在代码中粘贴如下代码，对每一步的功能进行了注释

//创建变量，从0开始累加沿相机方向步进过程中的总密度
float accumdens = 0;

//使用 MaxSteps 作为最大步数进行循环，每次循环执行以下操作
for (int i = 0; i < MaxSteps; i++)
{
	// 在当前步进位置进行纹理采样，采样的是 R 通道
    // PseudoVolumeTexture 函数用于伪体积纹理采样，函数需要的参数在括号内传递
    float cursample = PseudoVolumeTexture(Tex, TexSampler, saturate(CurPos), XYFrames, NumFrames).r;
    // 将当前采样到的密度值累加到总密度中
    // 乘以步长是为了将采样密度与步进距离相匹配
    accumdens += cursample * StepSize;
    // 为下次循环更新射线位置，沿着相机方向步进
    CurPos += -LocalCamVec * StepSize;
}

//返回累计结果
return accumdens;

在这里插入图片描述
创建对应变量输入，并将其连接到输出，就可以查看结果了

有几个新手要注意的点：

Tex 输入的是“纹理对象”而不是“纹理采样”
使用TransfromVector函数将CameraVector由场景转换为本地
如果你是较早的UE5版本，Custom的代码要填在"这里"

代码中的PseudoVolumeTexture是内建的采样函数，运作原理在第一篇
函数BoundingBoxBased_0-1_UVW 就像他的名字一样，输出bound体积中的每个位置，你可以将RGB连接到输出查看

他会基于Bound提供位置

二、修复伪影

当从侧方看去，会发现有伪影

正面	侧面

这里发生的事：
在这里插入图片描述

我们可以力大砖飞！

我们可以力大砖飞 的通过提高MaxSteps解决，但我们有更好的办法：

在这里插入图片描述

为了按照上图中的方式进行采样，我们将要使用这个函数:
在这里插入图片描述
他属于Volumetrics插件，如果你开启了这个插件就可以直接使用

注意:

如果并不想开启这个插件，接下来将制作这个函数
如果你启用了这个插件，也需要将此函数复制一个，因为后续需要对其修改

为VolumeBoxIntersect函数建立输入和输出

输入①	输入说明	输出②	输出说明
Plane alignment	对齐起始位置与平面间隔以减少采样伪影	Box Distance	-
Steps	应该使用多少步进来进行平面对齐。应与步进匹配	Intersection Position	-

创建Custom函数

重命名为 Ray March Cube Setup
在这里插入图片描述

要注意:

输出类型为float4
在这里将Custom节点重命名

输入粘贴为:

((InputName="PlaneAlignment",Input=(Expression="/Script/Engine.MaterialExpressionFunctionInput'/Engine/Transient.MaterialFunction_0:MaterialExpressionFunctionInput_1'")),(InputName="MaxSteps",Input=(Expression="/Script/Engine.MaterialExpressionFunctionInput'/Engine/Transient.MaterialFunction_0:MaterialExpressionFunctionInput_0'")),(InputName="scenedepth",Input=(Expression="/Script/Engine.MaterialExpressionSceneDepth'/Engine/Transient.MaterialFunction_0:MaterialExpressionSceneDepth_1'",Mask=1,MaskR=1)))

代码为:

float localscenedepth = scenedepth;

float3 camerafwd = mul(float3(0.00000000,0.00000000,1.00000000),(float3x3)ResolvedView.ViewToTranslatedWorld);

float3 depthpos = ((Parameters.CameraVector * localscenedepth) / abs( dot( camerafwd, Parameters.CameraVector ) ) );

depthpos = mul(depthpos,  (float3x3)WSDemote(GetWorldToLocal(Parameters))).xyz;

depthpos /= 256;

localscenedepth = length(depthpos);

//0-1
//localscenedepth /= (GetPrimitiveData(Parameters).LocalObjectBoundsMax.x * 2 * scale);
//localscenedepth /= abs( dot( camerafwd, Parameters.CameraVector ) );

//bring vectors into local space to support object transforms
float3 localcampos = mul(float4( DFDemote(ResolvedView.WorldCameraOrigin),1.00000000), (WSDemote(GetWorldToLocal(Parameters)))).xyz;
float3 localcamvec = -normalize( mul(Parameters.CameraVector, (float3x3)WSDemote(GetWorldToLocal(Parameters))) );

//make camera position 0-1
localcampos = (localcampos / (GetPrimitiveData(Parameters).LocalObjectBoundsMax.x * 2)) + 0.5;

float3 invraydir = 1 / localcamvec;

float3 firstintersections = (0 - localcampos) * invraydir;
float3 secondintersections = (1 - localcampos) * invraydir;
float3 closest = min(firstintersections, secondintersections);
float3 furthest = max(firstintersections, secondintersections);

float t0 = max(closest.x, max(closest.y, closest.z));
float t1 = min(furthest.x, min(furthest.y, furthest.z));

float planeoffset = 1-frac( ( t0 - length(localcampos-0.5) ) * MaxSteps );

t0 += (planeoffset / MaxSteps) * PlaneAlignment;
t1 = min(t1, localscenedepth);
t0 = max(0, t0);

float boxthickness = max(0, t1 - t0);

float3 entrypos = localcampos + (max(0,t0) * localcamvec);


return float4( entrypos, boxthickness );

如果您的项目中遇到 DFDemote 或 WSDemote 报错，这可能是因为您使用的不是 UE5.4 或更高版本。
它们主要用于处理浮点数的精度问题。
在这种情况下，您可以使用 LWCToFloat 进行替换。

计算过程上一篇有介绍，这里不赘述，效果如下
在这里插入图片描述

Done

现在我们已经完成了对伪影的修复。可以看到，原本四周存在伪影的部分现在呈现出一种“扭曲”效果，这是因为当前的 MaxSteps 设定为 16。

为了获得更好的效果，可以将 MaxSteps 适当提升到 32 或 64，这样仍能保持不错的性能。

如果不进行伪影修复，而是通过增加步数的方法（力大砖飞）来提升细节质量，通常需要将 MaxSteps 调至 256 甚至更高，才能达到相同的细节水平。
而循环里目前仅仅只有三个步骤，后续扩展效果几乎不可能，因此这一步伪影处理是必须的

Tips

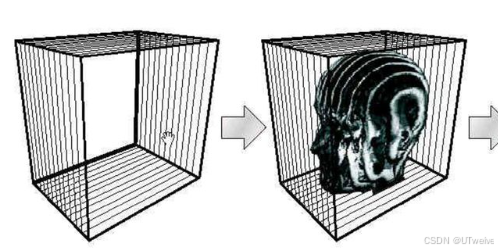

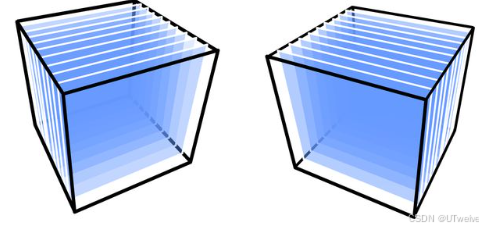

再描述一下原理，最早是直接使用Cube的UVW时，相当于：

这样在有透视的情况下，Step是不均匀的

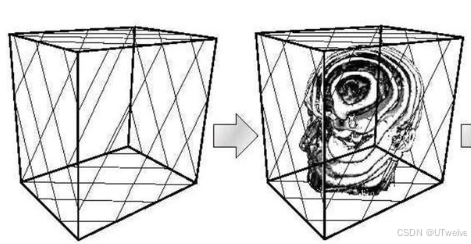

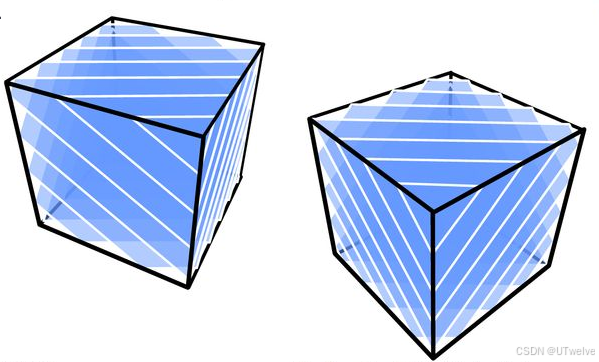

而 VolumeBoxIntersect修复的方法是：

这样从相机方向step就均匀了

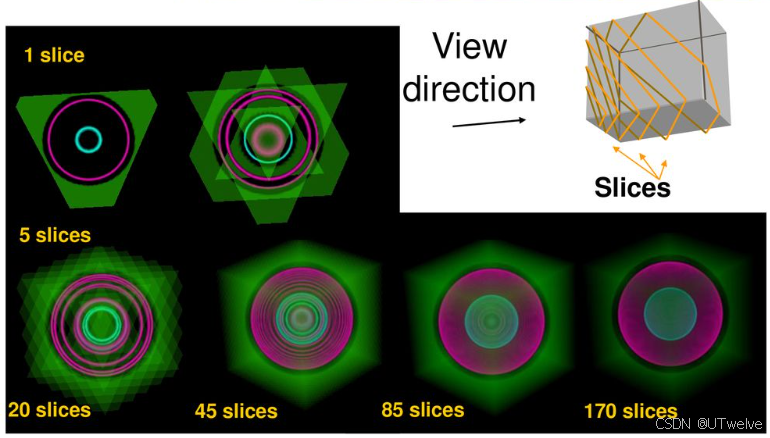

找了个图，能更好的表达意思↓

创建材质函数VolumeBoxIntersect

在这里插入图片描述

三、相机进入内部

现在，相机不可以进入box内部。因为着色器只在模型表面进行渲染

我们可以力大砖飞！

我们可以力大砖飞 的通过开启材质双面解决，但我们依旧有更好的办法：

创建法线向内的Box模型

使用建模模式，快速的创建一个法线向内的Box
（如果你有轴在中心的法线向内的box模型则可以跳过)

进入建模模式

在这里插入图片描述

如果你没找到建模模式，你需要开启引擎的插件:

创建Box

在这里插入图片描述

选择建模模式
选择创建功能
选择创建Box
枢纽点选择居中
在场景中单击，放置模型
点击接受创建模型

调整法线

在这里插入图片描述

保持选中模型
选择属性修改
选择法线修改
勾选翻转法线
接受修改

现在将材质放入
在这里插入图片描述
Done
可以看到相机进入"内部"也不会超出模型承载的渲染范围

四、介质光吸收

在这里插入图片描述
在将输出连接到不透明度并添加颜色后，我们可以更直观地观察到密度效果。然而，此时的效果可能显得较为“扁平”。为了改善这一点，我们需要运用布格-朗伯-比尔定律（Beer-Lambert Law），以更精确地计算介质对光的吸收。

BeersLaw是非常便宜的粒子体积的透射率计算公式，为我们提供了一种有效的方法来模拟光在介质中传播时的衰减。

在上一篇文章中，我们已经介绍过这个公式，因此这里不再赘述，而是直接使用UE5中自带的函数BeersLaw。

在这里插入图片描述

现在看上去好多了。
虽然还没有阴影和光照，但在这之前，我们先去处理另外的问题

五、体积深度

在这里插入图片描述
我们目前还缺乏体积的深度，体积只是被渲染到了模型的内表面，通过这个对比可以看到发生了什么：

shader	mesh

1.禁用深度测试

在这里插入图片描述
现在我们为其重新制作深度
为此进入材质，禁用深度测试，接下来深度由我们说的算

Tips
透明度可以被视为一种后期材质处理（尽管相对于“后期处理”，它稍微靠前）。它是在场景渲染完成后再进行处理的，这意味着透明度本质上是没有深度信息的，它呈现于屏幕的最表层。
在选项中提到的“深度测试”实际上是通过利用场景深度来计算透明度的遮罩。这个遮罩会遮挡被场景中的物体阻挡的部分，然后把被挡住的部分修改为透明，使得透明度模型看起来像是在场景中自然存在。
而“禁用深度测试”则是指关闭这个自动计算的深度遮挡功能。
这样一来，透明效果就不再受到场景深度的影响，所有透明材质将直接渲染在最前面。然后由我们手动来计算这个“蒙版”。

2.制作深度

计算 MaxSteps

BoxDistance是框距离，相当于是射线穿透框的厚度，将其乘MaxSteps对其缩放，使用Floor取整，且使用clamp确保它不会超过限制
在这里插入图片描述

修改 VolumeBoxIntersect

在这里插入图片描述
可以看到当前的深度对的不多
现在要修复这个问题：

在这里插入图片描述
重新进入到 VolumeBoxIntersect 函数的 Custom

这里有几行被注释掉的内容，大体上是用于将局部场景深度转换到 0-1 范围内

为Custom增加输入 scale

scale = length(TransformLocalVectorToWorld(Parameters,float3( 1.0 , 0.0 , 0.0 )).xyz);

其蓝图也就是:
在这里插入图片描述

Tip:
Q:为什么不直接写进cutom？
A:尽最大可能的把计算过程写为蓝图，而不要在custom内计算
看编译后的HLSL就会知道，UE的材质编译器会对蓝图的内容进行接近疯狂的优化（而custom不会，写什么就是什么）
（后续会用蓝图重制这个custom的大部分内容，但目前先这样，当下还有很多工作没完成）

然后我们注释掉红框，并解除绿框的注释：
在这里插入图片描述
修改后的函数如下:

修改后的 Ray March Cube Setup 代码为:

float localscenedepth = scenedepth;


float3 camerafwd = mul(float3(0.00000000,0.00000000,1.00000000),(float3x3)ResolvedView.ViewToTranslatedWorld);

/*
float3 depthpos = ((Parameters.CameraVector * localscenedepth) / abs( dot( camerafwd, Parameters.CameraVector ) ) );

depthpos = mul(depthpos,  (float3x3)WSDemote(GetWorldToLocal(Parameters))).xyz;

depthpos /= 256;

localscenedepth = length(depthpos);
*/

//0-1
localscenedepth /= (GetPrimitiveData(Parameters).LocalObjectBoundsMax.x * 2 * scale);
localscenedepth /= abs( dot( camerafwd, Parameters.CameraVector ) );

//bring vectors into local space to support object transforms
float3 localcampos = mul(float4( DFDemote(ResolvedView.WorldCameraOrigin),1.00000000), (WSDemote(GetWorldToLocal(Parameters)))).xyz;
float3 localcamvec = -normalize( mul(Parameters.CameraVector, (float3x3)WSDemote(GetWorldToLocal(Parameters))) );

//make camera position 0-1
localcampos = (localcampos / (GetPrimitiveData(Parameters).LocalObjectBoundsMax.x * 2)) + 0.5;

float3 invraydir = 1 / localcamvec;

float3 firstintersections = (0 - localcampos) * invraydir;
float3 secondintersections = (1 - localcampos) * invraydir;
float3 closest = min(firstintersections, secondintersections);
float3 furthest = max(firstintersections, secondintersections);

float t0 = max(closest.x, max(closest.y, closest.z));
float t1 = min(furthest.x, min(furthest.y, furthest.z));

float planeoffset = 1-frac( ( t0 - length(localcampos-0.5) ) * MaxSteps );

t0 += (planeoffset / MaxSteps) * PlaneAlignment;
t1 = min(t1, localscenedepth);
t0 = max(0, t0);

float boxthickness = max(0, t1 - t0);

float3 entrypos = localcampos + (max(0,t0) * localcamvec);


return float4( entrypos, boxthickness );

在这里插入图片描述
深度已经正常，一切都好起来了…？

六、缩放修复

当你试图缩放cube，你会发现它破碎了
在这里插入图片描述

眼看着美好的事物在你的操作下支离破碎，这可太令人崩溃了，究其原因在于

TransformVector节点做了多余的非规格化计算，那么我们使用Custom手搓一个替代它吧：

创建Custom，命名为TransFromVector_WorldToLocal
添加输入CameraVector
代码如下

return normalize(mul(CameraVector,(float3x3)LWCToFloat(GetPrimitiveData(Parameters).WorldToLocal)));

在这里插入图片描述

Done

七、阶梯纹理修复

在这里插入图片描述
没有时间庆祝，接下来赶到战场的是阶梯问题。深度和缩放一旦被修复，图中画圈位置的阶梯状图形就会非常显眼。
这很明显这是由step产生的，因为我们的步(step)是预计算的，因此步与步之间就形成了这种阶梯纹理

我们可以力大砖飞！

我们可以力大砖飞 的通过增加MaxSteps数量，用更小的细分来解决，但总是有更好的办法：

实际上我们只需要在进行额外一次采样就可以了
在这里插入图片描述

使用frac取小数作为一小步FinalStepSize输入
在Custom中的for后再进行一次采样

修改后代码如下:

//创建变量，从0开始累加沿相机方向步进过程中的总密度
float accumdens = 0;

//使用 MaxSteps 作为最大步数进行循环，每次循环执行以下操作
for (int i = 0; i < MaxSteps; i++)
{
	// 在当前步进位置进行纹理采样，采样的是 R 通道
    // PseudoVolumeTexture 函数用于伪体积纹理采样，函数需要的参数在括号内传递
    float cursample = PseudoVolumeTexture(Tex, TexSampler, saturate(CurPos), XYFrames, NumFrames).r;
    // 将当前采样到的密度值累加到总密度中
    // 乘以步长是为了将采样密度与步进距离相匹配
    accumdens += cursample * StepSize;
    // 为下次循环更新射线位置，沿着相机方向步进
    CurPos += -LocalCamVec * StepSize;
}

//修复阶梯 额外在循环后再进行一次小步(FinalStepSize)的采样，累计到密度
CurPos -= -LocalCamVec * StepSize;
CurPos += -LocalCamVec * StepSize * FinalStepSize;
float cursample = PseudoVolumeTexture(Tex, TexSampler, saturate(CurPos), XYFrames, NumFrames).r;
accumdens += cursample * StepSize * FinalStepSize;

//返回累计结果
return accumdens;
