💥1 概述

一、研究背景与意义

双有源桥（DAB）变换器作为一种高性能的电力电子装置，在高频隔离型DCDC变换器领域具有广泛应用。其能够实现功率的双向传输和电压的稳定维持，特别适用于需要高频率、高效率、高隔离性能的电能转换场景。本研究旨在通过闭环控制策略，进一步优化DAB变换器的性能，并探索其在高频隔离型DCDC变换器中的应用潜力。

二、研究内容与方法

DAB变换器基本原理与电路拓扑
- DAB变换器由两个全桥电路（原边H1和副边H2）以及由电感和高频变压器组成的磁性网络构成。
- 高频变压器的变比可根据实际需求进行设计，以适应不同的电压等级和功率需求。
单移相调制（SPS）策略
- 在SPS策略下，原边H1和副边H2的输出电压均为占空比为50%的方波。
- 通过调整这两个方波电压之间的相位差（即移相角），可以实现对传输功率的精确控制。
闭环控制策略
- 电压电流双闭环控制：电压外环负责监测并控制DAB变换器的输出电压，当输出电压偏离设定值时，产生相应的控制信号调整移相角，以维持输出电压的稳定。电流内环负责监测并控制流过DAB变换器的电流，通过调整控制参数，实现对电流的快速响应和精确控制。
- 双积分滑模控制：作为一种先进的控制策略，双积分滑模控制能够提高控制系统的鲁棒性和稳定性。本研究将采用双积分滑模控制器设计DAB变换器的输出电压控制器，以实现更精确的电压控制。
高频隔离型DCDC变换器与双向Buck-boost互联
- 利用DAB变换器的高频隔离特性，实现不同电压等级之间的能量转换和传输。
- 将DAB变换器与双向Buck-boost电路互联，为储能电池提供高效的充电策略。双向Buck-boost电路具有升降压功能，可以根据储能电池的电压需求进行灵活调节。
仿真与实验验证

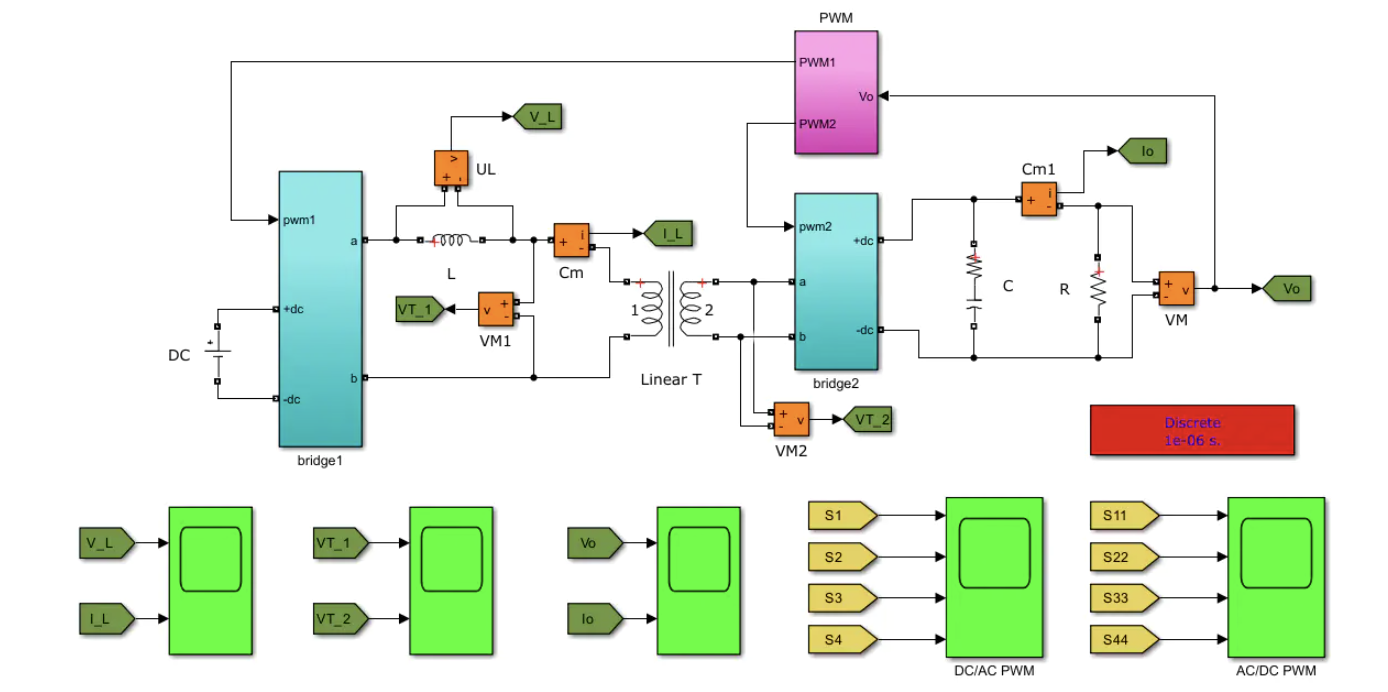

- 利用仿真软件搭建DAB变换器、高频隔离型DCDC变换器和双向Buck-boost电路的仿真模型。
- 通过调整控制参数和负载条件，观察并验证系统的稳定性和性能。
- 搭建实际的实验平台，进行闭环控制策略和高频隔离型DCDC变换器与双向Buck-boost互联储能电池充电策略的实验验证。

三、研究成果与贡献

实现了功率的双向传输和电压的稳定维持：通过采用电压电流双闭环控制策略和双积分滑模控制策略，有效提高了DAB变换器的性能，实现了功率的双向传输和电压的稳定维持。
提高了储能电池的充电效率和放电性能：将高频隔离型DCDC变换器与双向Buck-boost电路互联，为储能电池提供了高效的充电策略。通过精确控制移相角和采用电流闭环控制策略，实现了对储能电池的高效充电和放电控制。
为高频隔离型DCDC变换器的设计和应用提供了新的思路和方法：本研究通过理论分析和仿真实验验证了所提控制策略的有效性和可行性，为高频隔离型DCDC变换器的设计和应用提供了新的思路和方法。
