1.CNN 和 LSTM 简介

2.基于 CNN+LSTM 混合网络模型的调制信号检测算法原理

3.MATLAB程序

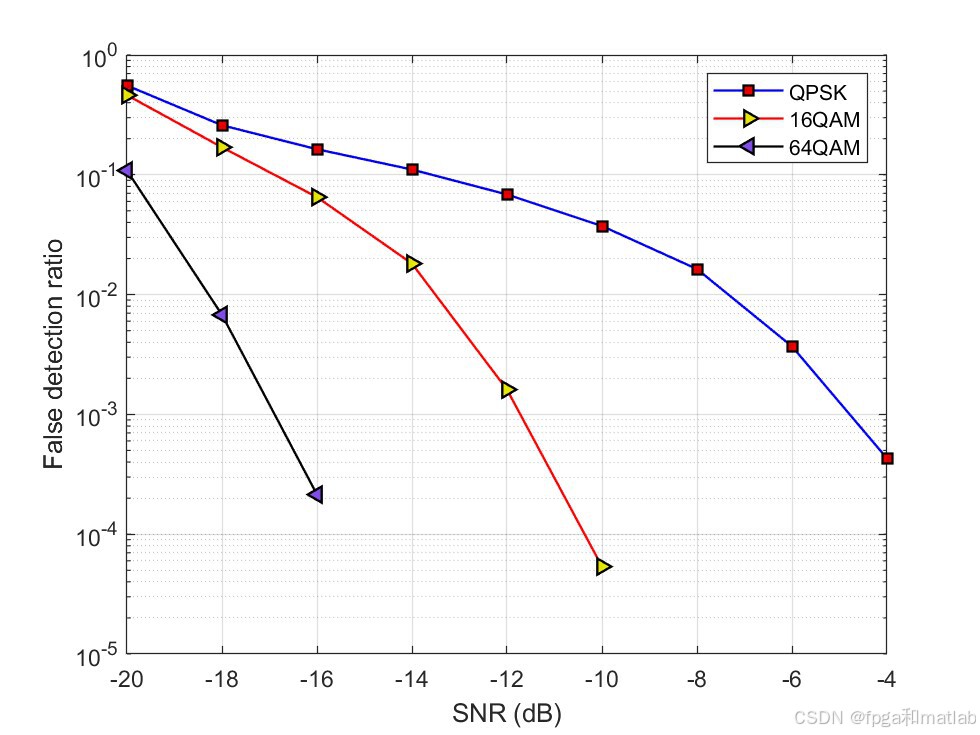

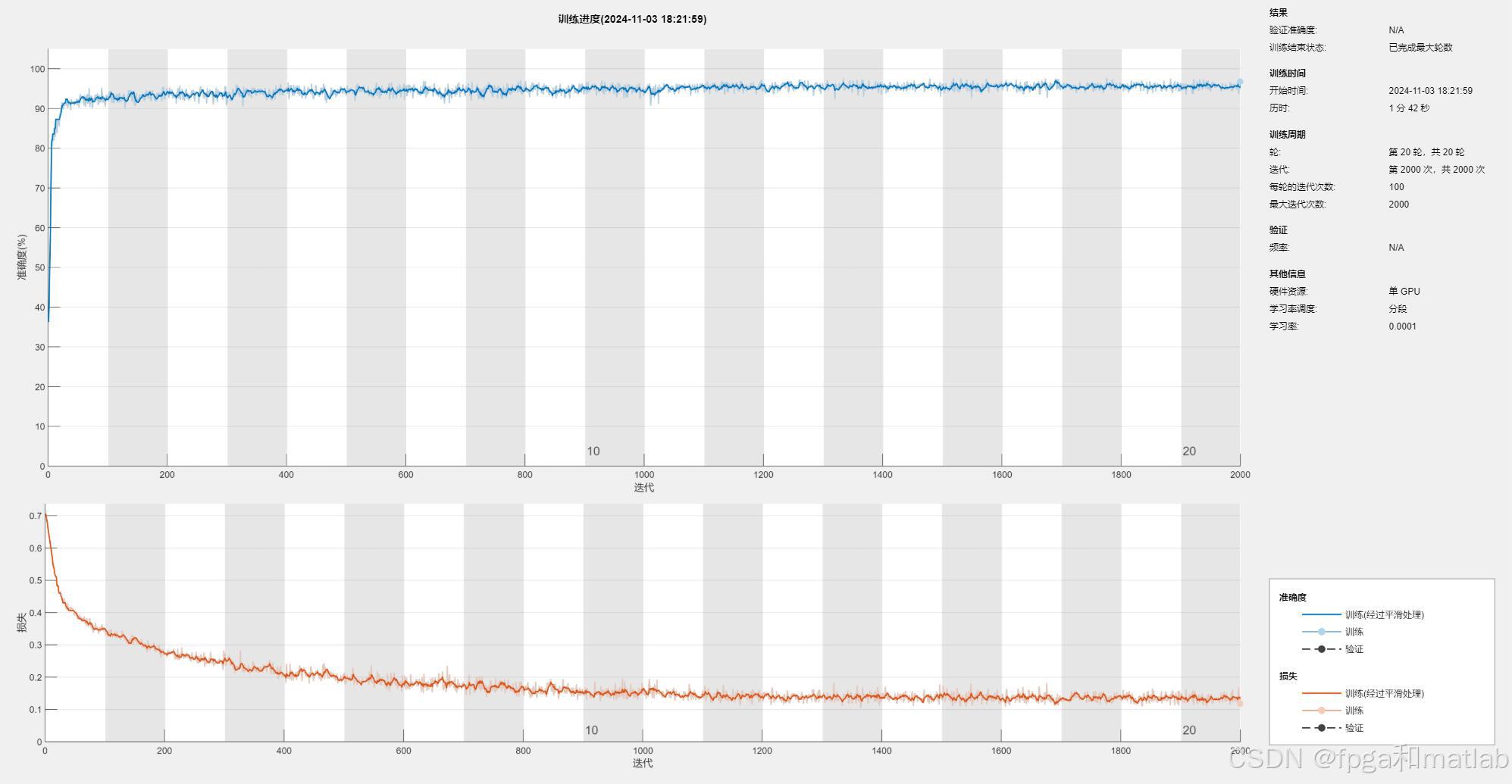

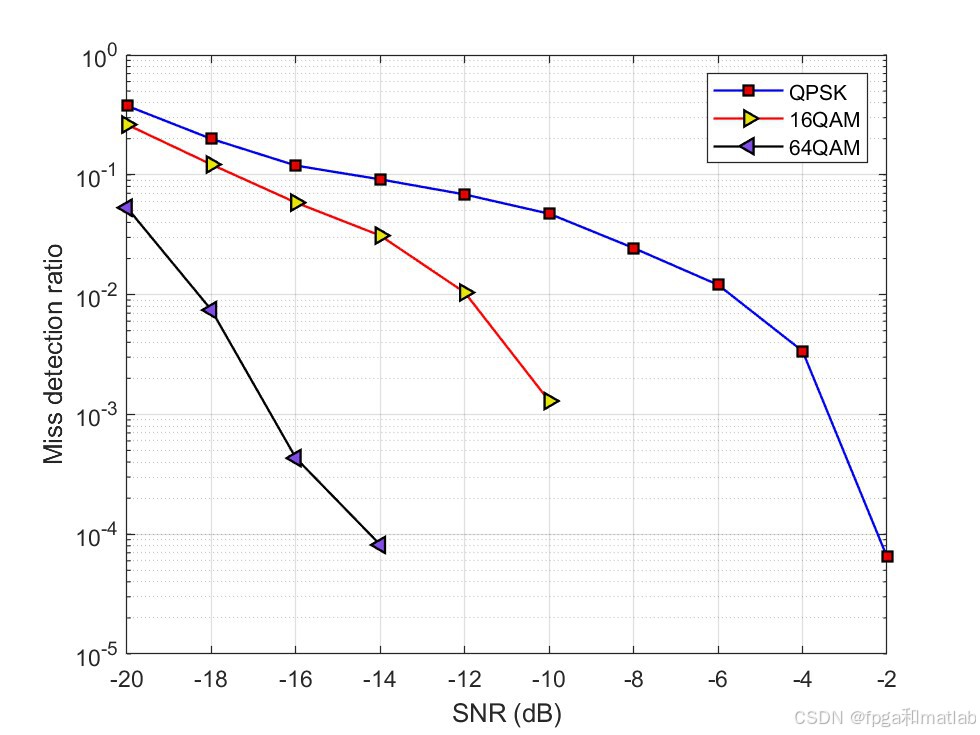

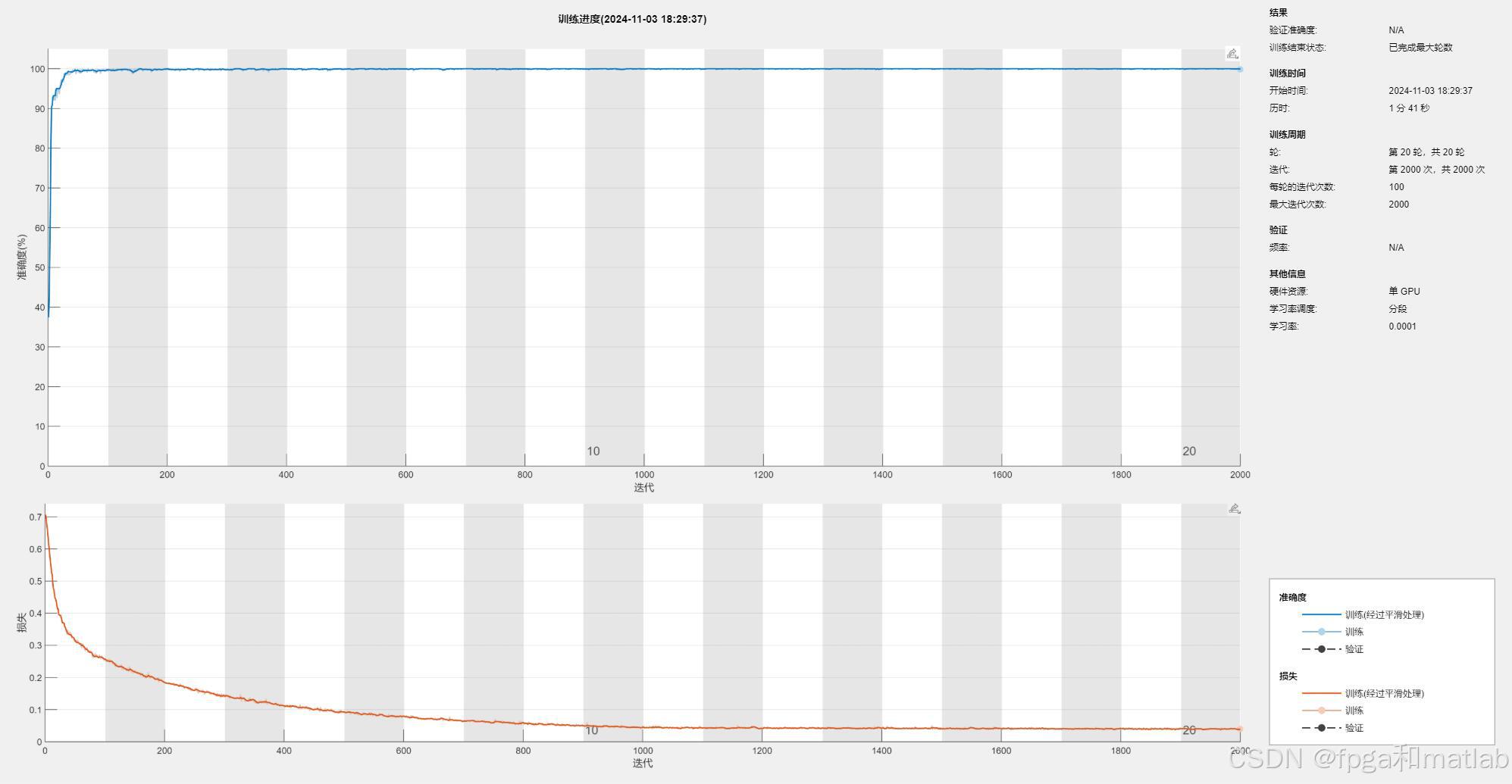

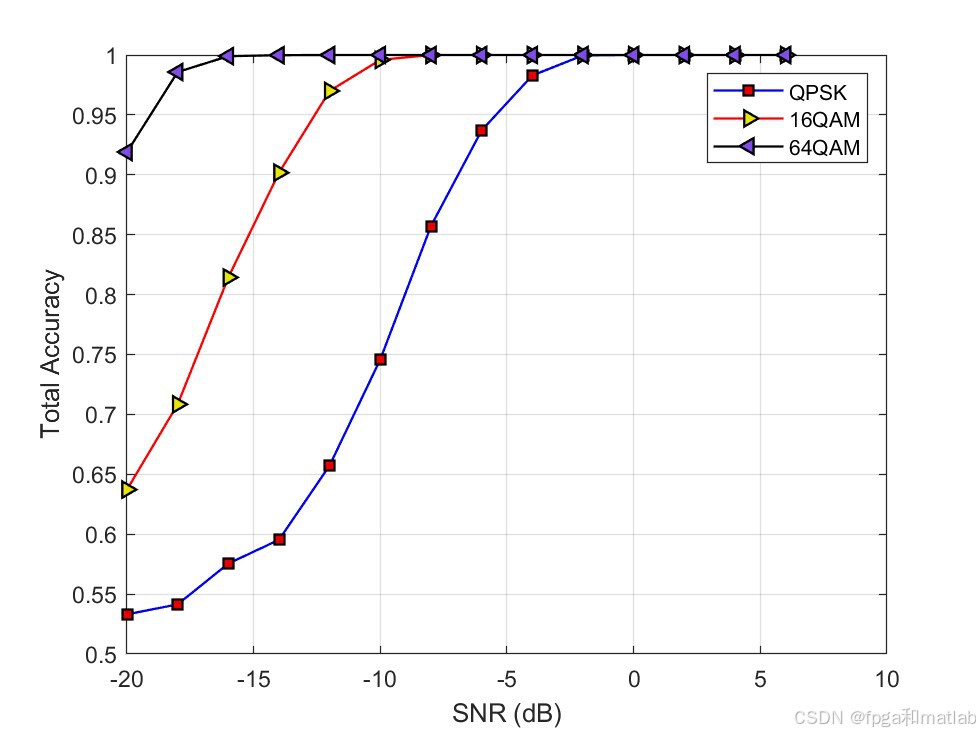

4.仿真结果

5.完整程序下载

在现代通信系统中，调制信号检测是一项关键任务，它对于信号的接收、解调以及后续的处理至关重要。传统的调制信号检测方法通常基于信号的统计特性或特征提取，但在复杂的通信环境下，这些方法往往面临着性能下降的问题。随着深度学习技术的发展，卷积神经网络（Convolutional Neural Network，CNN）和长短期记忆网络（Long Short-Term Memory，LSTM）等神经网络模型在信号处理领域展现出了巨大的潜力。

1.CNN 和 LSTM 简介

卷积神经网络（CNN）

结构：CNN 主要由卷积层、池化层和全连接层组成。卷积层通过卷积核与输入数据进行卷积操作，提取输入数据的局部特征。池化层对卷积层的输出进行下采样，减少特征图的大小，降低计算量。全连接层将池化层的输出展平后连接到全连接层，进行分类或回归任务。

特点：CNN 具有局部连接、权值共享和池化等特点，能够有效地提取输入数据的局部特征，并且对输入数据的平移、旋转和缩放具有一定的不变性。

长短期记忆网络（LSTM）

结构：LSTM 是一种特殊的循环神经网络（Recurrent Neural Network，RNN），它由输入门、遗忘门、输出门和细胞状态组成。输入门控制新的输入信息进入细胞状态的程度，遗忘门控制旧的细胞状态被遗忘的程度，输出门控制细胞状态输出的程度。

特点：LSTM 能够有效地处理序列数据，并且对长期依赖关系具有很好的记忆能力。它通过门控机制来控制信息的流动，避免了传统 RNN 中的梯度消失和梯度爆炸问题。

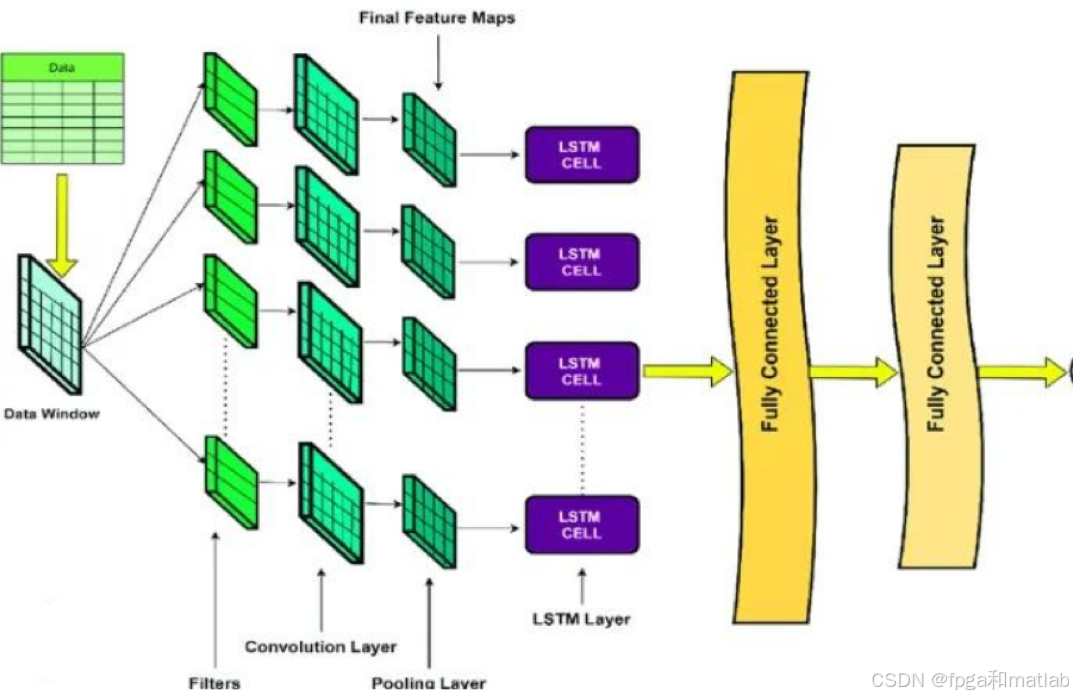

模型结构如下图所示：

2.基于 CNN+LSTM 混合网络模型的调制信号检测算法原理

信号预处理

采样和数字化：对接收的调制信号进行采样和数字化，将其转换为数字信号序列。

归一化：对数字信号序列进行归一化处理，将其值映射到 [0, 1] 区间内，以便于神经网络的训练和处理。

CNN 特征提取

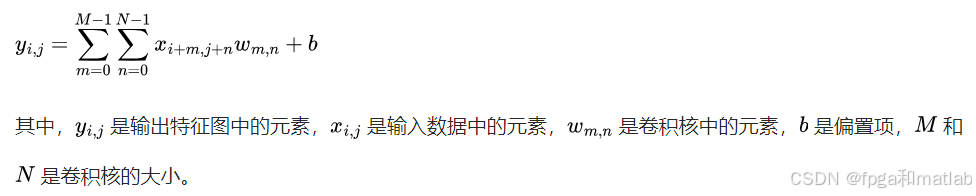

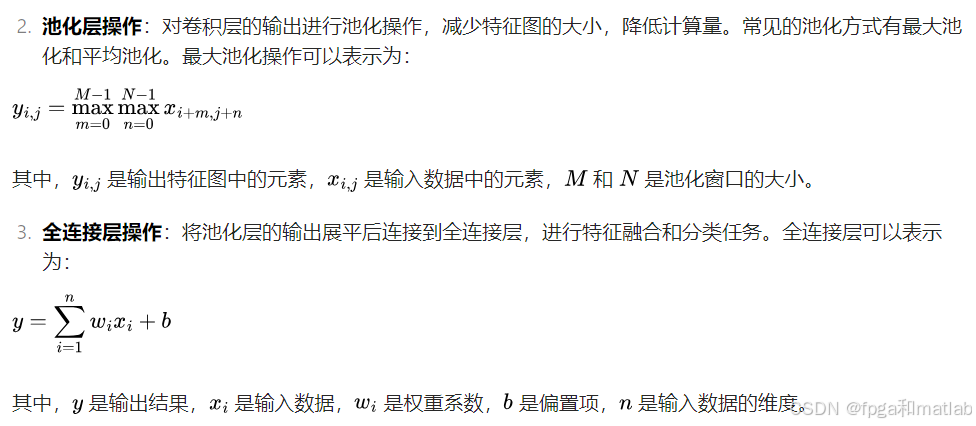

卷积层操作：将归一化后的数字信号序列作为输入，通过多个卷积层进行特征提取。每个卷积层由多个卷积核组成，卷积核与输入数据进行卷积操作，提取输入数据的局部特征。卷积操作可以表示为：

LSTM 序列建模

输入数据准备：将 CNN 提取的特征序列作为 LSTM 的输入数据。由于 LSTM 是一种序列模型，因此需要将特征序列按照时间顺序进行排列。

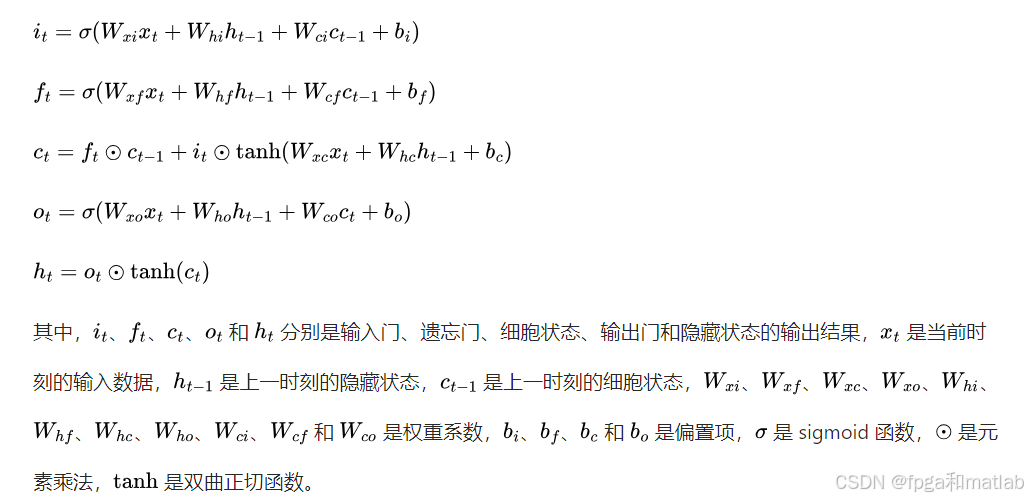

LSTM 单元操作：LSTM 单元由输入门、遗忘门、输出门和细胞状态组成。输入门控制新的输入信息进入细胞状态的程度，遗忘门控制旧的细胞状态被遗忘的程度，输出门控制细胞状态输出的程度。LSTM 单元的操作可以表示为：

3.MATLAB程序

..16......................................................
    % 展开层
    sequenceUnfoldingLayer('Name','seq_ufold')
    % 平滑层
    flattenLayer('Name','flat')
    % LSTM特征
    lstmLayer(24,'Name','lstm1')
    dropoutLayer(0.25,'Name','drop1')
    % LSTM输出
    lstmLayer(12,'OutputMode',"last",'Name','lstm2')
    dropoutLayer(0.2)
    % 全连接层
    fullyConnectedLayer(2, "Name", "fc")
    % Softmax层
    softmaxLayer("Name", "softmax")
    % 分类层
    classificationLayer("Name", "classification")
];

layers = layerGraph(layers);
layers = connectLayers(layers,'seq_fold/miniBatchSize','seq_ufold/miniBatchSize');



% 定义训练选项
options = trainingOptions('sgdm', ... % 使用随机梯度下降法
    'ExecutionEnvironment', 'auto', ... % 自动选择执行环境（CPU 或 GPU）
    'LearnRateSchedule', 'piecewise', ... % 学习率调度方式为 piecewise
    'InitialLearnRate', 0.001, ... % 初始学习率为 0.001
    'shuffle', 'every-epoch', ... % 每个 epoch 重新打乱数据
    'MaxEpochs', 20, ... % 最大训练轮数为 10
    'MiniBatchSize', 31 * 20, ... % 小批量大小为 31 * 20
    'plots', 'training-progress', ... % 显示训练进度图
    'Verbose', false); % 不显示详细信息

% 训练网络
net = trainNetwork(XTrain, YTrain, layers, options);

clear XTrain YTrain; % 清除训练数据和标签以释放内存

% 测试
YTest = categorical(YTest, [1 0], {'ON', 'OFF'}); % 将测试标签转换为分类数组
