STA系列 - 芯片的上电顺序经验

【皮特派】芯片的上电时序经验谈

芯片的复位POR

本篇文章是b站UP的经验之谈

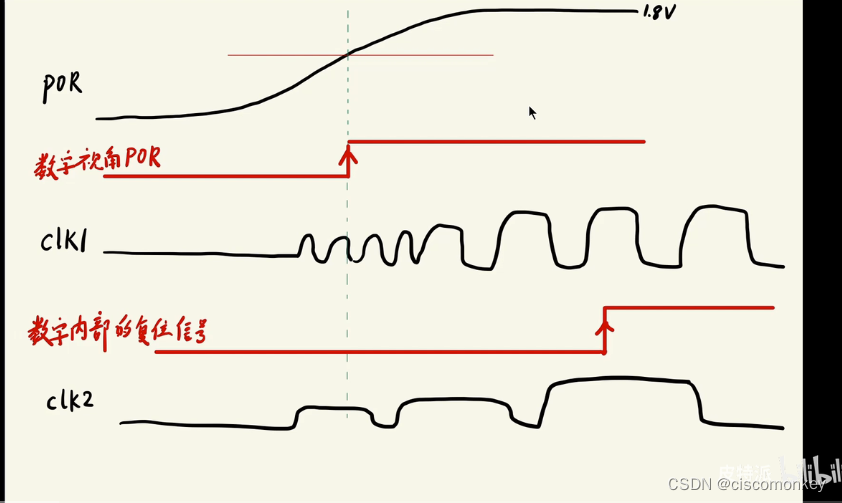

如上图所示，一个芯片从没有电到有电，模拟会提供给数字一个复位信号POR。
在数字信号看到，只要大于0.9V，就是1.
通常在检测到POR为1，之后需要等待（计数）一段时间，这个时候数字内部的复位信号的电压才会比较安全。
但这个计数未必准确，所以会尽量比较多一些cycle。

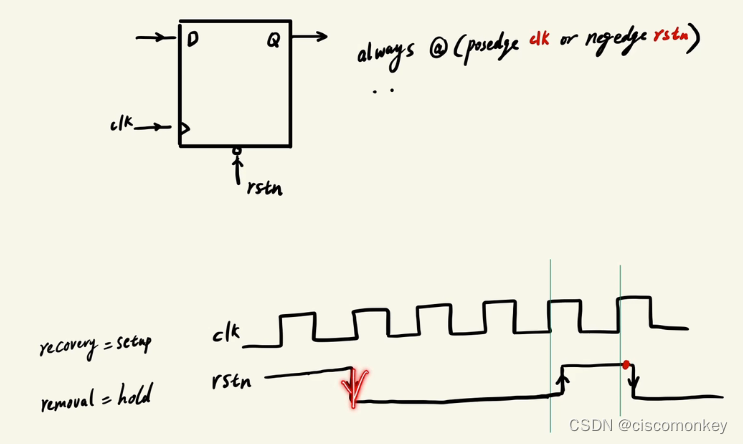

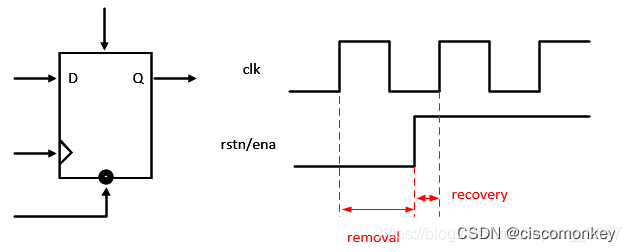

关于recovery和remove的再次理解

对于restn的低电平来说，是一个非常高优先级的操作，就算异步复位会产生亚稳态，对于复位的低电平一样会冲刷掉这种亚稳态。
注意异步rstn并非由下降沿决定，而是由零电平决定
因此就算我在复位的时候，产生了亚稳态，我也会在后续长时间的复位低电平中，让Q 为初态。
解复位的时候，必须要同步复位。 因此才会有异步复位，同步释放。
