watch -n 0.5 nvidia-smi

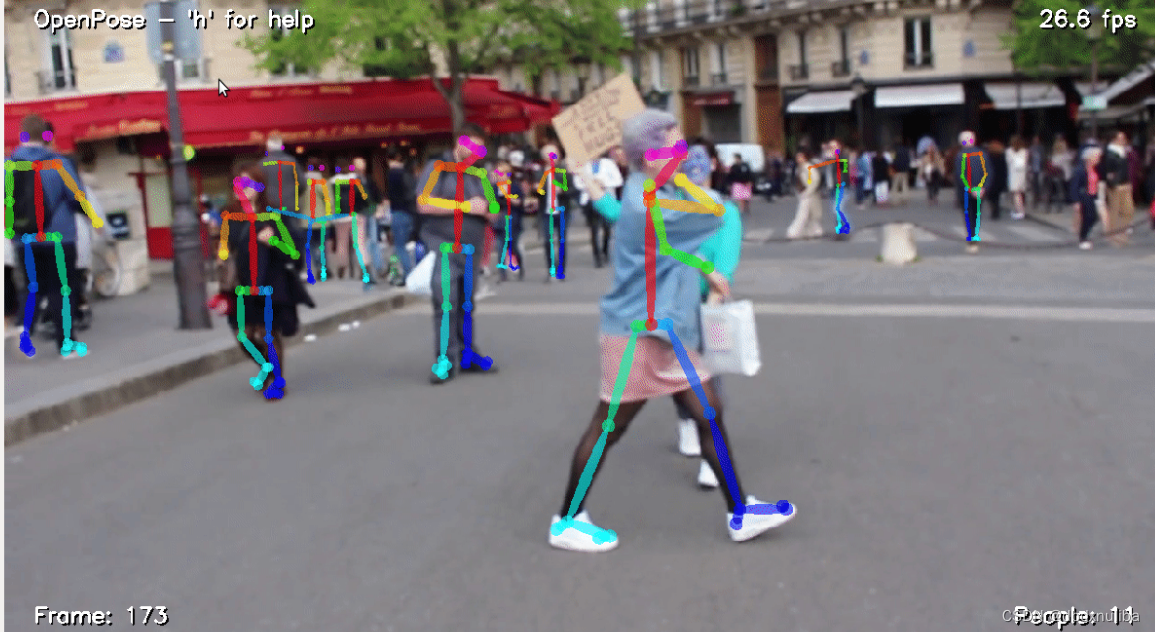

./build/examples/openpose/openpose.bin --video examples/media/video.avi

Linux CPU&GPU烤机(压力测试)

盛夏捷关注IP属地: 青海

0.1342021.04.14 09:50:16字数 152阅读 6,307

GPU-burn工具进行GPU烤机

  1. 下载
    Multi-GPU CUDA stress test (wili.cc)
    网页往下翻下载.tar.gz文件,版本我使用最新的
    1.1版本下载链接:http://wili.cc/blog/entries/gpu-burn/gpu_burn-1.1.tar.gz
  2. 运行
    解压,进入目录
    设置权限,使用命令
    bash命令如下:
tar -zxvf gpu_burn-1.1.tar.gz
cd gpu_burn-1.1
make #gcc版本大于8不支持
./gpu_burn 3600
# 数字为运行时间,单位s

Super Pi 工具进行CPU烤机

  1. 下载
    通常搜索super pi即可,下面为网站
    Super PI Download - SuperPI (ilbello.com)
  2. 运行
    解压,进目录,使用
tar -xzvf super_pi.tgz
./super_pi 20
# 20表示要算小数点后(2的20次方)位数
