CoaXPress协议入门（1）---- CXP测试套件

CXP协议速率分析

CoaXPress (简称CXP)是指一种采用同轴线缆进行互联的相机数据传输标准，主要用于替代之前的Camera Link协议，常见于科学相机、工业相机、医学图像、航空防务等场景。CXP是一个非对称的高速点对点串行传输协议，主要用于传输视频和静态图像，线缆多使用单条或多条同轴电缆。CXP易于集成，可以获得灵活可靠的性能，通过使用标准的同轴线缆，比如RG59 和 RG6规格（推荐使用RG6），并且图像、控制通讯、触发、电源都可以使用同一条线缆。
目前2.0标准的最高速度为单条lane 12.5Gbps，单条lane上除了传输图像数据之外，还可以传输低速控制信号(42Mbps，用于访问相机的寄存器配置)、也可以利用该线缆对相机进行供电，这个能力称为 “Power-over-Coax”，单条线缆最长可达100m。
CXP是一种点对点可扩展接口, 设备和主机之间的物理介质为75Ω同轴电缆，串行数据使用8b/10b编码。单条同轴线缆最高12.5Gbps的线速率，可以使用单条或者多条线缆，比如4条线缆可以最高提供50Gbps的数据速率（6.25GB/s）。较长的线缆长度，比如3.125 Gbps 速率下线长可以到100m，12.5Gbps速率下可以到35m。

模式	CXP-1	CXP-2	CXP-3	CXP-5	CXP-6	CXP-10	CXP-12
速率（Gbps）	1.25	2.5	3.125	5	6.25	10	12.5

CXP测试套件

国内没找到相关的模块，目前只调研到一种可以进行CXP测试

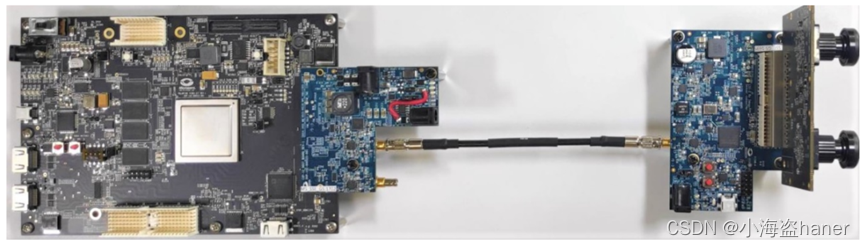

为了评估CXP解决方案，采用了三板硬件设计。

CoaXPress器件板：
一个带有PolarFire FPGA的设备板(MPF100T-1FCSG325I)。

CoaXPress主机端：
主机Host侧板利用一个高速的FMC连接器插入PolarFire Video Kit。 通过FMC将CXP-12主机板与视频套件连接起来。这部分被称为CXP主机端。
Host side
12.5g CoaXPress PHY
HPC FMC Connector
1 Micro BNC Connectors – RX

CoaXPress设备端：
一个向主机Host传输高分辨率图像数据的CoaXPress PHY。将摄像头传感器模块与CXP-12设备板连接。此部分称为CXP设备端。
Device side
12.5g CoaXPress PHY
100k LE PolarFire device in FCSG325 package
Amphenol FCI connector
1 Micro BNC Connectors –TX
JTAG – programming (FP4)

需要使用Libero ® SoC 设计套件开发测试

具体如何实现，需要采购后再更新

https://www.microchip.com/en-us/development-tool/video-dc-cxp

后续来了，这个套件仿佛禁运了，买不到……（大概是2023.08）

关于CXP相关的资料比较难找，有一个博主写的比较全了，传送门：
CoaXPress 协议学习笔记，应用笔记 https://www.cnblogs.com/xingce/category/2165251.html

---

2023.09.14
又调研到了2个CXP相关的套件，是euresys公司的，但是不单卖，只有购买CXP IP核才可以
https://www.euresys.com/cn/Products/IP-Cores/MVDK/MVDK

同样的，CXP的IP核还有一家KAYA的
https://kayainstruments.com/product/12g-coaxpress-v2-1-fpga-ip-core-host-frame-grabber/
也有CXP-IP核与测试套件

价格不便宜，应该是对公的。

ps.如果你也看到这了，欢迎交流，感觉CXP相关应该是商业化的不公开，资料太难找到了，如果你也想研究这个相关的，私我vx讨论讨论吧，一起进步
