本文介绍了如何使用loadoas文件操作OpenLayoutFile，重点讲解了如何调整设计深度，以及如何根据工艺和金属层数进行选择。此外，还提到了StartRVE的启动步骤，并分享了关键的快捷键记录，如Flatten功能的使用。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

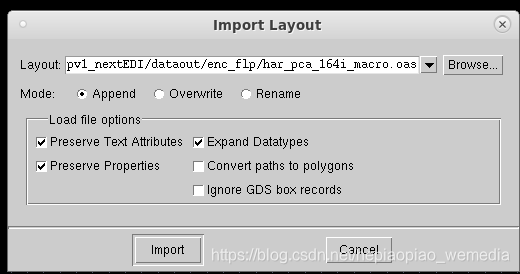

1、load oas文件：open layout file

2、调整depth

3、选择对应的工艺和metal层数

4、Start RVE

快捷键记录：

shift+f: flatten
