1. 创建actor

1.1 actor的创建与句柄

actor是GymAsset的实例。函数create_actor将一个参与者添加到环境中，并返回一个参与者句柄，该句柄可用于以后与该参与者交互。出于性能原因，最好在actor创建期间保存句柄，而不是在模拟运行时每次都查找句柄：

# cache useful handles
envs = []
actor_handles = []

print("Creating %d environments" % num_envs)
for i in range(num_envs):
    # create env
    env = gym.create_env(sim, env_lower, env_upper, num_per_row)
    envs.append(env)

    # add actor
    actor_handle = gym.create_actor(env, asset, pose, "actor", i, 1)
    actor_handles.append(actor_handle)

参与者句柄特定于创建参与者的环境。对参与者进行操作的API函数需要环境引用和参与者句柄，因此通常将它们缓存在一起。

有相当多的功能对参与者起作用。它们被命名为get_actor_*、set_actor_或apply_cactor_。使用API参考获取完整列表。

1.2 Aggregates（聚合）

Aggregates仅用于PhysX；

聚合是actors的集合。聚合不提供额外的模拟功能，但允许您告诉PhysX一组actors将聚集在一起，从而允许PhysX优化其空间数据操作。不需要创建聚合，但这样做可以适度提高性能。要将多个actors放置到聚合中，应将对create_actor的调用括在对begin_aggregate和end_aggregate的调用之间:

gym.begin_aggregate(env, max_bodies, max_shapes, True)
gym.create_actor(env, ...)
gym.create_actor(env, ...)
gym.create_actor(env, ...)
...
gym.end_aggregate(env)

聚合中只能包含来自同一env的actors。创建聚合时，需要指定刚体和形状的最大数量，这应该是将放置在聚合中的所有actors的刚体和形状总数。可以从用于创建参与者的资产（`` ,get_asset_rigid_shape_count）中获取此信息。
实例：python/rlgpu/tasks/franka.py

2. actor组件

每个角色都有一组刚体、关节和自由度。可以这样计算：

num_bodies = gym.get_actor_rigid_body_count(env, actor_handle)
num_joints = gym.get_actor_joint_count(env, actor_handle)
num_dofs = gym.get_actor_dof_count(env, actor_handle)

此时，一旦创建了参与者，就不可能添加或删除参与者组件。

3.1 刚体

每个刚体由一个或多个刚性形状组成。可以为每个角色自定义刚体和形状属性，如body_physics_props.py中所示.

4. Controlling Actors

使用自由度来控制参与者。对于每个自由度，可以设置驱动模式、限制、刚度、阻尼和目标。您可以为每个参与者设置这些值，并覆盖从资源加载的默认设置。

5. Actor缩放

可以在运行时缩放其大小。缩放角色将更改其碰撞几何体、质量属性、关节位置和棱柱关节限制。参考：examples/actor_scaling.py

5.1 DOF特性和驱动模式

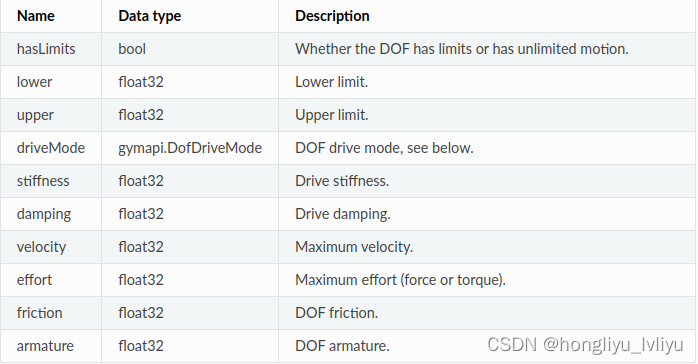

可以访问资产（get_asset_DOF_properties）和单个参与者（get_actor_DOF_properties/set_actor_DOF _properties）的DOF属性数组。返回具有以下字段的结构化Numpy数组：
在这里插入图片描述
(具体细节描述与参考详见官方文档：Programming-phsics simulation-Scaling actors)

5.2 张量控制API

新的张量API提供了应用控件的替代方法。设置DOF属性的API保持不变，但您可以使用CPU或GPU张量施加力或设置PD目标。这使得完全在GPU上运行模拟成为可能，而无需在主机和设备之间复制数据。

6. 物理状态

Gym提供了一个API，用于获取和设置结构化Numpy数组的物理状态。

6.1 刚体状态

刚体状态包括位置（Vec3）、方向（Quat）、线速度（Vec3）和角速度（Vec3）。这允许您在最大坐标中处理模拟状态。
可以获取actor、环境或整个模拟的刚体状态数组：

body_states = gym.get_actor_rigid_body_states(env, actor_handle, gymapi.STATE_ALL)
body_states = gym.get_env_rigid_body_states(env, gymapi.STATE_ALL)
body_states = gym.get_sim_rigid_body_states(sim, gymapi.STATE_ALL)

这些方法返回结构化numpy数组。最后一个参数是一个位字段，用于指定应返回的状态类型。STATE_POS表示应计算位置，STATE_VEL表示应计算速度，STATE_ALL表示应计算两者。返回的数组的结构始终相同，但只有设置了相应的标志时，才会计算位置和速度值。在内部，Gym维护存储这些值的状态缓存缓冲区。Numpy数组只是缓冲区切片的包装器。根据基础物理引擎的不同，获取和设置状态可能需要非平凡的计算，并且可以使用位标志来避免不必要的操作。
可以这样访问状态数组切片：

body_states["pose"]             # all poses (position and orientation)
body_states["pose"]["p"])           # all positions (Vec3: x, y, z)
body_states["pose"]["r"])           # all orientations (Quat: x, y, z, w)
body_states["vel"]              # all velocities (linear and angular)
body_states["vel"]["linear"]    # all linear velocities (Vec3: x, y, z)
body_states["vel"]["angular"]   # all angular velocities (Vec3: x, y, z)

可以使用相应的方法编辑并设置状态：

gym.set_actor_rigid_body_states(env, actor_handle, body_states, gymapi.STATE_ALL)
gym.set_env_rigid_body_states(env, body_states, gymapi.STATE_ALL)
gym.set_sim_rigid_body_states(sim, body_states, gymapi.STATE_ALL)

实例：projectiles.py
要确定状态阵列中特定刚体的偏移，请使用find_actor_rigid_body_index方法:

i1 = gym.find_actor_rigid_body_index(env, actor_handle, "body_name", gymapi.DOMAIN_ACTOR)
i2 = gym.find_actor_rigid_body_index(env, actor_handle, "body_name", gymapi.DOMAIN_ENV)
i3 = gym.find_actor_rigid_body_index(env, actor_handle, "body_name", gymapi.DOMAIN_SIM)

使用域domain_ACTOR获取get_ACTOR_rigid_body_states返回的状态缓冲区的索引;
使用域domain_ENV获取get_ENV_rigid_body_states返回的状态缓冲区的索引;
使用域domain_SIM获取get_SIM_rid_body_states返回的状态缓冲区的索引.

6.2 DOF状态

您还可以使用简化坐标与actors合作：

dof_states = gym.get_actor_dof_states(env, actor_handle, gymapi.STATE_ALL)
gym.set_actor_dof_states(env, actor_handle, dof_states, gymapi.STATE_ALL)

DOF状态数组包括作为单个浮点数的位置和速度。对于线性自由度，位置单位为米，速度单位为米/秒。对于角DOF，位置以弧度为单位，速度以弧度/秒为单位。

您可以这样访问位置和速度切片：

dof_states["pos"]   # all positions
dof_states["vel"]   # all velocities

可以使用find_actor_DOF_index方法确定特定DOF的偏移。

注意，DOF状态不包括根刚体的姿势或速度，因此它们不能完全捕捉演员状态。因此，我们没有提供获取和设置整个环境或模拟的DOF状态的方法。
实例：joint_monkey.py

6.3 物理状态张量API

新的张量API允许使用CPU或GPU张量获取和设置状态。这使得完全在GPU上运行模拟成为可能，而无需在主机和设备之间复制数据。
