双目立体视觉中基于深度学习的Cost Volume浅析（difference方式）

对于双目立体视觉方向的初学者来说，基于传统方法的Cost Volume构建比较容易懂，但是基于深度学习的Cost Volume构建却和传统方法构建大为不同，严重困扰“小白”的学习兴趣和进程。今天，我将用一个简单的例子，通俗易懂的介绍基于深度学习的Cost Volume浅析（以difference方式构建），仅供参考，如有差错，欢迎留言，以便勘误，共同进步。

双目立体视觉中基于深度学习的Cost Volume（difference方式）的参考代码如下：

'''
参考：https://zhuanlan.zhihu.com/p/293304108
'''
import torch
max_disp = 2

# 1.提取特征图
left_feature = torch.ones(48).reshape(1,3,4,4)
right_feature = torch.zeros(48).reshape(1,3,4,4)
print("left_feature:", left_feature.shape)
print("right_feature:", right_feature.shape)
print("left_feature:\n", left_feature)
print("right_feature:\n", right_feature)
print("---------------------------------------------------------------")

# 2.特征融合
class CostVolume():
    def __init__(self):
        pass

    '''
    feature_similarity:聚合方式
    left_feature:左特征图
    right_feature:右特征图
    '''
    def forward(self, feature_similarity, left_feature, right_feature):
        b, c, h, w = left_feature.size()

        self.max_disp = max_disp
        self.feature_similarity = feature_similarity

        cost_volume = left_feature.new_zeros(b, c, self.max_disp, h, w)
        print("original_cost_volume shape:", cost_volume.shape)
        print("original_cost_volume value:", cost_volume)

        for i in range(self.max_disp):
            if i > 0:
                print("********************************************************")
                print("left_feature[:, :, :, i:](i > 0 == i = 1):\n",    left_feature[:, :, :, i:])
                print("right_feature[:, :, :, :-i](i > 0 == i = 1)):\n", right_feature[:, :, :, :-i])
                cost_volume[:, :, i, :, i:] = left_feature[:, :, :, i:] - right_feature[:, :, :, :-i]
                print("cost_volume[:, :, i, :, i:](i > 0 == i = 1):\n", cost_volume[:, :, i, :, i:])

                print("final cost_volume:\n", cost_volume)
            else:
                cost_volume[:, :, i, :, :] = left_feature - right_feature  # i=0，表示左右两个特征图视差为0，没有差值，直接相减即可
                print("cost_volume[:, :, i, :, :] (i=0):\n", cost_volume)

if __name__== "__main__" :
    cost_volume = CostVolume()
    cost_volume.forward("difference", left_feature, right_feature)

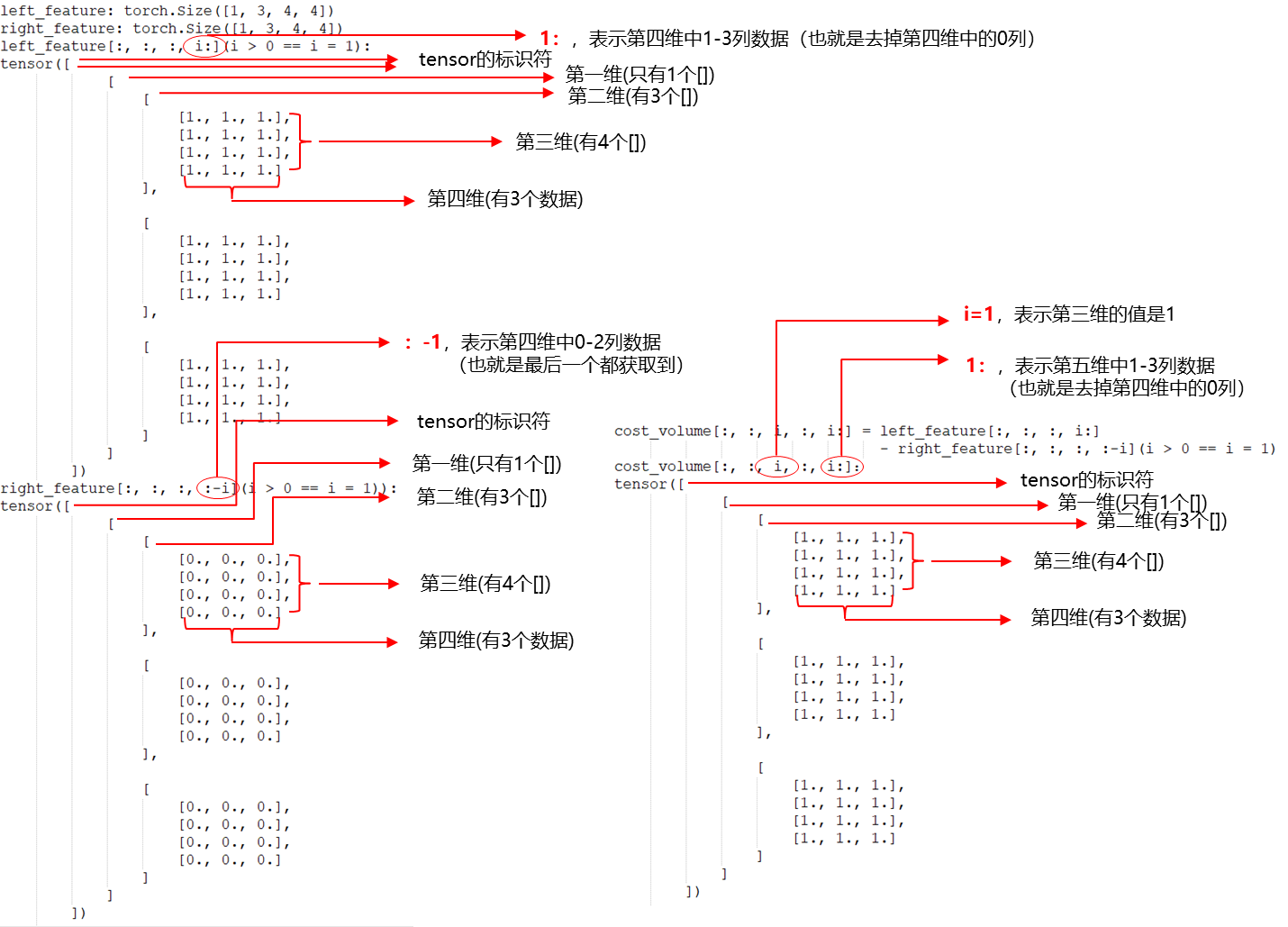

 （1）left_feature和right_feature的数据格式如下：

​

 （2）原始定义的cost volume数据格式如下：

​

 （3）当i=0时，cost volume数据格式如下：

​

 （4）当i>0时，cost volume数据格式如下：

​

  （5）最终的cost volume数据格式如下：​

分析：对比最开始的cost volume、i=0的cost volume和最终的cost volume的区别：

​

在基于深度学习的双目立体视觉中，Cost Volume是一个5维数组([B,C,D,H,W])，其中B代表Batch size，C代表Channel，D代表深度Depth ，H代表特征图的高度Hight，W代表特征图的宽度Wight。暂时抛开Batch size B，那么Cost Volume就是一个4维数组([C,D,H,W])，可以表述为：在每个通道C中，每个视差D下，每个像素点的匹配代价值。
在以difference的方式进行双目匹配中。输入左右视图的特征图维度为B C H W。首先，对D（max disparity）维度进行遍历，cost volume(:, :, i, :, i:)可以理解为视差为i时，左右视图的相似度。

对于双目图像对来说，左右视图之间的存在视差，左右视图只有一部分是重合的，重合部分在左图的右边，右图的左边。因此在计算的时候，取左特征图的第i列到最后一列与右特征图的第一列到倒数第i列相减。cost volume(:,:,i,:,:)每个像素表示视差为i时，左图(x,y)像素与右图(x, y+i)像素的差异程度。输出的cost volume维度为B C D H W。

i=0，表示左右特征图中匹配点对齐，即直接left_feature和right_feature相减；

i>0,   表示左右特征图中匹配点没有对齐，这个时候就需要左右特征图错开，以视差为标准，进行左右特征图的错位相减。

cost_volume[:, :, i, :, i:] = left_feature[:, :, :, i:] - right_feature[:, :, :, :-i]

从代码中还可以看到，在计算cost volume之前，判断i为否为正数。i为正表示，左图在右图左边，右图在左图右边，只有这时才符合正常的双目视图的几何模型。

模型图如下所示：
​​​​​​​
