在CMOS晶体管设计中，为了减小沟道调制作用，通常会通过增加栅长来进行设计，而伴随而来的是晶体管体积的增大，所以选择合适的栅长和栅宽也有一定的讲究，下面就针对提高栅长对沟道长度调制作用的影响进行分析：

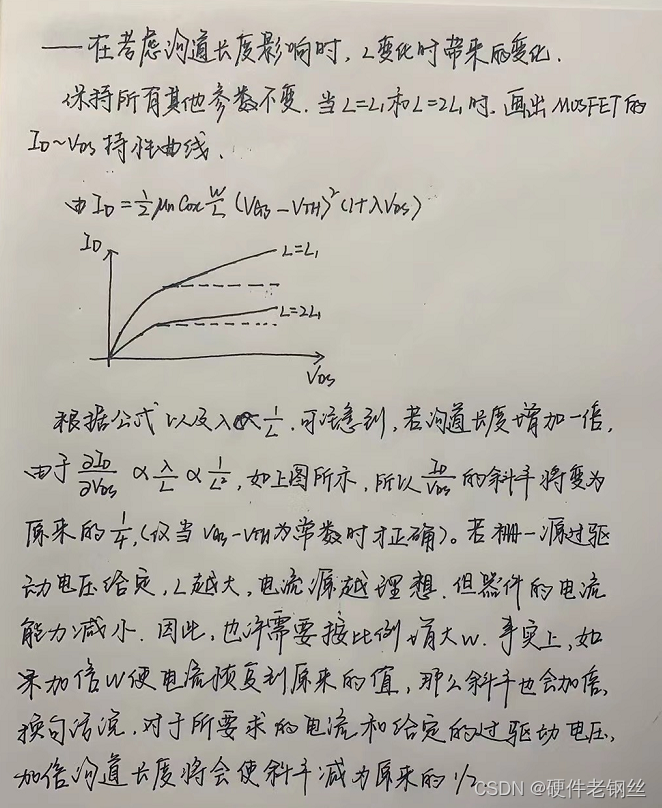

（此部分内容为拉扎维CMOS模拟集成电路新版22页）
在这里插入图片描述
