UE5材质记录 - 01关于Lerp

本文为学习记录，侵删

材质节点—Lerp

一. 介绍

1. UE 文档

LinearInterpolate
LinearInterpolate 表达式会以第三个输入值为遮罩参数，然后在两个输入值之间进行插值。可以想象成两张纹理根据一张遮罩进行过渡，类似Photoshop中的图层遮罩。遮罩Alpha的强度决定了两个输入值贡献的权重。如果Alpha是0.0，就使用第一个输入值。如果Alpha是1.0，就使用第二个输入值。如果Alpha在0.0和1.0之间，输出是两个输入之间的插值。注意，混合是按通道进行的。 所以，如果Alpha是一个RGB颜色，则Alpha的红色通道会定义A和B的红色通道之间的插值，它 独立 于Alpha的绿色通道，后者定义了A和B的绿色通道之间的插值。

2. 理解

   LinearInterpolate 也就是常说的Lerp节点，有三个输入，前两个输入A和B是两种效果，比如两种颜色或者两个种不同的纹理，第三个输入Alpha通道是混合强度（A和B两个输入内容的混合强度）。

Alpha
Alpha = 0 用A输入值
Alpha = 1 用B输入值
0 < Alpha < 1 A和B之间的插值

也就是说如果Alpha在0到1之间时，如果靠近0那么就会靠近A的输入内容，如果靠近1那么就会靠近B的输入内容

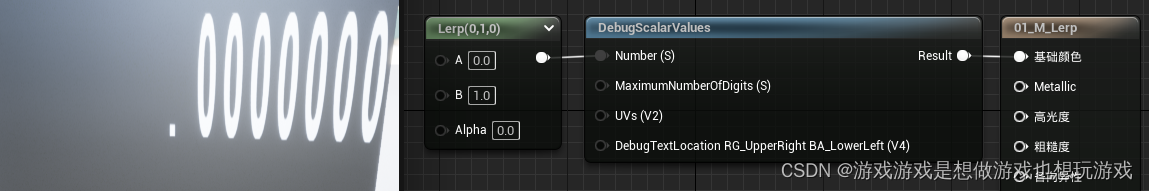

Alpha = 0

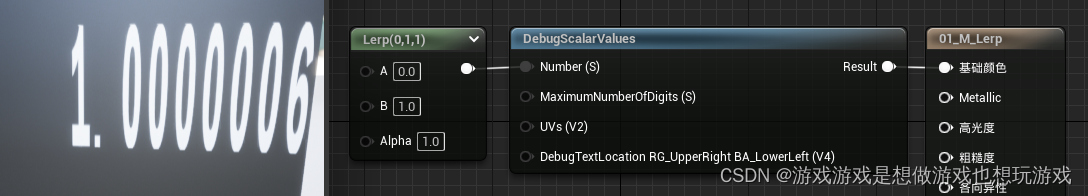

Alpha = 1

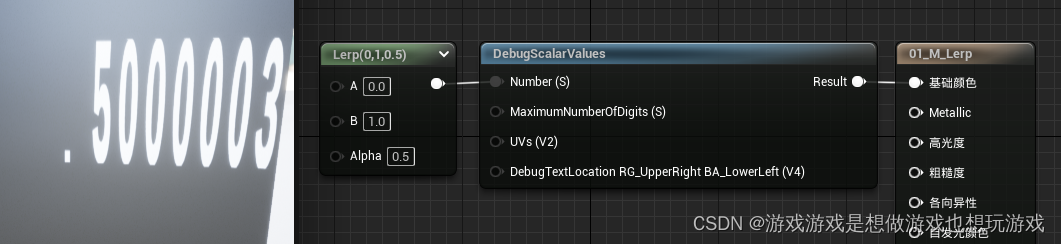

Alpha = 0.5

那么Alpha
