无线通信 | 功率耦合器Coupler和天线Antenna的概念、作用、参数及选型

微信公众号上线，搜索公众号小灰灰的FPGA,关注可获取相关源码，定期更新有关FPGA的项目以及开源项目源码，包括但不限于各类检测芯片驱动、低速接口驱动、高速接口驱动、数据信号处理、图像处理以及AXI总线等

本节目录

一、功率耦合器Coupler
1、功率耦合器Coupler的概念
2、功率耦合器Coupler的作用
3、功率耦合器Coupler的参数
4、功率耦合器Coupler的选型
二、天线Antenna
1、天线Antenna的概念
2、天线Antenna的作用
3、天线Antenna的参数

本节内容
一、功率耦合器Coupler
1、功率耦合器Coupler的概念
耦合器是从射频通路中通过耦合分配出一部分信号功率的无源器件，是带有不同耦合分配功率量值的器件。耦合器是个功率分配器件，通常把一部分功率定向分配到一个端口，也称为定向耦合器。

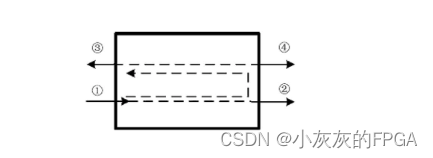

一个四端口的耦合器器件，输入端（端口①）和输出端（端口②），还有一个耦合端（端口③），把一部分功率输出到耦合端口，这个端口用来实现对输出功率的检测反馈等目的。端口④是隔离端口。耦合器通常用在发射电路上，如从功率放大器的输出电路耦合一部分输出功率。随着集成度越来越高，大部分功率放大器都集成了耦合器，只有在一些特殊应用时才单独外加耦合器。

2、功率耦合器Coupler的作用
耦合器主要用于把功率放大器的一部分功率耦合出来，分配给射频收发芯片，用来检测功率放大器的输出功率，配合射频收发芯片调整和控制输出功率。
3、功率耦合器Coupler的参数
①耦合度
耦合度表示耦合器端口①输入的功率和被耦合到端口③的功率比值，公式：
耦合度（C）=10lg(P1/P3)。
②隔离度
在理想情况下耦合器端口④是没有功率泄漏的，实际上是有的，所以用隔离度来衡量，
隔离度（I）=10lg(P1/P4)。
③方向性
耦合器端口③的功率和端口④的功率比值，方向性（D）=10lg(P3/P4)。
方向性、耦合度和隔离度之间的关系如下：
隔离度（I）= 耦合度（C）+ 方向性（D）
④输入VSWR
耦合器输入端口的驻波比。
⑤插入损耗
耦合器端口①到端口②的损耗。
4、功率耦合器Coupler的选型
根据设计的需要，选取一定耦合度的耦合器。大部分规格的耦合器中都只给出耦合度、方向性，隔离度需要计算出来。另外，通常在耦合器选型时要求插损尽量小，方向性和隔离度越大越好。
二、天线Antenna
1、天线Antenna的概念
天线,辐射或接收电磁波的装置,把无线信号转换为电磁波的形式并按照一定方式辐射出去的设备（发射天线），或者接收电磁波并转换为无线信号的设备（接收天线）。
2、天线Antenna的作用
能量转换，具有一定功率的无线信号和电磁波之间的转换功能。
定向辐射功能，实现向一定方向的辐射。一个电路或产品的无线信号最终要通过天线才能有效辐射到空中，或者从空中接收下来。
天线有很多种分类方式。按天线工作性质分为发射天线和接收天线。按天线用途可分为通信天线、广播天线、电视天线和雷达天线等。按天线工作波长可分为超长波天线、长波天线、中波天线、短波天线、超短波天线和微波天线等。按天线辐射方向划分为定向天线和全向天线。按天线所辐射的电场的极化形式划分，可分为线极化、圆极化和椭圆极化，而线极化又可以分为水平极化和垂直极化。按天线维数来分可以分为一维天线和二维天线。
根据天线使用场合的不同可以分为手持台天线、车载天线、基地天线。按天线在产品上的位置划分可分为内置天线和外置天线。
3、天线Antenna的参数
天线无源参数：
①带宽或频段
天线能够满足系统要求的工作频率范围。
②阻抗
天线电压和电流的比值，通常有50Ω、75Ω等，一般消费电子产品天线都是50Ω的。阻抗表征了和发射机或接收机的匹配情况，影响到天线的效率。
③驻波比
全称为电压驻波比，又名VSWR和SWR，由于直接测量阻抗较为困难，一般用VSWR来衡量，VSWR和阻抗存在换算关系，所以用VSWR就能测量出天线的匹配状况。
④效率
天线辐射的总功率和天线从馈线得到的输入功率之比，即η=Pr/Pi。效率用来衡量天线把高频电流转换为电磁波能量的有效程度，是非常重要的参数。
⑤增益
在某方向的某点上，在相同输入功率条件下，天线在该点产生的场强平方与理想点源天线在该点产生的场强平方的比值。该参数用来表示天线能量转换集中程度和效率，通俗地说，就是反映天线对信号的放大能力，这是非常重要的参数。
⑥方向图
3D图和2D图，3D图就是将天线置于球坐标系中，由天线在各个方向上的辐射强度而绘制成的3D图；2D图，以E面（电场矢量和传播方向构成的面）和H面（磁场矢量和传播方向构成的面）两个正交面上的剖面图来描述的方向图。
定向天线又有波瓣宽度和「前后比」指标。波瓣宽度是指主瓣上两个半功率电平点（即场强下降到处）之间的夹角。对于室外 AP 或小基站上所用的全向天线，还有水平波瓣和垂直波瓣参数。前后比是指最大辐射方向上的场值与180°±60°方向内最大场值之比，通常用分贝表示。
